ยานพาหนะไฟฟ้าคาดว่าจะจัดการได้มากกว่าสภาพห้องปฏิบัติการแห้ง พวกเขาผ่านฝนตกหนักน้ำริมถนนลึกระบบล้างอัตโนมัติโคลนโคลนและชิงช้าอุณหภูมิรายวัน สำหรับชุดแบตเตอรี่นั่นหมายความว่าสิ่งหนึ่ง: ตู้ต้องเก็บน้ำออกแม้ในขณะที่ซีลข้อต่อวาล์วและรายการสายเคเบิลจะถูกผลักดันอย่างหนัก นั่นคือเหตุผลที่การทดสอบกันน้ำของแบตเตอรี่ EV ได้ย้ายจากการตรวจสอบที่ดีไปยังส่วนหลักของการทดสอบความน่าเชื่อถือของแบตเตอรี่รถยนต์
สำหรับผู้ผลิตเป้าหมายไม่ได้เป็นเพียงการทดสอบในห้องปฏิบัติการ เป้าหมายคือการลดความล้มเหลวของสนามลดความเสี่ยงในการรับประกันและปกป้องความปลอดภัยของแบตเตอรี่ผ่านการทดสอบการกันน้ำของชุดแบตเตอรี่ที่ทำซ้ำได้
ชุดแบตเตอรี่นั่งต่ำในโครงสร้างรถใกล้กับโซนสาดและสเปรย์ถนน การรั่วไหลเล็กๆไม่ได้แสดงขึ้นทันที ในหลายกรณีความชื้นจะเข้าสู่อย่างช้าๆติดอยู่และเริ่มทำลายบัสบาร์ตัวเชื่อมต่อสารเคลือบเซ็นเซอร์หรือฉนวนกันความร้อนเมื่อเวลาผ่านไป นั่นคือเหตุผลที่การทดสอบน้ำเข้าของแบตเตอรี่ต้องเกินกว่าการตรวจสอบสเปรย์อย่างง่าย มันต้องสร้างชนิดของความดันความร้อนและการเปลี่ยนแปลงมุมที่เกิดขึ้นในโลกแห่งความเป็นจริง
การบุกรุกของน้ำในชุดแบตเตอรี่ EV ไม่ค่อยเริ่มต้นเป็นเหตุการณ์ที่น่าทึ่ง บ่อยขึ้นมันเริ่มต้นที่อินเตอร์เฟซที่อ่อนแอประทับตราเสียหายปะเก็นอายุหรือพื้นที่เชื่อมต่อที่ดูดีในระหว่างการประกอบ นี่คือเหตุผลที่ความเสี่ยงการรั่วไหลต้องกล่าวถึงในการใช้ยานพาหนะจริงไม่เพียงแต่ในภาพวาดการออกแบบ

ชุดแบตเตอรี่ต้องเผชิญกับปริมาณน้ำที่แตกต่างกันขึ้นอยู่กับกรณีการใช้งาน ฝนบนทางหลวงพ่นสเปรย์ละเอียดไปทางด้านล่าง ถนนที่ถูกน้ำท่วมเพิ่มน้ำและแรงดันจากการเคลื่อนที่ของล้อ ระบบล้างอัตโนมัติตีตู้ด้วยไอพ่นแรงดันสูงร้อนจากการเปลี่ยนทิศทาง
| สถานการณ์การเปิดรับแสง | ความเครียดทั่วไปบนแพ็ค | ข้อกังวลในการทดสอบหลัก |
|---|---|---|
| ฝนตกหนักที่ความเร็ว | สเปรย์กระเด็นและล้ออย่างต่อเนื่อง | ซีลไม่ค่อยดีที่ตะเข็บและสายเคเบิ้ลหลุด |
| ส่วนถนนน้ำท่วม | ปั้มชั่วคราวและความแตกต่างของแรงดัน | การโยกย้ายน้ำเข้าไปในช่องว่างที่ซ่อนอยู่ |
| ล้างรถแรงดันสูง | เจ็ตส์ร้อนแรงจากระยะใกล้ | ลิฟท์ซีล, การรั่วไหลของตัวเชื่อมต่อ, ความเสียหายพื้นผิว |
เมื่อน้ำเข้าไปข้างในเส้นทางความเสียหายอาจเร็วหรือช้า ของเหลวอาจเข้าถึงพื้นที่ไฟฟ้าแรงสูงและทำให้เกิดการสูญเสียฉนวนหรือความเสี่ยงในการลัดวงจร ในกรณีอื่นๆสัญญาณแรกคือการกัดกร่อนบนชิ้นส่วนโลหะการอ่านเซ็นเซอร์ที่ไม่เสถียรหรือลดความน่าเชื่อถือของตัวเชื่อมต่อหลังจากรอบเปียกแห้งซ้ำ น้ำยังสามารถส่งผลกระทบต่อกาวชิ้นส่วนระบายอากาศและวัสดุเชื่อมต่อความร้อน
ด้วยเหตุนี้การทดสอบการปิดผนึกตู้แบตเตอรี่ EV จึงถูกผูกติดกับความปลอดภัยอายุการใช้งานและความน่าเชื่อถือของแพ็คอย่างใกล้ชิด ชุดที่มีชีวิตอยู่หนึ่งเหตุการณ์สาดไม่จำเป็นต้องมีเสถียรภาพหลังจากเดือนของการสัมผัสถนนที่รุนแรง
วิศวกรหลายคนใช้ IPX9K คำว่า shorthand สำหรับการตรวจสอบสเปรย์น้ำร้อนที่ยากที่สุดที่ใช้ในงานปิดผนึกที่เกี่ยวข้องกับยานพาหนะ สำหรับทีมแบตเตอรี่ค่าอยู่ในสิ่งที่การทดสอบบังคับให้ตู้ทน
ทั้งสองอย่างISO 20653 IPX9Kและก็พร้อมIEC 60529 IPX9Kอ้างถึงการทดสอบประเภทเดียวกันซึ่งเกี่ยวข้องกับสเปรย์น้ำแรงดันสูงอุณหภูมิสูงเพื่อทดสอบความสามารถในการกันน้ำของเปลือกหุ้มเช่นที่พบในชุดแบตเตอรี่รถยนต์
ISO 20653เป็นมาตรฐานที่ออกแบบมาเฉพาะสำหรับยานพาหนะบนถนนและอุปกรณ์ไฟฟ้าของพวกเขาและจะแสดงการทดสอบสำหรับการกำหนดระดับของการป้องกันตู้มีการป้องกันน้ำเข้าเมื่ออยู่ภายใต้แรงดันสูง, เจ็ตส์อุณหภูมิสูง

แรงดันน้ำ:8000-10000 kPa ซึ่งจำลองประสบการณ์ยานพาหนะที่มีแรงดันสูงจากการสาดถนนฝนตกหนักหรือระบบล้างแรงดัน
อุณหภูมิ:ถึง88 °C ซึ่งจำลองสภาวะอุณหภูมิสูงที่ชุดแบตเตอรี่รถยนต์อาจเผชิญเมื่ออยู่ภายใต้น้ำแรงดันสูงในสภาพอากาศร้อน
มุมสเปรย์:0 °, 30 °, 60 °, 90 ° เพื่อให้แน่ใจว่ากล่องปิดผนึกความสามารถจากทิศทางที่แตกต่างกัน
ระยะห่าง:10-15ซม. ซึ่งช่วยให้มั่นใจได้ว่ามีการใช้แรงกดอย่างเข้มข้นเพื่อจำลองสภาวะการล้างข้อมูลในโลกแห่งความเป็นจริง
ระยะเวลา:30วินาทีต่อมุมเพื่อให้ครอบคลุมอย่างละเอียด
มาตรฐานที่เข้มงวดนี้ช่วยให้มั่นใจได้ว่าส่วนประกอบไฟฟ้าและโครงสร้างของยานพาหนะรวมถึงชุดแบตเตอรี่ยังคงได้รับการปกป้องจากการเข้าเมื่อสัมผัสกับไอพ่นน้ำที่รุนแรงภายใต้สภาวะแรงดันสูง, เช่นผู้ที่พบในระหว่างการล้างยานพาหนะหรือฝนตกหนัก
IEC 60529เป็นมาตรฐานที่กว้างขึ้นสำหรับการป้องกันตู้ในอุตสาหกรรมรวมถึงยานยนต์อิเล็กทรอนิกส์และอุปกรณ์อุตสาหกรรม เงื่อนไขการทดสอบ IPX9K คล้ายกับ ISO 20653:
น้ำแรงดันสูง (8000-10000 kPa)
สเปรย์อุณหภูมิสูง (สูงถึง88 °C)
ครอบคลุมสเปรย์หลายมุม
การเปิดรับแสงระยะใกล้เป็นเวลา30วินาทีต่อมุม
มาตรฐาน ISO 20653ได้รับการออกแบบมาเฉพาะสำหรับยานพาหนะบนถนน ภายใต้เงื่อนไขการทดสอบอย่างเข้มงวดของ IPX9K ISO 20653ทุกรายละเอียดมีศักยภาพที่จะกลายเป็นเส้นทางการรั่วไหล,
การอ้างอิงทั้งสองมักถูกกล่าวถึงร่วมกันแต่บริบทการใช้งานของพวกเขาแตกต่างกันเล็กน้อย ISO 20653ถูกผูกติดกับอุปกรณ์ไฟฟ้าบนถนนอย่างใกล้ชิดดังนั้นจึงพูดโดยตรงกับการใช้งานยานยนต์มากขึ้น IEC 60529กว้างขึ้นและสร้างภาษาพื้นฐานสำหรับการป้องกันสิ่งที่แนบมาในอุตสาหกรรม ในงานวิศวกรรมประจำวันทั้งสองใช้เพื่อกำหนดแผนการทดสอบข้อกำหนดซัพพลายเออร์และเกณฑ์การยอมรับ
การทับซ้อนกันเป็นสิ่งที่สำคัญที่สุดสำหรับวิศวกรแบตเตอรี่: น้ำร้อนแรงเจ็ทที่แข็งแกร่งมุมสเปรย์หลายมุมและโฟกัสผ่าน/ล้มเหลวในการเข้าน้ำที่เป็นอันตราย ที่ทำให้IPX9K ห้องทดสอบสเปรย์น้ำมีความเกี่ยวข้องสูงเมื่อจุดมุ่งหมายคือการทดสอบความน่าเชื่อถือของแบตเตอรี่ยานยนต์มากกว่าการเรียกร้องกันน้ำขั้นพื้นฐาน
การป้องกันการรั่วซึมของชุดแบตเตอรี่ไม่ใช่คุณสมบัติการออกแบบเดียว การทดสอบ IPX9K ทำให้วิศวกรมีวิธีปฏิบัติในการท้าทายทั้งระบบ
การออกแบบที่เหมาะสมIPX9K ห้องทดสอบสเปรย์น้ำสร้างเงื่อนไขการล้างข้อมูลที่รุนแรงมากกว่าปริมาณน้ำฝนที่เรียบง่าย ลิเธียมอุปกรณ์ทดสอบ IPX9Kรวม:
แรงดันน้ำ: 8000-10000 kPa
ปรับอุณหภูมิสเปรย์ได้ถึง88 °C
สี่มุมสเปรย์: 0 °, 30 °, 60 °, 90 °
อัตราการไหล: 14-16ลิตร/นาที
ปิดระยะสเปรย์
พารามิเตอร์เหล่านี้โจมตีตู้จากมุมที่สามารถเปิดเผยเรขาคณิตปิดผนึกที่อ่อนแอ
ซีลอาจเปลี่ยนไประหว่างการประกอบ แรงบิดของสปริงอาจแตกต่างกันไป ความเรียบของพื้นผิวอาจเปลี่ยนแปลงได้หลังจากการเชื่อมหรือการตัดเฉือน ช่องระบายอากาศที่ทำงานได้ดีบนกระดาษอาจกลายเป็นจุดอ่อนภายใต้สภาวะน้ำแรงดันและอุณหภูมิที่แท้จริง
นั่นคือเหตุผลที่การทดสอบน้ำเข้าของแบตเตอรี่ควรทำในชุดประกอบที่สมจริงไม่เพียงแต่คูปองหรือส่วนประกอบเดียวเท่านั้น การทดสอบระดับแพ็คที่สมบูรณ์ช่วยให้เข้าใจพฤติกรรมการรั่วไหลที่แท้จริงได้ดีขึ้น
เครื่องบินไอพ่นแรงดันสูงสร้างผลกระทบในท้องถิ่นช็อกความร้อนและแรงทิศทาง ชุดค่าผสมนี้ช่วยเปิดเผยข้อบกพร่องที่การทดสอบระดับล่างอาจพลาด สำหรับชุดแบตเตอรี่ที่มีรูปทรงเรขาคณิตที่ซับซ้อนน้ำสามารถฟื้นตัวเก็บใกล้สลักเกลียวหรือเจาะการเปลี่ยนตะเข็บแคบ
ปะเก็นปริมณฑลขนาดใหญ่ได้รับความสนใจมากที่สุดแต่อินเตอร์เฟซที่มีขนาดเล็กมักจะสำคัญเพียง: ข้อต่อฝาครอบ, ฝาตรวจสอบ, ตะเข็บเชื่อม, ครีบสลักเกลียวและการเจาะวงเล็บ ชุดการบีบอัด, พื้นผิวเสร็จสิ้น, ความอดทนกองขึ้นและการขยายตัวทางความร้อนสามารถเปลี่ยนประสิทธิภาพการประทับตราเมื่อเวลาผ่านไป
ระบบเชื่อมต่อและรายการสายเคเบิลเป็นเส้นทางรั่วทั่วไปเนื่องจากความซับซ้อนของวัสดุและรูปร่าง วาล์วระบายอากาศต้องปรับแรงดันให้เท่ากันในขณะที่จำกัดการเข้าของน้ำ พื้นที่โฟกัสรวม:
โซนขั้วต่อแรงดันสูง
ขั้วต่อสัญญาณแรงดันต่ำ
บริเวณติดตั้งวาล์วระบายอากาศ
ต่อมสายเคเบิลหรือจุดผ่าน
บริการเข้าถึงครอบคลุมและคุณสมบัติท่อระบายน้ำ
แผ่นทำความเย็นและช่องน้ำหล่อเย็นเพิ่มความเสี่ยงอีกชั้น การรั่วไหลของน้ำหล่อเย็นภายในสามารถสร้างโหมดความล้มเหลวที่คล้ายกัน ความแตกต่างของแรงดันในระหว่างการเปลี่ยนแปลงระดับความสูงความร้อนความเย็นและการล้างอย่างรวดเร็วสามารถดึงซีลได้
เมื่อห้องปฏิบัติการต้องการการทดสอบการกันน้ำของแบตเตอรี่ EV ที่ทำซ้ำได้ห้องมีความสำคัญมากเท่ากับมาตรฐาน อุปกรณ์ที่ดีไม่ได้เป็นเพียงการเข้าถึงความดันและอุณหภูมิเป้าหมาย มันเกี่ยวกับการควบคุมพวกเขาได้ดีพอที่ผลลัพธ์สามารถเชื่อถือได้จากหนึ่งรอบการทดสอบต่อไป
![]() | ![]() |

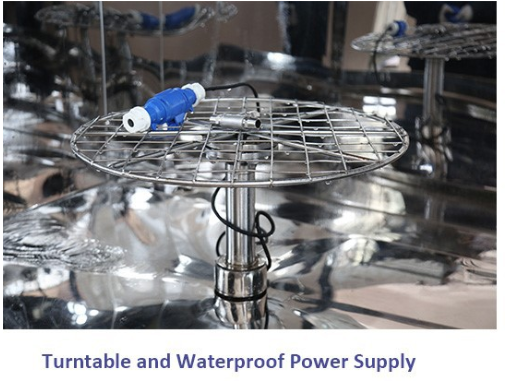

ห้องทำงานสำหรับ304ซัส | ![]() |
ห้องทดสอบสเปรย์น้ำแรงดันสูงและอุณหภูมิควรทำงานสามอย่าง: สร้างสภาพสเปรย์ที่เสถียรแสดงตัวอย่างจากตำแหน่งที่กำหนดและทำให้กระบวนการทำซ้ำได้ง่าย ห้องทดสอบสเปรย์น้ำแบบ IPX9K ของแอลวางตำแหน่งสำหรับงานประเภทนั้นโดยมีความดันควบคุมอุณหภูมิการไหลและมุมสเปรย์คงที่
ปัจจัยการทดสอบ | การตั้งค่าห้องทั่วไป | ทำไมมันสำคัญในการทดสอบกันน้ำของชุดแบตเตอรี่ |
แรงดันน้ำน้ำ | 8000-10000 kPa | เผยให้เห็นแมวน้ำที่อ่อนแอและเส้นทางการบุกรุกในท้องถิ่น |
อุณหภูมิสเปรย์ | ล้อมรอบไปยังช่วงน้ำร้อนสูง | เพิ่มความเครียดจากความร้อนให้กับวัสดุปิดผนึก |
อัตราการไหล | 14-16ลิตร/นาที | ช่วยให้แรงกระแทกของเจ็ทมีเสถียรภาพและทำซ้ำได้ |
มุมสเปรย์ | 0 °, 30 °, 60 °, 90 ° | เผยให้เห็นพื้นผิวที่แตกต่างกัน |
ปิดระยะสเปรย์ | การชดเชยระยะสั้น | จำลองสภาพที่รุนแรง washdown |
ค่าของห้องจำลองสิ่งแวดล้อมสำหรับการทดสอบแบตเตอรี่อยู่ในการทำซ้ำ การทดสอบถนนอาจแสดงให้เห็นว่าการรั่วซึมที่มีอยู่แต่มันยากที่จะทำซ้ำอุณหภูมิของน้ำแรงมุมและระยะเวลาเดียวกันซ้ำแล้วซ้ำอีก ในห้องตัวแปรเหล่านั้นสามารถจัดขึ้นได้มากขึ้น
ที่ช่วยให้ทีมวิศวกรเปรียบเทียบการออกแบบตรวจสอบการปรับปรุงกระบวนการและยืนยันการดำเนินการแก้ไข นอกจากนี้ยังทำให้การสื่อสารของซัพพลายเออร์ง่ายขึ้นเนื่องจากเงื่อนไขการทดสอบถูกกำหนดไว้ไม่ใช่เดา
สำหรับงานทดสอบการปิดผนึกตู้แบตเตอรี่ EV ห้องเฉพาะมีข้อดีในทางปฏิบัติ:
· รอบการทดสอบที่ทำซ้ำได้สำหรับการพัฒนาและการตรวจสอบ
· การสัมผัสกับน้ำร้อนที่ควบคุมได้สำหรับการประเมินวัสดุซีล
· การเปรียบเทียบที่ชัดเจนยิ่งขึ้นระหว่างรุ่นการออกแบบ
· การแปลความล้มเหลวได้ง่ายขึ้นหลังจากการทดสอบการฉีกขาด
· การสนับสนุนที่ดีขึ้นสำหรับการทดสอบความน่าเชื่อถือของแบตเตอรี่ยานยนต์
ในระยะสั้นห้องทดสอบสเปรย์น้ำที่ IPX9K จะเปลี่ยน "ตรวจสอบกันน้ำ" ที่คลุมเครือให้เป็นเครื่องมือทางวิศวกรรมที่มีประโยชน์
ซัพพลายเออร์ชั้นนำ:ห้องสำหรับยานยนต์แบตเตอรี่และการใช้งานอิเล็กทรอนิกส์รวมถึงอุณหภูมิความชื้นฝุ่นและการทดสอบน้ำเข้า
โซลูชันที่ปรับแต่ง:โซลูชันห้องแบบกำหนดเองสำหรับขนาดตัวอย่างสภาพห้องปฏิบัติการและวัตถุประสงค์ในการทดสอบ
การสนับสนุนที่ครอบคลุม:การออกแบบการผลิตการว่าจ้างการจัดส่งการติดตั้งการฝึกอบรมและบริการหลังการขายรับประกัน3ปีพร้อมการติดตามตลอดชีวิต.ค่าาา
การทดสอบการกันน้ำของแบตเตอรี่ EV ไม่ใช่แค่กล่องที่จะติ๊กก่อน SOP อีกต่อไป ช่วยปกป้องความปลอดภัยของแบตเตอรี่ลดความเสี่ยงในการรับประกันและรับประกันความน่าเชื่อถือในระยะยาว ความล้มเหลวมักจะเริ่มต้นที่รายละเอียดธรรมดา: ไหล่เชื่อมต่อ, ที่นั่งวาล์วระบาย, ตะเข็บตู้หรือรายการสายเคเบิล การทดสอบ IPX9K เปิดเผยความเสี่ยงเหล่านี้ภายใต้สภาวะความดันสูงและอุณหภูมิสูงที่สมจริง
IPX9K หมายความว่าอย่างไรในการทดสอบกันน้ำของแบตเตอรี่ EV
ความต้านทานต่อระยะใกล้แรงดันสูงสเปรย์น้ำอุณหภูมิสูง
ISO 20653และ IEC 60529แตกต่างกันอย่างไร?
ISO 20653มุ่งเน้นไปที่ยานพาหนะบนถนน IEC 60529กว้างขึ้นสำหรับการป้องกันสิ่งที่แนบมาในอุตสาหกรรม
ทำไมห้องทดสอบสเปรย์น้ำ IPX9K จึงสำคัญ?
มันสร้างเงื่อนไขที่รุนแรงและทำซ้ำได้ซึ่งเผยให้เห็นซีลที่อ่อนแอและปัญหาการออกแบบตู้
ชิ้นส่วนใดที่มักจะล้มเหลวก่อน?
ซีล, ข้อต่อสลักเกลียว, ตัวเชื่อมต่อ, วาล์วระบาย, รายการสายเคเบิล, บริการครอบคลุม
ห้องหนึ่งสามารถแทนที่การตรวจสอบการรั่วไหลอื่นๆได้หรือไม่?
ไม่มันเติมเต็มการรั่วไหลของอากาศวงจรน้ำหล่อเย็นและการทดสอบความทนทานสำหรับแผนการตรวจสอบการปิดผนึกเต็มรูปแบบ
