คู่มืออุปกรณ์ทดสอบน้ำหยด IPX2

May 08 2026
Table of Content [Hide]

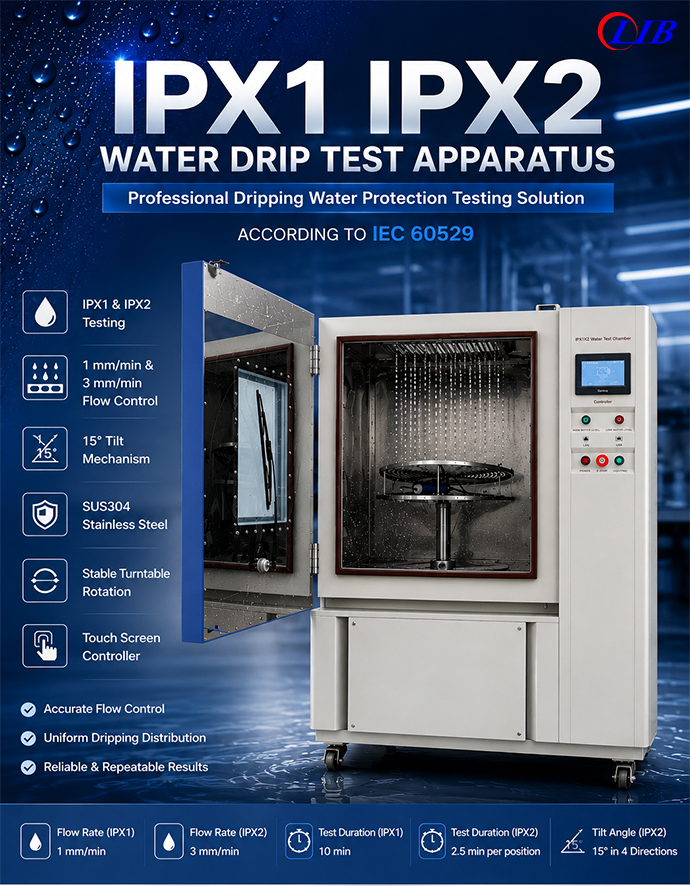

    ipx1_x2_water_dirp_test_chamber.jpgน้ำไม่ค่อยเข้าสู่ผลิตภัณฑ์ในทางที่น่าทึ่งก่อน ในการใช้งานจริงหลายอย่างความล้มเหลวเริ่มต้นด้วยการหยดช้าจากเพดานการควบแน่นจากระบบ HVAC น้ำไหลไปตามสายเคเบิลหรือหยดตกลงไปบนแผงควบคุมในระหว่างการทำความสะอาด สำหรับเปลือกหุ้มไฟฟ้าขั้วต่อโคมไฟในร่มอุปกรณ์ทางการแพทย์ผลิตภัณฑ์สมาร์ทโฮมและอุปกรณ์อิเล็กทรอนิกส์อุตสาหกรรมแม้แต่หยดเล็กๆก็อาจนำไปสู่การกัดกร่อนความล้มเหลวของฉนวนสัญญาณเท็จหรือการทำงานที่ไม่ปลอดภัย

    An Anอุปกรณ์ทดสอบน้ำหยด IPX2ถูกออกแบบมาสำหรับความเสี่ยงประเภทนี้ มันสร้างเงื่อนไขน้ำหยดควบคุมเพื่อให้วิศวกรสามารถประเมินว่าตู้ปกป้องส่วนประกอบภายในจากน้ำที่เป็นอันตรายภายใต้ข้อกำหนดการทดสอบ IEC 60529. แม้ว่าการทดสอบจะปรากฏขึ้นอย่างง่ายแต่ปัจจัยต่างๆเช่นอัตราการไหลตำแหน่งตัวอย่างมุมเอียงและการกระจายหยดทั้งหมดจะส่งผลต่อผลลัพธ์สุดท้าย


    เครื่องทดสอบน้ำหยด IPX2คืออะไร?

    อุปกรณ์ทดสอบน้ำหยด IPX2ที่เป็นระบบน้ำหยดที่ควบคุมได้ซึ่งใช้ในการประเมินระดับการป้องกันน้ำสองระดับแรกของรหัส IP น้ำผ่านรูกระจายอย่างสม่ำเสมอในถาดรองน้ำหยดที่อยู่เหนือตัวอย่างสร้างหยดน้ำแนวตั้งเหนืออุปกรณ์ภายใต้การทดสอบ

    ซึ่งแตกต่างจากการทดสอบสเปรย์เจ็ทหรือการแช่ IPX1และ IPX2มุ่งเน้นไปที่แรงดันต่ำลดลง การทดสอบเหล่านี้จำลองเงื่อนไขเช่นการรั่วไหลของหลังคาการควบแน่นหรือหยดมุมเล็กน้อยในระหว่างการบริการปกติ

    ระบบทั่วไปประกอบด้วย:

    • ถาดรองน้ำหยดมีรูสม่ำเสมอ

    • ควบคุมการไหลของน้ำแบบปรับได้

    • เครื่องเล่นแผ่นเสียงสำหรับตัวอย่าง

    • กลไกการเอียง15 ° สำหรับการทดสอบ IPX2

    • ระบบหมุนเวียนน้ำและกรอง

    • ตัวควบคุมที่ตั้งโปรแกรมได้

    • โครงสร้างห้องทำงานสแตนเลส

    การกระจายน้ำที่มั่นคงและทำซ้ำได้เป็นสิ่งสำคัญ หลุมหยดที่ถูกบล็อกการไหลที่ไม่สม่ำเสมอหรือไม่เสถียรอาจนำไปสู่ผลลัพธ์ที่ไม่ถูกต้องและการตัดสินผ่าน/ล้มเหลวที่ไม่สอดคล้องกัน


    ข้อกำหนดการทดสอบเทียบกับ IPX2ของ IPX1

    การทดสอบระดับ

    การเปิดรับน้ำ

    ตำแหน่งตัวอย่าง

    อัตราการไหล

    ระยะเวลาทดสอบ

    IPX1

    หยดในแนวตั้ง

    ตำแหน่งการทำงานปกติหมุน

    1มม./นาทีครับ

    10นาทีค่ะ

    IPX2

    หยดลงในแนวตั้งบนตู้เอียง

    เอียง15 ° ในสี่ทิศทาง

    3มม./นาที

    2.5นาทีต่อตำแหน่ง

    IPX1ประเมินการป้องกันน้ำที่ตกลงมาในแนวตั้งในขณะที่ผลิตภัณฑ์ยังคงอยู่ในตำแหน่งการทำงานปกติ IPX2มีความต้องการมากขึ้นเนื่องจากตู้เอียง15 ° ในสี่ทิศทางช่วยให้น้ำสามารถเก็บรอบตะเข็บช่องระบายอากาศรายการสายเคเบิลปุ่มและอินเตอร์เฟซปะเก็น

    ผลิตภัณฑ์ที่ผ่าน IPX1อาจยังคงล้มเหลว IPX2หากการเดินทางทางน้ำไปตามข้อต่อของตู้หรือเส้นทางเชื่อมต่อในระหว่างการสัมผัสเอียง


    ภาพรวมการทดสอบน้ำหยด IEC 60529

    IEC 60529กำหนดระบบรหัส IP สำหรับการป้องกันตู้ สำหรับ IPX1และ IPX2:

    • น้ำตกในแนวตั้งลงบนตัวอย่าง

    • IPX1ใช้ความเข้มของน้ำ1มม./นาที

    • IPX2ใช้ความเข้มของน้ำ3มม./นาที

    • IPX2ต้องทดสอบในสี่ตำแหน่งเอียง

    • การยอมรับขึ้นอยู่กับว่าน้ำทำให้เกิดผลกระทบที่เป็นอันตรายหรือไม่

    "ผลกระทบที่เป็นอันตราย" ขึ้นอยู่กับมาตรฐานผลิตภัณฑ์และการใช้งาน ร่องรอยเล็กๆของน้ำในพื้นที่ระบายน้ำอาจจะยอมรับได้ในขณะที่น้ำถึงชิ้นส่วนที่มีชีวิต, PCBs, ขั้ว, เซ็นเซอร์หรืออุปสรรคฉนวนกันความร้อนมักจะถือว่าเป็นความล้มเหลว


    ขั้นตอนการทดสอบทั่วไปของ IPX1/IPX2

    ก่อนการทดสอบอุปกรณ์ภายใต้การทดสอบควรได้รับการตรวจสอบและจัดทำเอกสารรวมถึงสภาพตู้ซีลรายการสายเคเบิลและสถานะการทำงาน แล้ววางตัวอย่างในตำแหน่งการทำงานปกติบนเครื่องเล่นแผ่นเสียง

    สำหรับการทดสอบ IPX1อุปกรณ์จะถูกตั้งค่าเป็น1มม./นาทีการไหลของน้ำและตัวอย่างจะหมุนที่ประมาณ1รอบ/นาทีเป็นเวลา10นาที วัตถุประสงค์คือการจำลองการสัมผัสน้ำหยดในแนวตั้งภายใต้สภาวะการติดตั้งปกติ

    สำหรับการทดสอบ IPX2ตัวอย่างจะเอียง15 ° จากตำแหน่งปกติและสัมผัสในสี่ทิศทางที่แตกต่างกัน อัตราการไหลของน้ำเพิ่มขึ้นเป็น3มม./นาทีโดยแต่ละตำแหน่งได้รับการทดสอบเป็นเวลา2.5นาที

    หลังจากเปิดรับแสงผลิตภัณฑ์จะได้รับการตรวจสอบเพื่อทางเข้าที่เป็นอันตราย วิศวกรมักจะตรวจสอบชิ้นส่วนสด, ฟันผุเชื่อมต่อ, พื้นที่ PCB, จอแสดงผล, พื้นผิวฉนวนกันความร้อน, สวิทช์และจุดเข้าสายเคเบิล การตรวจสอบการทำงานมักจะดำเนินการก่อนและหลังการเปิดตู้


    IPX1 IPX2น้ำหยดทดสอบอุปกรณ์การพิจารณาการตั้งค่า

    ผลการทดสอบที่เชื่อถือได้ขึ้นอยู่กับการตั้งค่าที่เหมาะสม ถาดรองน้ำหยดควรให้การกระจายน้ำสม่ำเสมอผ่านรูที่สะอาดและไม่มีสิ่งกีดขวาง การจ่ายน้ำและการควบคุมการไหลที่มั่นคงมีความสำคัญเนื่องจากความผันผวนของความดันอาจส่งผลกระทบต่อระดับการสัมผัส

    ตัวอย่างควรวางตำแหน่งให้ใกล้เคียงกับสภาพการติดตั้งจริงมากที่สุด ทิศทางของสายเคเบิลการวางแนวการติดตั้งและเส้นทางการระบายน้ำสามารถมีอิทธิพลต่อพฤติกรรมน้ำได้อย่างมากในระหว่างการทดสอบ

    ระบบมืออาชีพมักจะรวมถึง:

    • การกรองน้ำเพื่อลดการอุดตันของรูหยด

    • ปรับความสูงตัวอย่างได้

    • หมุนหมุนได้อย่างเสถียร

    • การควบคุมการไหลและเวลาที่ตั้งโปรแกรมได้

    • โครงสร้างภายในสแตนเลส SUS304

    คุณสมบัติเหล่านี้ช่วยปรับปรุงการทำซ้ำระหว่างการใช้งานในห้องปฏิบัติการอย่างต่อเนื่อง


    ข้อผิดพลาดทั่วไปใน IPX1การทดสอบน้ำหยด X2

    แม้ว่าขั้นตอนจะค่อนข้างง่ายแต่ข้อผิดพลาดในการทดสอบก็เป็นเรื่องปกติ

    ปัญหาทั่วไปได้แก่

    • ใช้อัตราการไหลของ IPX1ในระหว่างการทดสอบ IPX2

    • การทดสอบ IPX2ในทิศทางเอียงเพียงทิศทางเดียว

    • เริ่มต้นจับเวลาก่อนที่จะไหลมีเสถียรภาพ

    • ไม่สนใจหลุมหยดที่ถูกบล็อก

    • การกำหนดเส้นทางสายเคเบิลที่ไม่ถูกต้องซึ่งสร้างเส้นทางน้ำที่ไม่เหมือนจริง

    • ข้ามการตรวจสอบการทำงานหลังจากการสัมผัส

    ปัญหาทั่วไปอย่างหนึ่งในการทดสอบตัวเชื่อมต่อคือการติดตามน้ำตามสายเคเบิล หากสายเคเบิลถูกกำหนดเส้นทางแตกต่างจากสภาพการติดตั้งจริงผลการทดสอบอาจไม่สะท้อนถึงประสิทธิภาพของสนามจริง


    วิธีการเลือกที่เชื่อถือได้ IPX2น้ำหยดทดสอบอุปกรณ์

    อุปกรณ์ที่ดีควรให้สภาพการทดสอบที่มั่นคงทำซ้ำและง่ายต่อการควบคุมมากกว่าเพียงแค่สร้างน้ำหยด

    จุดเลือกที่สำคัญได้แก่

    • แม่นยำ1มม./นาทีและการควบคุมการไหล3มม./นาที

    • รูหยด0.4มม. สม่ำเสมอ

    • การหมุนแผ่นเสียงที่เสถียรประมาณ1 r/min

    • ฟังก์ชั่นเอียง15 ° ที่เชื่อถือได้

    • ปรับตำแหน่งตัวอย่างได้

    • ระบบหมุนเวียนน้ำและกรอง

    • การก่อสร้างเหล็กกล้าไร้สนิม SUS304

    • อุปกรณ์ควบคุมโปรแกรมได้แบบหน้าจอสัมผัส

    • หน้าต่างสังเกตการณ์สำหรับการตรวจสอบ

    • การป้องกันความปลอดภัยสำหรับการรั่วซึมและการขาดแคลนน้ำ

    สำหรับห้องปฏิบัติการที่ใช้การทดสอบซ้ำในหลายผลิตภัณฑ์หรือชุดการผลิตระบบอัตโนมัติช่วยลดข้อผิดพลาดของผู้ประกอบการและปรับปรุงความสอดคล้อง


    โซลูชั่นการทดสอบกันน้ำและฝุ่น IP แบบเต็มอุตสาหกรรม

    ในการพัฒนาผลิตภัณฑ์ในทางปฏิบัติการทดสอบ IPX1และ IPX2มักเป็นเพียงขั้นตอนแรกของการตรวจสอบตู้เท่านั้น ผลิตภัณฑ์จำนวนมากยังต้องการระดับการกันน้ำหรือการป้องกันฝุ่นที่สูงขึ้นตามมาตรฐาน IEC 60529และมาตรฐานที่เกี่ยวข้อง

    อุตสาหกรรมให้ช่วงที่สมบูรณ์ของฝุ่น IP และอุปกรณ์ทดสอบกันน้ำรวมถึง:

    อุปกรณ์ทดสอบกันน้ำ


    อุปกรณ์ทดสอบฝุ่นเข้า

    อุตสาหกรรมฮาร์ดแวร์ยังผลิตห้องทดสอบการป้องกันฝุ่นสำหรับการทดสอบ IP5X และ IP6X

    ระบบทั่วไปได้แก่:

    water


    ทำไมต้องเลือกเครื่องมือทดสอบน้ำหยด IPX2อุตสาหกรรม

    เครื่องมือทดสอบน้ำหยด IPX2อุตสาหกรรมถูกออกแบบมาสำหรับการจำลองการหยดที่มั่นคงและการใช้งานในห้องปฏิบัติการในระยะยาว ระบบรองรับการทดสอบ IPX1ที่1มม./นาทีเป็นเวลา10นาทีและการทดสอบ IPX2ที่3มม./นาทีด้วยตำแหน่ง ° 15ตำแหน่งสี่ตำแหน่ง

    การใช้อุปกรณ์:

    • รูหยด0.4มม. พร้อมระยะห่าง20มม

    • โครงสร้างหมุนปรับได้

    • การควบคุมหน้าจอสัมผัสสีแบบตั้งโปรแกรมได้

    • ระบบหมุนเวียนน้ำและทำให้บริสุทธิ์

    • SUS304ห้องทำงานสแตนเลสและชิ้นส่วนสัมผัสน้ำ

    สำหรับผู้ผลิตตัวเชื่อมต่อและอุปกรณ์อิเล็กทรอนิกส์การควบคุมการไหลที่มั่นคงและการวางตำแหน่งที่ทำซ้ำได้ช่วยให้วิศวกรเปรียบเทียบการออกแบบการปิดผนึกและความสอดคล้องของการผลิตได้อย่างมีประสิทธิภาพมากขึ้น


    ทำไมต้องเลือกอุตสาหกรรม

    อุตสาหกรรมมุ่งเน้นไปที่อุปกรณ์ทดสอบสิ่งแวดล้อมที่เชื่อถือได้สำหรับการทดสอบกันน้ำกันฝุ่นสภาพภูมิอากาศและการกัดกร่อน

    What_Water_Should_Be_Used_for_IP_Rain_Testing_And_How_to_Maintain_Your_Rain_Test_Chamber1.jpg

    ทำไมต้องเลือกอุตสาหกรรม lib:

    • การทดสอบ IEC 60529ที่เสถียรและแม่นยำ

    • การก่อสร้างเหล็กกล้าไร้สนิม SUS304

    • ห้องขนาดกำหนดเองได้

    • ตัวควบคุมหน้าจอสัมผัสที่ใช้งานง่าย

    • ประสิทธิภาพที่เชื่อถือได้สำหรับการทดสอบในห้องปฏิบัติการอย่างต่อเนื่อง

    • การสนับสนุนทางเทคนิคระดับมืออาชีพ

    • รับประกัน3ปี

    • รองรับบริการตลอดอายุการใช้งาน

    ไม่ว่าจะเป็นการทดสอบตัวเชื่อมต่ออิเล็กทรอนิกส์ผลิตภัณฑ์แสงสว่างหรืออุปกรณ์อุตสาหกรรมอุตสาหกรรมเครื่องใช้ไฟฟ้าจะช่วยให้ลูกค้าปรับปรุงความน่าเชื่อถือของผลิตภัณฑ์ด้วยโซลูชันการทดสอบกันน้ำและฝุ่น IP ที่สมบูรณ์

    อุตสาหกรรมการติดต่อสำหรับอุปกรณ์ทดสอบสิ่งแวดล้อมที่กำหนดเองและการสนับสนุนด้านเทคนิคระดับมืออาชีพ


    คำถามที่พบบ่อยเกี่ยวกับอุปกรณ์ทดสอบน้ำหยด IPX2ของ IPX1

    ผลิตภัณฑ์ใดที่ต้องการการทดสอบ IPX2ของ IPX1?

    ผลิตภัณฑ์ทั่วไปได้แก่ตู้ไฟฟ้า, ตัวเชื่อมต่อ, ไฟ LED, อุปกรณ์ภายในบ้านอัจฉริยะ, อุปกรณ์ทางการแพทย์, เซ็นเซอร์, อะแดปเตอร์ไฟฟ้าและผลิตภัณฑ์อิเล็กทรอนิกส์ในร่มที่สัมผัสกับการควบแน่นหรือหยดน้ำ

    อุตสาหกรรมเครื่องใช้ไฟฟ้ามีโซลูชันการทดสอบ IP ที่สมบูรณ์หรือไม่?

    ใช่แล้วค่ะ อุปกรณ์อุตสาหกรรม IP เต็มรูปแบบกันน้ำและฝุ่น Ingress ระบบการทดสอบรวมทั้งอุปกรณ์กันน้ำ IPX1-IPX8, IP5X/IP6X ห้องเก็บฝุ่น, ทรายและฝุ่นและแบบบูรณาการระบบการทดสอบความน่าเชื่อถือด้านสิ่งแวดล้อม

    ทำไมสายเคเบิลถึงสำคัญระหว่างการทดสอบ?

    การวางตำแหน่งสายเคเบิลที่ไม่เหมาะสมสามารถสร้างเส้นทางน้ำที่ไม่สมจริงและให้ผลลัพธ์ที่ไม่ถูกต้อง การตั้งค่าการทดสอบควรตรงกับสภาพการติดตั้งที่ตั้งใจไว้เมื่อใดก็ตามที่เป็นไปได้
