การทดสอบการกันน้ำเป็นสิ่งจำเป็นสำหรับการสร้างความมั่นใจในความน่าเชื่อถือและความทนทานของผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ที่สัมผัสกับฝนน้ำกระเซ็นหรือสภาพแวดล้อมกลางแจ้งที่รุนแรง ในบรรดาการทดสอบที่พบมากที่สุดคือIPX3และ IPX4, กำหนดโดยIEC 60529ซึ่งจำลองมุมปริมาณน้ำฝนและความเข้มที่แตกต่างกัน การใช้ที่แม่นยำอุปกรณ์ทดสอบ IPX4สำหรับ IPX3ผู้ผลิตสามารถประเมินประสิทธิภาพของผลิตภัณฑ์ได้อย่างถูกต้องและมั่นใจได้ว่าสอดคล้องกับมาตรฐานสากล
ในบทความนี้เราจะสำรวจวิธีการทำงานของอุปกรณ์ทดสอบ IPX3/IPX4เน้นคุณสมบัติขั้นสูงและอธิบายว่าอย่างไรแล็ปท็อปมอบโซลูชันที่ยืดหยุ่นและปรับแต่งได้สำหรับความต้องการในการทดสอบการกันน้ำและสิ่งแวดล้อมอย่างเต็มรูปแบบ
การจัดอันดับ IP (incress Protection) วัดความต้านทานต่อการซึมผ่านของผลิตภัณฑ์ การทดสอบ IPX3และ IPX4ช่วยให้มั่นใจได้ว่าผลิตภัณฑ์ยังคงทำงานภายใต้การควบคุมการสัมผัสกับน้ำ:
IPX3: จำลองน้ำฉีดพ่นที่มุมได้ถึง ± 60 ° จากแนวตั้งจำลองสภาพปริมาณน้ำฝนปานกลาง หัวฉีดแต่ละหัวให้ประมาณ0.07 /l /min โดยมีระยะเวลาการทดสอบโดยปกติไม่น้อยกว่า10นาที
IPX4: ขยายมุมแกว่งไปยัง ° 180ที่มีจำลองการกระเด็นที่รุนแรงมากขึ้นจากหลายทิศทางด้วยอัตราการไหลที่สูงขึ้นเล็กน้อย

การทดสอบเหล่านี้มีความสำคัญสำหรับอุตสาหกรรมเช่น:
อุปกรณ์เครื่องใช้อิเล็กทรอนิกส์
เครื่องใช้ในครัวเรือน
ส่วนประกอบยานยนต์สำหรับรถยนต์
อุปกรณ์ให้แสงสว่างและการสื่อสารกลางแจ้ง
การทดสอบ IPX3/IPX4ที่เชื่อถือได้ช่วยให้ผู้ผลิตหลีกเลี่ยงความล้มเหลวของผลิตภัณฑ์การเรียกคืนและการเรียกร้องการรับประกันโดยมั่นใจว่าอุปกรณ์ทำงานภายใต้สภาพเปียกที่สมจริง
โมเดลโมเดลจำลอง | R-800C | R-1200C |
ปริมาณที่ใช้ได้ (L) | 810 | 2400 |
รัศมีหลอดสั่น | 400มม. | 600มม. |
เส้นผ่าศูนย์กลางรูฉีดพ่น | Φ0.4mm | |
ระยะห่างระหว่างหลุม | 50มม. ค่ะ | |
มุมสวิงของหลอดสั่น | 0 ~ ± 180 ° (ปรับได้) | |
หมุนด้วยความเร็ว | 1R/นาที (ปรับความเร็วได้) | |
ควบคุมแรงดันน้ำ | เครื่องวัดการไหล | |
ตัวควบคุมตัวควบคุม | ตัวควบคุมหน้าจอสัมผัส LCD สีที่ตั้งโปรแกรมได้, การเชื่อมต่ออีเธอร์เน็ต | |
ระบบจ่ายน้ำ | ถังเก็บน้ำ, ปั๊มบูสเตอร์, น้ำประปาอัตโนมัติ, ระบบทำน้ำให้บริสุทธิ์ | |
อุปกรณ์เพื่อความปลอดภัย | การป้องกันอุณหภูมิเกิน; การป้องกันการขาดแคลนน้ำการป้องกันการรั่วไหลของโลกการป้องกันลำดับเฟส | |
วัสดุภายนอกอาคาร | แผ่นเหล็กเคลือบป้องกัน | |
วัสดุภายในอาคาร | SUS304สแตนเลสสตีล | |
หน้าต่างสังเกตการณ์ | กระจกฉนวนสองชั้นพร้อมที่ปัดน้ำฝน | |
อุปกรณ์ทดสอบมาตรฐาน X4 |

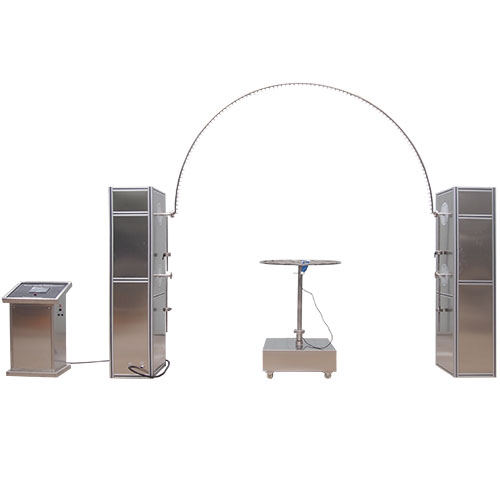

ไม่มีที่อยู่อาศัย IPX3อุปกรณ์ทดสอบ X4 |
ขั้วต่ออุตสาหกรรมอุปกรณ์ทดสอบ IPX3/IPX4ได้รับการออกแบบมาเพื่อการทดสอบกันน้ำที่แม่นยำทำซ้ำได้และยืดหยุ่น คุณสมบัติที่สำคัญได้แก่:

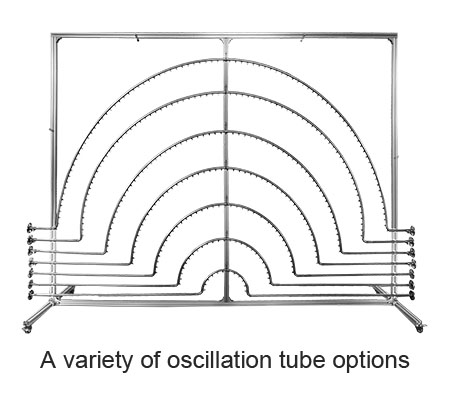

ระบบท่อสั่นแบบปรับได้: ท่อสแตนเลสครึ่งวงกลมพร้อมหัวฉีดขนาด φ0.4 ¾ มม. (φ0.8เสริม มม.) เว้นระยะห่าง50 มม. ให้ความครอบคลุมของน้ำที่สม่ำเสมอ มุมสวิงและรัศมีท่อ (400มม., 600มม. หรือ800มม.) สามารถปรับแต่งสำหรับการทดสอบ IPX3หรือ IPX4รวมถึงสภาวะการสาดที่รุนแรงมากขึ้น
หมุนแผ่นเสียงด้วยพลังในตัว: การหมุนที่ปรับได้และการรองรับการเอียงช่วยให้สามารถเปิดรับแสงได้สม่ำเสมอในขณะที่เปิดใช้งานการทดสอบอุปกรณ์อิเล็กทรอนิกส์ที่ขับเคลื่อนด้วยพลังงานสำหรับการจำลองในโลกแห่งความเป็นจริง
การไหลเวียนของน้ำอัตโนมัติ: ถังเก็บน้ำแบบบูรณาการปั๊มบูสเตอร์และระบบกรองให้การทำงานอย่างต่อเนื่อง รูระบายน้ำที่ตั้งกลยุทธ์ที่จุดต่ำสุดช่วยให้สามารถกำจัดน้ำได้อย่างรวดเร็วระหว่างการทดสอบปรับปรุงประสิทธิภาพในห้องปฏิบัติการ
ตัวควบคุม PID แบบตั้งโปรแกรมได้: อินเทอร์เฟซหน้าจอสัมผัสช่วยให้ใช้งานง่ายการตรวจสอบแรงดันน้ำและเวลาแบบเรียลไทม์และการเข้าถึงระยะไกลผ่านอีเธอร์เน็ตหรือลิงค์พีซี รองรับได้ถึง120โปรแกรมที่มี99ส่วนแต่ละและการแสดงผลหลายภาษาสำหรับการใช้งานทั่วโลก สัญญาณเตือนอัตโนมัติช่วยให้มั่นใจได้ถึงความปลอดภัยหากพารามิเตอร์เกินขีดจำกัด
การก่อสร้างที่ทนทาน: ห้องและแผ่นเสียงทำจากSUS304สแตนเลสสตีลทนต่อการกัดกร่อนความชื้นสูงและสภาพแวดล้อมสเปรย์ที่อุณหภูมิสูง หน้าต่างสังเกตการณ์โปร่งใสพร้อมไฟ LED และที่ปัดน้ำฝนช่วยให้ผู้ปฏิบัติงานตรวจสอบการทดสอบแบบเรียลไทม์
ตัวเลือกการออกแบบที่ยืดหยุ่น: การตั้งค่า IPX3แบบเปิดเฟรม (ไม่มีเปลือก)/IPX4มีให้สำหรับห้องปฏิบัติการที่มีข้อจำกัดด้านพื้นที่โดยไม่กระทบต่อความแม่นยำในการทดสอบ
|
|
|
ที่ทำงานในห้อง | หน้าต่างมองข้าง | |
|
| |
| ตัวควบคุม PLC | หัวฉีดสเปรย์ | |
![]() | ![]() | |
| กำลังไฟภายใน | ไฟในตัว |
การรวมกันของกลไกความแม่นยำและระบบอัตโนมัติขั้นสูงนี้ช่วยให้มั่นใจได้ว่าการทดสอบกันน้ำที่เชื่อถือได้ทำซ้ำได้และเป็นไปตามมาตรฐานสำหรับอุปกรณ์อิเล็กทรอนิกส์ชิ้นส่วนยานยนต์เครื่องใช้ในครัวเรือนและอุปกรณ์อุตสาหกรรม
ระบบรวมการออกแบบทางกลขั้นสูงเข้ากับการควบคุมอัจฉริยะเพื่อส่งมอบการทดสอบการกันน้ำที่แม่นยำ:
สเปรย์หลอดสั่น
IPX3: ± 60 ° แกว่ง, เครื่องแบบ0.07 rall/min สเปรย์น้ำ
IPX4: ± 180 ° แกว่งสำหรับการกระเด็นที่รุนแรงมากขึ้น
การควบคุมการไหลของน้ำและความดัน
เครื่องวัดการไหลให้อัตราที่ถูกต้อง (IPX3 ~ 1.8 rall/min, IPX4 ~ 2.6 rall/min)
เซ็นเซอร์ความดันรักษาความเข้มของสเปรย์ที่สม่ำเสมอเพื่อให้ได้ผลลัพธ์ที่ถูกต้อง
เครื่องเล่นแผ่นเสียงหมุนได้
ความเร็วที่ปรับได้ (1 r/min) ช่วยให้มั่นใจได้ว่าการเปิดรับแสงของผลิตภัณฑ์สม่ำเสมอ
พลังงานในตัวช่วยให้สามารถทดสอบอุปกรณ์อิเล็กทรอนิกส์ได้ในระหว่างขั้นตอนการกันน้ำ
การจัดการน้ำอัตโนมัติ
หมุนเวียนน้ำอย่างมีประสิทธิภาพและกรองสิ่งสกปรกเพื่อป้องกันการอุดตันของหัวฉีด
เซ็นเซอร์ระดับของเหลวและสัญญาณเตือนป้องกันการทำงานแห้งและการป้องกันตัวอย่าง
ปรับปรุงการสังเกตและการควบคุม
หน้าต่างโปร่งใสพร้อมไฟ LED และที่ปัดน้ำฝนช่วยให้สามารถตรวจสอบได้แบบเรียลไทม์
ตัวควบคุม PID พร้อมอินเทอร์เฟซหลายภาษาลำดับที่ตั้งโปรแกรมได้และการตรวจสอบระยะไกลช่วยให้มั่นใจได้ถึงความยืดหยุ่นในการทำงาน
ร่วมกันคุณสมบัติเหล่านี้ช่วยให้อุปกรณ์อุตสาหกรรมIEC 60529, ISO 20653, gjb 150.8-86และมาตรฐาน ULมีความสามารถในการทำซ้ำได้สูง
ความต้องการห้องปฏิบัติการที่ทันสมัยการทดสอบกันน้ำหลายระดับ.ค่าาา อุตสาหกรรมให้ระบบที่สามารถดำเนินการ:
การทดสอบน้ำหยด IPX1/IPX2: แนวตั้งหยดจำลองน้ำ
การทดสอบสเปรย์ฝน IPX3/IPX4: ระบบหลอดสั่นช่วยให้ครอบคลุมสม่ำเสมอ
การทดสอบเจ็ทน้ำ/IPX6: เครื่องฉีดน้ำแรงดันสูงจำลองผลกระทบจากน้ำโดยตรง
ระบบเดียวช่วยลดพื้นที่ห้องปฏิบัติการและการลงทุนในขณะที่ปรับมุมสเปรย์อัตราการไหลและรอบโปรแกรมช่วยให้สอดคล้องกับมาตรฐานหลาย การตั้งค่าหลาย IP นี้ปรับปรุงการทดสอบและปรับปรุงประสิทธิภาพสำหรับผลิตภัณฑ์ที่ครอบคลุมการจัดอันดับกันน้ำหลาย
แอลอีดีอุตสาหกรรมโซลูชันการทดสอบด้านสิ่งแวดล้อมแบบสั่งทำ::
ห้องทดสอบฝน IP แบบกำหนดเอง: ขนาดที่ไม่ได้มาตรฐานฟังก์ชั่น Multi-IP การจ่ายน้ำอัตโนมัติและระบบควบคุมที่ตั้งโปรแกรมได้
ห้องทดสอบทรายและฝุ่น: รองรับการทดสอบฝุ่นและทรายของ IP5X/IP6X ตามมาตรฐาน IEC 60529 MIL-STD-810และมาตรฐานอื่นๆ
Walk-in ฝนและฝุ่น Chambers: ห้องขนาดใหญ่สำหรับยานพาหนะเครื่องจักรอุตสาหกรรมและตู้ขนาดใหญ่สามารถจำลองสภาพฝนและฝุ่นได้ในเครื่องเดียว
โซลูชันเหล่านี้ช่วยให้ผู้ผลิตสามารถจำลองสภาพแวดล้อมในโลกแห่งความเป็นจริงและตรวจสอบประสิทธิภาพของผลิตภัณฑ์ภายใต้สภาวะที่รุนแรง
อุตสาหกรรมให้ช่วงที่สมบูรณ์ของอุปกรณ์ทดสอบกันน้ำและสิ่งแวดล้อม IP::
IPX1/IPX2:ห้องทดสอบหยด
IPX3/IPX4:ห้องทดสอบฝนหลอดสั่น
IPX5/IPX6:ห้องทดสอบเจ็ทน้ำ
IPX7/IPX8:ห้องทดสอบการแช่
IP6X:ห้องทดสอบฝุ่น
ข้อดีของมัน::
ขนาดและฟังก์ชั่นที่ปรับแต่งได้
ระบบควบคุมอัตโนมัติที่แม่นยำ
SUS304ที่ทนทานการตกแต่งภายในสแตนเลส, ภายนอกเคลือบป้องกัน
หน้าต่างโปร่งใสและแสงสำหรับการตรวจสอบแบบเรียลไทม์
การติดตั้งการฝึกอบรมและการสนับสนุนระดับโลก

การสนับสนุนหลังการขาย::
รับประกัน3ปีสำหรับส่วนประกอบหลัก
การสนับสนุนทางเทคนิคตลอดอายุการใช้งาน
ด้วยโซลูชันของอุตสาหกรรมเครื่องใช้ไฟฟ้าผู้ผลิตจึงมั่นใจได้ว่าการทดสอบการกันน้ำที่แม่นยำทำซ้ำได้และสอดคล้องอย่างสมบูรณ์ในระดับ IP หลายระดับ
ติดต่ออุตสาหกรรมจำหน่ายวันนี้เพื่อสำรวจอย่างเต็มรูปแบบอุปกรณ์ทดสอบ IPX4 IPX3และโซลูชันกันน้ำหลายระดับปรับให้เหมาะกับผลิตภัณฑ์และความต้องการในห้องปฏิบัติการของคุณ
