วิธีการใช้อุปกรณ์ทดสอบ IPX4: คู่มือ IEC 60529และโซลูชั่นอุตสาหกรรม

Apr 12 2023
Table of Content [Hide]

    บทนำ: เหตุใด IPX4การทดสอบการกันน้ำจึงมีความสำคัญ

    ประสิทธิภาพการกันน้ำเป็นปัจจัยความน่าเชื่อถือที่สำคัญสำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคที่ทันสมัยเครื่องใช้ภายในบ้านอุปกรณ์ IOT และอุปกรณ์กลางแจ้ง

    ความล้มเหลวที่เกิดจากน้ำเข้ามักนำไปสู่การร้องเรียนของลูกค้าการคืนสินค้าและความเสี่ยงด้านความปลอดภัย

    IPX4การทดสอบการกันน้ำให้การป้องกันพื้นฐานที่จำเป็นสำหรับผลิตภัณฑ์ที่สัมผัสกับน้ำกระเซ็นทุกวันจากทุกทิศทาง

    สำหรับผลิตภัณฑ์อุตสาหกรรมทั่วไปมากมายเช่นแปรงสีฟันไฟฟ้าและชุดหูฟังบลูทูธความต้องการกันน้ำทั่วไปจะ IPX4และผู้ตรวจสอบคุณภาพจำเป็นต้องใช้IPX4การทดสอบกันน้ำอุปกรณ์ที่เป็นไปตามมาตรฐาน IEC 60529เพื่อตรวจสอบว่าประสิทธิภาพการกันน้ำของพวกเขามีคุณสมบัติหรือไม่ก่อนออกจากโรงงาน


    การทำความเข้าใจการให้คะแนน IP และบทบาทของ IPX4

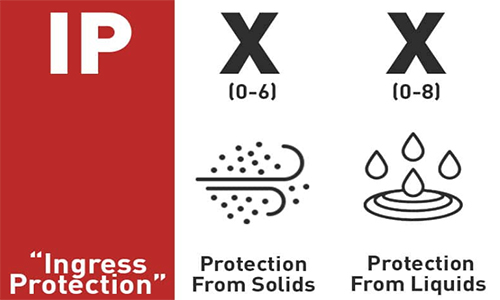

    รหัส IP (รหัสป้องกันทางเข้า) เป็นมาตรฐานสากล (IEC 60529) ที่วัดระดับการป้องกันที่มีให้กับการบุกรุกของวัตถุที่เป็นของแข็ง g., ฝุ่น) และของเหลว (e. g., น้ำ) ในเปลือกหุ้มไฟฟ้าหรืออุปกรณ์อิเล็กทรอนิกส์เช่นสมาร์ทโฟนแท็บเล็ตและสวมใส่ได้


    รหัส IP ประกอบด้วยตัวเลขสองหลักที่ระบุระดับการป้องกัน ตัวเลขแรกหมายถึงการป้องกันวัตถุที่เป็นของแข็งและตัวเลขที่สองหมายถึงการป้องกันของเหลว ตัวอย่างเช่น IP68หมายความว่าอุปกรณ์มีฝุ่นแน่นและสามารถจมอยู่ใต้น้ำได้ถึงความลึกและระยะเวลาที่แน่นอน รหัส IP เป็นสิ่งสำคัญเพื่อให้มั่นใจถึงความทนทานและความน่าเชื่อถือของอุปกรณ์อิเล็กทรอนิกส์ในสภาพแวดล้อมที่แตกต่างกัน

    ระดับ IP

    ระดับการป้องกันวัตถุแปลกปลอมที่เป็นของแข็ง

    ระดับการป้องกันน้ำ

    IP03

    ไม่มีการป้องกัน

    การฉีดพ่นน้ำ

    IP13

    วัตถุแข็ง> 50มม.

    การฉีดพ่นน้ำ

    IP23

    วัตถุแข็ง> 12.5mm

    การฉีดพ่นน้ำ

    IP33

    วัตถุแข็ง> 2.5mm

    การฉีดพ่นน้ำ

    IP43

    วัตถุแข็ง> 1มม.

    การฉีดพ่นน้ำ

    IP53

    ป้องกันฝุ่นและฝุ่น

    การฉีดพ่นน้ำ

    IP63

    กันฝุ่นแน่น

    การฉีดพ่นน้ำ

    IP04

    ไม่มีการป้องกัน

    น้ำกระเซ็น

    IP14

    วัตถุแข็ง> 50มม.

    น้ำกระเซ็น

    IP24

    วัตถุแข็ง> 12.5mm

    น้ำกระเซ็น

    IP34

    วัตถุแข็ง> 2.5mm

    น้ำกระเซ็น

    IP44

    วัตถุแข็ง> 1มม.

    น้ำกระเซ็น

    IP54

    ป้องกันฝุ่นและฝุ่น

    น้ำกระเซ็น

    IP64

    กันฝุ่นแน่น

    น้ำกระเซ็น

    สิ่งที่ IPX4การทดสอบจริงๆ: ความเป็นจริงทางวิศวกรรมที่อยู่เบื้องหลัง IEC 60529

    IPX4ตรวจสอบความสามารถของอุปกรณ์ในการทนต่อน้ำกระเซ็นหลายมุม

    ข้อกำหนดทางวิศวกรรมได้แก่

    -อัตราการไหล10ลิตร/นาที

    -ความดัน:80-100 kPa

    -ระยะเวลา:≥ 5นาที

    -การเปิดรับแสงแบบเต็มทิศทางผ่านแผ่นเสียงหมุนหลอดสั่น

    ความท้าทายที่สำคัญ:

    -รักษาเสถียรภาพการไหลของน้ำ

    -มั่นใจได้ถึงความสม่ำเสมอของรูสเปรย์0.4mm ที่สมบูรณ์แบบ

    -ป้องกันการอุดตันของหัวฉีด

    -บรรลุมุมการสั่นที่สม่ำเสมอ

    นี่คือที่ที่อุปกรณ์ระดับมืออาชีพกลายเป็นสิ่งจำเป็น-ไม่ใช่แค่ระบบสเปรย์ใดๆที่สามารถตอบสนองมาตรฐานเหล่านี้ได้

    คุณสมบัติขั้นสูงที่กำหนดเครื่องทดสอบ IPX4ระดับมืออาชีพ

    ระบบทดสอบ IPX4ออกแบบมาเพื่อความน่าเชื่อถือการทำซ้ำและการปฏิบัติตาม IEC ที่เข้มงวด

    คุณสมบัติที่ขับเคลื่อนด้วยวิศวกรรมที่สำคัญได้แก่:

    • หลอดสั่นความแม่นยำสูง

    0-180สวิงที่ตั้งโปรแกรมได้ °, การเคลื่อนไหวที่ขับเคลื่อนด้วยเซอร์โวที่เสถียร

    • ระบบสเปรย์แบบสม่ำเสมอ

    รูหัวฉีด0.4มม. ที่มีระยะห่าง50มม. สำหรับการกระจายน้ำที่สม่ำเสมอ

    • การควบคุมการไหลและความดันแบบเรียลไทม์

    การไหล10ลิตร/นาทีที่แม่นยำแรงดันน้ำ80-100 kPa

    • เครื่องเล่นแผ่นเสียงเกรดอุตสาหกรรม

    ความเร็วที่ปรับได้1รอบต่อนาทีรองรับตัวอย่างที่ใช้พลังงาน

    • ระบบกรองอัตโนมัติ0.03มม.

    ป้องกันการอุดตันของหัวฉีดและรักษาเสถียรภาพในระยะยาว

    • •หมุนเวียนน้ำสำหรับต้นทุนการดำเนินงานที่ต่ำกว่า

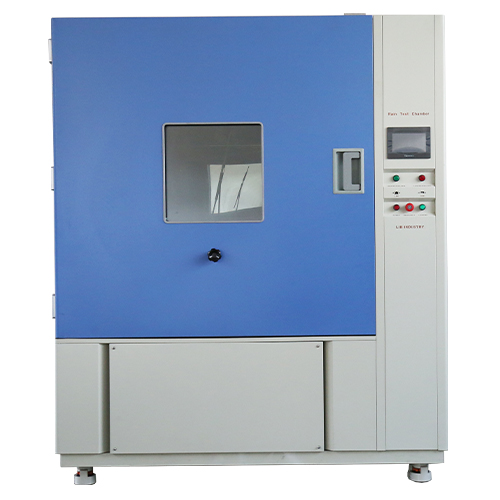

    โมเดลโมเดลจำลอง

    R-800C

    R-1200C

    ปริมาณที่ใช้ได้ (L)

    810

    2400

    รัศมีหลอดสั่น

    400มม.

    600มม.

    เส้นผ่าศูนย์กลางรูฉีดพ่น

    Φ0.4mm

    ระยะห่างระหว่างหลุม

    50มม. ค่ะ

    มุมสวิงของหลอดสั่น

    0 ~ ± 180 ° (ปรับได้)

    หมุนด้วยความเร็ว

    1R/นาที (ปรับความเร็วได้)

    ควบคุมแรงดันน้ำ

    เครื่องวัดการไหล

    ตัวควบคุมตัวควบคุม

    ตัวควบคุมหน้าจอสัมผัส LCD สีที่ตั้งโปรแกรมได้, การเชื่อมต่ออีเธอร์เน็ต

    ระบบจ่ายน้ำ

    ถังเก็บน้ำ, ปั๊มบูสเตอร์, น้ำประปาอัตโนมัติ, ระบบทำน้ำให้บริสุทธิ์

    อุปกรณ์เพื่อความปลอดภัย

    การป้องกันอุณหภูมิเกิน;

    การป้องกันการขาดแคลนน้ำการป้องกันการรั่วไหลของโลกการป้องกันลำดับเฟส

    วัสดุภายนอกอาคาร

    แผ่นเหล็กเคลือบป้องกัน

    วัสดุภายในอาคาร

    SUS304สแตนเลสสตีล

    หน้าต่างสังเกตการณ์

    กระจกฉนวนสองชั้นพร้อมที่ปัดน้ำฝน

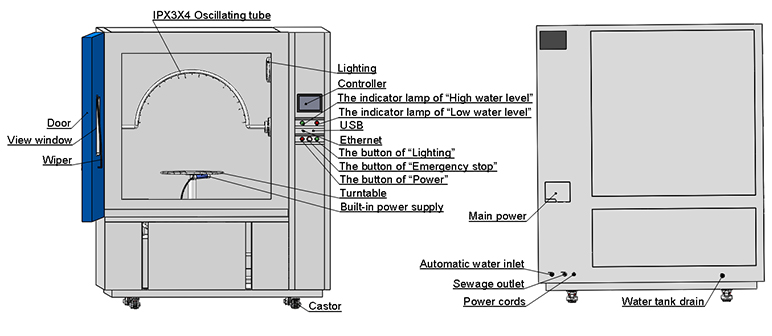

    How_to_ Use_IPX4_Test_Equipment_IEC_60529_Guide_and_LIB_Industry_Solutions6.jpg

    คุณสมบัติเหล่านี้ช่วยให้มั่นใจได้ว่าการทดสอบกันน้ำที่ทำซ้ำได้ในห้องปฏิบัติการสำหรับ R & D และการผลิตจำนวนมาก


    คำแนะนำทีละขั้นตอน: วิธีใช้เครื่องทดสอบ IPX4

    1.เชื่อมต่อแหล่งจ่ายไฟ220V และช่องเติมน้ำ ระบบเติมถังโดยอัตโนมัติ

    2.ติดตั้งตัวอย่างอย่างปลอดภัยที่ศูนย์กลางของแผ่นเสียง เชื่อมต่อพลังงานภายในหากจำเป็น

    3.เลือกโหมด IPX4 กำหนดค่ามุมการสั่นระยะเวลาการทดสอบและอัตราการไหล

    4.ตรวจสอบรูหัวฉีดและเปลี่ยนเข็มที่ถูกบล็อกหรือผิดรูป

    5.ปรับเครื่องวัดการไหลเพื่อให้บรรลุ10ลิตร/นาทีและ80-100 kPa.ค่าาา

    6.เริ่มการทดสอบ ระบบจะสั่นหมุนและวงจรให้เสร็จสมบูรณ์โดยอัตโนมัติ

    7.ตรวจสอบอุปกรณ์สำหรับน้ำเข้าหรือการย่อยสลายการทำงานหลังจากการทดสอบ

    ตัวควบคุมของอุตสาหกรรมช่วยลดความยุ่งยากในการตั้งค่าพารามิเตอร์และช่วยให้มั่นใจได้ว่าการดำเนินการทดสอบที่ถูกต้องและทำซ้ำได้


    เหตุใดอุตสาหกรรมไบแอลจึงเป็นพันธมิตรที่ต้องการสำหรับการทดสอบการกันน้ำ IP

    การเลือกอุตสาหกรรม lib.

    IEC 60529การปฏิบัติตามข้อกำหนด (IPX1-IPX9)

    • การออกแบบทางกลที่มีความแม่นยำสูงเพื่อการทดสอบการกันน้ำที่มั่นคง

    • การกรองอัตโนมัติป้องกันการอุดตันของหัวฉีด

    • อุปกรณ์ติดตั้งขนาดท่อและตัวยึดตัวอย่างแบบปรับแต่งได้

    • คำแนะนำทางวิศวกรรมระดับมืออาชีพสำหรับการเพิ่มประสิทธิภาพวิธีการทดสอบ

    สนับสนุนโดยการสนับสนุนชั้นนำของอุตสาหกรรม

    • รับประกัน3ปี

    • บริการทางเทคนิคตลอดอายุการใช้งาน

    • ตอบสนองรวดเร็ว1-3ชั่วโมง

    • จัดส่งรวดเร็วภายใน7-15วัน

    • การติดตั้งและการฝึกอบรมทางไกลหรือนอกสถานที่

    ติดต่ออุตสาหกรรมจำหน่ายวันนี้

    หากห้องปฏิบัติการ R & D หรือโรงงานผลิตของคุณต้องการการทดสอบ IPX4ที่เสถียรแม่นยำและสอดคล้องInquiry@libtestchamber.comสำหรับรายละเอียดเพิ่มเติม
