โซลูชันห้องทดสอบอุณหภูมิสำหรับการทดสอบอิเล็กทรอนิกส์ที่มีโหลดสูง

Jan 06 2026

Table of Content [Hide]

พิสูจน์ RTU อายุกรณีโดยอุตสาหกรรม

บทนำ: แก้ไขความท้าทายของการทดสอบอิเล็กทรอนิกส์ที่มีโหลดสูง

อุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยไม่ได้รับการทดสอบภายใต้สภาวะที่ไม่ได้ใช้งานหรือไม่มีโหลดอีกต่อไป
ผลิตภัณฑ์ต่างๆเช่นRtus (ยูนิตเทอร์มินัลระยะไกล)ทำงานอย่างต่อเนื่องในสนามสร้างความร้อนภายในที่สำคัญในขณะที่สัมผัสกับการเปลี่ยนแปลงอุณหภูมิสิ่งแวดล้อม การรวมกันของความเครียดจากความร้อนรับน้ำหนักไฟฟ้าสถานที่ไกลความต้องการมากขึ้นในห้องทดสอบอุณหภูมิกว่าการทดสอบสิ่งแวดล้อมแบบดั้งเดิม

ในการใช้งานที่มีโหลดสูงความท้าทายที่แท้จริงไม่ได้เป็นเพียงการเข้าถึงอุณหภูมิเป้าหมาย-มันเป็นรักษาเสถียรภาพของอุณหภูมิอัตราทางลาดและความสม่ำเสมอในขณะที่ผลิตภัณฑ์เองกำลังสร้างความร้อน.ค่าาา

แล็ปท็อปเชี่ยวชาญด้านห้องทดสอบอุณหภูมิโซลูชันตั้งแต่รุ่นมาตรฐานไปจนถึงระบบที่กำหนดเองอย่างล้ำลึกทำให้ลูกค้าสามารถตรวจสอบความน่าเชื่อถือของผลิตภัณฑ์ภายใต้สภาวะการทำงานจริงมากกว่าสมมติฐานในห้องปฏิบัติการ

กรณีศึกษา: การปั่นจักรยานที่อุณหภูมิสูง-ต่ำ RTU ภายใต้น้ำหนักบรรทุก1000W

ทำซ้ำความต้องการหลักของลูกค้า

ในเดือนสิงหาคม2022ลูกค้าได้เข้าหาอุตสาหกรรมจำหน่ายห้องทดสอบอุณหภูมิสำหรับRTU การปั่นจักรยานที่อุณหภูมิสูง-ต่ำและการทดสอบอายุ.ค่าาา

แอปพลิเคชันที่เกี่ยวข้อง:

100 rtus ทำงานพร้อมกัน
พลังงานส่วนบุคคล: 10 W ต่อหน่วย
โหลดความร้อนทั้งหมด:1000วัตต์ค่ะ
ช่วงการขี่จักรยานอุณหภูมิ:0 °C ถึง70 °C
อัตราการทำความเย็นที่ต้องการ:1 °C/นาที (เฉลี่ย)
การทำงานอย่างต่อเนื่องตลอดการทดสอบ

ซึ่งแตกต่างจากการทดสอบด้านสิ่งแวดล้อมทั่วไปโครงการนี้ต้องใช้ห้องเพื่อดำเนินการได้อย่างน่าเชื่อถือภายใต้โหลดไฟฟ้าและความร้อนเต็มรูปแบบไม่ใช่แค่ภายใต้เงื่อนไขที่ว่างเปล่าหรือโหลดเบาๆ

ความท้าทายทางเทคนิค: อัตราทางลาดที่มั่นคงเต็มรูปแบบ

การรักษาอัตราการระบายความร้อน1 °C/นาทีในขณะที่กระจายความร้อนจาก rtus ที่ใช้งาน100เป็นความท้าทายทางวิศวกรรมที่สำคัญ อัตราการระบายความร้อนไม่เพียงพอความไม่สมดุลของอากาศหรือความไม่มั่นคงในการควบคุมจะทำให้การทดสอบซ้ำได้และความน่าเชื่อถือในระยะยาว

ข้อกำหนดนี้กลายเป็นปัจจัยการกำหนดของการออกแบบระบบทั้งหมด

การออกแบบ "Extra Mile" ของอุตสาหกรรมเพื่อความมั่นคงในระยะยาว

เพื่อให้แน่ใจว่าประสิทธิภาพที่มั่นคงในช่วงหลายปีที่ผ่านมาของการดำเนินงานอุตสาหกรรม lib. ได้เกินความต้องการพื้นฐานของลูกค้าและแนะนำมาตรการการออกแบบที่มีมูลค่าเพิ่มหลายแบบ

รับน้ำหนักและความสะดวกในการใช้งาน

น้ำหนักรวมของ rtus และรถเข็นอายุประมาณที่ประมาณ800กิโลกรัม.ค่าาา
เพื่อให้แน่ใจว่าการทำงานที่ปลอดภัยและมีประสิทธิภาพห้องทดสอบอุณหภูมิมีการติดตั้งแบบทางลาดเหยียบช่วยให้รถเข็นสามารถรีดเข้าและออกจากห้องได้อย่างราบรื่นโดยไม่ทำลายพื้นหรือโครงสร้าง

การออกแบบนี้ช่วยเพิ่มประสิทธิภาพการทดสอบในชีวิตประจำวันในขณะที่ลดความเครียดทางกลในระยะยาว

การรวมระบบไฟฟ้าและการปรับแต่งรถเข็นที่มีอายุมากขึ้น

แทนที่จะอาศัยการกำหนดเส้นทางพลังงานภายนอกระบบรวม:

A Aแหล่งจ่ายไฟที่มีการจัดการคอนโทรลเลอร์ในตัว
รถเข็นอายุที่กำหนดเองสองตัวที่จัดหาโดยอุตสาหกรรม
ล้อ ESD ชนิดพร้อมฟังก์ชั่นเบรค
การใช้ส่วนต่อประสานทางไฟฟ้าPhoenix 3-ขั้วต่อเทอร์มินัล (p/n: 1757022)

การออกแบบแบบบูรณาการนี้ช่วยให้มั่นใจได้ว่าการทดสอบพลังงานที่ปลอดภัยการจัดการสายเคเบิลที่สะอาดและการเชื่อมต่อไฟฟ้าที่สม่ำเสมอตลอดรอบอายุที่ยาวนาน

ความซ้ำซ้อนของประสิทธิภาพ: การออกแบบสำหรับความจุระบายความร้อน2000W

แม้ว่าโหลดความร้อนของผลิตภัณฑ์จริงจะอยู่ที่1000Wโหลดความร้อน2000W.ค่าาา

ความซ้ำซ้อนด้านประสิทธิภาพนี้ทำให้มั่นใจได้:

การระบายความร้อนที่เสถียร1 °C/นาทีภายใต้สภาวะที่เลวร้ายที่สุด
ลดความเครียดของคอมเพรสเซอร์ในระหว่างการทำงานในระยะยาว
ความน่าเชื่อถือของระบบที่สูงกว่ายืดอายุการใช้งาน

โดยการออกแบบเกินความต้องการที่ระบุห้องทดสอบอุณหภูมิยังคงมีเสถียรภาพไม่เพียงแต่ในวันหนึ่งแต่ตลอดทั้งปีของการทดสอบอย่างต่อเนื่อง

การเปรียบเทียบ: ห้องทดสอบอุณหภูมิมาตรฐานเทียบกับโซลูชันที่กำหนดเอง RTU

ฟีเจอร์	รุ่นมาตรฐานแบบ	กำหนดได้เองสำหรับ RTU	ประโยชน์จากการ
ความจุโหลดความร้อน	1000วัตต์ (ดีไซน์ทั่วไป)	2000วัตต์ค่ะ	จัดการการสร้างความร้อนแบบเรียลไทม์1000 W ได้อย่างง่ายดายจาก rtus ที่ใช้งาน
อัตราการทำความเย็น	1.0 °C/นาที (ไม่มีโหลด)	1.0 °C/นาที (โหลดเต็ม)	รักษาความเย็นได้อย่างรวดเร็วและเสถียรแม้ภายใต้ภาระความร้อนสูง
น้ำหนักโหลดสูงสุด	50กิโลกรัมต่อตัวอย่างชั้นวางของ	800กิโลกรัมค่ะ	ฐานเสริมรองรับรถเข็นสำหรับงานหนักสองคัน
การรวมพลังงาน	ไม่รวม (ต้องเดินสายภายนอก)	Built-in 24V DC, ควบคุมการจัดการ	การควบคุมพลังงานโดยตรงผ่านตัวควบคุม Chamber สำหรับการทดสอบอายุที่ปลอดภัย
ระบบอินเตอร์เฟซ	พอร์ตสายเคเบิล50มม./100มม.	200 × ฟีนิกซ์1757022ขั้ว	การออกแบบเฉพาะ RTU ช่วยให้สามารถเชื่อมต่อได้อย่างรวดเร็วปลอดภัยและเป็นระเบียบ
การออกแบบพื้น	ชั้นห้องแบน	แบบทางลาดเหยียบ	การเข้าถึงที่ราบรื่นและปลอดภัยสำหรับรถเข็นอายุ800กิโลกรัม

จากวิศวกรรมที่กำหนดเองไปจนถึงความเป็นเลิศมาตรฐาน: ห้องทดสอบอุณหภูมิอุตสาหกรรม

โครงการ RTU ไม่ได้สร้างขึ้นเพื่อเป็นโซลูชันเดียว
ได้รับการพัฒนาบนรากฐานทางวิศวกรรมเดียวกันที่ใช้ในห้องทดสอบอุณหภูมิมาตรฐานอุตสาหกรรม.ค่าาา



ความสามารถทางวิศวกรรมที่ใช้ร่วมกันในรุ่นมาตรฐาน

ระบบหมุนเวียนอากาศที่ปรับให้เหมาะสมการใช้พัดลมแรงเหวี่ยง

แหล่งจ่ายอากาศด้านบนและด้านล่างกลับสำหรับการพาความร้อนแนวตั้งบังคับ
การกระจายอุณหภูมิสม่ำเสมอพร้อมส่วนเบี่ยงเบนภายใน ± 2.0 °C

การควบคุม PID ที่มีความแม่นยำสูงสำหรับอัตราทางลาดที่มั่นคงภายใต้โหลด
ระบบระบายความร้อนที่เชื่อถือได้สามารถทำงานได้อย่างยั่งยืน
รองรับการทดสอบพลังงานผ่านรูสายเคเบิลที่ปิดสนิท

โมเดลโมเดลจำลอง	T-100 T-225 T-500 T-800 T-1000
ปริมาณภายใน	100L 225L 500L 800L 1000L
ช่วงอุณหภูมิช่วง	A : -20 ℃ ~ 150 ℃ B : -40 ℃ ~ 150 ℃ C: -70 ℃ ~ 150 ℃
ความผันผวนของอุณหภูมิ	± 0.5 ℃
ส่วนเบี่ยงเบนอุณหภูมิ	± 2.0 ℃
อัตราการทำความเย็น	1 ℃/นาที
อัตราความร้อน	3 ℃/นาที
ระบบทำความเย็น	ระบบทำความเย็นการบีบอัดทางกลสารทำความเย็นที่เป็นมิตรกับสิ่งแวดล้อม คอมเพรสเซอร์ Tecumseh ฝรั่งเศส
ตัวควบคุมตัวควบคุม	ตัวควบคุมหน้าจอสัมผัส LCD สีที่ตั้งโปรแกรมได้, การเชื่อมต่ออีเธอร์เน็ต

เทคโนโลยีหลักเหล่านี้มีอยู่ไม่เพียงแต่ในระบบที่กำหนดเองเท่านั้นแต่ยังอยู่ในห้องมาตรฐานของอุตสาหกรรม

ภาพรวมของชุดทดสอบอุณหภูมิมาตรฐาน

ชุด th Series((ห้องอุณหภูมิและความชื้น))
ออกแบบมาสำหรับการทดสอบความน่าเชื่อถือในชีวิตประจำวันการทดสอบอายุและการตรวจสอบด้านสิ่งแวดล้อม
ช่องเปลี่ยนอุณหภูมิอย่างรวดเร็ว
เหมาะสำหรับ ESS (การคัดกรองความเครียดจากสิ่งแวดล้อม) และการทดสอบความน่าเชื่อถือแบบเร่ง

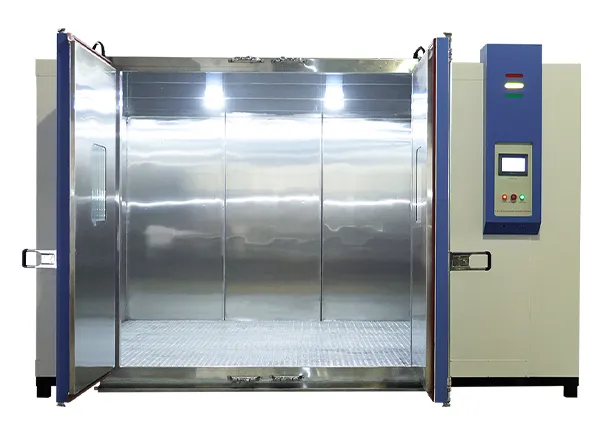

ห้องทดสอบอุณหภูมิเดินเข้า
เหมาะอย่างยิ่งสำหรับส่วนประกอบขนาดใหญ่ชุดประกอบที่สมบูรณ์หรือสถานการณ์การทดสอบแบทช์

แต่ละชุดสืบทอดโฟกัสเดียวกันกับการออกแบบที่ตระหนักถึงการไหลของอากาศความสม่ำเสมอและความมั่นคงในระยะยาวแสดงให้เห็นในกรณี RTU

ทำไมต้องเลือกห้องทดสอบอุณหภูมิอุตสาหกรรม

ความแม่นยำและความสามารถในการทำซ้ำได้

ควบคุมความผันผวนของอุณหภูมิภายใน± 0.5 °C
ส่วนเบี่ยงเบนอุณหภูมิสูงสุดภายใน± 2.0 °C
เซ็นเซอร์ระดับ A PT100ที่มีความแม่นยำสูงให้ผลลัพธ์ที่สม่ำเสมอ

ความปลอดภัยและความทนทาน

SUS304ภายในสแตนเลสสำหรับความต้านทานการกัดกร่อน
โครงสร้างภายนอกเหล็กเกรดอุตสาหกรรม
ระบบความปลอดภัยที่ครอบคลุมรวมถึงการป้องกันอุณหภูมิเกินสายดินและการตรวจสอบไฟฟ้า
แนวคิดการออกแบบ ESD ที่ใช้ในการทดสอบพลังงาน

ความสามารถในการจัดส่งที่พิสูจน์แล้ว

ในโครงการ RTU นี้:

คำสั่งซื้อที่วางไว้กุมภาพันธ์2023
ระบบจัดส่งแล้วมีนาคม2023


การจัดส่งที่รวดเร็วนี้สะท้อนถึงระบบการผลิตที่เป็นผู้ใหญ่ของอุตสาหกรรม

กำลังมองหาห้องทดสอบอุณหภูมิสำหรับโหลดความร้อนของคุณหรือไม่?

กรณี RTU แสดงให้เห็นหลักการสำคัญหนึ่ง:
การทดสอบที่เชื่อถือได้เริ่มต้นด้วยการออกแบบห้องรอบๆแอปพลิเคชัน-ไม่ใช่ทางอื่น

หากคุณกำลังทดสอบผลิตภัณฑ์ที่สร้างความร้อนระหว่างการทำงานและต้องการการปั่นจักรยานที่อุณหภูมิคงที่และทำซ้ำได้ขั้วต่ออุตสาหกรรมInquiry@libtestchamber.comสำหรับการประเมินทางเทคนิคฟรี.ค่าาา

รับประกัน3ปีครอบคลุมระบบที่สมบูรณ์เพื่อความน่าเชื่อถือในระยะยาว
การสนับสนุนทางเทคนิคตลอดชีวิตจากวิศวกรแอพพลิเคชั่นและบริการที่มีประสบการณ์
การตอบสนองทางเทคนิคจากระยะไกลอย่างรวดเร็วภายใน1-3ชั่วโมงเพื่อลดการหยุดชะงักของการทดสอบ
มีอะไหล่จำหน่ายทั่วโลก, มั่นใจได้ว่าการเปลี่ยนอย่างรวดเร็วและการทำงานอย่างยั่งยืน
