วิธีการทำการทดสอบการขี่จักรยานความร้อน?

Nov 03 2025

Table of Content [Hide]

เหตุใดการทดสอบการปั่นจักรยานด้วยความร้อนจึงมีความสำคัญต่อความน่าเชื่อถือของผลิตภัณฑ์

ลองนึกภาพชุดควบคุมอิเล็กทรอนิกส์ที่ติดตั้งในรถที่ต้องเผชิญกับคืนที่เยือกแข็งและอุณหภูมิเวลากลางวันที่แผดเผาทุกวัน เมื่อเวลาผ่านไปชิงช้าความร้อนซ้ำๆเหล่านี้จะสร้างความเครียดทางกลที่การทดสอบอุณหภูมิคงที่ไม่สามารถเปิดเผยได้ ส่วนประกอบอาจปรากฏเหมือนเดิมในระหว่างการตรวจสอบครั้งแรกแต่ความเหนื่อยล้าที่บอบบางสะสมอย่างเงียบๆ-ในที่สุดก็ทำให้เกิดความล้มเหลวก่อนวัยอันควรในสนาม

ทำไมผลิตภัณฑ์บางอย่างผ่านการทดสอบในช่วงต้นแต่ล้มเหลวในระหว่างการดำเนินงานในโลกแห่งความเป็นจริง? บ่อยครั้งปัญหานี้ไม่ใช่แผนการทดสอบเองไม่ว่าสภาพแวดล้อมการทดสอบจะจำลองผลิตภัณฑ์ความเครียดอย่างสมจริงหรือไม่การทดสอบการปั่นจักรยานด้วยความร้อนแบบมืออาชีพเป็นสิ่งที่ขาดไม่ได้สำหรับการเปิดเผยช่องโหว่ที่ซ่อนอยู่เหล่านี้

การทดสอบการปั่นจักรยานด้วยความร้อนทำให้ผลิตภัณฑ์มีการสลับอุณหภูมิสูงและต่ำเพื่อจำลองสภาพการทำงานในโลกแห่งความเป็นจริงเผยให้เห็นปัญหาต่างๆเช่น:

วัสดุไม่ตรงกันนำไปสู่ความเครียดทางกล
ความเมื่อยล้าของข้อต่อประสานในอุปกรณ์อิเล็กทรอนิกส์
กาวและซีลย่อยสลายได้
การเปลี่ยนรูปโครงสร้างในชุดประกอบ

อุตสาหกรรมที่อาศัยการทดสอบการขี่จักรยานความร้อนรวมถึง:

การผลิตอุปกรณ์อิเล็กทรอนิกส์ (PCBA เซ็นเซอร์ไอซี)
ส่วนประกอบยานยนต์ (ECUs, โมดูลแบตเตอรี่)
ระบบการบินและอวกาศ (หน่วยควบคุม Avionics)
การจัดเก็บพลังงานและอุปกรณ์อุตสาหกรรม

ในแอปพลิเคชันเหล่านี้ทั้งหมดความแม่นยำความเสถียรและการทำซ้ำของห้องทดสอบมีความสำคัญเท่ากับโปรไฟล์การทดสอบเอง หากไม่มีระบบที่เชื่อถือได้แม้แต่การทดสอบที่ออกแบบมาอย่างพิถีพิถันก็สามารถให้ผลลัพธ์ที่ทำให้เข้าใจผิดได้

การทดสอบการปั่นจักรยานด้วยความร้อนคืออะไร?

คำจำกัดความและวัตถุประสงค์

การทดสอบการปั่นจักรยานด้วยความร้อนซ้ำๆจะทำให้ผลิตภัณฑ์มีอุณหภูมิสูงและต่ำในรอบที่กำหนดไว้ แต่ละรอบมักมี:

ทางลาด-ถึงอุณหภูมิสูง
อาศัยอยู่ที่อุณหภูมิสูง
ทางลาดลงไปที่อุณหภูมิต่ำ
อาศัยอยู่ที่อุณหภูมิต่ำ

วัตถุประสงค์คือการประเมินว่าวัสดุและชุดประกอบตอบสนองต่อการขยายตัวและการหดตัวของความร้อนซ้ำๆ การขยายตัวที่แตกต่างกันระหว่างวัสดุสร้างความเครียดที่ส่วนต่อประสานเช่นข้อต่อประสานกาวซีลและตัวยึด ในหลายรอบความเครียดนี้สามารถสะสมและทำให้เกิดความล้มเหลวที่เกี่ยวข้องกับความเมื่อยล้า

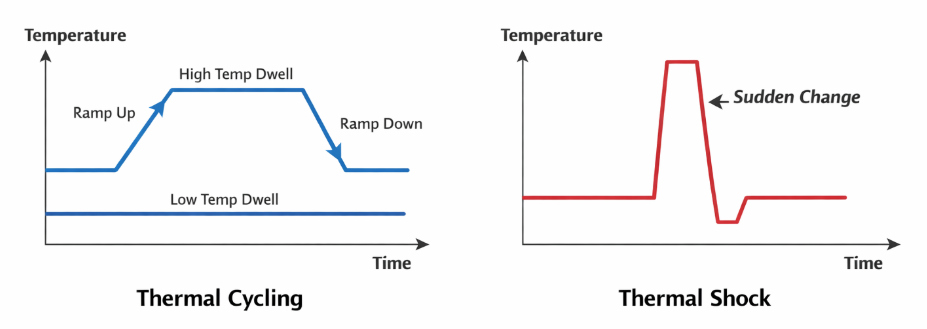

ปั่นจักรยานด้วยความร้อนและความร้อน

แม้ว่ามักกล่าวถึงร่วมกันแต่การทดสอบทั้งสองนี้กำหนดเป้าหมายวัตถุประสงค์ที่แตกต่างกัน:

ประเภทการทดสอบ	การเปลี่ยนอุณหภูมิ	โฟกัสโฟกัสโฟกัส	การใช้งานทั่วไป
ขี่จักรยานความร้อน	ควบคุมการเปลี่ยนแปลงทีละน้อย	การสะสมความเหนื่อยล้า	อิเล็กทรอนิกส์, ยานยนต์, แบตเตอรี่
ช็อกความร้อนช็อต	การเปลี่ยนแปลงอุณหภูมิใกล้ทันที	ความล้มเหลวในทันที	เซมิคอนดักเตอร์ข้อต่อประสานอุปกรณ์อิเล็กทรอนิกส์ความน่าเชื่อถือสูง

การขี่จักรยานด้วยความร้อนเน้นความทนทานในระยะยาวภายใต้การเปลี่ยนแปลงด้านสิ่งแวดล้อมอย่างค่อยเป็นค่อยไปในขณะที่ช็อกความร้อนระบุจุดอ่อนอย่างฉับพลันภายใต้ความเครียดมาก ผู้ผลิตหลายคนใช้ทั้งสองร่วมกันเพื่อให้ได้โปรไฟล์ความน่าเชื่อถือที่สมบูรณ์

มาตรฐานทั่วไปและข้อกำหนดในการทดสอบ

การทดสอบการขี่จักรยานความร้อนมักจะดำเนินการตามมาตรฐานที่ได้รับการยอมรับ:

IEC 60068-การทดสอบด้านสิ่งแวดล้อมสำหรับอุปกรณ์อิเล็กทรอนิกส์
MIL-STD-810-วิธีการทดสอบด้านสิ่งแวดล้อมทางทหาร
JESD22 JEDEC-ความน่าเชื่อถือของเซมิคอนดักเตอร์
ISO 16750-ยานพาหนะบนถนน

พารามิเตอร์ที่สำคัญในมาตรฐานเหล่านี้ได้แก่:

มาตรฐานมาตรฐานมาตรฐาน	ช่วงอุณหภูมิช่วง	ทางลาดอัตรา	Dwell Time	รอบทั่วไป
IEC 60068	-40 °C ถึง125 °C	5-10 °C/นาที	10-30นาที	500-1000
MIL-STD-810	-55 °C ถึง125 °C	10-15 °C/นาที	15-30นาที	500-1500
JESD22 JEDEC	-65 °C ถึง150 °C	5-20 °C/นาที	10-60นาที	1000-2000

ตรงกับข้อกำหนดเหล่านี้ต้องใช้ห้องที่สามารถควบคุมอุณหภูมิได้อย่างแม่นยำอัตราทางลาดอย่างรวดเร็วและการทำซ้ำในระยะยาว.ค่าาา

อุปกรณ์ทดสอบสำหรับการใช้งานปั่นจักรยานด้วยความร้อน

ห้องทดสอบเปลี่ยนอุณหภูมิอย่างรวดเร็ว

ห้องทดสอบการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็วเป็นสิ่งจำเป็นสำหรับการทดสอบการขี่จักรยานความร้อนที่เชื่อถือได้ขั้วต่ออุตสาหกรรมห้องขี่จักรยานความร้อนให้การควบคุมความเร็วและความเสถียรที่แม่นยำซึ่งจำเป็นสำหรับการใช้งานที่มีความต้องการสูง

ความสามารถที่สำคัญของห้องอุตสาหกรรม

ช่วงอุณหภูมิ:-70 °C ถึง150 °C
อัตราทางลาด:5 / 10 / 15 / 20 °C/นาทีปรับแต่งได้อย่างเต็มที่
การขี่จักรยานอย่างต่อเนื่อง:500-2000รอบโดยไม่มีการดริฟท์ประสิทธิภาพ
อุณหภูมิสม่ำเสมอ:1 °C
การใช้งาน:ECUs ยานยนต์, โมดูลแบตเตอรี่, เซ็นเซอร์อิเล็กทรอนิกส์, อิเล็กทรอนิกส์การบินและอวกาศ

ไฮไลท์ของห้องอุตสาหกรรมเครื่องใช้ไฟฟ้า:

การทดสอบความล้าแบบเร่งจำลองความเครียดจากความร้อนในโลกแห่งความเป็นจริง
รักษาอุณหภูมิให้สม่ำเสมอทั่วทั้งห้องระหว่างลำดับที่ขยายออกไป

ขนาดห้องที่ปรับแต่งได้สำหรับชุดทดสอบขนาดเล็กหรือขนาดใหญ่

โมเดลโมเดลจำลอง	TR5-100	TR5-225	TR5-500	TR5-800	TR5-1000
ปริมาณภายใน	100L	225L	500L	800L	1000L
แผ่นกันความร้อน	1000วัตต์ค่ะ
ช่วงอุณหภูมิช่วง	A : -20 ℃ ~ 150 ℃ B : -40 ℃ ~ 150 ℃ C: -70 ℃ ~ 150 ℃
ความผันผวนของอุณหภูมิ	± 0.5 ℃
ส่วนเบี่ยงเบนอุณหภูมิ	± 2.0 ℃
อัตราการทำความเย็น	5 ℃/ 10 ℃/ 15 ℃/ 20 ℃ (กำหนดเอง)/นาที
อัตราความร้อน	5 ℃/ 10 ℃/ 15 ℃/ 20 ℃ (กำหนดเอง)/นาที
ตัวควบคุมตัวควบคุม	ตัวควบคุมหน้าจอสัมผัส LCD สีที่ตั้งโปรแกรมได้, อินเทอร์เฟซหลายภาษา, อีเธอร์เน็ต, USB
ระบบทำความเย็น	ระบบทำความเย็นการบีบอัดทางกลสารทำความเย็นที่เป็นมิตรกับสิ่งแวดล้อม

ตัวอย่างสถานการณ์:
ซัพพลายเออร์ยานยนต์ชั้นนำที่จำเป็นในการจำลองการทำงาน ECU ตลอดทั้งปีในกรอบเวลาที่บีบอัด การใช้แล็ปท็อปห้องวงจรอุณหภูมิ, ทีมเสร็จสิ้น1000รอบในเวลาน้อยกว่าหนึ่งเดือนระบุจุดอ่อนร่วมประสานที่อาจเกิดขึ้นก่อนที่พวกเขาจะถึงสนาม

ช่องทดสอบแรงกระแทกความร้อน

ช่องช็อตความร้อนได้รับการออกแบบสำหรับการทดสอบความเครียดที่รุนแรงห้องช็อตความร้อนอุตสาหกรรม รวมใน2-Zone ค่ะและ Theห้องช็อตความร้อน3โซนสำหรับการเปลี่ยนความร้อนเย็นอย่างรวดเร็วด้วยความสามารถในการทำซ้ำสูง

ความสามารถที่สำคัญของห้องช็อตความร้อนอุตสาหกรรม

ช่วงอุณหภูมิ:-70 °C ถึง220 °C
เวลาเปลี่ยนผ่าน:การสัมผัสใกล้ทันทีระหว่างโซนร้อนและเย็น
ความสามารถในการทำซ้ำได้:สอดคล้องกับหลายร้อยรอบ
การใช้งาน:เซมิคอนดักเตอร์ข้อต่อประสานอุปกรณ์อิเล็กทรอนิกส์ความน่าเชื่อถือสูง

ไฮไลท์:

ตรวจจับความล้มเหลวทันทีที่มองไม่เห็นภายใต้การขี่จักรยานความร้อนอย่างค่อยเป็นค่อยไป

รองรับการทดสอบความน่าเชื่อถือสูงในการบินและอวกาศยานยนต์และอิเล็กทรอนิกส์อุตสาหกรรม

สามารถรวมเข้ากับห้องขี่จักรยานความร้อน

โมเดลโมเดลจำลอง		TS-162	TS-340	TS-500	TS-1000
ปริมาณภายใน (มม.)		22L	72L	211L	505L
กำลังโหลด		20กิโลกรัมค่ะ	30กิโลกรัมค่ะ	50กิโลกรัมค่ะ	60กิโลกรัมค่ะ
ห้องเตรียมความร้อน	อุณหภูมิจำกัดด้านบน	220 ℃
	เวลาในการทำความร้อน	โดยรอบ ~ 200 ℃ ภายใน30นาที
ห้องพรี-คูล	ขีดจำกัดอุณหภูมิต่ำกว่า	-75 ℃
	เวลาในการทำความเย็น	โดยรอบ ~ -70 ℃ ภายใน30นาที
ห้องทดสอบ	ช่วงการเปิดรับแสงที่อุณหภูมิสูง	°C 20 ~ 200โดยรอบ
	ช่วงการเปิดรับแสงที่อุณหภูมิต่ำ	-65 ~ -5 °C
ความผันผวนของอุณหภูมิ		≤ ± 0.5 ℃
ส่วนเบี่ยงเบนอุณหภูมิ		≤ ± 3 ℃
เวลาการกู้คืนอุณหภูมิ		ภายใน5นาที
วัสดุภายในอาคาร		SUS304สแตนเลสสตีล
การกำหนดค่ามาตรฐาน		ชั้นวาง2ชั้น

ตัวอย่างสถานการณ์:
ผู้ผลิตเซมิคอนดักเตอร์จำลองการขี่จักรยานเปิด/ปิดมากห้องช็อตความร้อนอุตสาหกรรมเปิดเผยรอยแตกขนาดเล็กในบรรจุภัณฑ์ที่อาจทำให้เกิดความล้มเหลวของสนามในช่วงต้นป้องกันการเรียกคืนค่าใช้จ่าย

บรรลุการทดสอบการขี่จักรยานความร้อนระดับมืออาชีพที่มีห้องอุตสาหกรรม

ความน่าเชื่อถือของการทดสอบการปั่นจักรยานด้วยความร้อนไม่เพียงแต่ขึ้นอยู่กับโปรไฟล์การทดสอบเท่านั้นแต่ยังขึ้นอยู่กับตัวห้องด้วยห้องอุตสาหกรรมอิเล็กทรอนิกส์ตรวจสอบให้แน่ใจความแม่นยำความเสถียรและการทำซ้ำสำหรับทุกรอบ

ความสามารถในการ	ห้องธรรมดา	ห้องอุตสาหกรรมอิเล็กทรอนิกส์
อุณหภูมิสม่ำเสมอ	5 °C	1 °C
การควบคุมอัตราทางลาด	จำกัดผันผวน	5-20 °C/นาทีแม่นยำทำซ้ำได้
ความน่าเชื่อถือของวงจรในระยะยาว	ประสิทธิภาพการทำงานของไดรฟ์เมื่อเวลาผ่านไป	เสถียรในหลายแสนรอบ
การเปิดรับความเครียดมาก	การเปลี่ยนช้า	ใกล้-ทันทีร้อนเย็นโอน
การปรับแต่ง	มีจำนวนจำกัด	ปรับให้เข้ากับปริมาณห้องมาตรฐานรอบได้อย่างเต็มที่

ข้อดีที่สำคัญของห้องอุตสาหกรรม

ช่วงอุณหภูมิกว้าง:รักษา ± 1 °C ความสม่ำเสมอจาก-70 °C ถึง150 °C
อัตราทางลาดที่รวดเร็วและควบคุมได้:มากถึง20 °C/นาทีสำหรับการจำลองความเมื่อยล้าทางความร้อนที่สมจริง
ความเครียดจากความร้อนสูง:ตรวจจับจุดอ่อนที่มองไม่เห็นต่อการปั่นจักรยานทีละน้อย
ความน่าเชื่อถือในระยะยาว:ประสิทธิภาพที่สม่ำเสมอในการทดสอบเพิ่มเติม
ความสามารถในการทำซ้ำได้:โปรไฟล์ความร้อนที่เสถียรสำหรับการตรวจสอบการออกแบบคุณสมบัติการผลิตและการรับรอง

ตัวอย่างสถานการณ์:
ผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์ที่ใช้ห้องเปลี่ยนอุณหภูมิอย่างรวดเร็วอุตสาหกรรมเพื่อทดสอบโมดูลแบตเตอรี่ใหม่ หลายร้อยรอบเปิดเผยจุดอ่อนของตัวเชื่อมต่อที่อาจเกิดขึ้นในช่วงต้นป้องกันปัญหาการผลิตขนาดใหญ่

Thermal cycling Chamber หรือ Thermal shock Chamber: วิธีการเลือก?

การเลือกห้องที่เหมาะสมเป็นสิ่งสำคัญแล็ปท็อปให้โซลูชันทั้งสองที่มีความสามารถขั้นสูง:

Thermal cycling Chamber (อุตสาหกรรมปฏิบัติการ):การเปลี่ยนอย่างค่อยเป็นค่อยไปการวิเคราะห์ความเมื่อยล้าความน่าเชื่อถือในระยะยาว
ห้องช็อตความร้อน (อุตสาหกรรมปฏิบัติการ):การเปลี่ยนทันทีการตรวจจับความล้มเหลวทันที
กลยุทธ์ที่เหมาะสมที่สุด:ผู้ผลิตหลายรายรวมห้องอุตสาหกรรม

เหตุใดอุตสาหกรรม lib จึงโดดเด่น:

การควบคุมความร้อนด้วยความเร็วสูงและความแม่นยำสูงที่ได้รับการพิสูจน์แล้ว
การปรับแต่งที่ยืดหยุ่นสำหรับช่วงอุณหภูมิอัตราทางลาดและการนับรอบ
ได้รับความไว้วางใจในภาคยานยนต์การบินและอวกาศอิเล็กทรอนิกส์และการจัดเก็บพลังงาน

รับวิธีแก้ไขภายใน1 ~ 3ชั่วโมง

แล็ปท็อปให้มาช่องเปลี่ยนอุณหภูมิอย่างรวดเร็วและก็พร้อมห้องช็อตความร้อนที่มอบโซลูชันการทดสอบที่แม่นยำทำซ้ำได้และเชื่อถือได้ ด้วยการเลือกกลยุทธ์และอุปกรณ์การทดสอบที่เหมาะสมผู้ผลิตสามารถระบุความล้มเหลวที่อาจเกิดขึ้นได้ตั้งแต่เนิ่นๆเพิ่มประสิทธิภาพการออกแบบผลิตภัณฑ์และรับประกันประสิทธิภาพที่เชื่อถือได้ในภาคสนาม
