คุณสมบัติและประโยชน์ของห้องควบคุมสภาพอากาศ PV

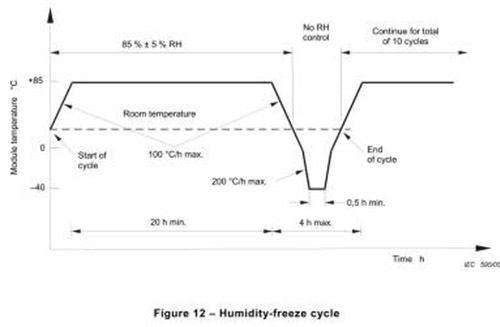

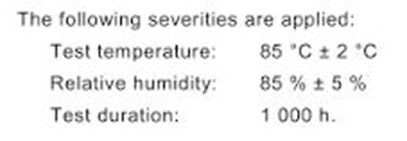

1. ในฐานะมืออาชีพผู้ผลิตตู้ควบคุมสภาพแวดล้อม, ห้องทดสอบโมดูล PV ของเราจำลองสภาพแวดล้อมอุณหภูมิและความชื้นต่างๆ ที่ผลิตภัณฑ์เซลล์แสงอาทิตย์อาจพบในกระบวนการใช้งานจริง เช่น สภาพภูมิอากาศในภูมิภาคต่างๆ การเปลี่ยนแปลงอุณหภูมิและความชื้นในฤดูกาลต่างๆ เป็นต้น สามารถทดสอบตามมาตรฐานสำหรับจุดพิเศษ เช่น อุณหภูมิ 85 และความชื้น 85



2. ประสิทธิภาพในการทดสอบสูง สามารถทดสอบผลิตภัณฑ์ PV หลายชิ้นพร้อมกัน หรือทดสอบผลิตภัณฑ์เดียวกันภายใต้สภาวะอุณหภูมิและความชื้นที่แตกต่างกันหลายแบบ นอกจากนี้ ความเร็วในการเพิ่มและลดอุณหภูมิของห้องควบคุมสภาพอากาศ PV ยังเร็วกว่า
3. ที่ยึดตัวอย่างปรับได้ ความสูงของที่ยึดตัวอย่างสามารถปรับได้เพื่อเพิ่มความเหมาะสมกับโมดูลเซลล์แสงอาทิตย์ขนาดต่างๆ มุมการวางโมดูลเซลล์แสงอาทิตย์ก็สามารถปรับได้เช่นกัน

4. ปัจจัยสภาพแวดล้อมที่ปรับแต่งเองได้ นอกจากอุณหภูมิและความชื้นแล้ว คุณยังสามารถปรับแต่งปัจจัยสภาพแวดล้อมอื่นๆ เช่น แสง ฝน ความเร็วลม ละอองเกลือ ฯลฯ ปัจจัยสภาพแวดล้อมเหล่านี้สามารถควบคุมแยกกันหรือร่วมกันได้

ข้อมูลจำเพาะของห้องควบคุมสภาพอากาศ PV
รุ่น |
PV-04 |
ขนาดภายใน (มม.) |
1300*700*1350 |
ขนาดภายนอก (มม.) |
1900*1100*1750 |
ปริมาตรภายใน |
1220L |
พารามิเตอร์ |
ช่วงอุณหภูมิ |
-60℃ ~ +100 ℃ |
ความผันผวนของอุณหภูมิ |
± 0.5 ℃ |
ค่าเบี่ยงเบนอุณหภูมิ |
± 2.0 ℃ |
ช่วงความชื้น |
20% ~ 98% RH |
ค่าเบี่ยงเบนความชื้น |
± 2.5% RH |
อัตราการเปลี่ยนแปลงอุณหภูมิ |
1 ~ 3.4℃ / นาที |
ขนาดแผง |
1M*2M |
ความจุแผง |
4 / 6 / 8 / 10 / 12 ชิ้น |
ตัวควบคุม |
ตัวควบคุมหน้าจอสัมผัส LCD สีแบบตั้งโปรแกรมได้ |
การเชื่อมต่ออีเทอร์เน็ต, เชื่อมต่อ PC, USB |
ความชื้น |
ระบบจ่ายน้ำ |
ระบบจ่ายน้ำอัตโนมัติ |
ระบบจ่ายน้ำ |
ระบบทำน้ำบริสุทธิ์ |
เครื่องทำความชื้น |
เครื่องทำความชื้นแบบระเหยผิวสแตนเลสแยกภายนอก |
การลดความชื้น |
อีวาพอเรเตอร์ |
เซ็นเซอร์ |
เซ็นเซอร์อุณหภูมิ |
PTR Platinum Resistance PT100Ω/MV คลาส A, ความแม่นยำ 0.001℃ |
เซ็นเซอร์ความชื้น |
เซ็นเซอร์กระเปาะแห้งและเปียก |
ถังน้ำในตัว (มม.) |
270*300*450 |
ขนาดหน้าต่างสังเกตการณ์ (มม.) |
330*370 |
การไหลเวียนของอากาศ |
พัดลมแบบหอยโข่ง |
อุปกรณ์ความปลอดภัย |
การป้องกันการเผาไหม้แห้งของเครื่องทำความชื้น; การป้องกันอุณหภูมิเกิน; การป้องกันกระแสเกิน;
การป้องกันแรงดันสูงของสารทำความเย็น; การป้องกันน้ำขาด; การป้องกันไฟรั่ว
|

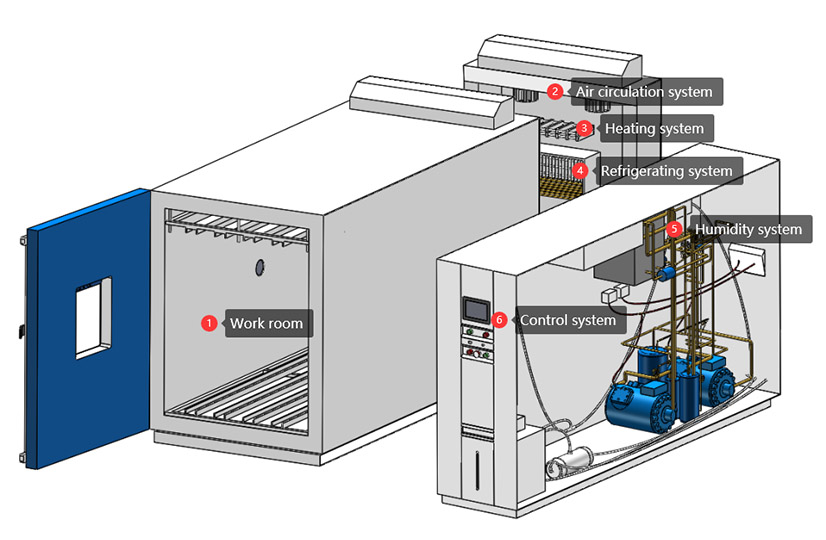

การกำหนดค่าของห้องควบคุมสภาพอากาศ PV

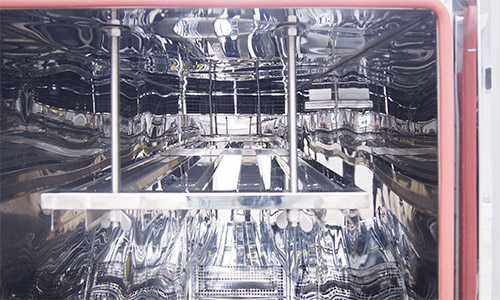

① ห้องทำงาน

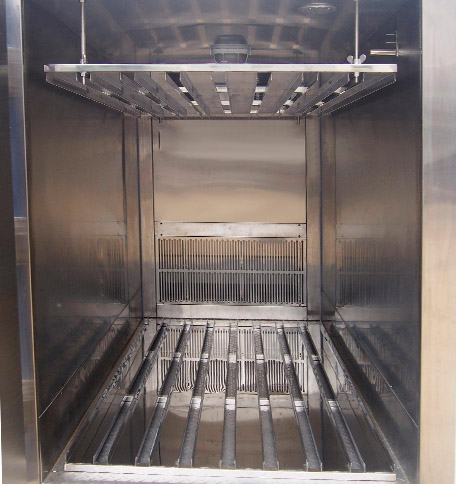

ห้องทำงานโดยทั่วไปออกแบบเป็นรูปทรงสี่เหลี่ยมเพื่ออำนวยความสะดวกในการวางแผงเซลล์แสงอาทิตย์ แผง PV วางในแนวตั้ง และมุมสามารถปรับได้ในแนวตั้ง มีชั้นวางตัวอย่างที่ด้านบนของห้องทำงานเพื่อยึดแผง PV ให้เข้าที่

② ระบบการไหลเวียนของอากาศ

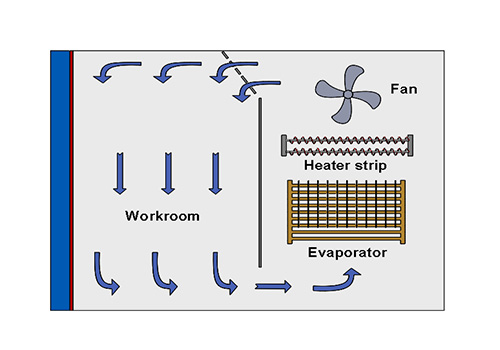

ระบบการไหลเวียนของอากาศประกอบด้วยพัดลมแบบหอยโข่งและเป็นส่วนประกอบหลักของระบบการไหลเวียนของอากาศ เนื่องจากห้องทำงานของตู้ทดสอบ PV มีขนาดใหญ่ จึงจำเป็นต้องมีการไหลเวียนของอากาศเพื่อให้แน่ใจว่าอุณหภูมิกระจายอย่างสม่ำเสมอ

③ ระบบทำความร้อน

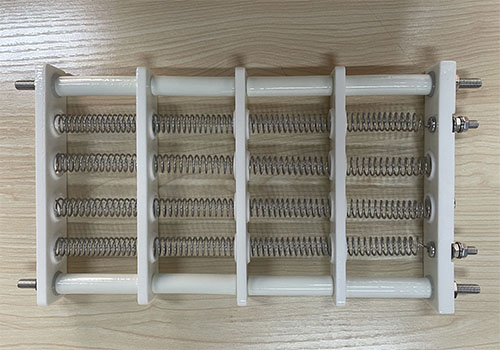

ระบบทำความร้อนส่วนใหญ่ประกอบด้วยลวดต้านทานกำลังสูง ลวดต้านทานเหล่านี้มีประสิทธิภาพและความเสถียรในการทำความร้อนสูงด้วยอัตรา 1-3.4℃/นาที และองค์ประกอบความร้อนกระจายอยู่ที่ด้านหลังของห้องควบคุมสภาพอากาศ PV

④ ระบบทำความเย็น

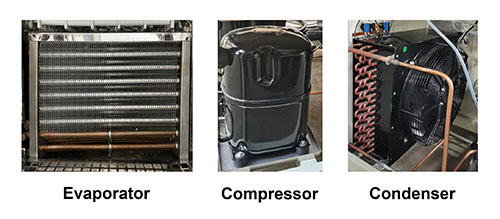

ระบบทำความเย็นประกอบด้วยคอมเพรสเซอร์ คอนเดนเซอร์ อุปกรณ์ลดความดัน และอีวาพอเรเตอร์ ส่วนประกอบทั้ง 4 นี้ก่อให้เกิดวงจรการทำความเย็น
.jpg)
⑤ ระบบความชื้น

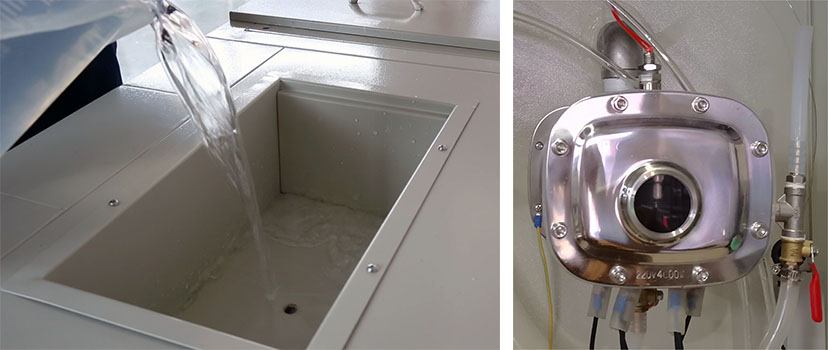

ระบบความชื้นใช้วิธีการเพิ่มความชื้นด้วยไอน้ำ ไอน้ำแรงดันต่ำถูกฉีดเข้าสู่พื้นที่ทดสอบโดยตรง ความชื้นอยู่ในช่วง 20%RH ถึง 98%RH

⑥ ระบบควบคุม

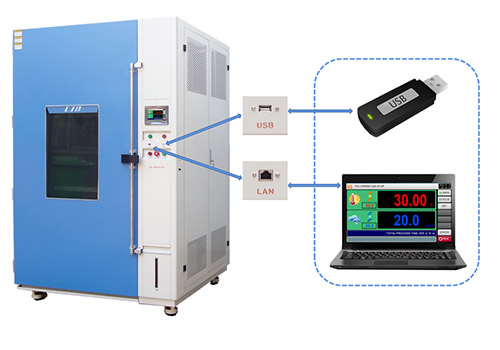

ตัวควบคุมหน้าจอสัมผัสสี PID แบบตั้งโปรแกรมได้ เชื่อมต่อกับคอมพิวเตอร์ผ่านเครือข่าย สามารถตั้งโปรแกรมเวลาในการทดสอบอุณหภูมิและความชื้น จำนวนรอบ ฯลฯ บนตัวควบคุม และสามารถดาวน์โหลดข้อมูลได้
