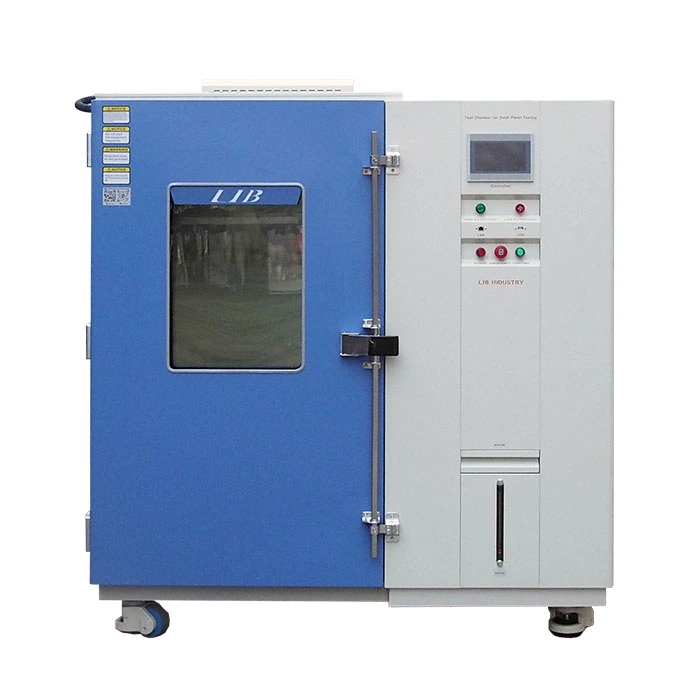

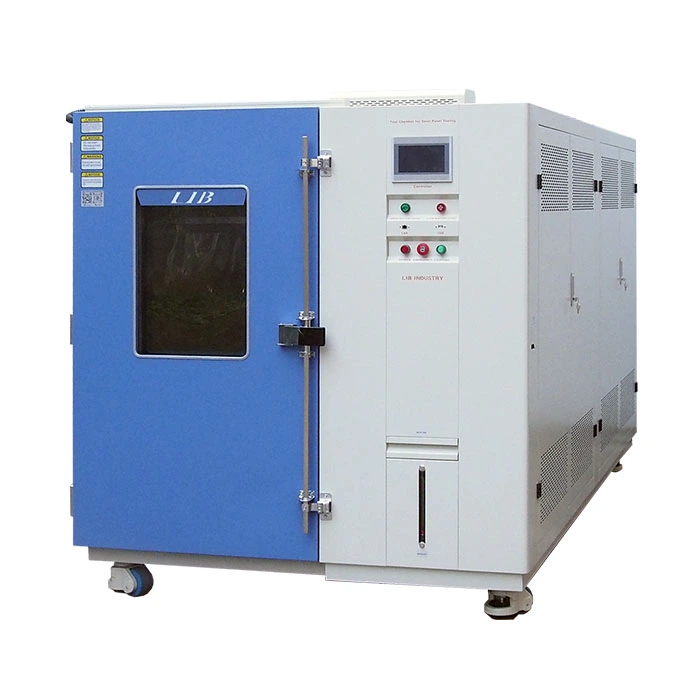

ห้องทดสอบโมดูล PV

ตู้ทดสอบแผงเซลล์แสงอาทิตย์ (PV) ใช้สำหรับทดสอบประสิทธิภาพของแผงเซลล์แสงอาทิตย์ (PV) สามารถจำลองสภาวะอุณหภูมิ ความชื้น ฯลฯ ที่แตกต่างกัน โดยช่วงอุณหภูมิสามารถอยู่ระหว่าง -60°C ถึง +100°C และช่วงความชื้นครอบคลุม 20%-98% RH ด้วยวิธีนี้ จะทำการทดสอบตัวบ่งชี้ประสิทธิภาพ เช่น ประสิทธิภาพการผลิตไฟฟ้าและความเสถียรของแผงเซลล์แสงอาทิตย์ในสภาพแวดล้อมต่างๆ



รุ่น DHPV-04, PV-04

มาตรฐาน IEC 62804, IEC 61215, IEC 61646, IEC 62108, UL 1703, JIS C-8990, C-8991, C-8917, C-8938

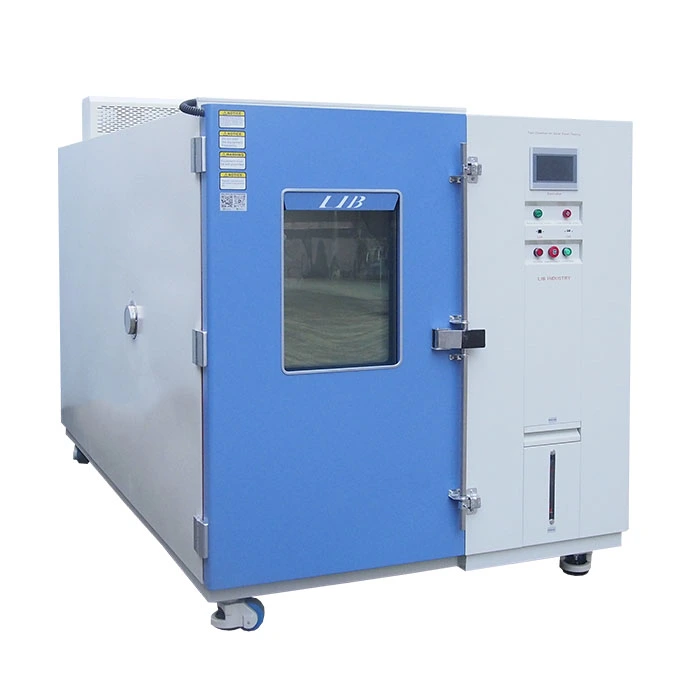

ภาพรวมของห้องทดสอบโมดูล PV สำหรับอุตสาหกรรมพลังงานแสงอาทิตย์


คุณสมบัติและประโยชน์ของห้องทดสอบโมดูล PV

1. เร่งกระบวนการเสื่อมสภาพของโมดูลโฟโตโวลตาอิกโดยการจำลองสภาวะแวดล้อมที่รุนแรง และประเมินประสิทธิภาพระยะยาวและความน่าเชื่อถือภายในระยะเวลาที่สั้นลง

2. ตามขนาดและการออกแบบของห้องทดสอบ สามารถทดสอบโมดูลโฟโตโวลตาอิกหลายแผ่นพร้อมกันได้ เพิ่มประสิทธิภาพการทดสอบและตอบสนองความต้องการในการทดสอบในกระบวนการผลิตขนาดใหญ่และการวิจัยและพัฒนา

3. ห้องทดสอบได้รับการออกแบบและผลิตตามมาตรฐานสากลและข้อกำหนดอุตสาหกรรมที่เกี่ยวข้อง เช่น IEC 61215, IEC 61646 เป็นต้น

4. สภาพแวดล้อมการทดสอบที่เสถียรและพารามิเตอร์การควบคุมที่แม่นยำช่วยให้ผลการทดสอบมีความสามารถในการทำซ้ำและการเปรียบเทียบได้ สำหรับโมดูลโฟโตโวลตาอิกเดียวกัน การทดสอบหลายครั้งภายใต้เงื่อนไขการทดสอบเดียวกันจะมีความเบี่ยงเบนของผลลัพธ์น้อย

ข้อมูลจำเพาะของห้องทดสอบโมดูล PV

รุ่น

PV-04

ขนาดภายใน (มม.)

1300*700*1350

ขนาดภายนอก (มม.)

1900*1100*1750

ปริมาตรภายใน

1220ลิตร

พารามิเตอร์

ช่วงอุณหภูมิ

-60℃ ~ +100 ℃

ความผันผวนของอุณหภูมิ

± 0.5 ℃

ค่าเบี่ยงเบนอุณหภูมิ

± 2.0 ℃

ช่วงความชื้น

20% ~ 98% RH

ค่าเบี่ยงเบนความชื้น

± 2.5% RH

อัตราการเปลี่ยนแปลงอุณหภูมิ

1 ~ 3.4℃ / นาที

ขนาดแผง

1ม.*2ม.

ความจุแผง

4 / 6 / 8 / 10 / 12 แผ่น

ตัวควบคุม

ตัวควบคุมหน้าจอสัมผัส LCD สีแบบโปรแกรมได้

การเชื่อมต่ออีเทอร์เน็ต, พีซีลิงก์, USB

ความชื้น

ระบบจ่ายน้ำ

การจ่ายน้ำอัตโนมัติ

ระบบจ่ายน้ำ

ระบบกรองน้ำ

เครื่องทำความชื้น

เครื่องทำความชื้นแบบระเหยผิวสแตนเลสแยกภายนอก

การลดความชื้น

อีแวปอเรเตอร์

เซ็นเซอร์

เซ็นเซอร์อุณหภูมิ

ตัวต้านทานแพลตตินัม PTR PT100Ω/MV ระดับ A ความแม่นยำ 0.001℃

เซ็นเซอร์ความชื้น

เซ็นเซอร์กระเปาะเปียกแห้ง

ถังน้ำในตัว (มม.)

270*300*450

ขนาดหน้าต่างมอง (มม.)

330*370

การหมุนเวียนอากาศ

พัดลมแรงเหวี่ยง

อุปกรณ์ความปลอดภัย

การป้องกันการเผาไหม้แห้งของเครื่องทำความชื้น; การป้องกันอุณหภูมิเกิน; การป้องกันกระแสเกิน;

การป้องกันแรงดันสูงของสารทำความเย็น; การป้องกันน้ำขาด; การป้องกันไฟรั่ว

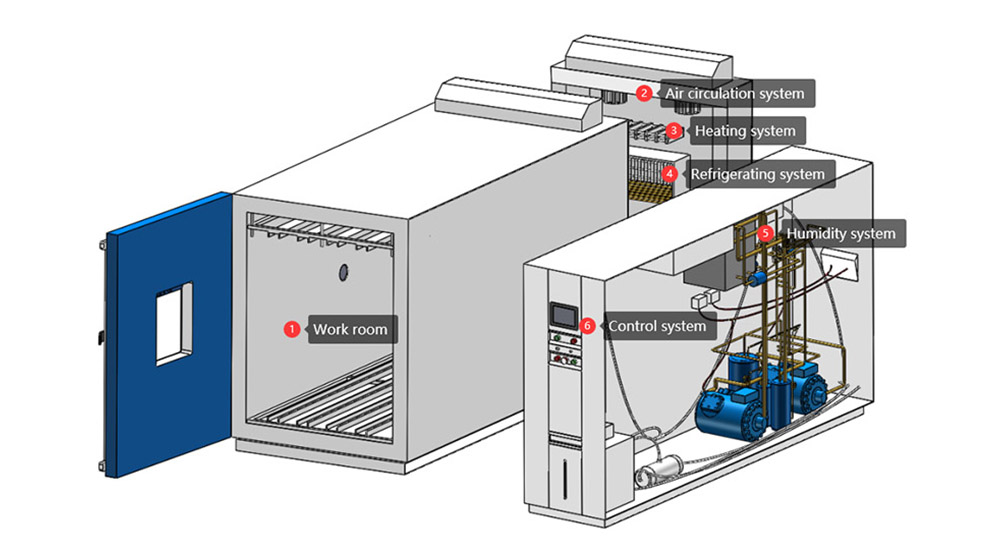

การกำหนดค่าห้องทดสอบโมดูล PV

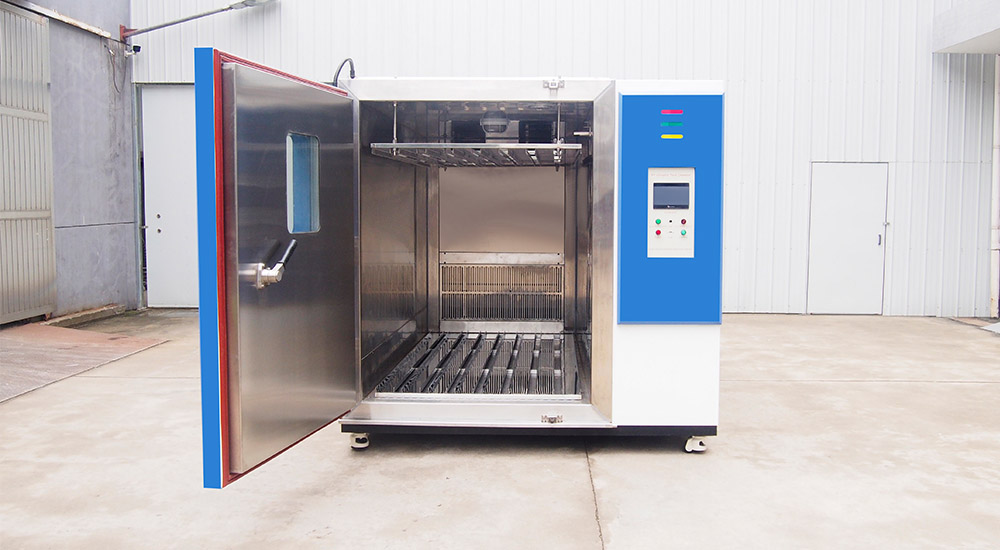

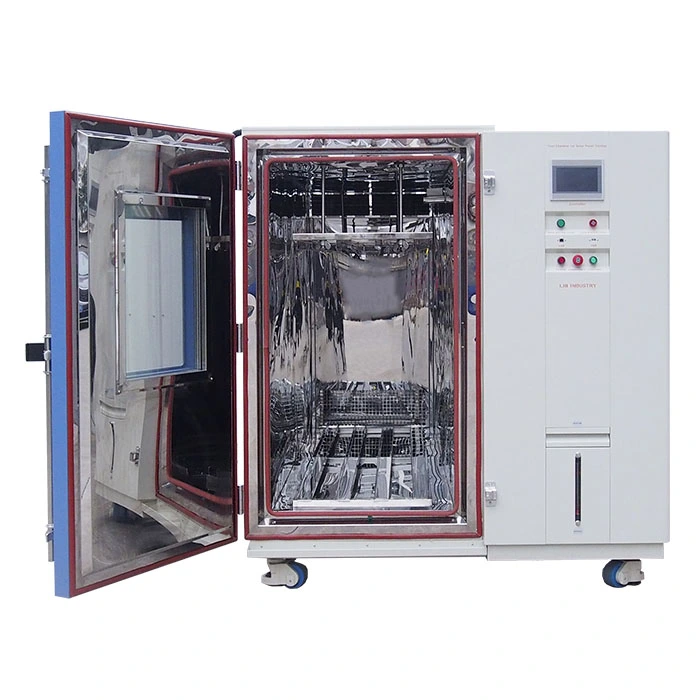

①ห้องทำงาน


  • ห้องทำงานใช้ SUS304 ที่ทนต่อการกัดกร่อนและอุณหภูมิสูง

  • ติดตั้งซีลยางซิลิโคนทนความร้อนสองชั้นระหว่างประตูและตัวเครื่อง

  • ติดตั้งเซ็นเซอร์อุณหภูมิและความชื้น

  • ที่ยึดตัวอย่างสามารถปรับได้ เช่น ปรับระยะห่างและมุมของที่ยึดตัวอย่าง เพื่อตอบสนองความต้องการทดสอบของโมดูล PV ที่มีข้อกำหนดแตกต่างกัน

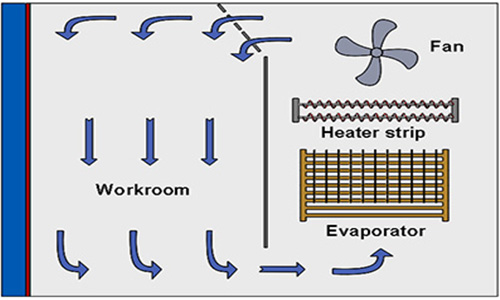

②ระบบหมุนเวียนอากาศ

ติดตั้งพัดลมแกนหลายตัว ส่งเสริมการไหลเวียนอากาศเพื่อให้อุณหภูมิ ความชื้น และปัจจัยสภาพแวดล้อมที่กำหนดเองอื่นๆ กระจายอย่างสม่ำเสมอในพื้นที่ทดสอบ หลีกเลี่ยงความแตกต่างของสภาพแวดล้อมในพื้นที่

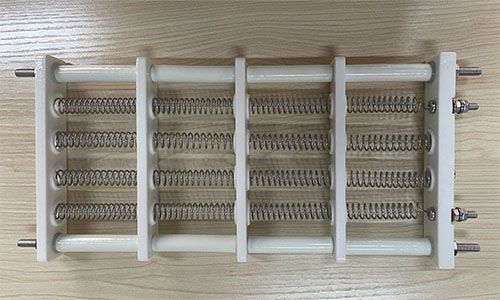

③ระบบทำความร้อน

การให้ความร้อนด้วยลวดต้านทานสามารถทำความร้อนอากาศภายในห้องทดสอบได้อย่างรวดเร็วและสม่ำเสมอเพื่อให้อุณหภูมิสูงขึ้นด้วยอัตรา 1-3.4℃/นาที pv_module_test_chamber10.jpg

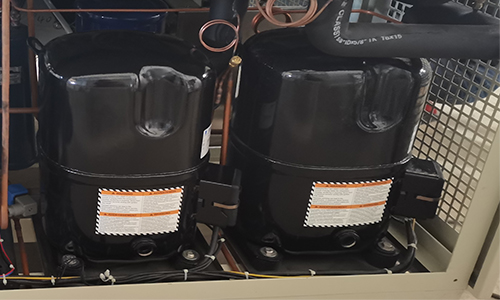

④ระบบทำความเย็น

ระบบทำความเย็นใช้การทำความเย็นแบบอัดเชิงกล ประกอบด้วยคอมเพรสเซอร์ คอนเดนเซอร์ อีแวปอเรเตอร์ วาล์วปีกผีเสื้อ และส่วนประกอบอื่นๆ

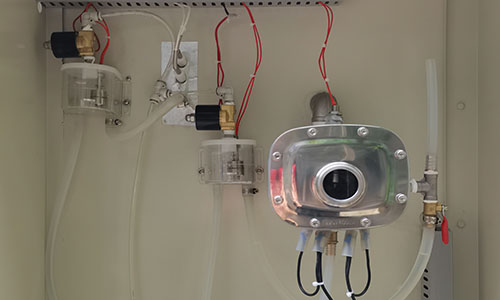

⑤ระบบความชื้น

เครื่องทำความชื้นแบบไอน้ำที่เปลี่ยนน้ำเป็นไอน้ำและเพิ่มความชื้นภายในห้องทดสอบ pv_module_test_chamber12_(2).jpg

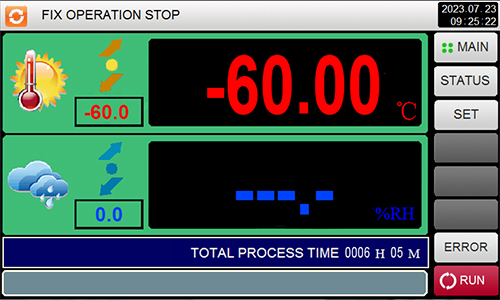

⑥ระบบควบคุม

ตัวควบคุมหน้าจอสัมผัส LCD สีแบบโปรแกรมได้ ตัวควบคุมสามารถควบคุมได้อย่างแม่นยำตามพารามิเตอร์ที่ตั้งไว้เพื่อปรับสภาพแวดล้อมการทดสอบโดยอัตโนมัติ pv_module_test_chamber11.jpg
