ภายในห้องช็อตความร้อนของไบแอล: การออกแบบสองโซนและสามโซนช่วยเร่งการทดสอบความน่าเชื่อถือได้อย่างไร

Sep 03 2025
Table of Content [Hide]

    เมื่อสภาพโลกแห่งความเป็นจริงกระทบอย่างหนัก

    ลองนึกภาพชุดควบคุมอิเล็กทรอนิกส์ (ECU) ของรถยนต์ในเช้าวันที่อากาศเย็นมกราคมในภาคเหนือของแคนาดา ในรุ่งอรุณมันใบหน้า-40-°C ชั่วโมงต่อมาหลังจากที่เครื่องยนต์ทำงานอุณหภูมิภายในอาจสูงกว่า80-°C วิศวกรไม่สามารถรอปีเพื่อดูว่า ECU มีชีวิตอยู่หรือไม่-นี่คือที่ห้องช็อตความร้อนเข้ามาจำลองการเปลี่ยนแปลงของอุณหภูมิที่รุนแรงและรวดเร็วเพื่อเปิดเผยช่องโหว่ก่อนที่ผลิตภัณฑ์จะถึงสนาม

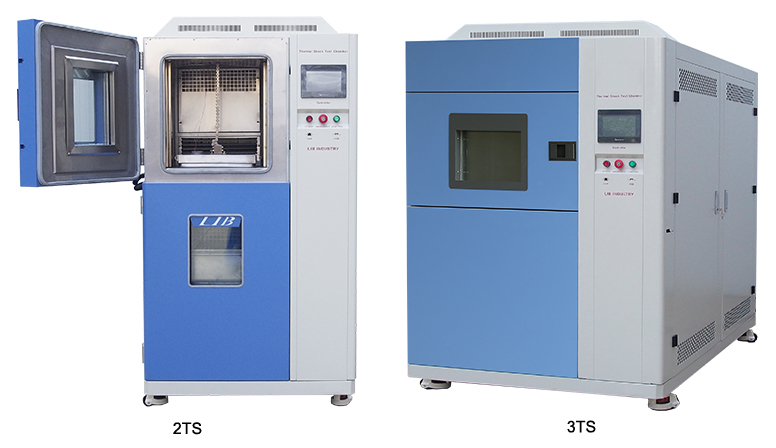

    ความแตกต่างของโครงสร้าง: Dual-Zone vs. Three-Zone

    ลักษณะที่ปรากฏ

    Dual-Zone (2TS Series)

    สามโซน (ชุด3TS)

    รูปแบบห้องห้อง

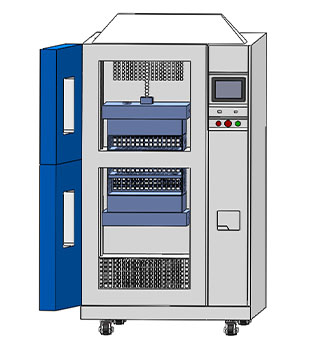

    สองห้องอิสระ (ร้อนและเย็น) ซ้อนกันในแนวตั้ง

    สามห้อง (ร้อน, โดยรอบ, เย็น) พร้อมโซนตัวอย่างคงที่

    การถ่ายโอนตัวอย่าง

    ตะกร้าเคลื่อนย้ายได้ shuttles ตัวอย่างระหว่างโซนใน ≤ 3 S

    การไหลของอากาศสลับ redirects อากาศร้อน/เย็นไปยังตัวอย่างนิ่งใน ≤ 15 S

    สไตล์การเปลี่ยนผ่าน

    สร้างการเปลี่ยนแปลงอุณหภูมิที่รุนแรงอย่างกะทันหัน

    ให้ระยะแวดล้อมระดับกลางสำหรับการเปลี่ยนทีละน้อย

    ความเครียดทางกล

    การเคลื่อนไหวของตะกร้าอาจเพิ่มความเครียดทางกลเล็กน้อยให้กับตัวอย่าง

    ไม่มีการเคลื่อนไหว-เหมาะสำหรับชุดประกอบที่เปราะบางหรือแม่นยำ

    ประสิทธิภาพของพื้นที่

    ขนาดกะทัดรัดประหยัดพื้นที่สำหรับห้องปฏิบัติการขนาดเล็ก

    รอยเท้าขนาดใหญ่แต่รองรับการทดสอบที่ละเอียดอ่อน


    ภาพรวมข้อมูลจำเพาะ

    ฟีเจอร์

    Dual-Zone (2TS Series)

    สามโซน (ชุด3TS)

    โครงสร้างของโครงสร้าง

    โซนร้อนและเย็นพร้อมตะกร้าทดสอบที่สามารถเคลื่อนย้ายได้ (ถ่ายโอน ≤ 3 ≤ S)

    ร้อน, รอบข้าง, โซนเย็นพร้อมตัวอย่างเครื่องเขียน, การสลับอากาศ

    ปริมาณและโหลด

    22   L-505 L L, 20-60  kg

    100เอบีเอสL-500 April, 10-35พร้อมด้วยกิโลกรัม

    ช่วงอุณหภูมิอุณหภูมิ

    ร้อน: สูงถึง220 − °C เย็น:-75   °C

    ร้อน: สูงถึง220 − °C เย็น:-75   °C

    ความถูกต้องของ

    0.5เงินสเตอร์ลิง °C

    การควบคุมและความปลอดภัย

    หน้าจอสัมผัส PLC, อีเธอร์เน็ต, การป้องกันอุณหภูมิเกิน/กระแสเกิน/การรั่วไหล

    เหมือนกันบวกโปรแกรมหลายขั้นตอนและการตรวจสอบระยะไกล

    การใช้งานที่แนะนำ

    การทดสอบอย่างรวดเร็วความถี่สูง: PCBs, เซมิคอนดักเตอร์, เซ็นเซอร์, โมดูล ECU

    ชุดประกอบขนาดใหญ่หรือละเอียดอ่อน: Avionics การบินและอวกาศ, อุปกรณ์ทางทหาร, เครื่องมือความแม่นยำ

    การปรับแต่ง

    ปริมาณช่วงอุณหภูมิการถ่ายโอนของเหลวไปยังของเหลวหรืออากาศไปยังของเหลว

    ปริมาณน้ำหนักคุณลักษณะด้านความปลอดภัยกระบวนการพิเศษ

    การตีความ:

    ห้อง dual-Zone excel ที่การขี่จักรยานอย่างรวดเร็วสำหรับส่วนประกอบขนาดเล็กเผยให้เห็นรอยแตกขนาดเล็กหรือความเมื่อยล้าประสาน

    ให้การควบคุมการเปลี่ยนแบบค่อยเป็นค่อยไปเหมาะสำหรับชุดประกอบที่ละเอียดอ่อนหรือขนาดใหญ่ที่มีเสถียรภาพตัวอย่างเป็นสิ่งสำคัญ

    ตรงตามมาตรฐานสากล

    ตามมาตรฐานสากลที่ได้รับการยอมรับ:

    --IEC 60068-2-14-การทดสอบการเปลี่ยนอุณหภูมิ
    --MIL-STD-883-ช็อตความร้อนไมโครอิเล็กทรอนิกส์
    --C0025 JIS-การทดสอบอุปกรณ์อิเล็กทรอนิกส์ของญี่ปุ่น

    การรับรองเหล่านี้ช่วยให้มั่นใจได้ว่าผลการทดสอบได้รับการยอมรับทั่วโลกสำหรับคุณสมบัติผลิตภัณฑ์

    การใช้งานในโลกแห่งความเป็นจริง

    · ยานยนต์: ห้องสองโซนตรวจสอบชุดแบตเตอรี่ EV เซ็นเซอร์และ ECUs ภายใต้การจำลองฤดูหนาวสู่ฤดูร้อนอย่างรวดเร็วมักจะเปิดเผยการแตกหักของข้อต่อประสานหลังจากรอบน้อยลง

    · การบินและอวกาศ: สามโซน Chambers ความเครียด Avionics บอร์ดสำหรับ DO-160การปฏิบัติเผยให้เห็นค่อยเป็นค่อยไป delamination และความร้อนความเมื่อยล้าภายใต้ระยะยาวการดำเนินงาน

    · อิเล็กทรอนิกส์: เวเฟอร์เซมิคอนดักเตอร์และ PCBs ทนหลายร้อยพันรอบในทั้งสองประเภทห้องผลิตข้อมูลเชิงลึกที่แตกต่างกันในความล้มเหลวในช่วงต้นเทียบกับการย่อยสลายในระยะยาว

    · เครื่องมือป้องกันและความแม่นยำ: การทดสอบแบบสามโซนแบบอยู่กับที่ช่วยลดการกระแทกทางกลช่วยให้มั่นใจได้ว่าการจัดตำแหน่งด้วยแสงและการสอบเทียบที่แม่นยำยังคงเหมือนเดิมแม้หลังจากการขี่จักรยานด้วยอุณหภูมิที่รุนแรง

    โดยการจำลองเงื่อนไขที่สมจริงวิศวกรสามารถตรวจจับจุดอ่อนปรับแต่งการออกแบบและลดความล้มเหลวของสนามที่มีราคาแพง

    ข้อดีทางวิศวกรรมห้องทดสอบแรงกระแทกความร้อนของแอล

    · การถ่ายโอนอย่างรวดเร็วแต่แม่นยำ (≤ 3 ≤ S ใน dual-Zone, ≤ 15 ≤ S ในสามโซน)

    · การกู้คืนอุณหภูมิอย่างรวดเร็ว (≤ 5 ≤ นาที)

    · ขนาดห้องที่ปรับแต่งได้สำหรับตัวอย่างทั้งขนาดเล็กและขนาดใหญ่

    · หน้าจอสัมผัส PLC ขั้นสูงพร้อมการสนับสนุนหลายโปรแกรมและการตรวจสอบระยะไกล

    · ความปลอดภัยและประสิทธิภาพ: การป้องกันอุณหภูมิเกิน, การล้างไนโตรเจนเสริม, เครื่องทำความเย็นที่ประหยัดพลังงาน

    คุณสมบัติเหล่านี้ทำให้ห้องโดยรอบเชื่อถือได้ปลอดภัยและปรับให้เข้ากับอุตสาหกรรมต่างๆ

    สรุปและเรียกร้องให้ดำเนินการ

    การทดสอบการช็อกด้วยความร้อนเป็นสะพานเชื่อมช่องว่างระหว่างการจำลองในห้องปฏิบัติการและประสิทธิภาพในโลกแห่งความเป็นจริง ด้วยห้องเตรียมห้องแบบ dual-Zone และ Three-Zone วิศวกรสามารถเลือกเครื่องมือที่เหมาะสมสำหรับเป้าหมายได้ไม่ว่าจะต้องการการคัดกรองจุดอ่อนหรือข้อมูลเชิงลึกความน่าเชื่อถือในระยะยาวอย่างรวดเร็ว

    พร้อมที่จะยกระดับการทดสอบผลิตภัณฑ์ของคุณหรือไม่? สำรวจห้องช็อตความร้อนแบบเต็มรูปแบบของ Li หรือติดต่อผู้เชี่ยวชาญของเราที่Inquiry@libtestchamber.comเพื่อออกแบบโซลูชันที่กำหนดเองที่เหมาะกับความต้องการของคุณ
