อุปกรณ์ทดสอบ IPX9K: มาตรฐานการทดสอบการป้องกันที่อุณหภูมิและความดันสูง

Aug 29 2024
Table of Content [Hide]

    การทดสอบการกันน้ำรหัส IP ในการทดสอบชิ้นส่วนยานยนต์และผลิตภัณฑ์อื่นๆใช้เพื่อตรวจสอบความรัดกุมของผลิตภัณฑ์และให้ความน่าเชื่อถือของคุณภาพของผลิตภัณฑ์ IS016750, DIN40050, IS020653 Series ทดสอบกันน้ำเกรดที่รุนแรงที่สุดคือ IPX9K นอกจากนี้ผลิตภัณฑ์อิเล็กทรอนิกส์ต่างๆชิ้นส่วนรถยนต์เครื่องจักรและอุปกรณ์ทำงานภายใต้สภาพแวดล้อมที่แตกต่างกันหันหน้าไปทางความหลากหลายของการทดสอบที่รุนแรง เห็นได้ชัดว่าอุปกรณ์ทดสอบ IPX9K เป็นสิ่งสำคัญซึ่งใช้ในการจำลองผลกระทบของสเปรย์ภายใต้สภาพแวดล้อมที่มีอุณหภูมิสูงและความดันสูงเพื่อตรวจสอบประสิทธิภาพการป้องกันของผลิตภัณฑ์

    Ⅰ 、ภาพรวมของอุปกรณ์ทดสอบ IPX9K

    อุปกรณ์ทดสอบ IPX9K เป็นอุปกรณ์ที่ออกแบบมาโดยเฉพาะเพื่อทดสอบระดับการป้องกัน IPX9K ระดับการป้องกัน IPX9K หมายความว่าผลิตภัณฑ์สามารถรักษาการทำงานปกติในสภาพแวดล้อมที่มีอุณหภูมิสูงและการฉีดน้ำแรงดันสูงปราศจากการบุกรุกของน้ำและความเสียหาย การป้องกันระดับนี้มักเหมาะสำหรับสถานการณ์การใช้งานพิเศษบางอย่างเช่นชิ้นส่วนรถยนต์อุปกรณ์กลางแจ้งเครื่องจักรอุตสาหกรรมฯลฯซึ่งอาจเผชิญกับสภาพแวดล้อมที่รุนแรงเช่นสเปรย์แรงดันสูง, อุณหภูมิสูงและความชื้นสูงระหว่างการใช้งาน

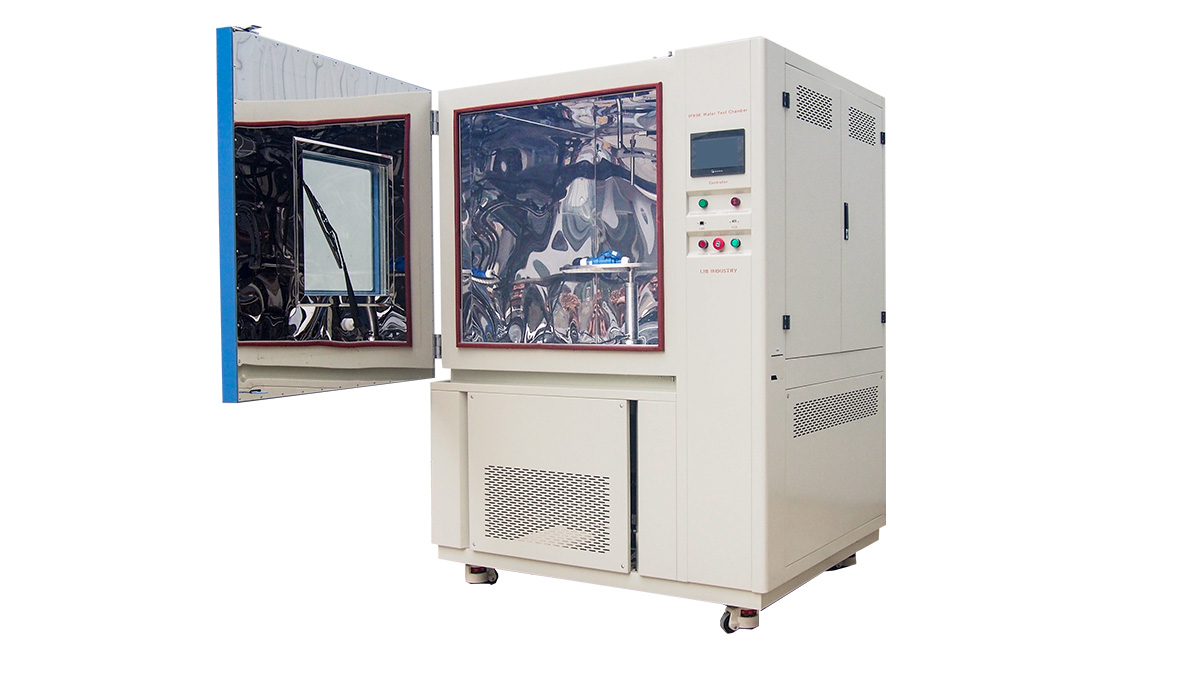

    อุปกรณ์ทดสอบ IPX9K ส่วนใหญ่ประกอบด้วยห้อง, ระบบฉีดพ่นน้ำ, ระบบทำความร้อน, ระบบควบคุมฯลฯห้องทำจาก SUS304ที่มีความต้านทานการกัดกร่อนที่ดีและการปิดผนึก ระบบสเปรย์ประกอบด้วยหัวฉีดแรงดันสูงหลายแบบซึ่งสามารถผลิตอุณหภูมิสูงและการฉีดน้ำแรงดันสูง ระบบทำความร้อนใช้เพื่อให้ความร้อนกับอุณหภูมิที่ต้องการ ระบบควบคุมใช้ควบคุมอุณหภูมิความดันเวลาในการฉีดฯลฯ

    Ⅱ 、ข้อกำหนดของมาตรฐานการทดสอบการป้องกัน IPX9K

    1.เงื่อนไขการทดสอบ

    มาตรฐานการทดสอบการป้องกัน IPX9K ต้องทดสอบภายใต้อุณหภูมิและความดันสูง โดยเฉพาะอุณหภูมิของน้ำที่ทดสอบควรอยู่ระหว่าง80 ° C ± 5 ° C และแรงดันในการฉีดควรอยู่ระหว่าง8000kPa กับ10000kPa เมื่อทำการทดสอบควรติดตั้งผลิตภัณฑ์บนชั้นวางเฉพาะเพื่อให้แน่ใจว่าสเปรย์น้ำสามารถครอบคลุมพื้นผิวของผลิตภัณฑ์ได้อย่างสม่ำเสมอ

    2.วิธีการทดสอบ

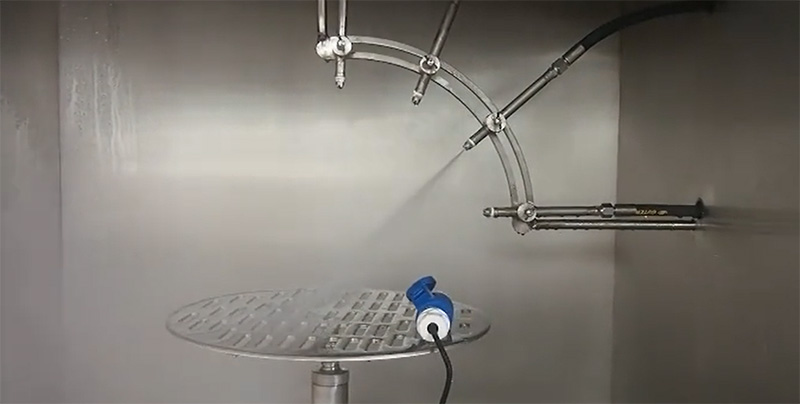

    การทดสอบการป้องกัน IPX9K ดำเนินการโดยการฉีด ในระหว่างการทดสอบผลิตภัณฑ์จะถูกวางไว้ในห้องทำงานและระบบการฉีดพ่นน้ำจะเริ่มฉีดพ่นที่อุณหภูมิสูงและน้ำแรงดันสูงไปยังพื้นผิวของผลิตภัณฑ์ มุมและระยะห่างของสเปรย์น้ำควรเป็นไปตามข้อกำหนดมาตรฐานเพื่อให้มั่นใจถึงความถูกต้องของการทดสอบ โดยปกติเวลาในการทดสอบคือ30วินาทีและเวลาในการฉีดคือ5วินาทีในแต่ละทิศทางรวมสี่ทิศทาง0 °,30 °,60 °,90 °


    3.เกณฑ์

    เกณฑ์สำหรับการทดสอบการป้องกัน IPX9K ส่วนใหญ่จะขึ้นอยู่กับประสิทธิภาพและลักษณะของผลิตภัณฑ์หลังจากการทดสอบ หากผลิตภัณฑ์สามารถทำงานได้ตามปกติหลังจากการทดสอบไม่มีการรั่วไหลการซึมของน้ำความเสียหายและปรากฏการณ์อื่นๆถือว่าผลิตภัณฑ์ตรงตามข้อกำหนดของระดับการป้องกัน IPX9K มิฉะนั้นถือว่าผลิตภัณฑ์ไม่เป็นไปตามข้อกำหนด

    ≫ หลักการทำงานของอุปกรณ์ทดสอบ IPX9K

    หลักการทำงานของอุปกรณ์ทดสอบ IPX9K ส่วนใหญ่จะให้ความร้อนกับอุณหภูมิที่ต้องการผ่านระบบทำความร้อนแล้วดันน้ำไปยังความดันที่ต้องการผ่านปั๊มแรงดันสูง, และสุดท้ายฉีดพ่นน้ำที่มีอุณหภูมิสูงและแรงดันสูงไปยังพื้นผิวของผลิตภัณฑ์ผ่านหัวฉีด ในระหว่างการทดสอบระบบควบคุมจะตรวจสอบพารามิเตอร์ของอุปกรณ์ทดสอบแบบเรียลไทม์เช่นอุณหภูมิความดันเวลาฉีดฯลฯและดำเนินการควบคุมอัตโนมัติตามโปรแกรมที่ตั้งไว้


    ② 、ระบบหมุนเวียนน้ำ


    ระบบการไหลเวียนของน้ำของห้องทดสอบ IPX9K มักจะมีลักษณะดังต่อไปนี้:

    1.แหล่งน้ำ:

    -ความต้องการน้ำ: โดยทั่วไปแนะนำให้ใช้น้ำบริสุทธิ์หรือน้ำกลั่นเพื่อลดผลกระทบของสิ่งสกปรกในน้ำบนอุปกรณ์และผลการทดสอบ, เพื่อป้องกันปัญหาเช่นการอุดตันของหัวฉีดหรือการก่อตัวของขนาดในอุปกรณ์

    2.กระบวนการวงจร:

    -การสูบน้ำ: น้ำในถังจะถูกลบออกผ่านปั๊ม ปั๊มเป็นแหล่งพลังงานของการไหลเวียนของน้ำมักจะใช้ Aปั๊มที่มีกำลังและแรงดันบางอย่างเช่นปั๊มลูกสูบแรงดันสูงและอุณหภูมิสูงที่นำเข้าจากอิตาลีเพื่อตอบสนองความต้องการแรงดันน้ำสูงที่ต้องการโดยการทดสอบ IPX9K

    -การกู้คืน: น้ำที่ฉีดพ่นจะไหลกลับเข้าไปในถังเสร็จสิ้นรอบน้ำ

    3.ระบบและฟังก์ชันที่เกี่ยวข้อง:

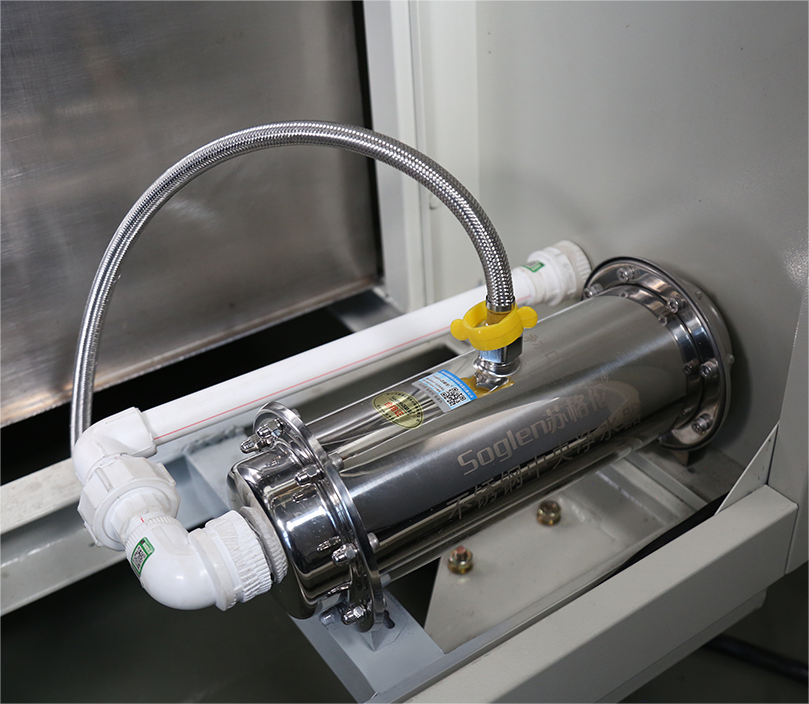

    -อุปกรณ์กรอง: เพื่อให้แน่ใจว่าสะอาดของน้ำหมุนเวียนและป้องกันสิ่งสกปรกจากความเสียหายชิ้นส่วนเช่นหัวฉีดและปั๊มหรือส่งผลกระทบต่อผลการทดสอบ, อุปกรณ์กรองอาจติดตั้งในระบบหมุนเวียนน้ำเพื่อกรองสิ่งสกปรกในน้ำ


    เมื่อใช้ห้องทดสอบ IPX9K ควรใช้ระบบหมุนเวียนน้ำอย่างถูกต้องและบำรุงรักษาตามคำแนะนำในการใช้งานของอุปกรณ์เพื่อให้มั่นใจถึงประสิทธิภาพของอุปกรณ์และความน่าเชื่อถือของผลการทดสอบ ระบบหมุนเวียนน้ำอัตโนมัติไม่เพียงแต่ช่วยประหยัดน้ำลดต้นทุนการทดสอบแต่ยังช่วยให้มั่นใจได้ถึงความเสถียรและความสม่ำเสมอของเงื่อนไขการทดสอบและอำนวยความสะดวกในการบำรุงรักษาและการจัดการอุปกรณ์


    สรุปสรุปดี

    ในฐานะที่เป็นอุปกรณ์ทดสอบการป้องกันที่สำคัญอุปกรณ์ทดสอบ IPX9K มีบทบาทสำคัญในการควบคุมคุณภาพผลิตภัณฑ์และการตรวจสอบความน่าเชื่อถือ ผ่านความเข้าใจในเชิงลึกของอุปกรณ์ทดสอบ IPX9K และมาตรฐานการทดสอบการป้องกันที่เกี่ยวข้องอุปกรณ์นี้สามารถใช้งานได้ดีขึ้นและประสิทธิภาพการป้องกันและคุณภาพของผลิตภัณฑ์สามารถปรับปรุงได้
