วิธีการช็อกอุณหภูมิสำหรับห้องทดสอบช็อกความร้อนคืออะไร?

May 30 2024

Table of Content [Hide]

A Aห้องช็อตความร้อนใช้เพื่อทดสอบความสามารถของผลิตภัณฑ์ในการทนต่อสภาพแวดล้อมที่มีอุณหภูมิสูงและต่ำมากและเพื่อสังเกตการเปลี่ยนแปลงทางเคมีหรือทางกายภาพที่เกิดจากการขยายตัวทางความร้อนและการหดตัวของตัวอย่างการทดสอบได้อย่างรวดเร็ว

เพื่อตอบสนองความต้องการของตลาดที่แตกต่างกันห้องทดสอบความร้อนช็อกสามารถแบ่งออกเป็นสามประเภทต่อไปนี้ขึ้นอยู่กับวิธีการช็อกอุณหภูมิที่ใช้:

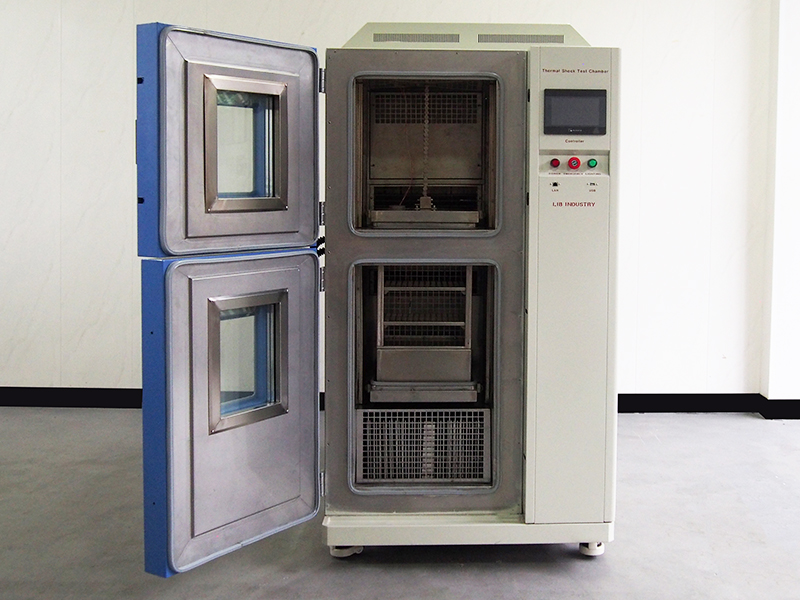

ห้องทดสอบแรงกระแทกความร้อนแบบอากาศ2โซน

วิธีสองโซน: ห้องทดสอบความร้อนช็อตแบ่งออกเป็นสองส่วน: ห้องอุณหภูมิสูงและห้องอุณหภูมิต่ำ, ซึ่งเชื่อมต่อผ่านตะกร้าแขวนหรือแทร็กและอุปกรณ์อื่นๆตรงกลางเพื่อถ่ายโอนตัวอย่างอย่างรวดเร็ว ตะกร้าแขวนห้องทดสอบแรงกระแทกแบบสองโซนสามารถเคลื่อนที่เพื่อให้เกิดการแปลงอุณหภูมิภายในสามวินาที อุณหภูมิของห้องอุณหภูมิสูงสามารถเข้าถึง220 ℃ และห้องอุณหภูมิต่ำสามารถเข้าถึง-75 ℃

วิธีการทดสอบ: ตัวอย่างจะอยู่ภายใต้สภาพแวดล้อมที่มีอุณหภูมิสูงในห้องที่มีอุณหภูมิสูงเป็นระยะเวลาหนึ่งเช่นที่150 ° C เป็นเวลา1ชั่วโมง, จากนั้นถ่ายโอนไปยังห้องอุณหภูมิต่ำอย่างรวดเร็ววางไว้ในสภาพแวดล้อมที่มีอุณหภูมิต่ำ-40 ° C เป็นเวลา1ชั่วโมง เพื่อให้สามารถทนต่อการเปลี่ยนแปลงของอุณหภูมิที่รุนแรงจากอุณหภูมิสูงถึงต่ำได้ในเวลาอันสั้นและในทางกลับกัน

ตัวอย่างเช่นการทดสอบชิปของผลิตภัณฑ์อิเล็กทรอนิกส์หลังจากทำงานในสภาพแวดล้อมที่มีอุณหภูมิสูงเป็นระยะเวลาหนึ่งให้เข้าสู่สภาพแวดล้อมที่มีอุณหภูมิต่ำทันทีสามารถตรวจจับความเสถียรของชิปเมื่ออุณหภูมิเปลี่ยนแปลงเพื่อดูว่าจะมีไฟฟ้าลัดวงจรวงจรเปิดหรือการดริฟท์พารามิเตอร์ประสิทธิภาพและปัญหาอื่นๆหรือไม่ เวลาในการแปลงอุณหภูมิของวิธีการสองโซนจะถูกวัดในไม่กี่วินาทีและสามารถรับรู้ช็อตอุณหภูมิได้อย่างรวดเร็วแต่การเปลี่ยนแปลงของอุณหภูมินั้นรุนแรงและรุนแรงมากขึ้น

โมเดลโมเดลจำลอง		TS-162	TS-340
ขนาดภายใน (มม.)		300300250	450450360
ขนาดโดยรวม (มม.)		15608701545	171010201845
ปริมาณภายใน (มม.)		22L	72L
กำลังโหลด		20กิโลกรัมค่ะ	30กิโลกรัมค่ะ
ห้องเตรียมความร้อน	อุณหภูมิจำกัดด้านบน	220 ℃
	เวลาในการทำความร้อน	โดยรอบ ~ 200 ℃ ภายใน30นาที
ห้องพรี-คูล	ขีดจำกัดอุณหภูมิต่ำกว่า	-75 ℃
	เวลาในการทำความเย็น	โดยรอบ ~ -70 ℃ ภายใน30นาที
ห้องทดสอบ	ช่วงการเปิดรับแสงที่อุณหภูมิสูง	°C 20 ~ 200โดยรอบ
	ช่วงการเปิดรับแสงที่อุณหภูมิต่ำ	-65 ~ -5 °C
ความผันผวนของอุณหภูมิ		≤ ± 0.5 ℃
ส่วนเบี่ยงเบนอุณหภูมิ		≤ ± 3 ℃
เวลาการกู้คืนอุณหภูมิ		ภายใน5นาที

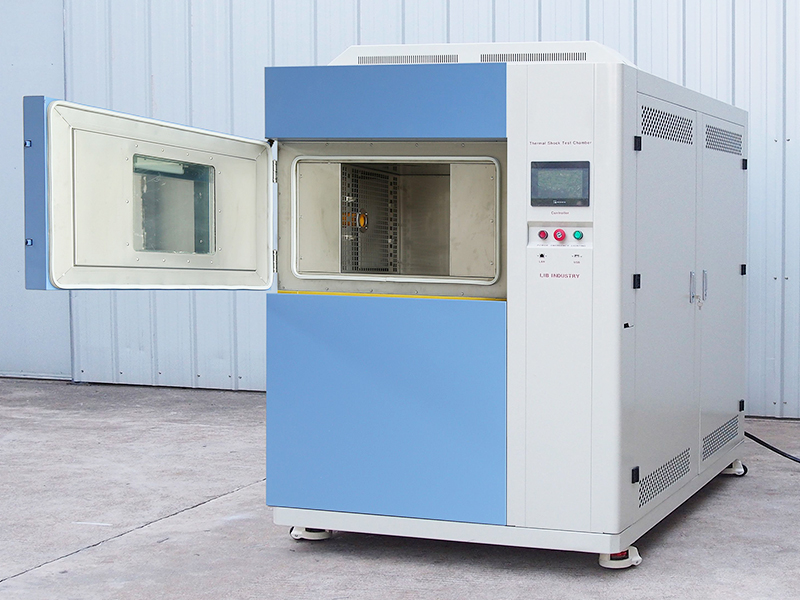

ห้องทดสอบความร้อนช็อต3โซน

วิธีสามโซน: กลั่นมากกว่าวิธีสองโซน นอกจากห้องอุณหภูมิสูงและอุณหภูมิต่ำแล้วยังมีห้องอุณหภูมิปกติเป็นช่องเปลี่ยนซึ่งหมุนเวียนอากาศร้อนและเย็นผ่านกระโปรงลมด้านซ้ายและด้านขวา ตัวอย่างจะถูกเก็บไว้ในห้องอุณหภูมิห้องและอากาศเย็นและร้อนจะถูกหมุนเวียนเพื่อให้เกิดการทดสอบความเย็นและร้อน ซึ่งแตกต่างจากประเภทสองโซนเนื่องจากตัวอย่างมีไฟฟ้าสถิตในอุณหภูมิห้องการไหลเวียนของอากาศร้อนและเย็นใช้เวลาในการเพิ่มหรือลดอุณหภูมิดังนั้นการเปลี่ยนแปลงอุณหภูมิของตัวอย่างจึงไม่รุนแรงและรุนแรง เส้นโค้งอุณหภูมิค่อนข้างแบน


โมเดลโมเดลจำลอง		3TS-100	3TS-210
ขนาดภายใน (มม.)		500500400	700600500
ขนาดโดยรวม (มม.)		115019502100	135021002200
ความจุภายในอาคาร		100L	210L
กำลังโหลด		10กิโลกรัมค่ะ	15กก. ค่ะ
ห้องเตรียมความร้อน	อุณหภูมิจำกัดด้านบน	220 ℃
	เวลาในการทำความร้อน	โดยรอบ ~ 200 ℃ ภายใน30นาที
ห้องพรี-คูล	ขีดจำกัดอุณหภูมิต่ำกว่า	-70 ℃
	เวลาในการทำความเย็น	โดยรอบ ~ -70 ℃ ภายใน30นาที
ห้องทดสอบ	ช่วงการเปิดรับแสงที่อุณหภูมิสูง	สภาพแวดล้อม20 ℃ ~ 200 ℃
	ช่วงการเปิดรับแสงที่อุณหภูมิต่ำ	-65 ~ -5 ℃
อุณหภูมิอุณหภูมิสูง ความผันผวนของ		≤ ± 0.5 ℃
ส่วนเบี่ยงเบนอุณหภูมิ		≤ ± 3 ℃
เวลาการกู้คืนอุณหภูมิ		ภายใน5นาที

ตู้ทดสอบแรงกระแทกด้วยความร้อนเหลว

วิธีการปานกลางของของเหลว: ใช้ของเหลวที่อุณหภูมิต่างกันเป็นสื่อการถ่ายเทความร้อน อุณหภูมิของถังของเหลวที่มีอุณหภูมิสูงสามารถเข้าถึง150 ℃ และถังของเหลวที่มีอุณหภูมิต่ำสามารถเข้าถึง-80 ℃ หลังจากที่ตัวอย่างถูกแช่อยู่ในของเหลวที่มีอุณหภูมิสูงเป็นระยะเวลาหนึ่งเช่น30นาทีจะถูกถ่ายโอนไปยังของเหลวที่การแช่แข็งอย่างรวดเร็วซึ่งจะถูกทิ้งไว้เป็นเวลา30นาที

ข้อดีของวิธีนี้คือความเร็วในการถ่ายโอนอุณหภูมิเป็นไปอย่างรวดเร็วความสม่ำเสมอเป็นสิ่งที่ดีเหมาะสำหรับการเปลี่ยนแปลงอุณหภูมิขนาดเล็กและไวต่อการเปลี่ยนแปลงของตัวอย่างเช่นเซ็นเซอร์ขนาดเล็กที่มีความแม่นยำบางอย่าง, ผ่านการกระแทกจากความร้อนอย่างรวดเร็วของสื่อของเหลวสามารถตรวจจับการเปลี่ยนแปลงของความแม่นยำในการวัดได้อย่างรวดเร็วเมื่ออุณหภูมิเปลี่ยนแปลง อย่างไรก็ตามวิธีการของเหลวปานกลางต้องพิจารณาความเข้ากันได้ของของเหลวและความสะอาดของตัวอย่าง

วิธีการช็อตอุณหภูมิที่แตกต่างกันมีข้อดีและข้อเสียและขอบเขตการใช้งาน ในการใช้งานจริงควรเลือกวิธีการช็อตความร้อนที่เหมาะสมตามลักษณะของผลิตภัณฑ์หรือวัสดุที่ต้องทดสอบมาตรฐานอุตสาหกรรมและวัตถุประสงค์ในการวิจัยเพื่อให้มั่นใจถึงความถูกต้องและประสิทธิภาพของผลการทดสอบและให้การสนับสนุนที่แข็งแกร่งสำหรับการปรับปรุงคุณภาพของผลิตภัณฑ์และการเพิ่มประสิทธิภาพประสิทธิภาพของวัสดุ

ห้องทดสอบแรงกระแทกความร้อนของลิเบร, ช่วงที่สมบูรณ์, สองกล่อง, สามกล่องเป็นตัวเลือก, ผลกระทบอากาศร้อนและเย็น, ของเหลวต่อผลกระทบของเหลว, อากาศต่อผลกระทบของเหลว, ทุกชนิดของห้องทดสอบผลกระทบสามารถปรับแต่งเพื่อตอบสนองความต้องการต่างๆของคุณสำหรับการทดสอบช็อกความร้อน ระบบควบคุมอุณหภูมิที่แม่นยำและอุปกรณ์แปลงที่มีประสิทธิภาพตระหนักถึงการถ่ายโอนตัวอย่างอย่างรวดเร็วในโซนอุณหภูมิที่แตกต่างกันและวัสดุฉนวนกันความร้อนที่มีคุณภาพสูงไม่เพียงแต่ช่วยประหยัดพลังงานและลดการบริโภค, แต่ยังให้สภาพแวดล้อมที่มั่นคงสำหรับการทดสอบ

การเลือกห้องทดสอบแรงกระแทกแบบแยกส่วนเพื่อปกป้องคุณภาพของผลิตภัณฑ์ของคุณ ติดต่อเราตอนนี้Inquiry@libtestchamber.comทีมงานของเราจะให้โซลูชันที่เป็นมืออาชีพมากที่สุดและใบเสนอราคาที่ดีที่สุด
