คุณสมบัติและประโยชน์ของห้องเก็บฝุ่น MIL STD 810
ห้องทดสอบ mil std 810 ทำจาก SUS304 ซึ่งสามารถทนทานต่อการกระแทกของทรายและฝุ่นภายใต้ความเร็วลมสูงเป็นเวลานานและการสึกหรอ ทำให้มั่นใจได้ถึงอายุการใช้งานของอุปกรณ์ มีซีลยางสองชั้น ป้องกันการรั่วไหลของทรายและฝุ่น

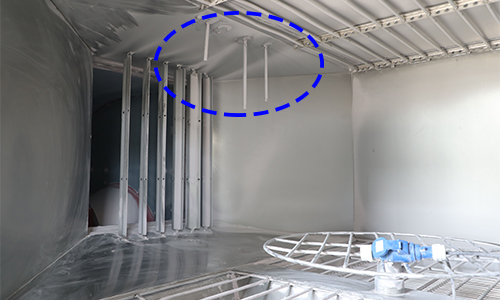

การควบคุมพารามิเตอร์การทดสอบที่แม่นยำ ห้องทำงานติดตั้งหัววัดอุณหภูมิ หัววัดความเร็วลม หัววัดความเข้มข้น ซึ่งรับประกันข้อมูลที่แม่นยำและส่งกลับไปยังตัวควบคุมอย่างทันเวลา

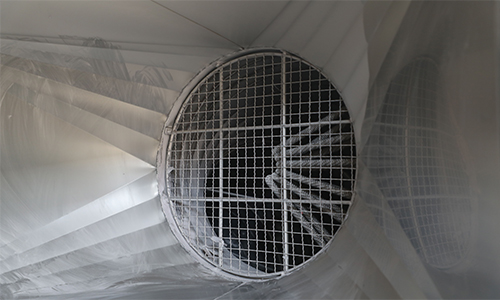

ระบบระบายความร้อนด้วยน้ำหมุนเวียน ทรายที่ลอยอยู่ในความเร็วลมสูงในห้องทำงานและท่อ และการเสียดสีกับผนังด้านในของท่อทำให้เกิดความร้อนสูง มีถังน้ำสามถังวางอยู่ด้านนอกท่อเพื่อการหมุนเวียนน้ำ และมีชั้นน้ำล้อมรอบผนังด้านนอกของท่อความเร็วลมเพื่อระบายความร้อน

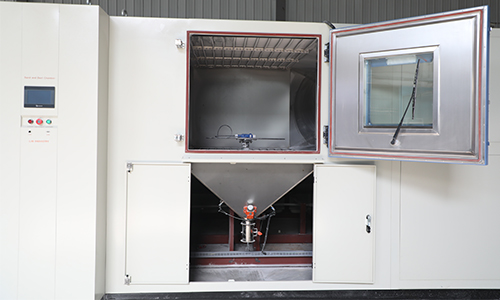

การหมุนเวียนฝุ่น: ด้านล่างของห้องทดสอบมีโครงสร้างรูปกรวย และฝุ่นที่ตกลงไปด้านล่างจะถูกรวบรวมและกรองโดยช่องเก็บผ่านตะแกรงตาข่าย จากนั้นถูกดูดและยกขึ้นอีกครั้งโดยพัดลมเพื่อให้เกิดการรีไซเคิลทรายและฝุ่นซ้ำๆ

ข้อมูลจำเพาะของห้องเก็บฝุ่น MIL STD 810
รุ่น |
DIM-1000 |
ขนาดภายใน |
1000*1000*1000mm D*W*H |
ขนาดโดยรวม |
3000*6100*2200mm D*W*H |
ปริมาตรภายใน |
1000L |
การเป่าฝุ่น |
ความเร็วลม |
1.5 -8.9m/s |
ความเข้มข้นของฝุ่น |
10.7±7g/ m³ |
อนุภาคฝุ่น |
< 150μm |
การเป่าทราย |
ความเร็วลม |
18.0 -29.0m/s |
ความเข้มข้นของทราย |
0.18+0.2g/m³; 1.1+0.3g/m³; 2.2+0.5g/m³ |
อนุภาคทราย |
149μm - 600μm, 600μm - 850μm |
ตัวควบคุม |
ตัวควบคุมหน้าจอสัมผัส LCD สีแบบโปรแกรมได้, การเชื่อมต่ออีเทอร์เน็ต |
เส้นผ่านศูนย์กลางแท่นทดสอบ |
600mm |
ล็อคประตู |
ล็อคแม่เหล็กไฟฟ้า |
ความเร็วแท่นทดสอบ |
1-7 r.p.m |
ตัวตรวจจับฝุ่น |
ตัวตรวจจับฝุ่นในตัว |
วัสดุภายนอก |
แผ่นเหล็ก A3 พร้อมเคลือบป้องกัน |
วัสดุภายใน |
สแตนเลส SUS304 |
มาตรฐาน |
MIL-STD- 810 |

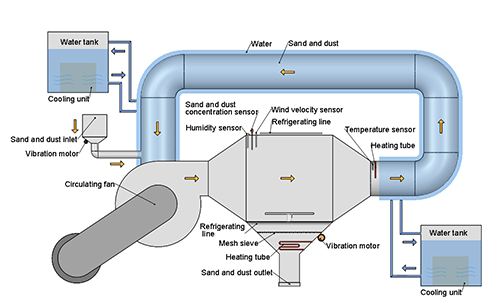

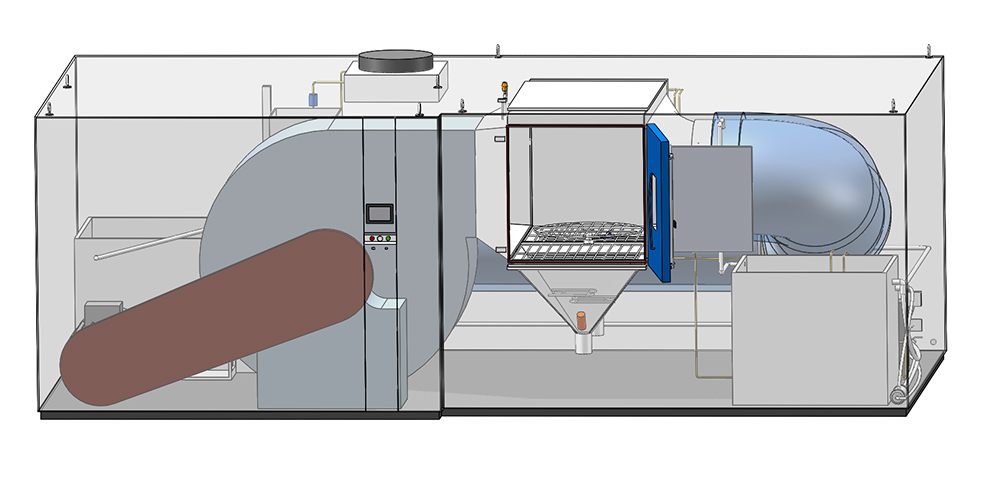

การกำหนดค่าของ MIL STD 810 Dust ห้อง


พัดลมแบบแรงเหวี่ยง① ขับเคลื่อนด้วยรอกปั๊ม⑤ จากนั้นห้องลูกปืนขับเคลื่อนพัดลมให้หมุน และทรายถูกพัดเข้าสู่ห้องทำงานจากด้านซ้ายของพัดลม

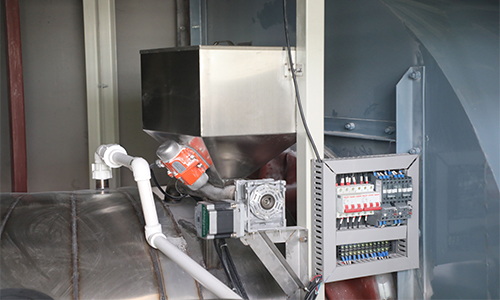

ช่องทางเข้าฝุ่น⑥ มีบันไดด้านล่างที่ติดตั้งง่ายซึ่งสะดวกสำหรับพนักงานที่จะเทฝุ่น และมีการติดตั้งมอเตอร์สั่นสะเทือนเพื่อป้องกันไม่ให้ทรายจับตัวเป็นก้อน มอเตอร์สเต็ปเปอร์ควบคุมฝุ่นสำหรับการเข้าฝุ่น

มีกรวยสองอันใต้ห้องทำงาน② แต่ละอันติดตั้งท่อความร้อนเพื่อให้ฝุ่นแห้งและมอเตอร์สั่นสะเทือนเพื่อป้องกันการจับตัวเป็นก้อนของฝุ่น

ฝุ่นที่เหลือสามารถนำออกจากห้องทำงานได้ที่พอร์ตส่งคืนฝุ่น ⑦ หลังการทดสอบ

ด้านขวาของห้องทำงานมีหัววัดอุณหภูมิและท่อความร้อน③ เพื่อรักษาอุณหภูมิในห้องทำงาน

ถังน้ำ④ เก็บน้ำและมีส่วนร่วมในการระบายความร้อนของท่อและการหมุนเวียนของน้ำ
