แผงเซลล์แสงอาทิตย์ใช้เวลาหลายทศวรรษในการเผชิญกับแสงแดด การเปลี่ยนแปลงของอุณหภูมิ ความชื้น และสารปนเปื้อนในสิ่งแวดล้อม ในบรรดาปัจจัยเหล่านี้ รังสีอัลตราไวโอเลตเป็นหนึ่งในสาเหตุหลักของการเสื่อมสภาพของวัสดุในระยะยาว วัสดุห่อหุ้มอาจเปลี่ยนเป็นสีเหลือง แผ่นหลังอาจแตกร้าว และประสิทธิภาพของฉนวนอาจลดลงเรื่อยๆ หลังจากได้รับรังสียูวีเป็นเวลาหลายปี
เพื่อประเมินความเสี่ยงเหล่านี้ก่อนที่ผลิตภัณฑ์จะถูกนำไปใช้งานจริง IEC 61215 ได้รวมขั้นตอนการเตรียมการด้วยรังสียูวีโดยเฉพาะที่เรียกว่า MQT 10 การทดสอบนี้จะนำแผงเซลล์แสงอาทิตย์ไปรับรังสีอัลตราไวโอเลตในปริมาณที่ควบคุมได้ ภายใต้สภาวะอุณหภูมิที่กำหนด ซึ่งช่วยให้ผู้ผลิตสามารถระบุจุดอ่อนที่อาจเกิดขึ้นได้ ก่อนที่จะทำการทดสอบไซคลิงอุณหภูมิ ความชื้น-เยือกแข็ง และการทดสอบคุณสมบัติอื่นๆ

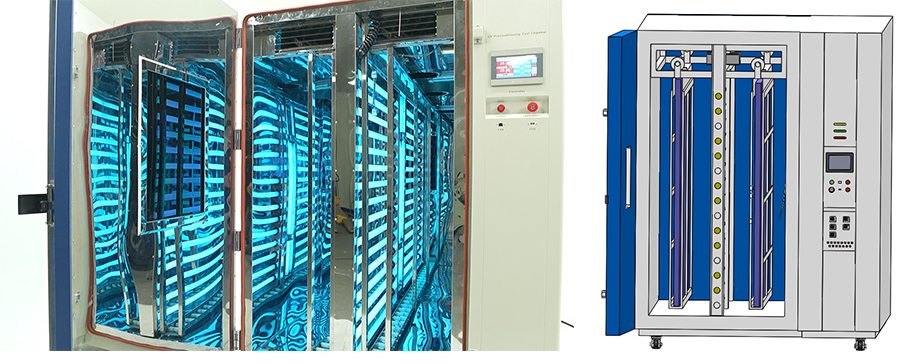

A ให้การควบคุมการฉายรังสียูวี เสถียรภาพของอุณหภูมิ และการตรวจสอบปริมาณรังสีที่จำเป็น เพื่อดำเนินการทดสอบนี้อย่างแม่นยำและทำซ้ำได้IEC 61215 MQT 10 คืออะไร และเหตุใดจึงสำคัญ? solar climatic test chamber
ซึ่งแตกต่างจากการตรวจสอบด้วยสายตาที่ดำเนินการระหว่างการผลิต การเตรียมการด้วยรังสียูวีมุ่งเน้นไปที่กลไกการเสื่อมสภาพที่อาจปรากฏขึ้นหลังจากใช้งานกลางแจ้งเป็นเวลานานเท่านั้น การทดสอบนี้ประเมินว่าวัสดุที่มีส่วนผสมของโพลิเมอร์ตอบสนองต่อพลังงานยูวีที่สะสมอย่างไร ก่อนที่จะได้รับความเครียดจากสิ่งแวดล้อมอื่นๆ เพิ่มเติม
ประโยชน์หลักของการทดสอบ MQT 10
เผยให้เห็นการเปลี่ยนสีและการเสื่อมสภาพของวัสดุห่อหุ้มที่อาจเกิดขึ้น
ตรวจจับจุดอ่อนในแผ่นหลังและขอบซีล
ปรับปรุงการคาดการณ์ความน่าเชื่อถือในระยะยาว
สนับสนุนโปรแกรมการรับรอง IEC 61215
สำหรับผู้ผลิตแผงเซลล์แสงอาทิตย์ การทดสอบนี้ทำหน้าที่เป็นเครื่องมือคัดกรองเบื้องต้นที่ช่วยป้องกันความล้มเหลวในภาคสนามที่มีค่าใช้จ่ายสูงและการเรียกร้องการรับประกัน
ข้อกำหนดหลักของ IEC 61215 MQT 10
พารามิเตอร์การทดสอบหลัก
ข้อกำหนด |
วัตถุประสงค์ |
ช่วงความยาวคลื่นรังสียูวี |
280–400 นาโนเมตร |
จำลองการได้รับรังสียูวีจากแสงอาทิตย์ |
ปริมาณรังสียูวีทั้งหมด |
15 kWh/m² |
เร่งการเสื่อมสภาพของวัสดุ |
ส่วนของรังสี UVB |
3% ถึง 10% ของรังสียูวีทั้งหมด |
3%–10% |
ควบคุมผลกระทบของรังสียูวีพลังงานสูง |
อุณหภูมิแผง |
60°C ±5°C |
รับประกันสภาวะความร้อนที่สม่ำเสมอ |
ความสม่ำเสมอของความเข้มรังสี |
±15% |
ลดความแปรปรวนของการทดสอบ |
ปริมาณรังสียูวีสะสมเป็นหนึ่งในพารามิเตอร์ที่สำคัญที่สุดใน MQT 10 แทนที่จะระบุระยะเวลาการได้รับรังสีที่แน่นอน มาตรฐานกำหนดให้มีพลังงานยูวีรวมที่ได้รับเท่ากับ 15 kWh/m²
วิธีการนี้ทำให้มั่นใจได้ว่าแผงทุกแผงได้รับปริมาณรังสีที่เท่ากัน โดยไม่คำนึงถึงอายุการใช้งานของหลอดไฟ การกำหนดค่าห้องทดสอบ หรือสภาวะการทำงาน ดังนั้น ผลการทดสอบจากห้องปฏิบัติการต่างๆ จึงยังคงสามารถเปรียบเทียบกันได้และมีเหตุผลทางเทคนิครองรับ
รังสียูวีเพียงอย่างเดียวไม่ได้เป็นตัวกำหนดการเสื่อมสภาพของวัสดุ อุณหภูมิที่สูงขึ้นจะเร่งปฏิกิริยาเคมีภายในโพลิเมอร์และสามารถส่งผลกระทบอย่างมีนัยสำคัญต่ออัตราการเสื่อมสภาพ
ด้วยเหตุนี้ IEC 61215 จึงกำหนดให้รักษาอุณหภูมิของแผงไว้ที่ 60°C ±5°C ตลอดระยะเวลาการได้รับรังสี ดังนั้น การทดสอบที่เชื่อถือได้จึงต้องมีการตรวจวัดอุณหภูมิแผงโดยตรง มากกว่าการควบคุมอุณหภูมิอากาศอย่างง่าย
ในขณะที่ห้องทดสอบการเร่งอายุด้วยรังสียูวีแบบทั่วไปเหมาะสำหรับชิ้นงานขนาดเล็ก เช่น สารเคลือบ พลาสติก และวัสดุยาง แผงเซลล์แสงอาทิตย์กลับนำเสนอความท้าทายในการทดสอบที่ไม่เหมือนใคร
แผงโซลาร์เซลล์สมัยใหม่มีความยาวเกินสองเมตรและประกอบด้วยวัสดุหลายชั้นที่ต้องได้รับรังสีอย่างสม่ำเสมอ การกระจายรังสียูวีที่ไม่สม่ำเสมอหรือการควบคุมอุณหภูมิที่ไม่ดีสามารถก่อให้เกิดผลลัพธ์ที่ทำให้เข้าใจผิดได้
คุณสมบัติ |
Solar Climatic Chamber |
General UV Chamber |
การทดสอบแผงเซลล์แสงอาทิตย์ขนาดเต็ม |
✓ |
✗ |
การสะสมปริมาณรังสียูวี |
✓ |
จำกัด |
การตรวจวัดอุณหภูมิแผง |
✓ |
จำกัด |
การควบคุมความสม่ำเสมอของความเข้มรังสี |
✓ |
จำกัด |
| การปฏิบัติตาม IEC 61215 | ✓ |
✗ |
|
|
|
นอกเหนือจากการให้การรับรังสียูวีที่สม่ำเสมอแล้ว Solar Climatic Chamber ยังตรวจวัดความเข้มรังสีอย่างต่อเนื่อง คำนวณปริมาณรังสีสะสม และบันทึกข้อมูลการทดสอบที่จำเป็นสำหรับโปรแกรมการรับรองคุณสมบัติและการรับรอง

กระบวนการทดสอบเริ่มต้นด้วยการตรวจสอบแผงเซลล์แสงอาทิตย์อย่างละเอียด ข้อบกพร่องที่มีอยู่ สภาพพื้นผิว และลักษณะของวัสดุจะถูกบันทึกไว้ก่อนเริ่มการรับรังสี
เมื่อติดตั้งภายในห้องทดสอบแล้ว แผงจะได้รับรังสี UVA และ UVB ที่ควบคุมได้ เอาต์พุตของหลอดไฟจะถูกตรวจวัดอย่างต่อเนื่องเพื่อรักษาระดับความเข้มรังสีและสเปกตรัมรังสียูวีที่ต้องการตลอดการทดสอบ
ห้องทดสอบจะรักษาอุณหภูมิแผงไว้ที่ 60°C ±5°C โดยใช้ระบบควบคุมแบบวงปิด ระบบขั้นสูงอาจตรวจวัดอุณหภูมิแผงดำเพื่อแสดงถึงสภาพพื้นผิวจริงได้ดียิ่งขึ้น
เซ็นเซอร์รังสียูวีที่ผ่านการสอบเทียบจะคำนวณปริมาณรังสียูวีสะสมอย่างต่อเนื่อง พารามิเตอร์ที่เกี่ยวข้องทั้งหมด—รวมถึงความเข้มรังสี อุณหภูมิ ระยะเวลาการได้รับรังสี และพลังงานสะสม—จะถูกบันทึกโดยอัตโนมัติเพื่อการตรวจสอบย้อนกลับได้
หลังจากได้รับปริมาณรังสียูวีตามเป้าหมายแล้ว แผงจะผ่านการตรวจสอบด้วยสายตาและทางไฟฟ้า ร่องรอยของการเปลี่ยนสี การแตกร้าว การแยกชั้น หรือการเสื่อมสภาพของฉนวนจะถูกบันทึกไว้ ก่อนที่จะดำเนินการทดสอบคุณสมบัติเพิ่มเติม
หนึ่งในแง่มุมที่มีค่าที่สุดของการเตรียมการด้วยรังสียูวีคือความสามารถในการเปิดเผยจุดอ่อนของวัสดุเป็นเวลานานก่อนที่มันจะกลายเป็นความล้มเหลวในภาคสนาม
รังสีอัลตราไวโอเลตสามารถเปลี่ยนแปลงโครงสร้างทางเคมีของวัสดุห่อหุ้ม ลดการส่งผ่านแสงและลดประสิทธิภาพของแผง
การเสื่อมสภาพของแผ่นหลังในขั้นต้นอาจดูเหมือนเป็นเพียงความสวยงาม แต่เมื่อเวลาผ่านไปอาจส่งผลต่อประสิทธิภาพของฉนวนและเพิ่มความเสี่ยงในการซึมผ่านของความชื้น
การสูญเสียการยึดเกาะระหว่างชั้นของแผงสามารถสร้างเส้นทางให้ความชื้นซึมผ่านและเร่งกลไกการเสื่อมสภาพเพิ่มเติม
การเปลี่ยนแปลงคุณสมบัติของโพลิเมอร์อาจเพิ่มกระแสรั่วไหลและลดความแข็งแรงไดอิเล็กตริก ซึ่งอาจส่งผลต่อความปลอดภัยและความน่าเชื่อถือในระยะยาว
การเสื่อมสภาพของวัสดุในที่สุดอาจส่งผลต่อประสิทธิภาพทางแสงและประสิทธิภาพการแปลงพลังงาน ส่งผลให้สูญเสียกำลังไฟฟ้าที่วัดได้

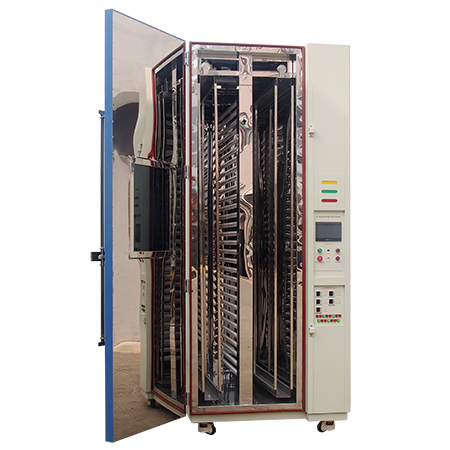

Solar Climatic Chamber ที่ใช้สำหรับการทดสอบคุณสมบัติแผงเซลล์แสงอาทิตย์ตามมาตรฐาน IEC 61215 ไม่ใช่แค่อุปกรณ์รับรังสียูวีธรรมดา แต่เป็นระบบความแม่นยำที่ออกแบบมาเพื่อจำลองผลกระทบของรังสีแสงอาทิตย์ในระยะยาว ในขณะที่ยังคงควบคุมอุณหภูมิ เสถียรภาพของความเข้มรังสี และองค์ประกอบสเปกตรัมรังสียูวีอย่างเข้มงวด
เพื่อให้ได้ผลการรับรองแผงเซลล์แสงอาทิตย์ที่เชื่อถือได้ ระบบการทดสอบต้องมั่นใจได้ถึงการได้รับรังสีที่สม่ำเสมอ เอาต์พุตสเปกตรัมที่เสถียร และการควบคุมปริมาณรังสีที่ตรวจสอบย้อนกลับได้ตลอดวงจรการทดสอบระยะยาว.

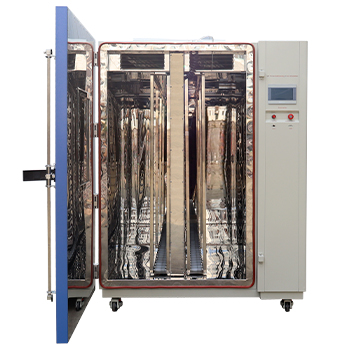

Name |
Solar Climatic Test Chamber |
|
รุ่น |
UVP-02 |
|
ขนาดภายใน (มม.) |
1450*745*2500 D*W*H |
|
ขนาดภายนอก (มม.) |
1875*1210*2800 D*W*H |
|
ขนาดที่วางชิ้นงาน (มม.) |
1400*2400 W*H |
|
แหล่งกำเนิดรังสี |
หลอดฟลูออเรสเซนต์ UVA (20 หลอด) และหลอด UVB (10 หลอด) |
|
ช่วงอุณหภูมิ |
อุณหภูมิแวดล้อม ~ 90 ℃ ±2℃ |
|
อุณหภูมิแผงดำ (BPT) |
35 ~ 80 ℃ |
|
ความกว้างของช่วงคลื่น |
UVC: (< 0.1%) UVB: (3% ถึง 10% ของรังสียูวีทั้งหมด) UVA: (90% ถึง 97% ของรังสียูวีทั้งหมด) |
|
การควบคุมความเข้มรังสี |
●ช่วงคลื่น 280 นาโนเมตร - 320 นาโนเมตร:7.5 kWh/m² ●ช่วงคลื่น 320 นาโนเมตร - 400 นาโนเมตร:15 kWh/m² ●ความเข้มรังสีสูงสุดในช่วงรังสียูวี: < 250 W/m² |
|
ตัวควบคุม |
ตัวควบคุมหน้าจอสัมผัส LCD สีแบบตั้งโปรแกรมได้ |
|
วัสดุภายนอก |
แผ่นเหล็กเคลือบสารป้องกัน |
|
วัสดุภายใน |
สแตนเลส SUS304 |
|
ฉนวนกันความร้อน |
โฟมโพลียูรีเทนและใยฉนวน |
|
แหล่งจ่ายไฟ |
AC380V 50Hz 3 เฟส |
แผงเซลล์แสงอาทิตย์ที่ใช้ในการทดสอบ IEC 61215 มีขนาดใหญ่ ซึ่งทำให้การได้รับรังสียูวีอย่างสม่ำเสมอเป็นความท้าทายที่สำคัญ

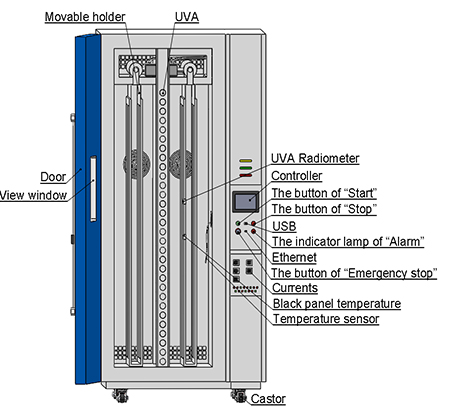

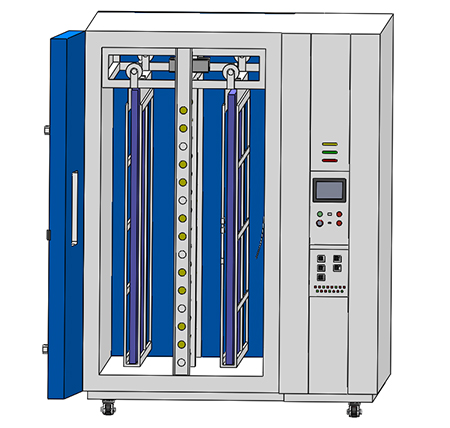

LIB Solar Climatic Test Chamber ได้รับการออกแบบทางวิศวกรรมด้วยโครงสร้างการติดตั้งในแนวตั้งและระยะห่างระหว่างหลอดไฟถึงตัวอย่างที่เหมาะสมที่สุดเพื่อให้มั่นใจถึงการฉายรังสีที่สม่ำเสมอทั่วทั้งพื้นผิวแผง
สามารถทดสอบแผงเซลล์แสงอาทิตย์หลายแผงพร้อมกันได้ภายใต้สภาวะการได้รับรังสีที่เหมือนกัน ซึ่งช่วยเพิ่มปริมาณงานในห้องปฏิบัติการโดยไม่ลดทอนความแม่นยำ
IEC 61215 MQT 10 กำหนดให้ได้รับรังสียูวีภายในช่วงความยาวคลื่น 280–400 นาโนเมตรรวมถึงปริมาณรังสี UVB ที่ควบคุมได้
เพื่อให้เป็นไปตามข้อกำหนดนี้ ระบบของ LIB ใช้การผสมผสานระหว่างชุดหลอดฟลูออเรสเซนต์ UVA และ UVB เฉพาะแทนที่จะใช้แหล่งกำเนิดบรอดแบนด์เพียงแหล่งเดียว
การกำหนดค่านี้ช่วยให้มั่นใจได้ถึง:
การกระจายสเปกตรัมที่เสถียรตลอดวงจรการทดสอบระยะยาว
การควบคุมสัดส่วนของรังสี UVB ตามที่มาตรฐานกำหนด
การลดการเคลื่อน drift ของเอาต์พุตความเข้มรังสีเมื่อเวลาผ่านไป
การตรวจวัดอย่างต่อเนื่องช่วยรักษาเสถียรภาพของสภาวะการได้รับรังสีตลอดระยะเวลาการทดสอบทั้งหมด
ผลการเสื่อมสภาพเนื่องจากรังสียูวีมีความอ่อนไหวสูงไม่เพียงแต่ต่อรังสีเท่านั้น แต่ยังรวมถึงสภาวะอุณหภูมิระหว่างการได้รับรังสีด้วย
ห้องทดสอบของ LIB บูรณาการ:
การควบคุมความเข้มรังสีแบบเรียลไทม์
การตรวจวัดอุณหภูมิแผงและแผงดำ
การคำนวณการสะสมปริมาณรังสียูวีโดยอัตโนมัติ
การบันทึกข้อมูลเพื่อการตรวจสอบย้อนกลับได้สำหรับการรับรอง
พารามิเตอร์หลักทั้งหมดจะถูกบันทึกอย่างต่อเนื่องเพื่อให้มั่นใจถึงผลการทดสอบที่ทำซ้ำได้และตรวจสอบได้
ห้องปฏิบัติการทดสอบแผงเซลล์แสงอาทิตย์ต้องการมากกว่าการจำลองสภาพแวดล้อม—พวกเขาต้องการข้อมูลที่ตรวจสอบย้อนกลับได้ ทำซ้ำได้ และพร้อมสำหรับการรายงาน.
LIB Solar Climatic Test Chamber บูรณาการระบบควบคุมแบบตั้งโปรแกรมได้ที่ช่วยให้ผู้ใช้สามารถ:
ตั้งค่าลำดับการทดสอบที่ได้มาตรฐาน
ตรวจสอบสภาวะการได้รับรังสีแบบเรียลไทม์
ส่งออกรายงานการทดสอบที่สมบูรณ์สำหรับเอกสาร IEC 61215
สิ่งนี้ช่วยลดข้อผิดพลาดจากการทำงานด้วยตนเองและปรับปรุงประสิทธิภาพการรับรองได้อย่างมาก
ทุกโครงการทดสอบแผงเซลล์แสงอาทิตย์มีความต้องการเฉพาะ รวมถึงขนาดแผง แผนผังห้องปฏิบัติการ และขั้นตอนการทดสอบ
LIB Industry ไม่เพียงแต่ให้บริการอุปกรณ์ แต่ยังให้การสนับสนุนตลอดอายุการใช้งาน:
บริการของ LIB |
รายละเอียด |
การรับประกัน |
3 ปี |
การสนับสนุนทางเทคนิค |
ตลอดอายุการใช้งาน |
การติดตั้ง |
มีให้บริการ |
การฝึกอบรม |
รวมอยู่ด้วย |
การออกแบบตามความต้องการ |
รองรับ |
เครือข่ายบริการทั่วโลก |
มีให้บริการ |
IEC 61215 MQT 10 เป็นการทดสอบคุณสมบัติที่สำคัญซึ่งประเมินความต้านทานของแผงเซลล์แสงอาทิตย์ต่อรังสีอัลตราไวโอเลต ก่อนที่แผงจะผ่านการทดสอบความเครียดจากสิ่งแวดล้อมเพิ่มเติม การดำเนินการที่ประสบความสำเร็จจำเป็นต้องมีการควบคุมความยาวคลื่นรังสียูวี ปริมาณรังสีสะสม อุณหภูมิแผง และความสม่ำเสมอของความเข้มรังสีอย่างแม่นยำ
Solar Climatic Test Chamber เฉพาะทางช่วยให้มั่นใจได้ว่าตรงตามข้อกำหนดเหล่านี้ ในขณะที่ให้การตรวจสอบย้อนกลับได้และความสามารถในการทำซ้ำที่จำเป็นสำหรับโปรแกรมการรับรองคุณสมบัติแผงเซลล์แสงอาทิตย์สมัยใหม่ สำหรับผู้ผลิตที่กำลังมองหาโซลูชันการทดสอบที่เชื่อถือได้และเป็นไปตามมาตรฐาน LIB Industry นำเสนอ Solar Climatic Chamber ทั้งแบบมาตรฐานและแบบปรับแต่งตามความต้องการ ซึ่งออกแบบมาโดยเฉพาะสำหรับการใช้งานด้านเซลล์แสงอาทิตย์
ต้องการขนาดที่กำหนดเองสำหรับแผงเซลล์แสงอาทิตย์ของคุณหรือไม่? ติดต่อวิศวกรของ LIB วันนี้เพื่อขอใบเสนอราคาฟรี
IEC 61215 MQT 10 ประเมินผลกระทบของรังสีอัลตราไวโอเลตต่อแผงเซลล์แสงอาทิตย์ ก่อนที่จะดำเนินการทดสอบความเครียดจากสิ่งแวดล้อมเพิ่มเติม
การทดสอบกำหนดให้ได้รับรังสียูวีในช่วง 280–400 นาโนเมตร ปริมาณรังสีรวม 15 kWh/m² ปริมาณรังสี UVB ระหว่าง 3% ถึง 10% และอุณหภูมิแผง 60°C ±5°C
ความเข้มรังสีที่สม่ำเสมอช่วยให้มั่นใจว่าทุกพื้นที่ของแผงได้รับปริมาณรังสียูวีเท่ากัน ซึ่งช่วยปรับปรุงความแม่นยำและความสามารถในการทำซ้ำของการทดสอบ
ได้ LIB ให้บริการปรับแต่งขนาดห้องทดสอบ อุปกรณ์จับยึดตัวอย่าง ระบบรังสียูวี และฟังก์ชันการควบคุม สำหรับข้อกำหนดการทดสอบด้านเซลล์แสงอาทิตย์ที่แตกต่างกัน
LIB ให้บริการติดตั้ง การทดสอบเดินเครื่อง การฝึกอบรม การสนับสนุนทางเทคนิคตลอดอายุการใช้งาน และการรับประกัน 3 ปี สำหรับ Solar Climatic Test Chamber ทั้งหมด
