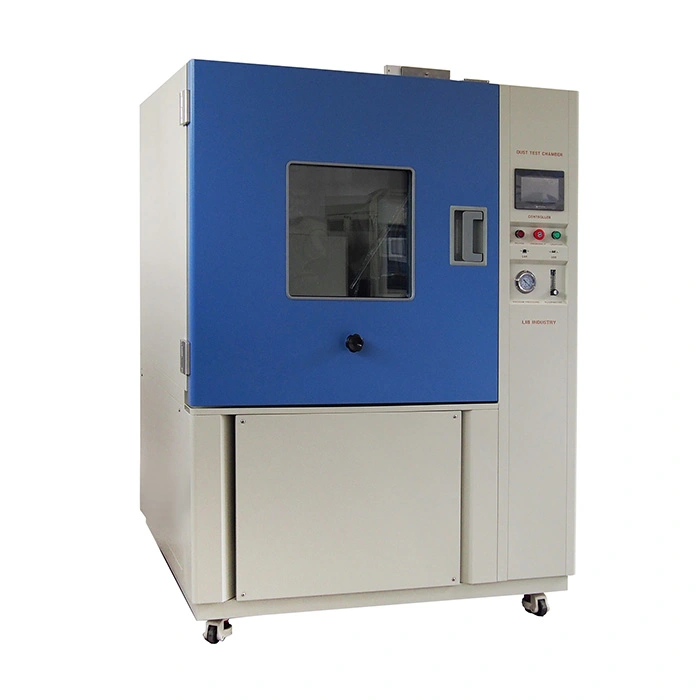

ห้องทดสอบ IP55

ห้องทดสอบ IP55ใช้เพื่อทดสอบระดับการป้องกัน IP55และ5's ทั้งสองตามลำดับระบุว่าห้องสามารถป้องกันการสะสมของฝุ่นที่เป็นอันตรายและสามารถป้องกันการฉีดการบุกรุกของน้ำ

ห้องทดสอบ IP55ประกอบด้วยผลิตภัณฑ์สองชุด:ห้องทดสอบกันฝุ่น IP5Xและ Theห้องทดสอบกันน้ำ IPX5.ค่าาา

รุ่น: DI-800, DI-1000, DI-1500, DI-2000, R6K-1200

มาตรฐาน: IEC 60529, IP5X, IP6X, IPX6K, ISO20653, IEC 60068-2-68, IEC 60598, MIL-STD-810G

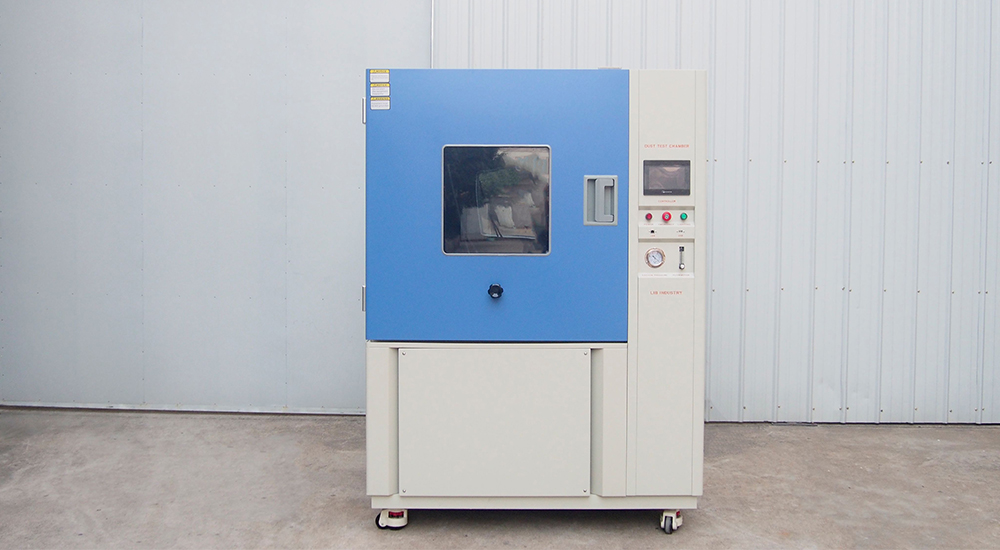

คุณสมบัติและประโยชน์ของห้องทดสอบ IP5X

1.ค่ะ4mm A3เปลือกแผ่นเหล็กและพื้นผิวได้รับการรักษาโดยการฉีดพ่นสีที่มีความแข็งแรงสูงและความแข็งก็สามารถทนต่อความเครียดต่างๆและแรงกระแทกในระหว่างกระบวนการทดสอบและสามารถป้องกันการกัดกร่อนของสนิม

2.ผลิตฝุ่นที่ตรงตามข้อกำหนดของ50μm ขนาดมาตรฐานของ IP5X และความเข้มข้น2kg-4kg /m³ และวัสดุฝุ่นที่ใช้คือผงแป้งแห้ง

3.โครงสร้างการปิดผนึกที่เชื่อถือได้ระหว่างประตูและห้องแต่ละอินเตอร์เฟซและหน้าต่างสังเกตการณ์เพื่อให้แน่ใจว่าฝุ่นจะไม่รั่วไหลเข้าไปในสภาพแวดล้อมภายนอกและให้ความถูกต้องของผลการทดสอบ

4.ค่ะระบบหมุนเวียนอากาศประกอบด้วยพัดลมท่อลมช่องระบายอากาศฯลฯอากาศที่เกิดจากพัดลมขับเคลื่อนฝุ่นเพื่อหมุนเวียนในพื้นที่ทดสอบเพื่อให้ทุกส่วนของตัวอย่างการทดสอบสามารถสัมผัสกับฝุ่นได้อย่างเต็มที่

ข้อมูลจำเพาะของห้องทดสอบ IP5X

โมเดลโมเดลจำลอง

DI-800

DI-1000

DI-1500

DI-2000

ขนาดภายใน (มม.)

800*1000*1000

1000*1000*1000

1000*1500*1000

1000*2000*1000

ขนาดโดยรวม (มม.)

1040*1450*1960

1330*1450*1960

1330*1950*1990

1330*2450*1990

ปริมาณที่ใช้ได้ (L)

800

1000

1500

2000

ช่วงอุณหภูมิช่วง

โดยรอบ ~ + 50 ℃

ช่วงความชื้น

<30% RH

เส้นผ่านศูนย์กลางลวดปกติ

50um

ความกว้างที่กำหนดของช่องว่างระหว่างสายไฟ

75um

เวลาในการต่อสู้

0 ~ 99H59M

เวลาเป่าลม

0 ~ 99H59M

เต้าเสียบไฟฟ้าตัวอย่าง

16A ซ็อกเก็ตป้องกันฝุ่น

ตัวควบคุมตัวควบคุม

ตัวควบคุมหน้าจอสัมผัส LCD สีที่ตั้งโปรแกรมได้, การเชื่อมต่ออีเธอร์เน็ต

การกำหนดค่ามาตรฐาน

ชั้นวางตัวอย่างใบปัดน้ำฝนแป้งฝุ่น (5kgs)

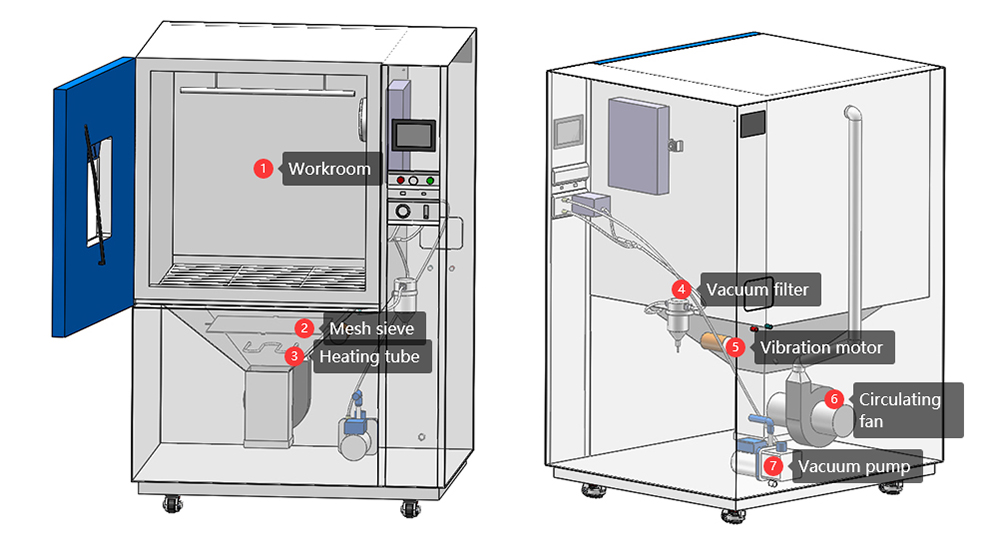

การกำหนดค่าห้องทดสอบ IP5X

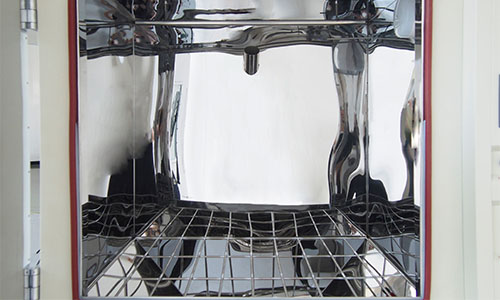

① ①ที่ทำงานในห้อง

  • ทำจาก SUS304ทนต่อการกัดกร่อนและทำความสะอาดง่าย.

  • แสงในตัวและชั้นแขวนสำหรับการจัดเรียงตัวอย่างที่สะดวกและการสังเกต

  • ระบบหมุนเวียนแนวตั้งรูปตัว O ช่วยให้มั่นใจได้ว่าการกระจายฝุ่นสม่ำเสมอมากขึ้นและช่วยเพิ่มความสอดคล้องในการทดสอบ

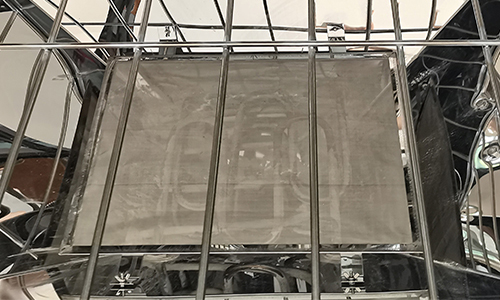

② ตะแกรงตาข่าย

เส้นผ่าศูนย์กลางที่กำหนดของฝุ่นคือ50 μm

ป้องกันไม่ให้อนุภาคขนาดใหญ่หลุดออกจากท่อ

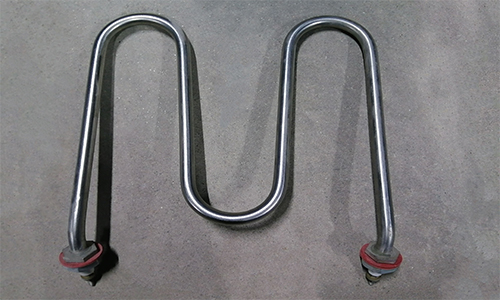

③ ท่อความร้อน

ช่วงการควบคุมอุณหภูมิถูกตั้งค่าไว้ที่50 ℃ เพื่อป้องกันไม่ให้ฝุ่นชื้นและจับเป็นก้อนเพื่อให้มั่นใจได้ว่ากระบวนการทดสอบอย่างต่อเนื่องและมีเสถียรภาพ

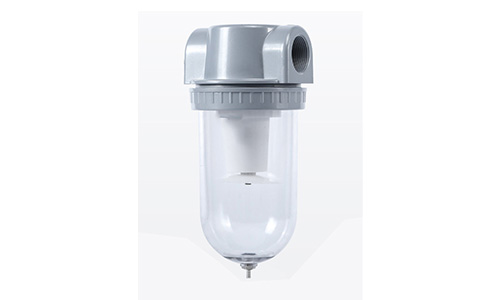

④ ตัวกรองสูญญากาศ

กรองอนุภาคละเอียดในอากาศเพื่อป้องกันไม่ให้เข้าสู่ปั๊มสูญญากาศและยืดอายุการใช้งานของอุปกรณ์

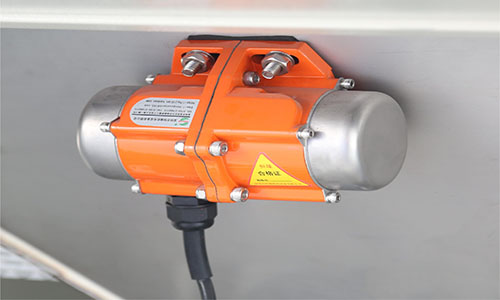

⑤ ⑤

จำลองสภาพแวดล้อมการสั่นสะเทือนที่เกิดขึ้นจริงเขย่าฝุ่นที่ยึดติดและปรับปรุงความถูกต้องของการทดสอบ

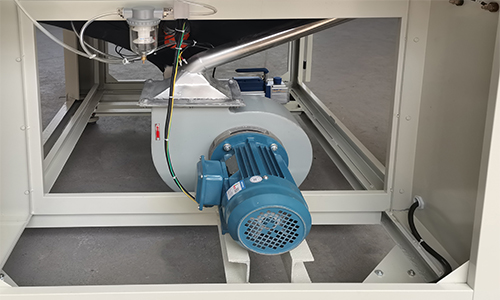

⑥ ⑥พัดลมหมุนเวียนน้ำ

มอเตอร์เสียงรบกวนต่ำแบบโลหะผสมปิดพัดลมแบบแรงเหวี่ยงหลายใบฯลฯสร้างอากาศหมุนเวียนเพื่อขับเคลื่อนการไหลของฝุ่นip55_testing_chamber11.jpg

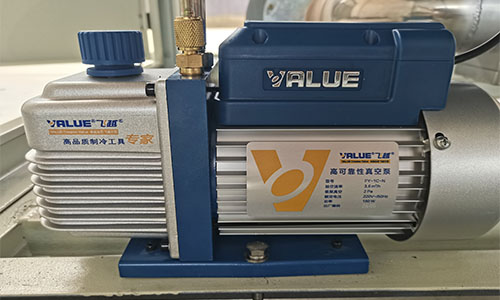

ฮูดดี้ปั๊มสุญญากาศ

มอเตอร์อัลลอยด์เสียงรบกวนต่ำและพัดลมหลายใบพัดสร้างกระแสลมแรงขับฝุ่นให้ลอยอย่างสม่ำเสมอ



ฮูดดี้

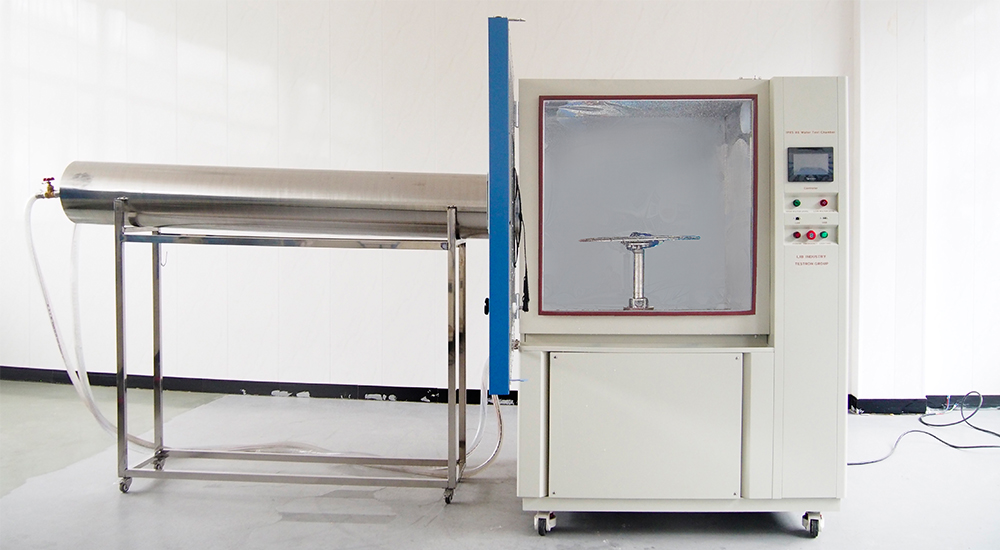

คุณสมบัติและประโยชน์ของห้องทดสอบ IPX5

1.ค่ะในระหว่างการทดสอบระยะห่างจากตัวอย่างไปยังหัวฉีดสเปรย์คือ2.5M ~ 3M เส้นผ่านศูนย์กลางภายในของหัวฉีดสเปรย์คือ6.3มม. และหัวฉีดสามารถฉีดพ่นตัวอย่างในมุมต่างๆและอัตราการไหลของน้ำจะคงที่ด้วย12.5L/นาที (750L/ชม.)

2.โปร่งใสสังเกตหน้าต่างทำจากกระจกและวัสดุที่มีความแข็งแรงสูงอื่นๆที่มีความโปร่งใสที่ดีและทนต่อแรงกระแทกสะดวกสำหรับผู้ประกอบการที่จะสังเกตตัวอย่างการทดสอบในระหว่างกระบวนการทดสอบ

3.ค่ะโครงสร้างการปิดผนึกที่ดีระหว่างประตูและห้องอินเตอร์เฟซหน้าต่างสังเกตการณ์และส่วนอื่นๆของห้องทดสอบเพื่อให้แน่ใจว่าน้ำจะไม่รั่วไหลเข้าไปในสภาพแวดล้อมภายนอกในระหว่างการทดสอบ

4.ชุดระบบการบริโภคน้ำและการไหลเวียนของน้ำอัตโนมัติที่สมบูรณ์พร้อมการกรองน้ำสามารถกรองอนุภาคขนาดเส้นผ่าศูนย์กลาง0.03มม. มีท่อระบายน้ำในห้องทำงานสามารถประหยัดน้ำได้

ข้อมูลจำเพาะของห้องทดสอบ IPX5

โมเดลโมเดลจำลอง

R6K-1200

ขนาดภายใน (มม.)

1000*1200*1000 D * W * H

ขนาดโดยรวม (มม.)

1150*3550*2100 D * W * H

ปริมาณภายใน (L)

1200

ตัววัดพารามิเตอร์

เส้นผ่าศูนย์กลางแพลตฟอร์มการทดสอบ

600มม.

ความเร็วของแท่นทดสอบ

5 ± 1 r.p.m

โหลดจานเสียง

50kgs

ความสูงของแท่นทดสอบ

200-400มม. (ปรับได้)

IPX6K

เส้นผ่าศูนย์กลางภายในของหัวฉีด

6.3มม.

อัตราการไหลของน้ำ

75ลิตร/นาที +/- 5%

แรงดันน้ำน้ำ

1000 kPa

ระยะห่างจาก

การฉีดพ่นน้ำไปยังตัวอย่าง

ระหว่าง2.5เมตรถึง3เมตร

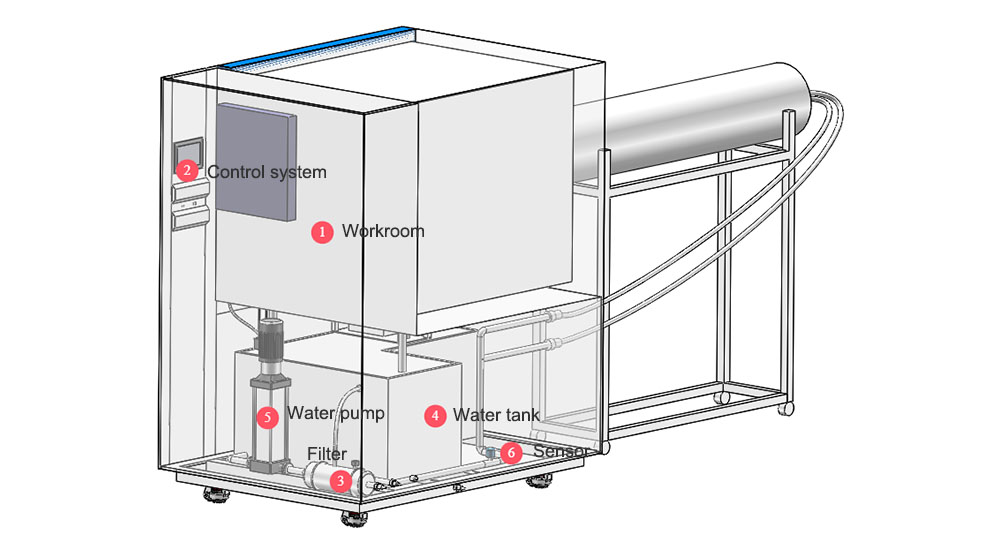

การกำหนดค่าห้องทดสอบ IPX5


① ①ที่ทำงานในห้อง

  • สแตนเลส SUS304ทนต่อการกัดกร่อนและทำความสะอาดง่าย.

  • The Theการออกแบบหัวฉีดคู่รองรับการฉีดพ่นน้ำหลายมุมตั้งแต่2.5ถึง3เมตร

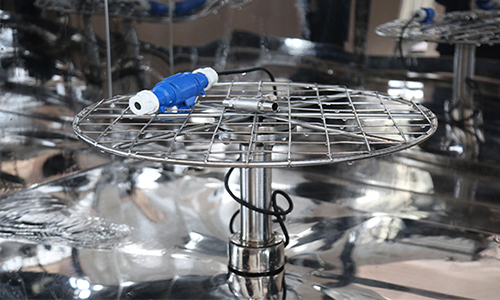

  • เมื่อรวมกับแผ่นเสียงความเร็วตัวแปรจะช่วยให้การทดสอบสเปรย์ทุกรอบ

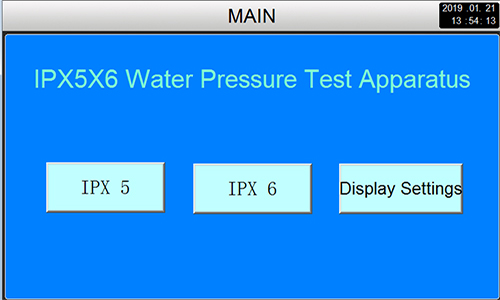

② ②ระบบควบคุมควบคุม

PLC ควบคุมพารามิเตอร์ได้อย่างแม่นยำเช่นเวลาการไหลของน้ำมุมสเปรย์และความเร็วในการหมุนพร้อมจอแสดงผลแบบเรียลไทม์ การดำเนินการสะดวกและผลลัพธ์มีความน่าเชื่อถือ

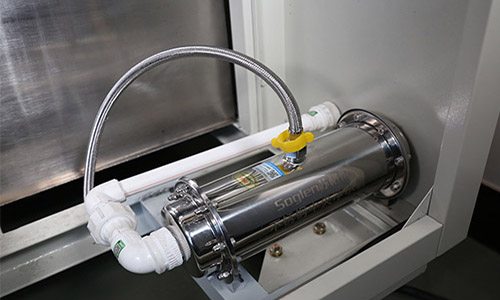

③ ③ตัวกรองตัวกรอง

ความแม่นยำในการกรองคืออนุภาคขนาดเส้นผ่านศูนย์กลาง0.03มม. เพื่อความสะอาดของน้ำip55_testing_chamber22.jpg

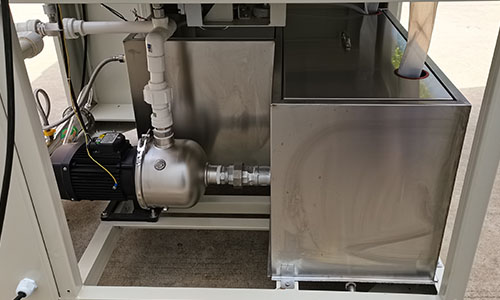

④ ④ถังเก็บน้ำ

วาล์วลอยจะตรวจสอบระดับน้ำแบบเรียลไทม์เพื่อป้องกันการวิ่งแห้งเนื่องจากปัญหาการขาดแคลนน้ำและยืดอายุการใช้งานของอุปกรณ์

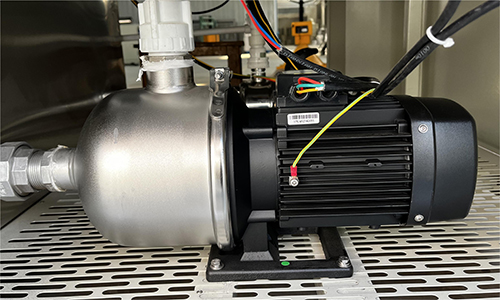

⑤ ⑤ปั้มน้ำ

ให้การไหลและความดันอย่างต่อเนื่องซึ่งเป็นไปตามมาตรฐาน IPX5เพื่อให้แน่ใจว่ามีสเปรย์ที่แข็งแรงและสม่ำเสมอ

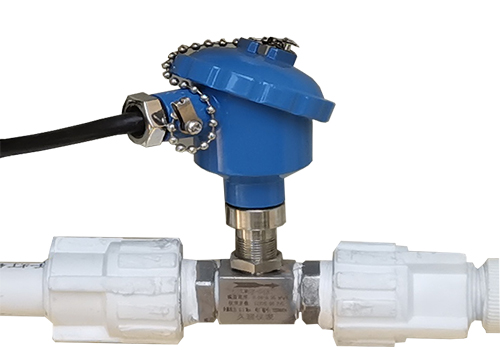

⑥ ⑥เซนเซอร์ตรวจจับ

เพื่อการควบคุมการไหลของน้ำและแรงดันที่แม่นยำเพื่อให้แน่ใจว่าการไหลของน้ำมีความเสถียรภายในช่วงมาตรฐาน12.5 ± 0.625 (l/min)ip55_testing_chamber25.jpg
