อุปกรณ์ทดสอบวงจรอุณหภูมิสำหรับอุปกรณ์อิเล็กทรอนิกส์และความน่าเชื่อถือของยานยนต์

Sep 01 2025
Table of Content [Hide]

    บทนำนำ

    เมื่อโมดูลควบคุมอิเล็กทรอนิกส์ภายในรถล้มเหลวในวันฤดูร้อนที่แผดเผาหรือเช้าฤดูหนาวที่เยือกแข็งรากมักจะอยู่ในสิ่งหนึ่ง-ความเครียดจากความร้อน ส่วนประกอบขยายและหดตัวในอัตราที่แตกต่างกันข้อต่อประสานลดลงและพลาสติกกลายเป็นเปราะ การต่อสู้ที่มองไม่เห็นเหล่านี้ภายในผลิตภัณฑ์คือเหตุผลที่อุปกรณ์ทดสอบรอบอุณหภูมิกลายเป็นสิ่งที่ขาดไม่ได้ในวิศวกรรมความน่าเชื่อถือที่ทันสมัย
    แทนที่จะรอหลายปีสำหรับข้อมูลภาคสนามผู้ผลิตจำลองการใช้งานในโลกแห่งความเป็นจริงมานานหลายทศวรรษในเวลาไม่กี่สัปดาห์ กับกับอุปกรณ์ทดสอบรอบอุณหภูมิโดย ilib วิศวกรสามารถผลักดันผลิตภัณฑ์ไปยังขีดจำกัดของพวกเขาเปิดเผยจุดอ่อนที่ซ่อนอยู่และตรวจสอบการปฏิบัติตามมาตรฐานทั่วโลก-ทั้งหมดก่อนที่ลูกค้ารายแรกเคยเปลี่ยนกุญแจจุดระเบิด

    ทำไมเรื่องการทดสอบรอบอุณหภูมิ

    ปั่นจักรยานด้วยอุณหภูมิทำให้ผลิตภัณฑ์มีการสลับอุณหภูมิสูงและต่ำสุดขั้ว การขยายตัวและการหดตัวซ้ำๆนี้ช่วยเร่งริ้วรอยและเน้นจุดอ่อนในการออกแบบหรือการเลือกวัสดุ อุตสาหกรรมต่างๆเช่นยานยนต์การบินและอวกาศและอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคต้องอาศัยการทดสอบนี้กับ:
    -ตรวจสอบความทนทานของผลิตภัณฑ์ภายใต้สภาวะที่รุนแรง
    -ตรวจจับข้อบกพร่องในการผลิตที่ไม่ถูกต้อง
    -ตรงตามมาตรฐานความน่าเชื่อถือระดับสากล (เช่น IEC, JESD22, MIL-STD)
    -ลดการเรียกร้องการรับประกันและความล้มเหลวของสนาม

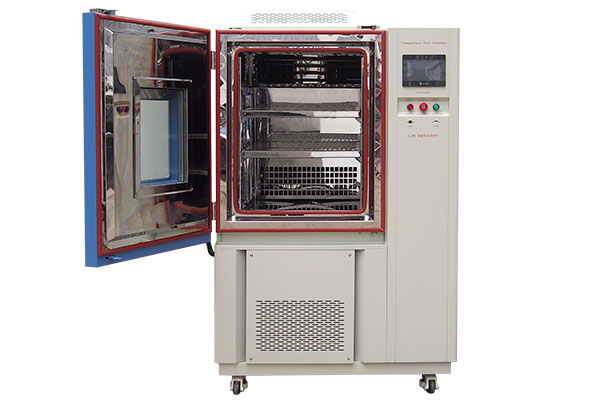

    คุณสมบัติที่สำคัญของอุปกรณ์ทดสอบรอบอุณหภูมิ

    ห้องรอบอุณหภูมิที่ทันสมัยได้รับการออกแบบมาพร้อมกับความสามารถขั้นสูงหลายแบบ:

    ฟีเจอร์

    วัตถุประสงค์ของ

    ช่วงอุณหภูมิกว้าง (-70/ -40/ -20 °C ถึง180 °C)

    จำลองสภาพแวดล้อมในโลกแห่งความเป็นจริงตั้งแต่ความเย็นในอาร์กติกไปจนถึงความร้อนของเครื่องยนต์

    อัตราทางลาดที่รวดเร็ว (สูงสุด5/10/15/20 °C/นาที)

    เร่งรอบความเครียดลดระยะเวลาการทดสอบ

    ระบบการไหลเวียนของอากาศสม่ำเสมอ

    มั่นใจได้ว่าการเปิดรับตัวอย่างการทดสอบทั้งหมดสม่ำเสมอ

    ตัวควบคุมที่ตั้งโปรแกรมได้

    ช่วยให้โปรไฟล์การขี่จักรยานความร้อนที่ซับซ้อนและการบันทึกข้อมูล

    ความปลอดภัยและความน่าเชื่อถือ

    การป้องกันอุณหภูมิเกินและระบบทำความเย็นที่มั่นคง

    กรณีการศึกษา: การทดสอบความน่าเชื่อถือ ECU ยานยนต์

    เพื่อแสดงให้เห็นว่ามีการใช้อุปกรณ์ทดสอบรอบอุณหภูมิ
    วัตถุประสงค์ในการทดสอบ: ตรวจสอบความน่าเชื่อถือของข้อต่อประสานและความทนทานของ PCB ภายใต้การปั่นจักรยานด้วยอุณหภูมิในระยะยาว

    ตามมาตรฐาน:
    -AEC-Q100:คุณสมบัติการทดสอบความเครียดสำหรับวงจรรวมยานยนต์
    -IEC 60068-2-14:การทดสอบด้านสิ่งแวดล้อม-ช็อกความร้อนและการขี่จักรยาน

    พารามิเตอร์การทดสอบ:

    -ช่วงอุณหภูมิ:-40 °C ถึง125 °C
    -Dwell Time:30นาทีครับในแต่ละสุดขั้ว
    -อัตราทางลาด:15 °C/นาที
    -รอบทั้งหมด:1000รอบ
    กระบวนการ:
    1.ECU ติดตั้งอยู่บนตัวยึดภายในห้องรอบอุณหภูมิของ lib.
    2.ตัวควบคุมได้รับการตั้งโปรแกรมด้วยโปรไฟล์วงจรความร้อน
    3.บันทึกข้อมูลความสม่ำเสมอของอุณหภูมิและการนับรอบ
    4.การวิเคราะห์หลังการทดสอบตรวจสอบรอยแตกของบัดกรีภายใต้กล้องจุลทรรศน์เพื่อให้มั่นใจว่าสอดคล้องกับ AEC-Q100
    กระบวนการนี้ช่วยให้ซัพพลายเออร์ยานยนต์สามารถคาดการณ์ประสิทธิภาพภาคสนามได้โดยไม่ต้องรอใช้งานในโลกแห่งความเป็นจริงเป็นเวลาหลายปี

    การประยุกต์ใช้อิเล็กทรอนิกส์: PCB และการทดสอบตัวเชื่อมต่อ

    ผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์ยังพึ่งพาการทดสอบวงจรความร้อนสำหรับแผงวงจรพิมพ์และตัวเชื่อมต่อ ตัวอย่างเช่นสมาร์ทโฟนสำหรับผู้บริโภคได้รับการทดสอบตั้งแต่-20 °C ถึง70 °C จำลองการใช้งานประจำวันในสภาพอากาศที่แตกต่างกัน ความล้มเหลวเช่นรอยแตกขนาดเล็ก delamination หรือการคลายตัวเชื่อมต่อสามารถจับได้ในช่วงต้นป้องกันการเรียกคืนมวล

    ห้องรอบอุณหภูมิของมีความสม่ำเสมอของอุณหภูมิที่แม่นยำและเสถียรภาพในการดำเนินงานที่ยาวนานสนับสนุนความต้องการในการทดสอบที่เข้มงวดเหล่านี้

    ทำไมต้องเลือกอุปกรณ์ทดสอบรอบอุณหภูมิของ

    แอลโดดเด่นด้วยการเสนอ:
    -การปรับแต่ง:ขนาดห้องที่ไม่ได้มาตรฐานและฟังก์ชั่นการทดสอบแบบรวม (อุณหภูมิความชื้นการสั่นสะเทือน)
    -ความแม่นยำ:เซ็นเซอร์ความแม่นยำสูงและการไหลของอากาศสม่ำเสมอเพื่อให้ได้ผลลัพธ์ที่สม่ำเสมอ
    -ประสิทธิภาพการใช้พลังงาน:ระบบทำความเย็นที่ทันสมัยออกแบบมาเพื่อการทำงานที่ยั่งยืน
    -การปฏิบัติตามข้อกำหนดทั่วโลก:ห้องที่ออกแบบมาเพื่อให้เป็นไปตามมาตรฐาน IEC, MIL-STD และยานยนต์ aec.
    ไม่ว่าจะเป็นสำหรับซัพพลายเออร์ยานยนต์หรือผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์เช่นให้โซลูชันการทดสอบที่ครอบคลุมซึ่งช่วยให้มั่นใจได้ถึงการปฏิบัติตามข้อกำหนดและความเป็นเลิศของผลิตภัณฑ์

    สรุปและเรียกร้องให้ดำเนินการ

    ความน่าเชื่อถือไม่สามารถต่อรองได้ในอุตสาหกรรมยานยนต์และอิเล็กทรอนิกส์ อุปกรณ์ทดสอบรอบอุณหภูมิมีบทบาทสำคัญในการเปิดเผยจุดอ่อนเพื่อให้มั่นใจว่าสอดคล้องและส่งมอบผลิตภัณฑ์ที่ทนทานไปยังตลาด อุปกรณ์ทดสอบรอบอุณหภูมิของแอลได้รับการออกแบบมาเพื่อจำลองสภาพแวดล้อมที่เลวร้ายที่สุดช่วยให้ผู้ผลิตลดความเสี่ยงและสร้างความไว้วางใจให้กับลูกค้า
    พร้อมที่จะเพิ่มการทดสอบความน่าเชื่อถือของผลิตภัณฑ์ของคุณหรือไม่? สำรวจอุปกรณ์ทดสอบรอบอุณหภูมิแบบเต็มรูปแบบของ
