ระบบหัวฉีดคู่ของห้องทดสอบ IP69K: กำลังไฟคู่สำหรับการปฏิบัติตาม IPX6K และ IPX9K

Jul 24 2025
Table of Content [Hide]

    เมื่อพูดถึงการทดสอบประสิทธิภาพการกันน้ำภายใต้สภาวะอุตสาหกรรมที่รุนแรงที่สุดการออกแบบหัวฉีดภายในห้องทดสอบของคุณสามารถสร้างหรือทำลายความแม่นยำของผลลัพธ์ของคุณได้ สำหรับการทดสอบ IPX6K และ IPX9K ซึ่งเกี่ยวข้องกับไอพ่นน้ำที่มีแรงดันสูงและอุณหภูมิสูงระบบสเปรย์หัวฉีดคู่ไม่ได้เป็นเพียงส่วนเสริมของประสิทธิภาพเท่านั้น

    ในบทความนี้เรามุ่งเน้นเฉพาะในระบบหัวฉีดคู่: วิธีการทำงานวิธีที่ช่วยให้สอดคล้องกับมาตรฐานทั้ง IPX6K และ IPX9K และเหตุผลห้องทดสอบ IP69Kเป็นสิ่งจำเป็นสำหรับการทดสอบในภาคยานยนต์อิเล็กทรอนิกส์กลางแจ้งและอุปกรณ์เกรดอาหาร

    เข้าใจ IPX6K และ IPX9K: ทำไมหัวฉีดสองหัว?

    ก่อนที่จะดำน้ำเข้าไปในระบบขอชี้แจงความแตกต่างระหว่าง IPX6K และ IPX9K-both ที่กำหนดไว้ใน ISO 20653สำหรับยานพาหนะถนนและการใช้งานที่รุนแรงที่คล้ายกัน:

    การจัดอันดับคะแนน

    ความดันความดันสูง

    อุณหภูมิอุณหภูมิสูง

    ระยะทางที่ไกล

    แอพลิเคชัน

    IPX6K

    75-100บาร์

    อุปกรณ์ล้อมรอบ

    2.5-3 M ค่ะ

    สเปรย์ถนนล้างรถ

    IPX9K

    80-100บาร์

    80 ± 5 °C

    100-150มม.

    ทำความสะอาดด้วยไอน้ำสุขาภิบาลเกรดอาหาร

    ที่จะผ่านทั้งการทดสอบระบบทดสอบต้องจำลองสองโปรไฟล์สเปรย์ที่แตกต่างกันมาก: ระยะไกลสเปรย์กว้าง (IPX6K) และระยะใกล้, เจ็ทน้ำร้อนเข้มข้น (IPX9K) ระบบหัวฉีดคู่ช่วยแก้ปัญหาความต้องการคู่นี้ในการกำหนดค่าขนาดกะทัดรัด


    ภายในห้องทดสอบ/IPX9K: ระบบหัวฉีดคู่แบบบูรณาการ

    ห้องทดสอบ/IPX9K มีวัตถุประสงค์เพื่อดำเนินการทดสอบทั้งน้ำแรงดันสูงในการทดสอบตามมาตรฐาน ISO 20653, IEC 60529และยานยนต์ oem.
    คุณสมบัติระบบแบบบูรณาการ:

    ▪100% สแตนเลส SUS304ห้องทำงานภายใน
    ▪การระบายน้ำการรีไซเคิลน้ำและการประสานความปลอดภัย

    การกำหนดค่าหัวฉีดคู่

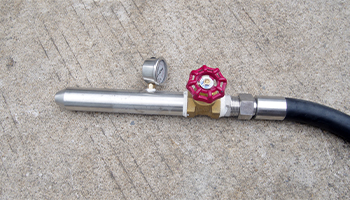

    ▪หัวฉีดระยะไกลคงที่สำหรับการทดสอบเจ็ทน้ำแนวนอน IPX6K (ระยะทาง2.5-3.0 m)

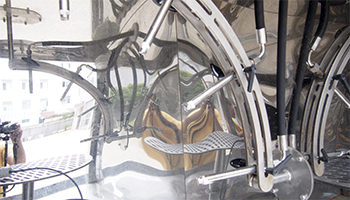

    ▪หัวฉีดอุณหภูมิสูงแบบโรตารี่สำหรับสเปรย์มุมปิด IPX9K (0 °, 30 °, 60 °, 90 °)


    ระบบทำความร้อนแรงดันสูง

    ▪แรงดันเอาต์พุตที่ปรับได้สูงสุด100บาร์
    ▪หน่วยทำน้ำร้อนเพื่อรักษา80 ± 5 °C (สำหรับ IPX9K)

    แพลตฟอร์มควบคุมอัตโนมัติ

    ▪อินเทอร์เฟซหน้าจอสัมผัสพร้อมโปรแกรมทดสอบ IPX6K และ IPX9K ที่โหลดไว้ล่วงหน้า
    ▪แผ่นเสียงแบบใช้มอเตอร์ที่ซิงโครไนซ์กับมุมสเปรย์สำหรับการสัมผัสแบบเต็มรูปแบบ
    ▪การไหลของน้ำอิสระและการตรวจสอบอุณหภูมิ

    การก่อสร้างห้องทำงาน

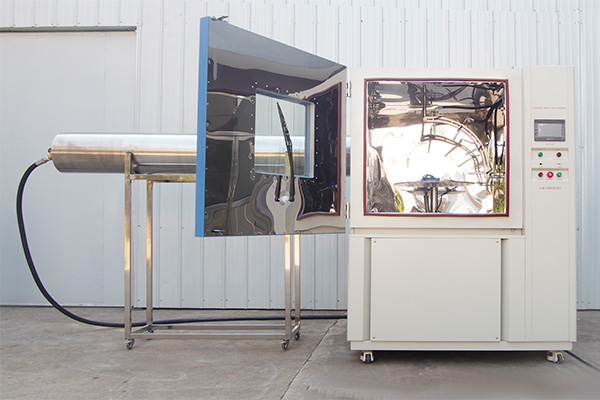

    ห้องทดสอบ IP69K เดียวนี้มาพร้อมกับระบบหัวฉีดคู่แบบครบวงจรช่วยให้สามารถเปลี่ยนระหว่างโหมด IPX6K และ IPX9K ได้อย่างราบรื่นลดเวลาการเปลี่ยนแปลงและเพิ่มอัตราการไหล


    หัวฉีดคู่ ห้องหนึ่งห้อง ครอบคลุมทั้ง IPX6K และ IPX9K

    1.หนึ่งระบบสองคะแนน
    แทนที่จะใช้การตั้งค่าแยกต่างหากการออกแบบหัวฉีดคู่จะรองรับทั้ง IPX6K และ IPX9K ได้อย่างลงตัว-ประหยัดเวลาพื้นที่และค่าใช้จ่ายของอุปกรณ์
    2.ไม่มีการปรับตำแหน่งใหม่หรือการปรับด้วยตนเอง
    ห้องที่ไม่มีระบบหัวฉีดคู่มักต้องมีการปรับตำแหน่งหัวสเปรย์ด้วยตนเองหรือเปลี่ยนส่วนประกอบระหว่างการทดสอบ ระบบของฟูลเป็นระบบอัตโนมัติตั้งโปรแกรมได้และมีประสิทธิภาพ
    3.ความแม่นยำเชิงมุมที่สอดคล้องกัน
    สำหรับ IPX9K ความสม่ำเสมอของมุมสเปรย์มีความสำคัญ ด้วยหัวหมุนแบบใช้มอเตอร์และหัวฉีดมุมคงที่การกำหนดค่าหัวฉีดคู่จะรักษาการทดสอบที่แม่นยำและทำซ้ำได้
    4.เร่งการทดสอบเวิร์กโฟลว์
    เรียกใช้มาตรฐานการทดสอบทั้งสองตามลำดับด้วยโปรแกรมทดสอบที่ตั้งไว้ล่วงหน้า การทดสอบแบบรวมช่วยลดรอบเวลารวมได้ถึง30% เมื่อเทียบกับระบบโหมดเดียว


    การใช้งานทางวิศวกรรมจริง

    นี่คือวิธีที่ผู้ผลิตจริงได้รับประโยชน์จากห้องทดสอบ IP69K ด้วยระบบหัวฉีดคู่:
    อุปกรณ์อิเล็กทรอนิกส์ยานยนต์:ซัพพลายเออร์ Tier-1รายทดสอบเซ็นเซอร์เรดาร์ ECUs และตัวเชื่อมต่อโดยใช้ IPX6K สำหรับความต้านทานการสาดถนนและ IPX9K สำหรับโซนล้างความดัน (เช่นเครื่องยนต์อ่าวช่วงล่าง)
    เครื่องจักรเกรดอาหาร:ผู้ผลิตแผงควบคุมหน้าจอสัมผัส HMI และตู้สแตนเลสต้องใช้ IPX9K เพื่อให้แน่ใจว่าส่วนประกอบทนต่อสุขาภิบาลแรงดันสูงร้อน
    อุปกรณ์กลางแจ้งอัจฉริยะ:สถานีฐาน5G ระบบที่จอดรถอัจฉริยะและจอภาพริมถนนต้องการการให้คะแนนทั้งสองอย่างเพื่อป้องกันฝน (IPX6K) และการทำความสะอาดด้วยไอน้ำ (IPX9K)

    ก้าวต่อไป

    หากคุณต้องการให้แน่ใจว่าผลิตภัณฑ์ของคุณตรงตามมาตรฐานการป้องกันทางเข้าสูงสุดอย่าชำระสำหรับการตั้งค่าชั่วคราวหรือการทดสอบที่ไม่สมบูรณ์ห้องทดสอบ IP69K ของพร้อมระบบหัวฉีดคู่มอบความแม่นยำที่ได้รับการรับรองการทำงานที่เรียบง่ายและผลลัพธ์ที่เชื่อถือได้-ทั้งหมดในแพลตฟอร์มเดียวติดต่อลิเธียมวันนี้Inquiry@libtestchamber.comเพื่อรับใบเสนอราคาหรือกำหนดการสาธิตสด
    ให้เราช่วยคุณตรวจสอบผลิตภัณฑ์ของคุณ
