การตีความห้องทดสอบฝน JIS D0203การทดสอบกันน้ำที่แม่นยำสำหรับอุปกรณ์อิเล็กทรอนิกส์ยานยนต์และการบินและอวกาศ

Aug 08 2024
Table of Content [Hide]

    ภาพรวมของมาตรฐาน JIS D0203

    The Theมาตรฐาน JIS D0203เป็นข้อกำหนดอุตสาหกรรมของญี่ปุ่นที่ได้รับการยอมรับอย่างกว้างขวางสำหรับการทดสอบฝนโดยให้คำแนะนำโดยละเอียดเกี่ยวกับความเข้มของปริมาณน้ำฝนขนาดหยดและผลกระทบจากน้ำ ใช้ในอุตสาหกรรมต่างๆรวมถึงอุปกรณ์อิเล็กทรอนิกส์ส่วนประกอบยานยนต์อุปกรณ์การบินและอวกาศและอุปกรณ์กลางแจ้ง

    โดยยึดมั่นในมาตรฐานนี้ผู้ผลิตสามารถจำลองสภาพฝนในโลกแห่งความเป็นจริงได้อย่างน่าเชื่อถือรับประกันคุณภาพของผลิตภัณฑ์ที่สอดคล้องกันและแสดงให้เห็นถึงประสิทธิภาพการกันน้ำให้กับลูกค้าและกฎระเบียบอย่างมั่นใจ

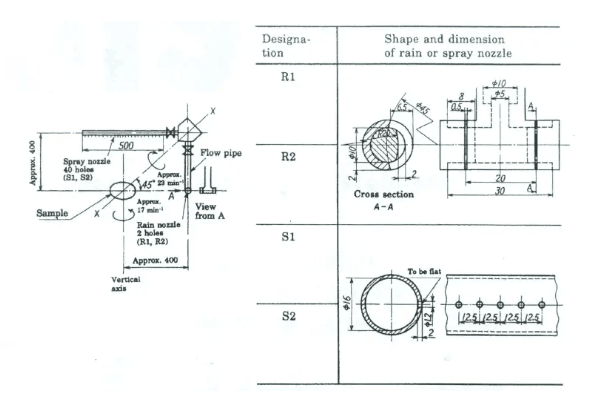

    ตัวอย่างเช่นภายใต้การทดสอบ S1และ S2:

    -เส้นผ่านศูนย์กลางภายในท่อสเปรย์: 16มม., ความยาว: 500มม.

    -เส้นผ่านศูนย์กลางรูสเปรย์: φ1.2มม. จำนวน: 40ระยะห่าง: 12.5มม

    -การไหลของสเปรย์ที่ปรับได้: 1.9-3.2 l/min, แรงดันสเปรย์: 0.1-3 kg /cm²

    -แกนท่อหมุน: 45 °, ความเร็วท่อลูกตุ้ม: 23 r/min

    สำหรับการทดสอบ R1และ R2:

    -การหมุนรองรับตัวอย่าง: 5 r/min ปรับได้

    -แรงดันน้ำ: 0.1-3 kg /cm², การไหลของสเปรย์: 24.5-39.2 l/min

    -หัวฉีดสเปรย์ตรงตามข้อกำหนดของ R1/R2

    -มุมเพลาหมุน: 45 °, ความเร็วในการหมุน: 23 r/min


    การทดสอบ R1

    การทดสอบ R2

    การทดสอบ S1

    การทดสอบ S2

    แรงดันสเปรย์น้ำ

    0.3kgf/cm² (ประมาณ4.3psi)

    0.1kgf/cm² (ประมาณ1.4psi)

    1kgf/เซนติเมตร ² (ประมาณ14.2 PSI)

    3kgf/cm² (ประมาณ42.7 PSI)

    อัตราการไหล

    0.8 gal/ นาที (ประมาณ3.2ลิตร/นาที)

    0.5 gal/ นาที (ประมาณ1.9ลิตร/นาที)

    6.5แกลลอน/นาที (ประมาณ24.5L/นาที)

    10.3 gal/ นาที (ประมาณ39.2ลิตร/นาที)

    ระยะเวลาทดสอบ

    10นาทีค่ะ

    10นาทีค่ะ

    30นาทีครับ

    60นาทีครับ

    หัวฉีดหัวฉีด

    2.

    2.

    40 40ค่ะ

    40 40ค่ะ



    หลักการทำงานของห้องทดสอบฝน JIS D0203

    หลักการหลักของห้องทดสอบฝน JIS D0203คือการจำลองสภาพแวดล้อมปริมาณน้ำฝนตามธรรมชาติผ่านระบบที่ออกแบบมาอย่างดีเพื่อใช้ความเข้มและรูปแบบของผลกระทบจากฝนกับผลิตภัณฑ์ภายใต้การทดสอบ วิธีการทั่วไปของฝนส่วนใหญ่รวมถึงการฉีดพ่นและหยดฝน

    วิธีการทดสอบความต้านทานความชื้นและน้ำของชิ้นส่วนยานยนต์ในมาตรฐาน JIS D0203:

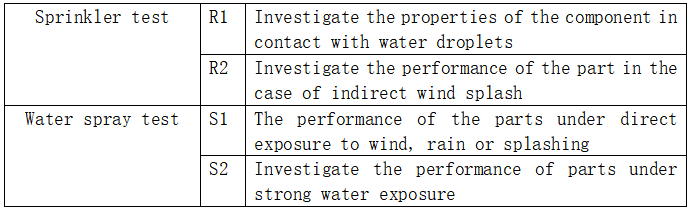

    อุปกรณ์ทดสอบกันน้ำนี้ได้รับการออกแบบและผลิตตามสี่ประเภทการทดสอบของ R1, R2, S1และ S2ใน JIS D 0203-1994 "วิธีการทดสอบสำหรับความชื้นและความต้านทานน้ำของชิ้นส่วนรถยนต์"



    เทคโนโลยีสำคัญของห้องทดสอบฝน USB JIS D0203

    การควบคุมปริมาณน้ำฝนที่แม่นยำ

    พร้อมกับเซ็นเซอร์การไหลความไวสูงและวาล์วความดันความแม่นยำระบบรักษาความเข้มของปริมาณน้ำฝนที่มีความแม่นยำเป็นพิเศษ ในระหว่างการจำลองฝนตกหนักแรงดันน้ำยังคงมีเสถียรภาพระหว่าง0.03-0.3 MPa เพื่อให้แน่ใจว่าการจำลองการทำซ้ำและผลการทดสอบที่เชื่อถือได้

    การจำลองความเร็วลม

    พัดลมในตัวและเทคโนโลยีการควบคุมลมจำลองความเร็วลมตั้งแต่0-18เมตร/วินาทีพร้อมความแม่นยำเมตร/วินาที0.5 ± นี้จำลองสภาพโลกแห่งความเป็นจริงที่ลม alters วิถีหยดและผลกระทบให้การประเมินที่ครอบคลุมของประสิทธิภาพการกันน้ำ

    การออกแบบห้องเพื่อให้ครอบคลุมสม่ำเสมอ

    หัวฉีดกระจายอย่างสม่ำเสมอรูปแบบห้องที่ดีที่สุดและวัสดุปิดผนึกขั้นสูงรับประกันความคุ้มครองฝนสม่ำเสมอ (± 5%) และป้องกันการรั่วซึม การออกแบบนี้ช่วยให้มั่นใจได้ถึงสภาพแวดล้อมการทดสอบที่ควบคุมได้และมีเสถียรภาพที่สำคัญสำหรับผลลัพธ์ที่ถูกต้องและทำซ้ำได้

    ข้อดีเพิ่มเติมของห้อง D0203 JIS ของอุตสาหกรรม

    อุปกรณ์ติดตั้งตัวอย่างที่ปรับแต่งได้:รองรับขนาดและรูปร่างของผลิตภัณฑ์ต่างๆ

    การทำงานที่ประหยัดพลังงาน:การไหลเวียนของน้ำขั้นสูงและระบบพัดลมช่วยลดการใช้พลังงาน

    การตรวจสอบระยะไกลและการควบคุม:รองรับการควบคุมเครือข่ายสำหรับการตรวจสอบแบบเรียลไทม์และการบันทึกข้อมูล

    การประกันการปฏิบัติตามข้อกำหนด:เป็นไปตามข้อกำหนด JIS D0203อย่างสมบูรณ์และรองรับเอกสารเพื่อวัตถุประสงค์ในการรับรอง

    ความทนทานและความน่าเชื่อถือ:สร้างขึ้นด้วยวัสดุที่ทนต่อการกัดกร่อน (SUS304ห้องทำงาน) และโครงสร้างที่แข็งแรง (แผ่นเหล็ก A3หนา) สำหรับการใช้งานในระยะยาวและเป็นมิตรกับการบำรุงรักษา

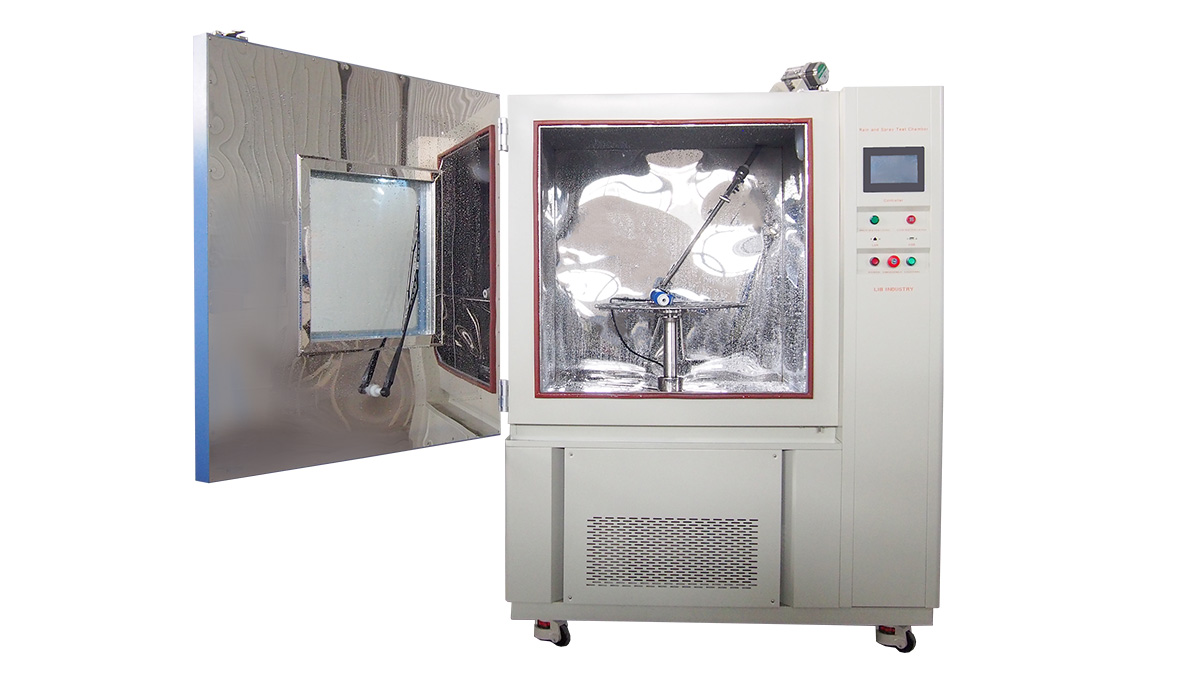

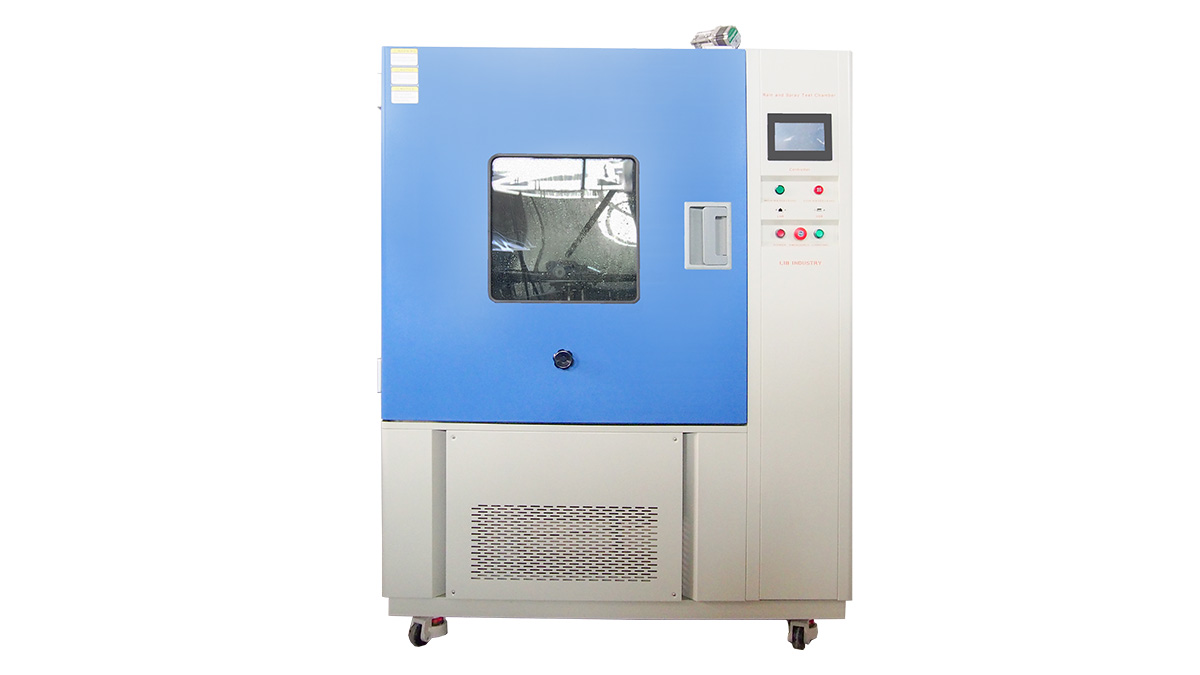

    โมเดลโมเดลจำลอง

    R-1000JIS

    ปริมาณภายใน (L)

    1000

    ระยะทางจากตัวอย่างไปยังหัวฉีด

    Approx.400mm

    หัวฉีดฝน

    2รูค่ะ

    รูหัวฉีดฝน

    Φ0.5mm

    อัตราการไหลของน้ำที่ R1

    1.9L/นาที

    อัตราการไหลของน้ำที่ R2

    3.3L/นาที

    หัวฉีดสเปรย์

    40หลุม

    รูหัวฉีดสเปรย์

    Φ1.2mm

    อัตราการไหลของน้ำที่ S1

    24.5L/นาที

    อัตราการไหลของน้ำที่ S2

    39.2L/นาที

    แรงดันน้ำที่หัวฉีด

    0.03 ~ 0.30MPA

    หมุนด้วยความเร็ว

    17R/นาที

    ควบคุมแรงดันน้ำ

    เครื่องวัดการไหล



    การใช้งานในโลกแห่งความเป็นจริงในอุตสาหกรรม

    อุตสาหกรรมอุตสาหกรรมอุตสาหกรรม

    วัตถุประสงค์การทดสอบ

    แบบจำลองสภาพ

    อุปกรณ์อิเล็กทรอนิกส์อิเล็กทรอนิกส์

    สมาร์ทโฟนแท็บเล็ตสมาร์ททีวี

    ฝนตกหนัก5มม./นาทีเป็นเวลา30นาทีเพื่อตรวจสอบการปิดผนึกของอุปกรณ์และการป้องกันวงจร

    ยานยนต์สำหรับรถยนต์

    หน้าต่างไฟเสาอากาศรถยนต์

    ฝนรวมกับลม80กม./ชม. เป็นเวลา1ชั่วโมงเพื่อประเมินการปิดผนึกส่วนประกอบและความปลอดภัย

    การบินและอวกาศ

    เครื่องบินเชลล์นักบิน

    ปริมาณน้ำฝนที่สูง-50 °C, 8มม./นาที, 60นาทีเพื่อให้มั่นใจถึงความน่าเชื่อถือในการทำงานในสภาวะที่รุนแรง

    โดยการจำลองสภาพเปียกในโลกแห่งความเป็นจริงในอุตสาหกรรมที่หลากหลายห้องทดสอบฝน JIS D0203ของอุตสาหกรรม

    .ค่าาา

    ทำไมต้องเลือกอุตสาหกรรม lib และเริ่มต้นการเดินทางทดสอบกันน้ำของคุณ

    วิศวกรรมความแม่นยำ: ความเข้มของฝนที่ปรับได้ขนาดหยดและความเร็วลมช่วยให้มั่นใจได้ว่าได้ผลลัพธ์ที่สม่ำเสมอและทำซ้ำได้

    การกำหนดค่าที่กำหนดเอง: ห้องที่เหมาะกับขนาดผลิตภัณฑ์ของคุณและความต้องการในการทดสอบ

    การสนับสนุนอย่างรวดเร็ว: รับใบเสนอราคาส่วนบุคคลและแผนการทดสอบเบื้องต้นภายใน1-3ชั่วโมง

    ความช่วยเหลือตลอดอายุการใช้งาน: รับประกัน3ปีและการสนับสนุนด้านเทคนิคตลอดอายุการใช้งานพร้อมโซลูชันการทดสอบ IPX ที่ครอบคลุมรวมถึงIPX1-IPX6,,,IPX7,IPX8และก็พร้อมIPX9K, พลัสห้องทดสอบฝุ่น.ค่าาา

    คำมั่นสัญญาของลูกค้าและขั้นตอนต่อไป: อุตสาหกรรม Li ผสมผสานความเป็นเลิศทางวิศวกรรมเข้ากับการสนับสนุนที่ตอบสนองเพื่อช่วยให้คุณสร้างห้องปฏิบัติการทดสอบการกันน้ำโดยเฉพาะที่ตอบสนองความต้องการที่แน่นอนของคุณ ตรวจสอบให้แน่ใจว่าผลิตภัณฑ์ของคุณทำงานได้อย่างน่าเชื่อถือภายใต้สภาวะเปียกในโลกแห่งความเป็นจริง ติดต่ออุตสาหกรรมจำหน่ายวันนี้Inquiry@libtestchamber.comเพื่อออกแบบห้องปฏิบัติการของคุณปกป้องชื่อเสียงของผลิตภัณฑ์ของคุณและแสดงให้เห็นถึงคุณภาพที่เหนือกว่าให้กับลูกค้าของคุณ
