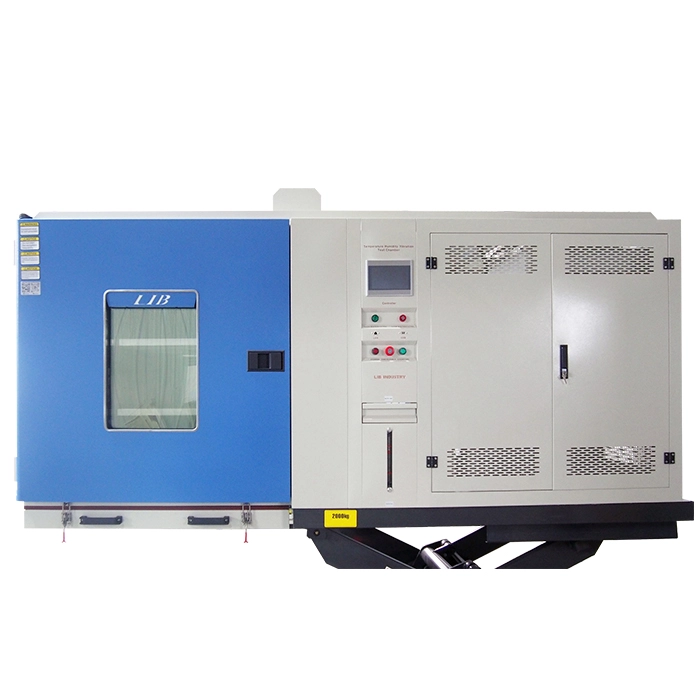

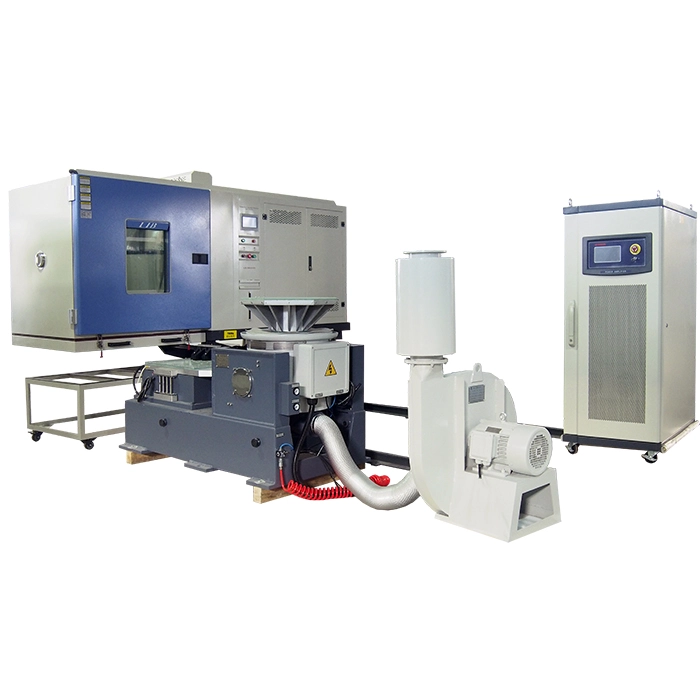

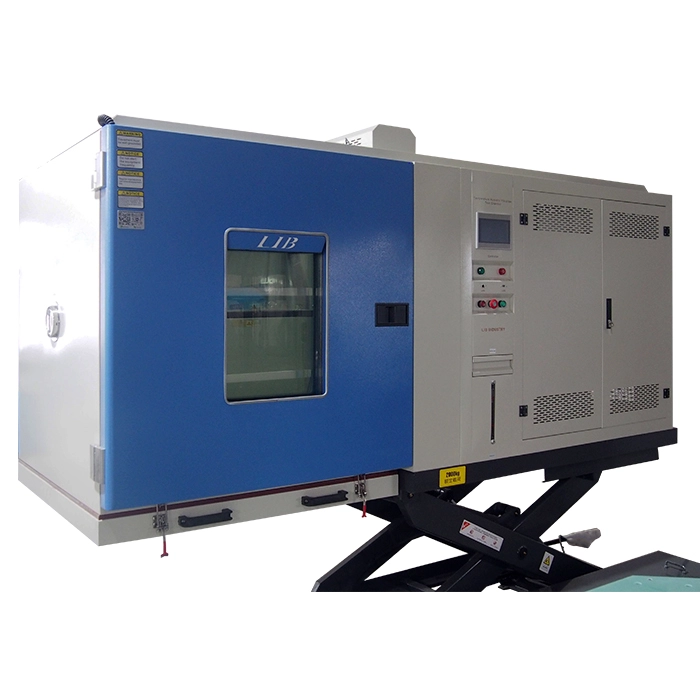

ห้องการสั่นสะเทือน

ห้องทดสอบการสั่นสะเทือนของอุณหภูมิความชื้นสำหรับการทดสอบด้านสิ่งแวดล้อมแบบรวม

ห้องสั่นสะเทือนอุตสาหกรรมจำลองผลกระทบรวมของอุณหภูมิความชื้นและการสั่นสะเทือนในระบบบูรณาการเดียว

ออกแบบมาสำหรับการทดสอบยานยนต์การบินและอวกาศอิเล็กทรอนิกส์ทหารและความน่าเชื่อถือของแบตเตอรี่ระบบรองรับ:

ช่วงอุณหภูมิตั้งแต่-50 °C ถึง + 150 °C

ควบคุมความชื้นจาก30% ถึง98% RH

ความถี่การสั่นสะเทือนจาก2Hz ถึง4000Hz

การสั่นสะเทือนแนวตั้งและแนวนอนการทดสอบการทดสอบ

ความเข้ากันได้กับระบบเครื่องปั่นที่มีอยู่ของลูกค้า

สอดคล้องกับ IEC 68-2-1, IEC 68-2-2, IEC 68-2-3, J575 SAE และมาตรฐานความน่าเชื่อถือด้านสิ่งแวดล้อมอื่นๆ


รุ่น: THV-100,THV-225, THV-500, THV-800,THV-1000และรุ่นที่กำหนดเองอื่นๆ

วิดีโอห้องสั่นสะเทือนอุตสาหกรรม


คุณสมบัติและประโยชน์ของห้องสั่นสะเทือน

1.การทดสอบอุณหภูมิความชื้นและการสั่นสะเทือนแบบรวม

ห้องสั่นสะเทือนรวมการทดสอบอุณหภูมิความชื้นและการสั่นสะเทือนไว้ในระบบเดียวช่วยจำลองสภาพแวดล้อมที่สมจริงมากขึ้นสำหรับการประเมินความน่าเชื่อถือของผลิตภัณฑ์

2.เข้ากันได้กับระบบเชคเกอร์ที่มีอยู่

อุตสาหกรรมสามารถปรับแต่งห้องตามตารางเครื่องปั่นที่มีอยู่ของลูกค้าและยังให้โซลูชั่นแบบบูรณาการที่สมบูรณ์รวมทั้งห้องเครื่องปั่นตัวควบคุมและอุปกรณ์เสริม

3.ช่วงความถี่กว้างสำหรับการทดสอบการสั่นสะเทือนที่ซับซ้อน

ห้องสั่นสะเทือนรองรับช่วงความถี่การสั่นสะเทือนกว้างตั้งแต่2Hz ถึง4000Hz เหมาะสำหรับการจำลองการขนส่งการสั่นสะเทือนแบบสุ่มและการทดสอบความน่าเชื่อถือความถี่สูง

4.อุณหภูมิที่เสถียรและความสม่ำเสมอของความชื้น

พร้อมกับระบบหมุนเวียนอากาศที่มีประสิทธิภาพและเทคโนโลยีการควบคุมที่แม่นยำห้องรักษาอุณหภูมิและความชื้นที่มั่นคงในระหว่างการทดสอบการสั่นสะเทือนเพื่อผลการทดสอบที่ถูกต้องและทำซ้ำได้


ข้อมูลจำเพาะของห้องสั่นสะเทือน

โมเดลโมเดลจำลอง

THV-225

ช่วงอุณหภูมิช่วง

-50 ℃ ~ + 150 ℃

ความผันผวนของอุณหภูมิ

± 0.5 ℃

ส่วนเบี่ยงเบนอุณหภูมิ

± 2.0 ℃

ช่วงความชื้น

30% ~ 98% RH

ค่าเบี่ยงเบนความชื้น

± 2.5% RH

อัตราการทำความเย็น

5 ℃/นาที

อัตราความร้อน

5 ℃/นาที

พิกัดกำลังของการสั่นสะเทือน

1000kgf

ช่วงความถี่ของการสั่นสะเทือน

2ถึง4000Hz

เส้นผ่าศูนย์กลางกระดองของเครื่องปั่น

Φ240mm

โต๊ะเลื่อนแนวนอน

600*600มม.

เครื่องขยายเสียงพลังสูง

เครื่องขยายเสียงพลังดิจิตอล

หัวขยาย

600*600มม.

เครื่องเป่าลม

เครื่องเป่า4Kw รวมทั้งท่อไอเสีย

ระบบทำความเย็น

ระบบทำความเย็นการบีบอัดทางกล

อุปกรณ์เพื่อความปลอดภัย

เครื่องทำความชื้นแบบแห้ง-การป้องกันการเผาไหม้;

การป้องกันแรงดันสูงของสารทำความเย็นการป้องกันการขาดแคลนน้ำการป้องกันการรั่วไหลของโลก

วัสดุภายในอาคาร

SUS304สแตนเลสสตีล

การกำหนดค่ามาตรฐาน

รูสายเคเบิลพร้อมปลั๊ก;

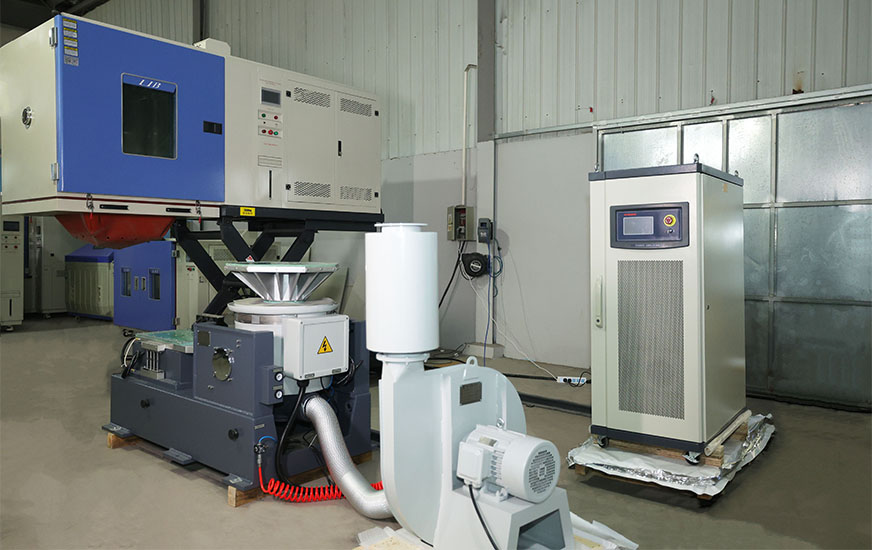

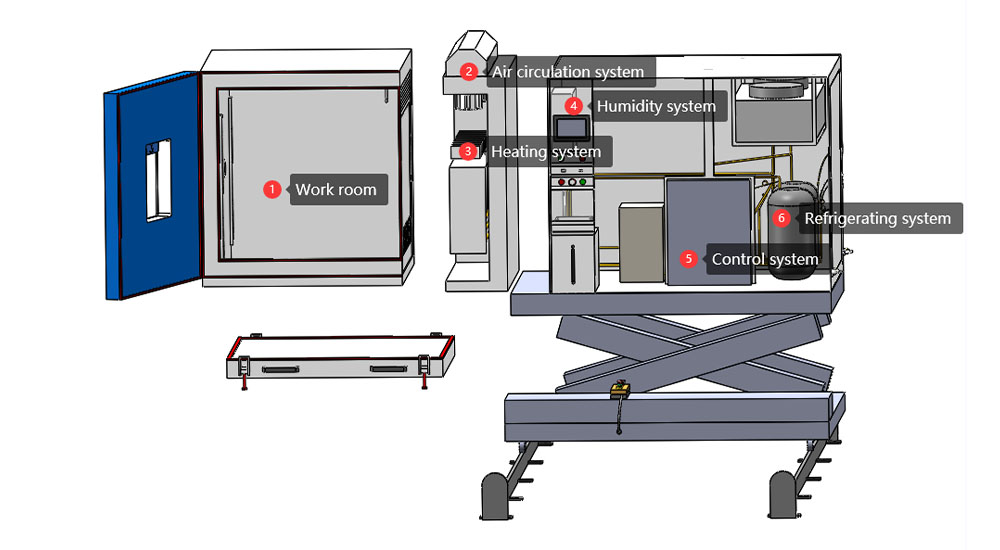

การกำหนดค่าของห้องสั่นสะเทือน

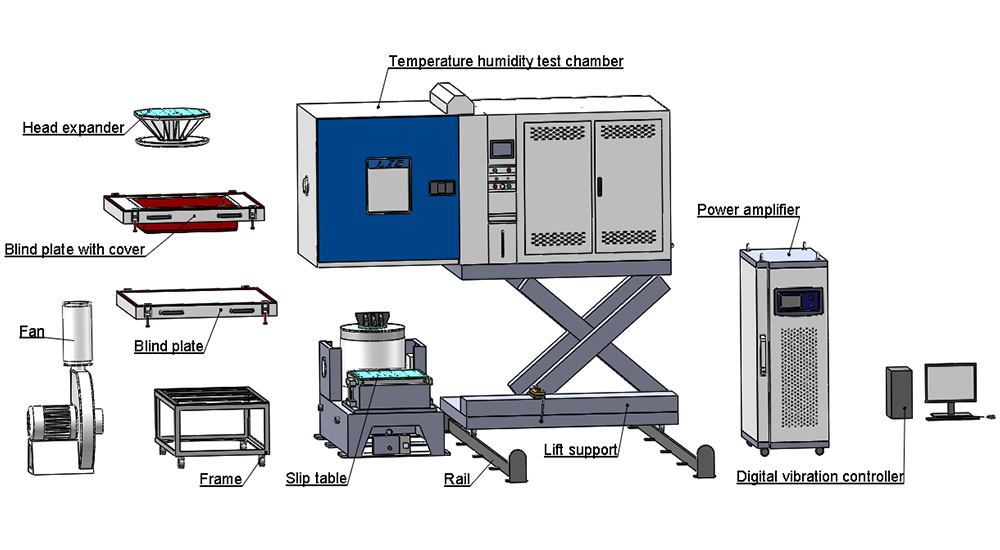

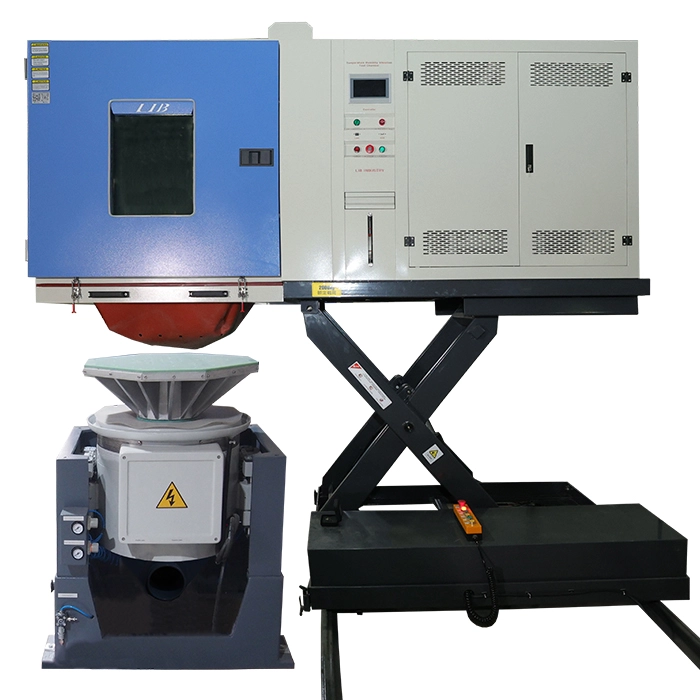

โครงสร้างของห้องทดสอบการสั่นสะเทือนส่วนใหญ่ประกอบด้วยห้องทดสอบอุณหภูมิและความชื้นและก็พร้อมระบบสั่นสะเทือน.ค่าาา



1.ห้องทำงาน

  • กระจก SUS304สแตนเลสทนต่อการกัดกร่อนทำความสะอาดง่าย.

  • โต๊ะสั่นเชื่อมต่อกับด้านล่างของห้องทำงานช่วงความถี่การสั่นสะเทือนระหว่าง2Hz ถึง4000Hz สามารถปรับได้

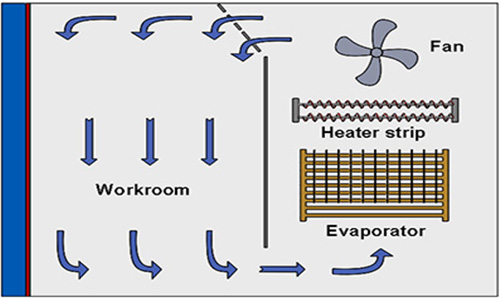

2.ระบบหมุนเวียนอากาศ

ระบบหมุนเวียนอากาศแบบแรงเหวี่ยงช่วยให้มั่นใจได้ว่าการกระจายอุณหภูมิและความชื้นสม่ำเสมอทั่วทั้งพื้นที่ทำงานช่วยปรับปรุงความสอดคล้องในการทดสอบและการทำซ้ำ

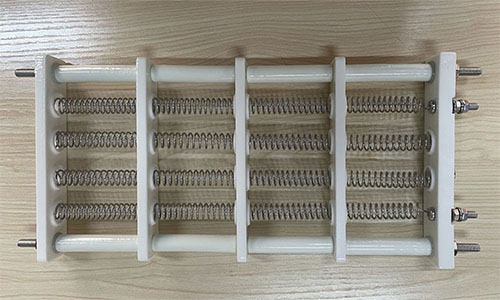

3.ระบบทำความร้อน

เครื่องทำความร้อนโลหะผสมนิกเกิลโครเมียมให้การตอบสนองอุณหภูมิที่รวดเร็วและเสถียรช่วยให้ห้องรักษาสภาวะความร้อนที่แม่นยำระหว่างการทดสอบการสั่นสะเทือนอย่างต่อเนื่อง


4.ระบบความชื้น

ระบบความชื้นใช้ปั๊มจ่ายน้ำแม่เหล็กไฟฟ้าเพื่อการควบคุมความชื้นที่แม่นยำทำให้มั่นใจได้ถึงประสิทธิภาพความชื้นที่มั่นคงในระหว่างการทดสอบด้านสิ่งแวดล้อมเป็นเวลานาน

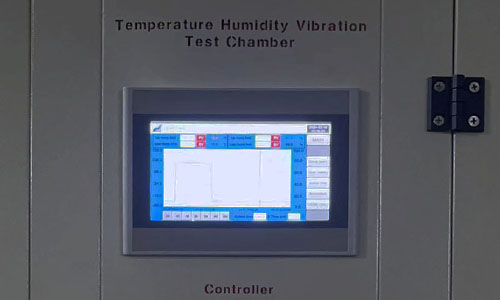

5.ระบบควบคุม

ตัวควบคุมหน้าจอสัมผัสที่ตั้งโปรแกรมได้รองรับการควบคุมโปรแกรมอุณหภูมิความชื้นและการสั่นสะเทือนด้วยการตรวจสอบแบบเรียลไทม์การบันทึกข้อมูลและฟังก์ชั่นการสื่อสารระยะไกล

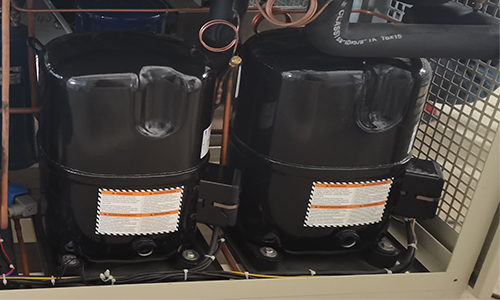

6.ระบบทำความเย็น

ระบบทำความเย็นแบบกลไกให้ประสิทธิภาพอุณหภูมิต่ำที่เสถียรและรองรับการทำงานอย่างต่อเนื่องภายใต้สภาวะการทดสอบด้านสิ่งแวดล้อมที่ต้องการ

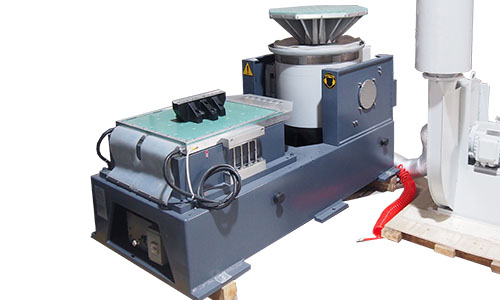

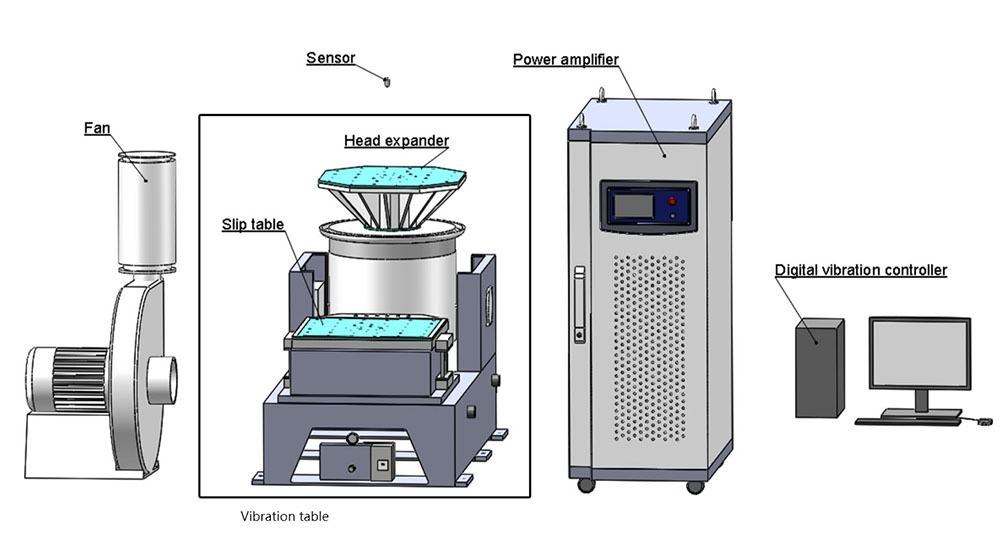

ตารางการสั่นสะเทือน

สามารถเชื่อมต่อกับเครื่องปั่นแนวตั้งหรือรวมระบบสั่นสะเทือนในแนวตั้งและแนวนอน ได้รับการออกแบบที่มีความแข็งแรงสูงและความแข็งแกร่งมันสนับสนุนตัวอย่างการทดสอบหนักและรักษาประสิทธิภาพการทำงานที่มั่นคง

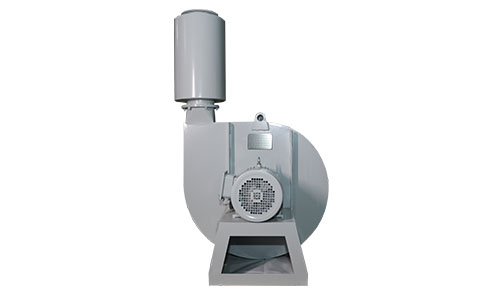

พัดลมระบายความร้อน

พัดลมระบายความร้อนช่วยรักษาสภาพการทำงานที่มั่นคงสำหรับระบบการสั่นสะเทือนในระหว่างการทดสอบระยะเวลานานการปรับปรุงความน่าเชื่อถือและประสิทธิภาพการทำงานอย่างต่อเนื่อง

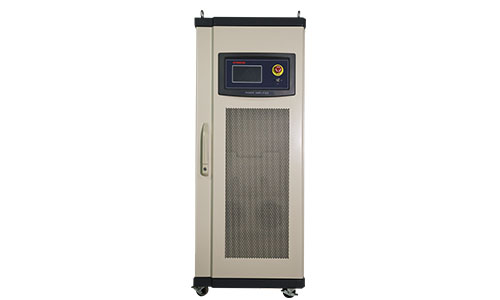

เครื่องขยายเสียงพลังสูง

เครื่องขยายเสียงดิจิตอลแปลงสัญญาณควบคุมระดับต่ำเป็นสัญญาณเอาต์พุตการสั่นสะเทือนแบบขยายเพื่อให้มั่นใจได้ว่าการส่งผ่านการสั่นสะเทือนที่ถูกต้องและมีเสถียรภาพไปยังระบบเครื่องปั่น

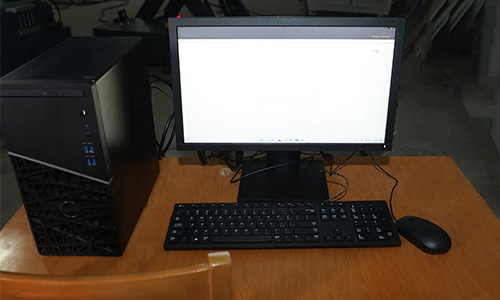

ตัวควบคุมการสั่นสะเทือนแบบดิจิตอล

ตัวควบคุมการสั่นสะเทือนแบบดิจิตอลช่วยให้สามารถตั้งค่าการควบคุมและการตรวจสอบพารามิเตอร์การสั่นสะเทือนแบบเรียลไทม์รองรับการทดสอบด้านสิ่งแวดล้อมที่เชื่อถือได้และทำซ้ำได้


รับโซลูชันห้องสั่นสะเทือนและใบเสนอราคา

บอกเราว่า

  • มาตรฐานการทดสอบ

  • ขนาดตัวอย่างและน้ำหนัก

  • รุ่นเครื่องปั่นที่มีอยู่ (ถ้ามี)

  • ข้อกำหนดอุณหภูมิ/ความชื้น

วิศวกรแอลจะให้การกำหนดค่าที่เหมาะสมภายใน12ชั่วโมง

รับประกัน3ปีและการสนับสนุนตลอดอายุการใช้งาน| |จัดส่งรวดเร็ว | ขนาดที่กำหนดเองและตัวเลือกประสิทธิภาพ

ตั้งแต่การวิเคราะห์ความต้องการและการออกแบบโซลูชันไปจนถึงการผลิตการขนส่งการติดตั้งและการว่าจ้างอุตสาหกรรม
