อุปกรณ์ทดสอบฝน UL

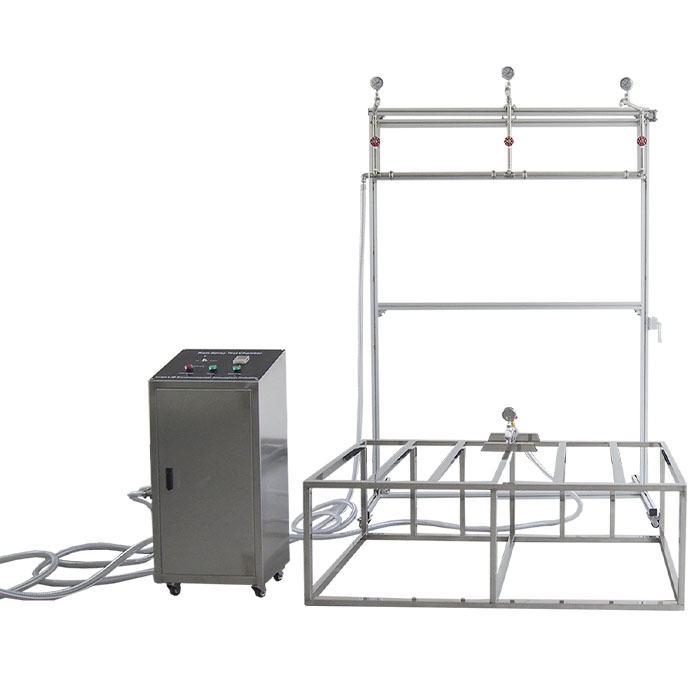

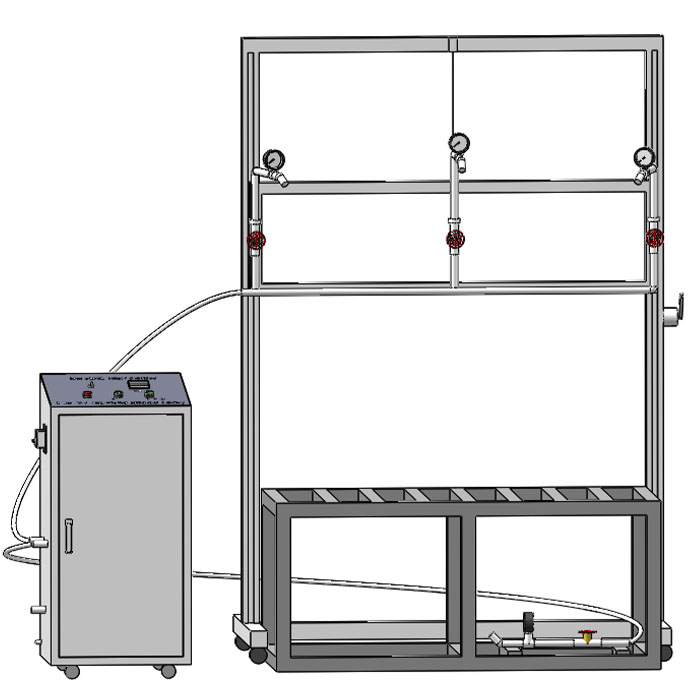

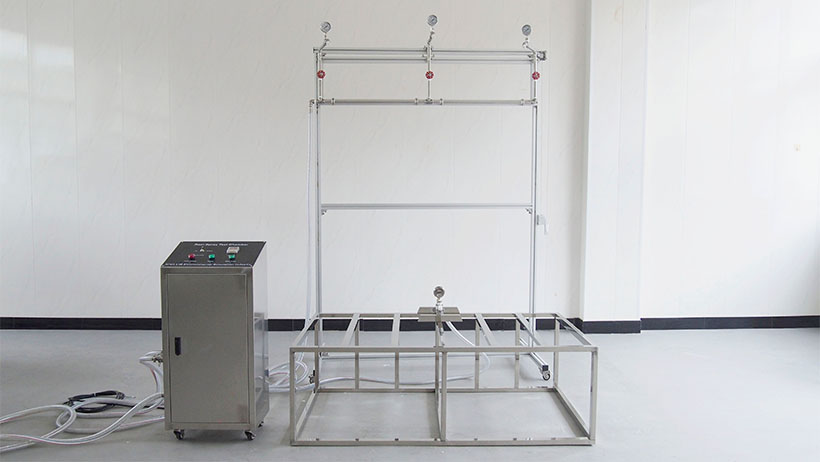

LIB UL เครื่องทดสอบฝนจำลองสภาพแวดล้อมของฝนธรรมชาติเพื่อประเมินว่าตู้ไฟฟ้าตรงตามข้อกำหนดประสิทธิภาพกันฝนของระดับ NEMA Type 3R ในมาตรฐาน UL 50E หรือไม่ ตัวอย่างทดสอบถูกฉีดพ่นในแนวตั้งด้วยอัตราการไหลของน้ำ 5.4 ลิตร/นาที/ตารางเมตร มุมหัวฉีด คือ 45° และสัมผัสฝนอย่างต่อเนื่องประมาณ 1 ชั่วโมง เพื่อตรวจสอบว่าอุปกรณ์สามารถป้องกันน้ำฝนไม่ให้เข้าสู่ภายในไฟฟ้าในสภาพแวดล้อมที่สัมผัสกลางแจ้งได้อย่างมีประสิทธิภาพหรือไม่ การใช้งานทั่วไปรวมถึงตู้มิเตอร์ไฟฟ้ากลางแจ้ง ตู้ควบคุมไฟถนน ตู้ต่อสายโทรคมนาคม และสถานการณ์อื่นๆ



รุ่น:  R-UL020

มาตรฐาน: UL 50E,NEMA 3 and 4

เครื่องทดสอบฝน UL | การตรวจสอบการกันน้ำของตู้กลางแจ้ง


คุณสมบัติและประโยชน์ของ UL Rain Test Apparatus

1. การควบคุมอัตราการพ่นน้ำและมุมหัวฉีด (45°) อย่างแม่นยำ สามารถจำลองผลกระทบของฝนตามธรรมชาติต่ออุปกรณ์ไฟฟ้าที่ใช้งานภายนอกได้อย่างสมจริง

2. การจัดวางหัวฉีดอย่างเหมาะสม เมื่อใช้ร่วมกับขาตั้งที่ปรับได้หรืออุปกรณ์หมุน สามารถครอบคลุมเปลือกอุปกรณ์ที่มีขนาดและโครงสร้างหลากหลาย

3. ไม่เพียงใช้ได้กับ Type 3R เท่านั้น แต่ยังสามารถปรับพารามิเตอร์ตามต้องการ สำหรับการทดสอบฝนของเกรด NEMA อื่นๆ เช่น Type 3 และ 3S

4. ช่วยในการรับรองมาตรฐานและการควบคุมคุณภาพผลิตภัณฑ์ และตรงตามข้อกำหนดของมาตรฐาน UL 50E



ข้อมูลจำเพาะของ UL Rain Test Apparatus

รุ่น

R-UL020

ขนาดภายนอก (มม.)

800*1500*3800mm

ช่วงปรับความสูงของชุดพ่นน้ำ

1000-3600mm(ปรับได้)

พารามิเตอร์

จำนวนหัวฉีด

3 หัวฉีด

ระยะห่างระหว่างหัวฉีด

710mm

เส้นผ่านศูนย์กลางรูพ่น

Φ5mm

แรงดันน้ำ

34.5Kpa

ขนาดแท่นวางชิ้นงาน

1000X1400X500mm

น้ำหนักบรรทุกของแท่นวางชิ้นงาน

100 Kgs

โครงสร้าง

ระบบควบคุมแรงดันน้ำ

เครื่องวัดอัตราการไหล

ระบบจ่ายน้ำ

ระบบจ่ายน้ำอัตโนมัติ, ระบบกรองน้ำ

กล่องควบคุม

แสดงโหมดการพ่น, เวลา และปั๊มน้ำ

วัสดุ

วัสดุ

สแตนเลส SUS304

วัสดุแท่นวางชิ้นงาน

สแตนเลส SUS304

สภาวะแวดล้อม

5℃~+35 ℃ ≤85% RH

มาตรฐาน

UL 50E Type 3R

แหล่งจ่ายไฟ

380V 50Hz 3P



รายละเอียดของ UL Rain Test Apparatus


หัวฉีดที่แม่นยำ

ระบบควบคุมการไหลของน้ำ

ติดตั้งหัวฉีดสแตนเลสขนาดเส้นผ่านศูนย์กลาง Φ5 มม. บนขาตั้งที่ปรับความสูงได้ เพื่อจำลองจุดตกของเม็ดฝนตามธรรมชาติ

วาล์วควบคุมการไหลและเกจวัดแรงดันช่วยให้กระแสน้ำคงที่ และยังมีเครื่องวัดอัตราการไหลเพื่อการตรวจสอบอย่างแม่นยำ

แท่นทดสอบที่ปรับได้

อุปกรณ์ทดสอบที่ทนต่อการกัดกร่อน

ชั้นวางชิ้นงานที่ปรับความสูงได้ รองรับน้ำหนักบรรทุก 100 กก. รองรับเครื่องวัดทดสอบฝนสำหรับชิ้นงานที่มีเปลือกขนาดต่างๆ

ทำจากสแตนเลส 304 โครงสร้างแข็งแรง ทนทานต่อแรงกระแทกของน้ำในระยะยาว เหมาะสำหรับการใช้งานความถี่สูงในห้องปฏิบัติการหรือสถาบันรับรองมาตรฐาน

หากท่านมีข้อกำหนดพิเศษอื่นๆ โปรดอย่าลังเลที่จะติดต่อ LIB และแจ้งความต้องการของท่าน เราจะตอบกลับตามความต้องการของท่านอย่างรวดเร็ว อุปกรณ์ทดสอบทั้งหมดของ LIB มาพร้อมการรับประกันเพิ่มเติม 36 เดือนและบริการตลอดอายุการใช้งาน
