ห้องเก็บฝุ่น IP คืออะไร?

Sep 13 2024

Table of Content [Hide]

I. ค่ะ คำจำกัดความของห้องเก็บฝุ่น IP

ห้องเก็บฝุ่น IPเป็นอุปกรณ์ที่ใช้ในการทดสอบประสิทธิภาพฝุ่นของผลิตภัณฑ์ซึ่งสามารถจำลองสภาพแวดล้อมฝุ่นต่างๆเช่นทะเลทรายเหมืองแร่สถานที่ก่อสร้างฯลฯโดยการวางผลิตภัณฑ์ลงในห้องทดสอบและเป่าฝุ่นในช่วงเวลาหนึ่งประสิทธิภาพการปิดผนึกของเปลือกของผลิตภัณฑ์, ผลการกรองของตัวกรองและความต้านทานฝุ่นของชิ้นส่วนอิเล็กทรอนิกส์สามารถทดสอบได้

หน้าที่หลักของห้องเก็บฝุ่น IP คือการประเมินความน่าเชื่อถือและความทนทานของผลิตภัณฑ์ในสภาพแวดล้อมที่มีฝุ่น ในการใช้งานจริงผลิตภัณฑ์จำนวนมากจำเป็นต้องทำงานในสภาพแวดล้อมที่มีฝุ่นเช่นรถยนต์อุปกรณ์การบินและอวกาศอุปกรณ์การสื่อสารผลิตภัณฑ์อิเล็กทรอนิกส์ฯลฯหากประสิทธิภาพการกันฝุ่นของผลิตภัณฑ์เหล่านี้ไม่ดีจะนำไปสู่ความล้มเหลวของผลิตภัณฑ์ความเสียหายและอาจเป็นอันตรายต่อความปลอดภัยส่วนบุคคล ดังนั้นผ่านการทดสอบของห้องเก็บฝุ่น IP ปัญหาการป้องกันฝุ่นของผลิตภัณฑ์สามารถพบได้ล่วงหน้าปรับปรุงและปรับให้เหมาะสมและสามารถปรับปรุงคุณภาพและความน่าเชื่อถือของผลิตภัณฑ์ได้

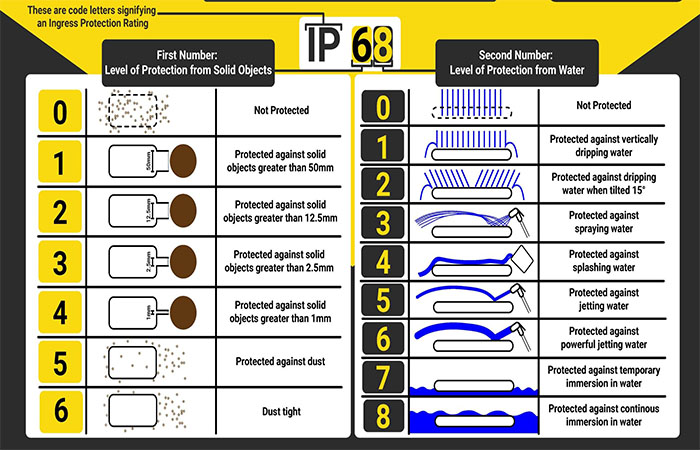

"IP" ย่อมาจากการป้องกันทางเข้าโดยปกติจะมีหมายเลขสองหลักเพื่อระบุความสามารถของผลิตภัณฑ์ในการป้องกันวัตถุแปลกปลอมและของเหลวที่เป็นของแข็ง ห้องทดสอบฝุ่นส่วนใหญ่จะใช้ในการทดสอบระดับการป้องกันของผลิตภัณฑ์กับวัตถุแปลกปลอมที่เป็นของแข็ง (เช่นทรายและฝุ่น) การทดสอบระดับการป้องกันฝุ่นเป็นหมายเลขลักษณะแรกและมีเกรดทั้งหมด (IP00-IP6X) แต่โดยทั่วไปมีเพียง IP5X และ IP6X เท่านั้นที่มีการป้องกันฝุ่นสองระดับ

เหตุผลก็คือ IP00ในมาตรฐาน: ไม่มีการป้องกันฝุ่นเลย IP1X: สามารถปกป้องสิ่งแปลกปลอมที่มีเส้นผ่านศูนย์กลางมากกว่า50มม. จากการตกลงไปในอุปกรณ์ IP2X: ปกป้องวัตถุแปลกปลอมที่มีขนาดใหญ่กว่า12.5มม. จากการตกลงไปในอุปกรณ์ IP3X: สามารถป้องกันจากสิ่งแปลกปลอมที่มีเส้นผ่านศูนย์กลางมากกว่า2.5มม. ตกลงไปในอุปกรณ์ IP4X: ปกป้องวัตถุแปลกปลอมที่มีเส้นผ่านศูนย์กลางมากกว่า1.00มม. จากการตกลงไปในอุปกรณ์ ระดับการป้องกันเหล่านี้ต่ำมากดังนั้นอุตสาหกรรมอุปกรณ์ทดสอบด้านสิ่งแวดล้อมจึงไม่ผลิตห้องทดสอบที่สอดคล้องกันสำหรับลักษณะทั้งสี่นี้

ข้อกำหนดของ IP5X และ IP6X ตามลำดับ IP5X: ไม่สามารถป้องกันฝุ่นเข้าได้อย่างสมบูรณ์แต่ปริมาณฝุ่นที่เข้าสู่จะไม่ส่งผลกระทบต่อการทำงานปกติของอุปกรณ์และจะไม่ส่งผลกระทบต่อความปลอดภัย; IP6X: ฝุ่นอย่างสมบูรณ์สามารถถือว่าสูงถึงระดับฝุ่น

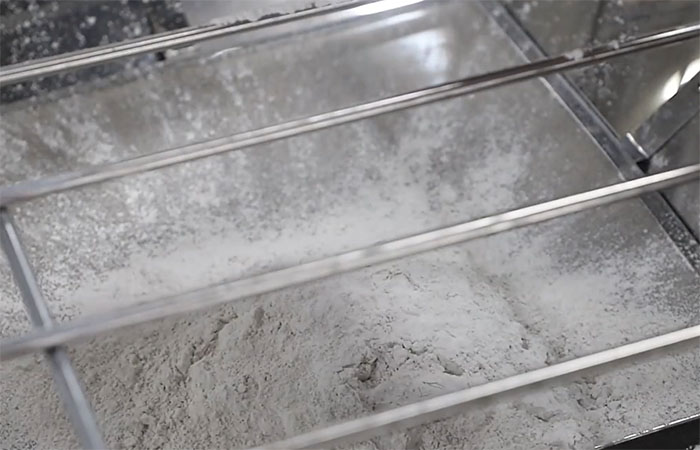

ห้องเก็บฝุ่น IP โดยทั่วไปใช้วิธีการระงับผงแป้งโรยตัวเพื่อจำลองสภาพแวดล้อมของฝุ่น Talc ใช้โลหะตารางหลุมตะแกรงกรอง, เส้นผ่าศูนย์กลางลวด50μm, ขนาดตะแกรง75μm, ปริมาณ talc ต่อลูกบาศก์เมตรทดสอบห้องปริมาณ2กิโลกรัม, จำนวนการใช้งานไม่เกิน20ครั้ง

ในความเป็นจริงฝุ่นทดสอบของห้องทดสอบทรายและฝุ่นไม่เพียงแต่มีผงแป้งแต่ยังกล่าวถึงพอร์ตแลนด์ซีเมนต์ Olivine หรือเถ้าควันในมาตรฐานอื่นๆ, และวิธีการเป่าฝุ่นยังมีตัวเลือกอย่างต่อเนื่องและเป็นระยะๆ

II.ครับ ห้องเก็บฝุ่น IP ทำงานอย่างไร?

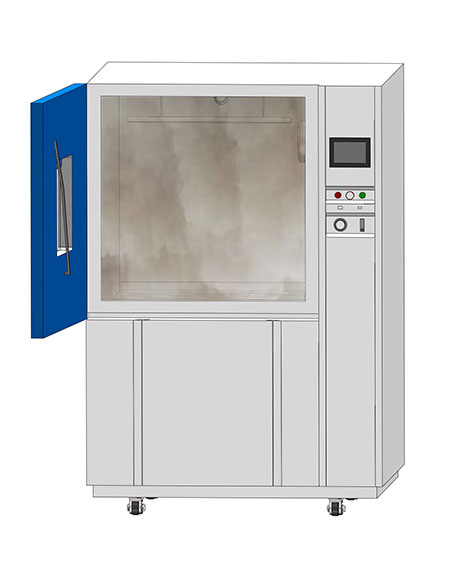

ห้องเก็บฝุ่น IP คือการเป่าฝุ่นเข้าไปในห้องทดสอบผ่านพัดลมเพื่อสร้างความเข้มข้นของสภาพแวดล้อมฝุ่น พารามิเตอร์เช่นอุณหภูมิความชื้นและความเร็วลมในห้องทดสอบสามารถปรับได้ตามความต้องการเพื่อจำลองสภาพแวดล้อมของทรายและฝุ่นที่แตกต่างกัน

ในระหว่างขั้นตอนการทดสอบผลิตภัณฑ์จะถูกวางไว้บนชั้นเก็บตัวอย่างในห้องทดสอบและประสิทธิภาพการกันฝุ่นของผลิตภัณฑ์จะได้รับการประเมินโดยการสังเกตการเปลี่ยนแปลงรูปลักษณ์และตัวบ่งชี้ประสิทธิภาพของผลิตภัณฑ์ สามารถตั้งเวลาทดสอบได้ตามการใช้งานจริงของผลิตภัณฑ์โดยทั่วไปตั้งแต่สองสามชั่วโมงถึงสองสามวัน

พารามิเตอร์ทางเทคนิคของห้องเก็บฝุ่น IP ส่วนใหญ่ประกอบด้วย:

1.ช่วงอุณหภูมิ: โดยปกติอุณหภูมิห้อง ~ 50 ℃ สามารถปรับได้ AccorDing TO Need

2.ช่วงความชื้น: ปกติ30% RH สามารถปรับได้ตามความต้องการ

3.ความเข้มข้นของฝุ่น: โดยปกติ2 /m³ สามารถปรับได้ตามความต้องการ

4.ขนาดแร็คตัวอย่าง: สามารถปรับแต่งตามความต้องการเพื่อตอบสนองความต้องการของขนาดที่แตกต่างกันของการทดสอบผลิตภัณฑ์

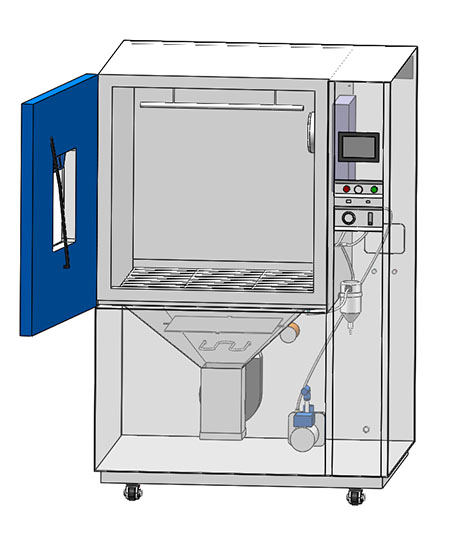

III ครับ โครงสร้างและองค์ประกอบของห้องเก็บฝุ่น IP

ห้องเก็บฝุ่น IP ส่วนใหญ่ประกอบด้วยห้องพัดลมเครื่องกำเนิดฝุ่นระบบควบคุมและอื่นๆ

1.ห้อง

ห้องเป็นส่วนหลักของห้องเก็บฝุ่น IP ซึ่งทำจาก SUS 304และมีความต้านทานการกัดกร่อนและการปิดผนึกที่ดี ห้องมีให้กับชั้นตัวอย่างหน้าต่างสังเกตการณ์อุปกรณ์แสงสว่างฯลฯเพื่ออำนวยความสะดวกในการสังเกตและใช้งานผู้ใช้

2.พัดลม

พัดลมเป็นหนึ่งในส่วนประกอบหลักของห้องเก็บฝุ่น IP ซึ่งมีหน้าที่ในการเป่าทรายเข้าไปในห้องทดสอบเพื่อสร้างสภาพแวดล้อมที่มีฝุ่น สามารถปรับกำลังและความเร็วลมของพัดลมได้ตามต้องการเพื่อตอบสนองความต้องการในการทดสอบที่แตกต่างกัน

3.เครื่องกำเนิดทราย

เครื่องกำเนิดฝุ่นเป็นส่วนสำคัญของห้องเก็บฝุ่น IP ซึ่งรับผิดชอบในการผลิตฝุ่น เครื่องกำเนิดฝุ่นมักใช้อากาศอัดเพื่อเป่าฝุ่นเข้าไปในห้องทดสอบเพื่อสร้างความเข้มข้นบางอย่างของสภาพแวดล้อมฝุ่น ชนิดและขนาดอนุภาคของฝุ่นสามารถเลือกได้ตามความต้องการในการจำลองสภาพแวดล้อมของฝุ่นที่แตกต่างกัน

4.ระบบควบคุม

ระบบควบคุมคือสมองของห้องเก็บฝุ่น IP ซึ่งมีหน้าที่ในการควบคุมอุณหภูมิความเร็วลมและพารามิเตอร์อื่นๆของห้องทดสอบรวมถึงการตรวจสอบและบันทึกข้อมูลการทดสอบ

ในระยะสั้นห้องเก็บฝุ่น IP เป็นอุปกรณ์ทดสอบที่สำคัญซึ่งสามารถจำลองสภาพแวดล้อมที่มีฝุ่นรุนแรงและทดสอบประสิทธิภาพการกันฝุ่นของผลิตภัณฑ์ เมื่อใช้ห้องเก็บฝุ่น IP จำเป็นต้องใส่ใจกับการทำงานที่ปลอดภัยการเตรียมตัวอย่างการตั้งค่าพารามิเตอร์การทดสอบและการบำรุงรักษาอุปกรณ์เพื่อให้แน่ใจว่ามีความแม่นยำและความน่าเชื่อถือของผลการทดสอบ
