ห้องสั่นสะเทือนวิธีการบรรลุการสั่นสะเทือนในแนวนอนและการสั่นสะเทือนในแนวตั้ง?

Sep 11 2024
Table of Content [Hide]

    I. ค่ะ ห้องสั่นสะเทือนคืออะไร?

    The Theห้องการสั่นสะเทือนเป็นการสังเคราะห์การสั่นสะเทือนของอุณหภูมิและความชื้นสามปริมาณซึ่งหมายถึงการทดสอบความเครียดด้านสิ่งแวดล้อมสามอย่างของการสั่นสะเทือนของความชื้นในอุณหภูมิที่ครอบคลุม สามารถใช้เพื่อประเมินการปรับตัวของผลิตภัณฑ์ในสภาพแวดล้อมของอุณหภูมิความชื้นและการสั่นสะเทือน


    เมื่อเทียบกับผลกระทบของปัจจัยเดียวก็สามารถสะท้อนให้เห็นถึงการปรับตัวของผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์อย่างแท้จริงกับอุณหภูมิความชื้นและการสั่นสะเทือนการเปลี่ยนแปลงสภาพแวดล้อมที่ซับซ้อนในการขนส่งและการใช้งานจริง, และเปิดเผยข้อบกพร่องของผลิตภัณฑ์ซึ่งเป็นวิธีการทดสอบที่สำคัญและสำคัญสำหรับกระบวนการทั้งหมดของการพัฒนาผลิตภัณฑ์ใหม่, การทดสอบต้นแบบและการทดสอบคุณสมบัติผลิตภัณฑ์

    II.ครับ องค์ประกอบของห้องสั่นสะเทือน

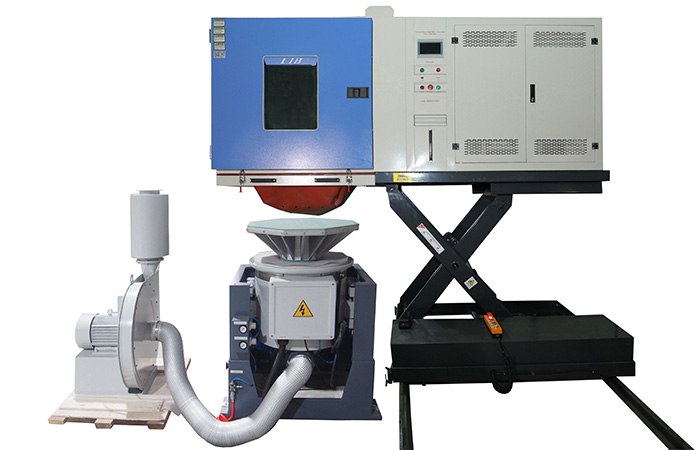

    ห้องทดสอบอุณหภูมิและความชื้น, แท่นยก, แผ่นตาบอดสำหรับการทดสอบอุณหภูมิและความชื้น, แผ่นตาบอดพร้อมผ้า PU, โครงรองรับ, โต๊ะเขย่าแนวนอนและแนวตั้ง, เครื่องขยายเสียง, คอมพิวเตอร์, คูลเลอร์, เป็นต้น.ที่นี่เราไม่ได้อธิบายเนื้อหาของห้องอุณหภูมิและความชื้น ส่วนใหญ่อธิบายตารางการสั่นสะเทือนและหลักการสั่นสะเทือน

    ระบบสั่นสะเทือนส่วนใหญ่ทำจาก

    1.โต๊ะเขย่า

    ส่วนประกอบหลักที่สร้างการสั่นสะเทือนแบ่งออกเป็นตารางสั่นแนวตั้งและตารางสั่นแนวนอนมักจะประกอบด้วยตารางสารกระตุ้นการสั่นสะเทือนกลไกคู่มือฤดูใบไม้ผลิสนับสนุนฯลฯ

    ตารางเป็นแพลตฟอร์มที่มีตัวอย่างที่จะทดสอบ, Exciter เป็นแหล่งพลังงานที่สร้างการสั่นสะเทือน, กลไกแนวทางช่วยให้มั่นใจความถูกต้องของทิศทางการสั่นสะเทือน, และสปริงรองรับทำหน้าที่เป็นบัฟเฟอร์และการรองรับ

    2.ระบบควบคุม

    ใช้เพื่อควบคุมความถี่การสั่นสะเทือนแอมพลิจูดและทิศทางของตารางการสั่นสะเทือน

    ระบบควบคุมสามารถควบคุมลักษณะการสั่นสะเทือนของเครื่องปั่นโดยการปรับพารามิเตอร์เอาท์พุทของเครื่องปั่นเช่นความถี่แอมพลิจูดและเฟส

    3.เซ็นเซอร์

    ใช้ในการตรวจจับพารามิเตอร์การสั่นสะเทือนของเครื่องปั่นเช่นการเร่งความเร็วความเร็วการเคลื่อนที่ฯลฯ

    เซ็นเซอร์ส่งสัญญาณการสั่นสะเทือนที่ตรวจพบไปยังระบบควบคุมและระบบควบคุมจะปรับกำลังขับของตารางการสั่นสะเทือนโดยอัตโนมัติตามความแตกต่างระหว่างพารามิเตอร์การสั่นสะเทือนที่ตั้งไว้และพารามิเตอร์การสั่นสะเทือนที่แท้จริงเพื่อให้เกิดการควบคุมการสั่นสะเทือนที่ถูกต้อง

    III ครับ การสั่นสะเทือนในแนวนอนและการสั่นสะเทือนในแนวตั้ง

    ทั้งการสั่นสะเทือนในแนวนอนและการสั่นสะเทือนในแนวตั้งของห้องทดสอบการสั่นสะเทือนของอุณหภูมิและความชื้นต้องการการจัดเรียงสารตื่นเต้น สำหรับการสั่นสะเทือนในแนวนอนเครื่องปั่นมักจะติดตั้งที่ด้านข้างหรือด้านล่างของเครื่องปั่นและทำให้ตารางสั่นในแนวนอนโดยการสร้างแรงในทิศทางแนวนอน สำหรับการสั่นสะเทือนในแนวตั้งเครื่องปั่นมักจะติดตั้งที่ด้านล่างหรือด้านบนของเครื่องปั่นและทำให้ตารางสั่นในแนวตั้งโดยการสร้างแรงในทิศทางแนวตั้ง


    สำหรับการออกแบบกลไกการชี้นำ เพื่อให้แน่ใจว่าความถูกต้องของทิศทางของการสั่นสะเทือนในแนวนอนกลไกการชี้นำมักจะอยู่ในรูปแบบของรางนำทางเชิงเส้นแถบเลื่อนหรือลูกกลิ้ง เพื่อให้เกิดการสั่นสะเทือนในแนวตั้งจะต้องมีการปรับความแข็งและพรีโหลดของสปริงรองรับ


    ในระยะสั้นอุณหภูมิและความชื้นห้องทดสอบการสั่นสะเทือนสามารถตระหนักถึงการควบคุมที่เป็นอิสระและการจำลองที่ถูกต้องของการสั่นสะเทือนในแนวนอนและการสั่นสะเทือนในแนวตั้งผ่านการออกแบบที่เหมาะสมของโครงสร้างตารางสั่น, การเลือกกลไก Exciter และ guideing ที่เหมาะสมและการปรับพารามิเตอร์การสั่นสะเทือนที่แม่นยำผ่านระบบควบคุม ซึ่งให้การสนับสนุนที่แข็งแกร่งสำหรับการทดสอบความน่าเชื่อถือของผลิตภัณฑ์

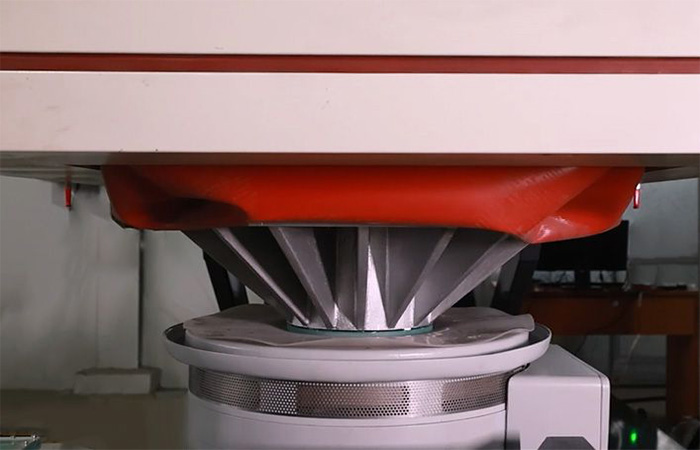

    ในแผ่นตาบอดสองแผ่นแผ่นหนึ่งได้รับการออกแบบมาเป็นพิเศษสำหรับการทดสอบการสั่นสะเทือนแผ่นตาบอดนี้มีผ้า pu. ผ้า PU มีรูเจาะและการเจาะนั้นสอดคล้องกับการเจาะของโต๊ะสั่นและหน้าที่หลักของมันคือการแก้ไขส่วนทดสอบ เนื่องจากแผ่นตาบอดมีน้ำหนักที่แน่นอนจึงมีกรอบรองรับ ด้านหนึ่งโครงรองรับสามารถรองรับแผ่นตาบอดและในทางกลับกันมันยังให้ความสะดวกสบายสำหรับการเปลี่ยนแผ่นตาบอดอี.

    หลักการควบคุมของตารางการสั่นสะเทือนมีดังนี้: ตัวควบคุมการสั่นสะเทือนจะส่งสัญญาณไฟฟ้าที่ใช้พลังงานต่ำอย่างสม่ำเสมอไปยังเครื่องขยายเสียง เครื่องขยายเสียงขยายสัญญาณไฟฟ้าไดรฟ์พลังงานต่ำที่ได้รับและให้ไปยังขดลวดไดรฟ์ของเครื่องปั่นจึงผลักดันขดลวดไดรฟ์ของเครื่องปั่นที่จะย้าย เซ็นเซอร์การเร่งความเร็วมีหน้าที่ในการรวบรวมสัญญาณการสั่นสะเทือนและส่งสัญญาณการสั่นสะเทือนที่รวบรวมไว้ไปยังตัวควบคุมการสั่นสะเทือน ตัวควบคุมการสั่นสะเทือนแก้ไขสัญญาณไฟฟ้าที่ได้รับแบบเรียลไทม์แล้วส่งกลับไปยังเครื่องขยายเสียงเพื่อให้เกิดการควบคุมข้อเสนอแนะแบบปิด

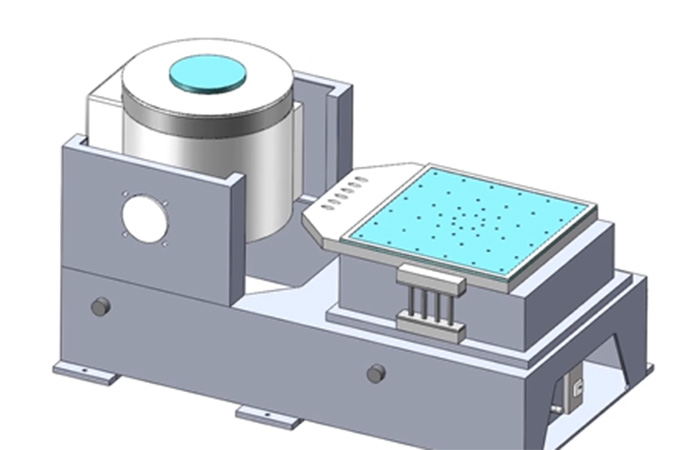

    สำหรับตัวโต๊ะสั่นเมื่อทำการทดสอบการสั่นสะเทือนในแนวตั้งส่วนทดสอบจะถูกใส่ลงในห้องทดสอบจากนั้นห้องทดสอบอุณหภูมิและความชื้นจะถูกย้ายโดยตรงและส่วนทดสอบจะถูกวางไว้บนโต๊ะสั่นสะเทือนแนวตั้งเพื่อให้ส่วนทดสอบสามารถ reciprocated ในทิศทางแนวตั้ง ในการทดสอบการสั่นสะเทือนในแนวนอนตารางการสั่นสะเทือนในแนวตั้งจะต้องถูกลบออกก่อน

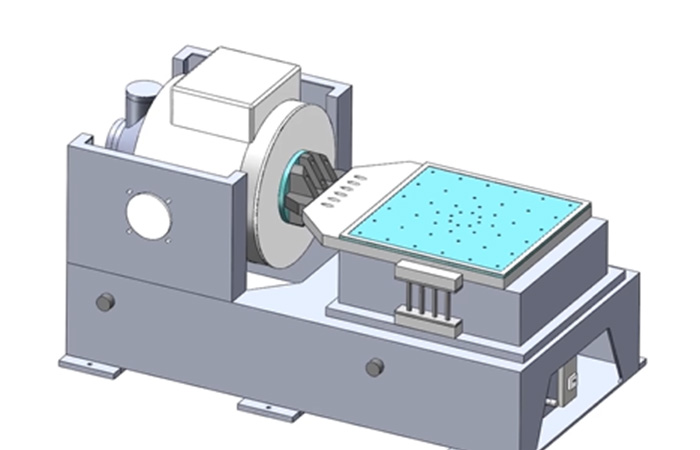

    จากนั้นใส่หัวเชื่อมต่อและตัวโต๊ะสั่นจะหมุนเพื่อให้หัวเชื่อมต่อสอดคล้องกับตารางการสั่นสะเทือนในแนวนอน สุดท้ายห้องทดสอบจะถูกย้ายไปที่พื้นผิวของโต๊ะสั่นแนวนอนเพื่อให้ชิ้นทดสอบจะ reciprocated ในทิศทางแนวนอน


    ในระยะสั้นอุณหภูมิและความชื้นห้องทดสอบการสั่นสะเทือนสามารถตระหนักถึงการควบคุมที่เป็นอิสระและการจำลองที่ถูกต้องของการสั่นสะเทือนในแนวนอนและการสั่นสะเทือนในแนวตั้งผ่านการออกแบบที่เหมาะสมของโครงสร้างตารางสั่น, การเลือกกลไก Exciter และ guideing ที่เหมาะสมและการปรับพารามิเตอร์การสั่นสะเทือนที่แม่นยำผ่านระบบควบคุม ซึ่งให้การสนับสนุนที่แข็งแกร่งสำหรับการทดสอบความน่าเชื่อถือของผลิตภัณฑ์
