ห้องสิ่งแวดล้อมแบบตั้งโต๊ะที่มีพอร์ตแสงหลายพอร์ต

Aug 14 2025
Table of Content [Hide]

    สำหรับห้องปฏิบัติการที่ต้องประเมินอุปกรณ์ optoelectronic ในขณะที่พวกเขาได้รับอุณหภูมิและความชื้นขี่จักรยาน, feedthrough ง่ายไม่เพียงพอ

    ลิเ B ที่กำหนดเองนี้ตู้สภาพแวดล้อมตั้งโต๊ะรวมพอร์ตด้านข้างสองประเภทเพื่อเปิดใช้งานการวัดด้วยแสงจริง: พอร์ตทดสอบทั่วไป2 Ø80mm สำหรับการเดินสายและสาธารณูปโภคและพอร์ตออปติคัล4 Ø50มม. ที่ออกแบบมาเพื่อทำความสะอาดการส่งผ่านแสงที่สูญเสียต่ำ

    ทำไมพอร์ตออปติคอล?

    ซึ่งแตกต่างจากพอร์ตเคเบิล/ทดสอบมาตรฐานพอร์ตออปติคัลรักษาทั้งความเสถียรของสิ่งแวดล้อมและความคมชัดของแสง ช่องเปิดขนาด Ø50มม. แต่ละช่องรองรับอุปกรณ์ติดตั้งออปโตอิเล็กทรอนิกส์เช่นโฟโตไดโอดแหล่งกำเนิดแสงข้อต่อไฟเบอร์หรือเลนส์ถ่ายภาพจากนั้นเชื่อมต่อกับอุปกรณ์ออปติคัลภายนอกของลูกค้า

    เมื่อปิดประตูห้องแสงจะส่งผ่านไปยังตัวอย่างเพื่อให้วิศวกรสามารถทำการวัดแสงแบบสดได้เช่นการส่งผ่านการสะท้อนแสงการตอบสนองหรือคุณภาพของภาพ-ในขณะที่โปรไฟล์สภาพภูมิอากาศที่ตั้งโปรแกรมไว้ทำงาน นี้จะช่วยลดการรบกวนและความไม่แน่นอนที่เกิดจากการเปิดประตูและการวัดหลังจากนั้น

    การกำหนดค่าทำงานอย่างไร

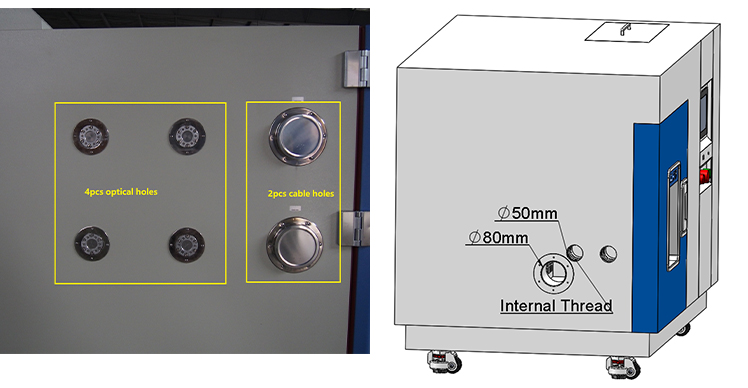

    • พอร์ตทดสอบ80มม. 2พอร์ตมีสายไฟสายรัดสัญญาณท่อนิวเมติกหรือท่อน้ำหล่อเย็น-ปลดปล่อยพอร์ตออปติคัลสำหรับแสงเท่านั้น

    • พอร์ตออปติคัล4 Ø50มม. ช่วยให้มองเห็นได้หลายเส้น (การส่องสว่างการตรวจจับการอ้างอิงและการจัดตำแหน่ง) สำหรับการตั้งค่าแบบสองทิศทางหรือหลายเซ็นเซอร์

    อุปกรณ์ติดตั้งพอร์ตสามารถปิดผนึกด้วยโอริงและติดตั้งเลนส์ที่ตรงกับความต้องการความยาวคลื่น-ควอตซ์สำหรับ UV-VIS ไพลินสำหรับ VIS-IR เครื่องทำความร้อนป้องกันการควบแน่นหรือแผ่นกั้นเสริมช่วยให้มองเห็นได้ชัดเจนในสภาวะชื้นหรืออุณหภูมิต่ำ

    ความสามารถในห้องสิ่งแวดล้อมแบบตั้งโต๊ะ

    ฟีเจอร์

    ข้อมูลจำเพาะ

    ตัวเลือกรุ่น

    TH-50 (พื้นที่ทำงาน50ลิตร) / TH-80 (พื้นที่ทำงาน80ลิตร)

    ช่วงอุณหภูมิช่วง

    -20 °C / -40 °C / -70 °C ถึง + 150 °C

    ช่วงความชื้น

    20-98% RH

    ตัวควบคุมตัวควบคุม

    จอ LCD สีที่สามารถโปรแกรมได้

    การเข้าถึงระยะไกล

    การเชื่อมต่ออีเทอร์เน็ตสำหรับการตรวจสอบระยะไกลและการตั้งค่าโปรไฟล์

    วัสดุภายในอาคาร

    SUS304สแตนเลสสตีล

    ฉนวนกันความร้อน

    ฉนวนโพลียูรีเทน

    การป้องกันความปลอดภัย

    อุณหภูมิเกิน, กระแสเกิน, เครื่องทำความเย็นแรงดันสูง, ปัญหาการขาดแคลนน้ำและอื่นๆ

    แอพพลิเคชั่นที่เปิดใช้งานโดยพอร์ตออปติคัล

    • โมดูลกล้องและเซ็นเซอร์ภาพ: ส่องสว่างเป้าหมายผ่านพอร์ตเดียวและวัด mtf/sfr หรือตรวจจับข้อบกพร่องผ่านอีกระหว่างการปั่นจักรยานด้วยความร้อนหรือความร้อน

    • Lidar/tof Modules: ฉีดลำแสงอ้างอิงและเปลี่ยนความไวของเครื่องรับแทร็กด้วยอุณหภูมิ

    • ไฟ LED, vcsels, โฟโตไดโอด: ตรวจสอบพลังงานแสง, การเปลี่ยนความยาวคลื่นหรือการตอบสนองในเวลาจริง

    • วัสดุและตัวกรองแสง: การส่งผ่านหรือการเปลี่ยนแปลงการสะท้อนแสงโดยไม่ต้องถอดตัวอย่างออกจากสภาพแวดล้อมที่ควบคุม

    เวิร์กโฟลว์ทดสอบทั่วไป

    ติดตั้งอุปกรณ์ภายใต้การทดสอบ (DUT) และจัดตำแหน่งอุปกรณ์ติดตั้งแสงผ่านพอร์ต4 Ø50มม.

    กำหนดเส้นทางพลังงานและข้อมูลผ่านพอร์ตทดสอบ80มม. สองพอร์ต

    ตั้งโปรแกรมโปรไฟล์ th Chamber (เช่น-40 °C ถึง85 °C พร้อมทางลาดความชื้น) ผ่านตัวควบคุมแบบสัมผัสหรืออีเธอร์เน็ต

    รับข้อมูลออปติคัลที่ซิงโครไนซ์จากเครื่องมือของคุณในขณะที่ห้องรักษาสภาพอากาศที่ตั้งโปรแกรมไว้

    ทำไมต้องใช้

    ในฐานะผู้ผลิตชั้นนำของห้องทดสอบสิ่งแวดล้อมแบบตั้งโต๊ะ Li มีประสบการณ์มากมายกว่า16ปีในการออกแบบและการผลิตห้องทดสอบการปรับแต่งนำเลนส์เข้าสู่การทดลองโดยไม่ทำลายคุณภาพการวัด จากวัสดุหน้าต่างและตัวเลือกป้องกันหมอกไปจนถึงหน้าแปลนพิเศษและรูปแบบพอร์ต

    โทรไปยังการกระทำ:
    หากคุณพร้อมที่จะทำการทดสอบออปติคัลแบบปิดประตูด้วยอุณหภูมิและความชื้นที่เสถียรโปรดติดต่อ RIGInquiry@libtestchamber.comเพื่อให้ได้ข้อเสนอที่ปรับแต่งภาพวาดรายละเอียดและเวลาที่กำหนดไว้โดยประมาณสำหรับความต้องการการเข้าถึงแสงที่แน่นอนของคุณ
