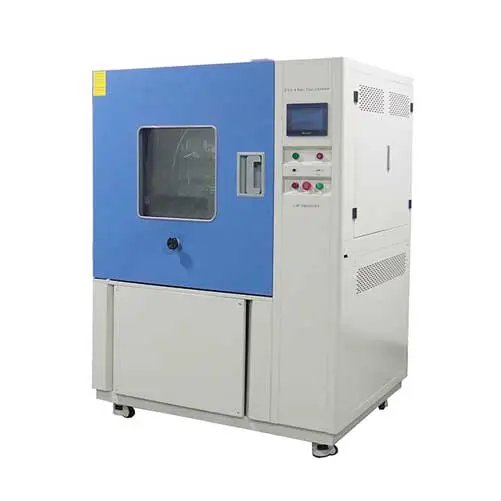

ราคาตู้ทดสอบสิ่งแวดล้อม
ห้องควบคุมสภาพแวดล้อมแบบพกพา

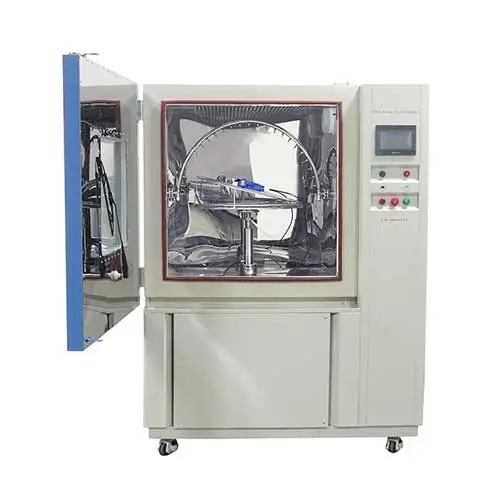

อุปกรณ์ทดสอบ IPX4 แบบวางบนโต๊ะ
ข้อกำหนดห้องทดสอบฝน
ราคาตู้ทดสอบสิ่งแวดล้อม
ห้องควบคุมสภาพแวดล้อมแบบพกพา
อุปกรณ์ทดสอบ IPX4 แบบวางบนโต๊ะ

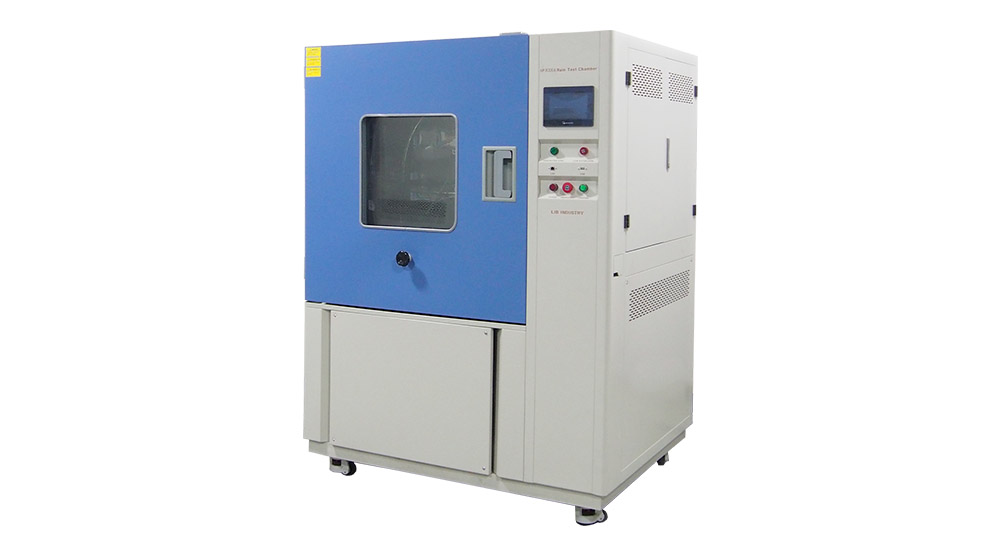

ห้องทดสอบ IPX3 X4

ตู้อบไอพีเอ็กซ์3 เอ็กซ์4 (LIB IPX3 X4 Test Chamber) สามารถจำลองสภาพแวดล้อมการทดสอบน้ำและการพ่นน้ำที่ผลิตภัณฑ์อิเล็กทรอนิกส์และส่วนประกอบต่างๆ อาจต้องเผชิญระหว่างการขนส่งและการใช้งาน เพื่อทดสอบประสิทธิภาพการกันน้ำของอุปกรณ์ภายใต้การทดสอบ (DUT) เหมาะสำหรับการทดสอบและตรวจสอบการป้องกันของไฟส่องสว่างภายนอก อุปกรณ์ส่งสัญญาณ และเปลือกโคมไฟรถยนต์สำหรับหน่วยงานวิจัยทางวิทยาศาสตร์ เช่น อิเล็กทรอนิกส์ การบินและอวกาศ และอุตสาหกรรมทหาร


รุ่น: R-800C, R-1200C

มาตรฐาน: ISO 20653, IEC 60529, UL 50E, UL 1598, UL 153,  UL1573, UL 60950-1, IPX3, IPX4

วิธีที่ห้องทดสอบ IPX3 X4 จำลองสภาวะการทดสอบการกระเซ็นของน้ำ


คุณลักษณะและประโยชน์ของห้องทดสอบ IPX3 X4

1. รัศมีของท่อแกว่ง: 400 มม./600 มม./800 มม.

2. เส้นผ่านศูนย์กลางท่อน้ำ: 18 มม. เส้นผ่านศูนย์กลางหัวฉีด: 0.4 มม. หรือ 0.8 มม. แรงดันน้ำพ่นที่เลือกได้: 50~100 กิโลปาสคาล

3. มีถังน้ำที่ด้านล่างของห้องทดสอบ ระบบพ่นน้ำทดสอบ ระบบหมุนโต๊ะทำงาน และอุปกรณ์ขับเคลื่อนการแกว่งของท่อแกว่ง

4. การซีล: ใช้แถบซีลสองชั้นทนอุณหภูมิสูงและมีความต้านทานแรงดึงสูงระหว่างประตูและห้องเพื่อให้แน่ใจในความแน่นหนาของห้องทดสอบ


ข้อมูลจำเพาะของห้องทดสอบ IPX3 X4

รุ่น

R-800C

R-1200C

ขนาดภายใน (มม.)

900*950*950

1300*1350*1370

ขนาดโดยรวม (มม.)

1180*1420*1920

1540*1820*2200

ปริมาตรใช้งาน (ลิตร)

810

2400

รัศมีท่อแกว่ง

400 มม.

600 มม.

เส้นผ่านศูนย์กลางรูพ่น

φ0.4 มม.

ระยะห่างรู

50 มม.

มุมแกว่งของท่อแกว่ง

0 ~ ±180° (ปรับได้)

ความเร็วในการหมุนของแท่นหมุน

1 รอบ/นาที (ปรับความเร็วได้)

การควบคุมแรงดันน้ำ

เครื่องวัดอัตราการไหล

ตัวควบคุม

ตัวควบคุมหน้าจอสัมผัส LCD สีที่ตั้งโปรแกรมได้ การเชื่อมต่ออีเธอร์เน็ต

ระบบจ่ายน้ำ

ถังน้ำ ปั๊มเพิ่มแรงดัน ระบบจ่ายน้ำอัตโนมัติ ระบบกรองน้ำ

อุปกรณ์ความปลอดภัย

ป้องกันอุณหภูมิเกิน; ป้องกันกระแสเกิน;

ป้องกันน้ำขาด; ป้องกันไฟรั่ว; ป้องกันลำดับเฟส

วัสดุภายนอก

แผ่นเหล็กเคลือบสารป้องกัน

วัสดุภายใน

สแตนเลส SUS304

หน้าต่างสังเกตการณ์

กระจกฉนวนสองชั้นพร้อมที่ปัดน้ำฝน

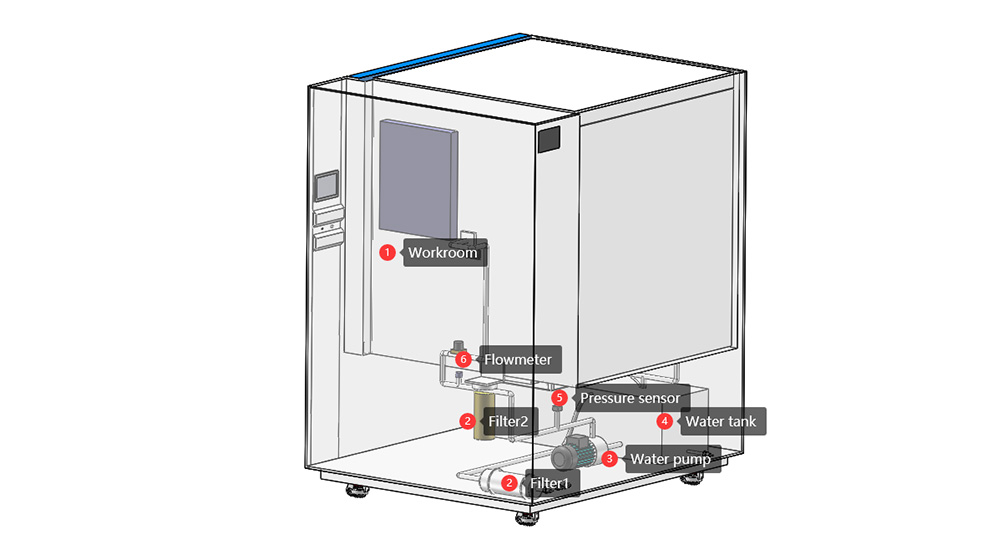

การกำหนดค่าของห้องทดสอบ IPX3 X4

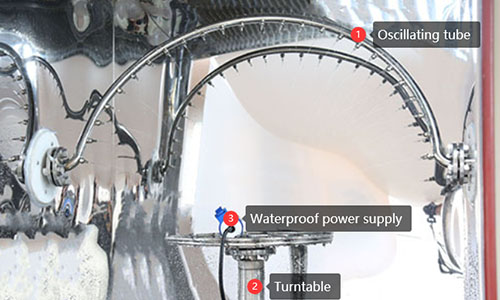

①ห้องทำงาน

ก. วัสดุภายในเป็นสแตนเลส 304 ผิวกระจก ป้องกันสนิม;

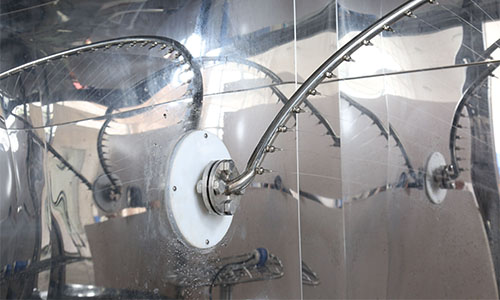

ข. ท่อแกว่งสำหรับการทดสอบฝน IPX3, IPX4 ท่อแกว่งทำจากสแตนเลส หัวฉีดเป็นหัวฉีดพิเศษที่ถอดออกได้ และช่วงสามารถถึง ±45°, ±60°, ±90°, ±180°

ค. มีอินเทอร์เฟซไฟฟ้ากันน้ำเพื่อจ่ายไฟให้กับชิ้นงานทดสอบ

ง. ความเร็วในการหมุนและความสูงของแท่นหมุนปรับได้

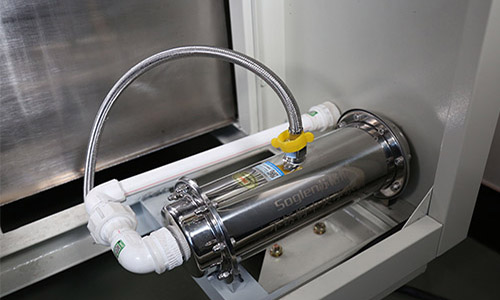

② ตัวกรอง

ก. กรองสิ่งสกปรก อนุภาคขนาด 0.03 มม. สามารถกรองได้ ซึ่งช่วยให้ระบบพ่นน้ำทำงานราบรื่น

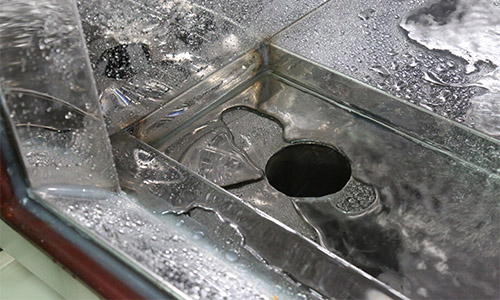

ข. น้ำที่เกิดจากการทดสอบฝนในห้องทำงานจะถูกส่งกลับผ่านรูระบายน้ำและผ่านระบบกรอง

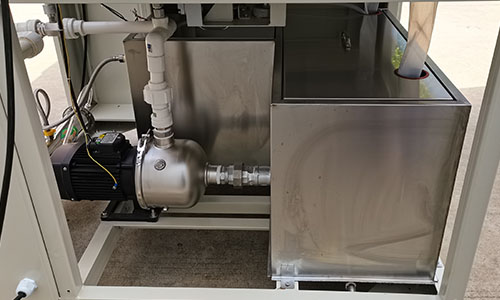

③ ถังน้ำ

ห้องทดสอบ IPX3X4 มีฟังก์ชันควบคุมการเติมน้ำอัตโนมัติ และติดตั้งอุปกรณ์ตรวจจับระดับน้ำต่ำ ip55_testing_chamber23.jpg

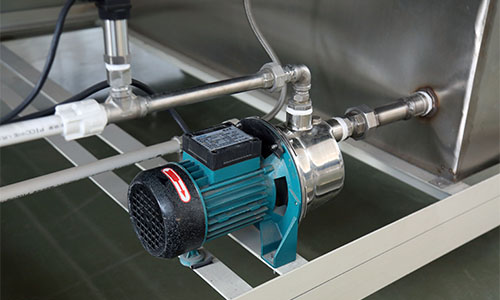

④ ปั๊มน้ำ

ปั๊มน้ำเป็นแหล่งจ่ายพลังงานของระบบหมุนเวียนน้ำในห้องทดสอบ IPX3X4

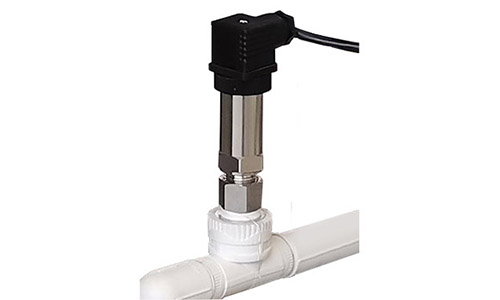

⑤ เซ็นเซอร์แรงดัน

การตรวจสอบแรงดันน้ำแบบเรียลไทม์ระหว่างการทดสอบฝน ในการทดสอบกันน้ำ IPX3, X4 แรงดันน้ำเป็นพารามิเตอร์ทดสอบที่สำคัญ IPX3_X4_Test_Chamber6.jpg

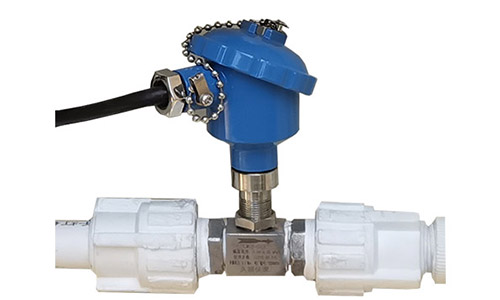

⑥ เครื่องวัดอัตราการไหล

อัตราการไหลของ IPX3 ต้องถึง 1.8 ลิตร/นาที ±5 และอัตราการไหลของ IPX4 ต้องถึง 2.6 ลิตร/นาที ±5 IPX3_X4_Test_Chamber7.jpg
