IPX9K เป็นมาตรฐานการกันน้ำที่มักใช้เพื่อประเมินประสิทธิภาพการกันน้ำของตัวเรือนผลิตภัณฑ์
ในมาตรฐานนี้ "IP" หมายถึงระดับการป้องกัน (การป้องกันทางเข้า) "X" ระบุระดับการป้องกันฝุ่น (โดยปกติจะมี6ระดับการป้องกันฝุ่นเช่น IP12X, IP34X, IP56X) และ "9K" หมายถึงระดับการกันน้ำที่เก้า
การทดสอบเกรดกันน้ำ IPX9K จะดำเนินการโดยการฉีดพ่นที่อยู่อาศัยด้วยน้ำที่ไหลผ่านหัวฉีดทดสอบมาตรฐาน และควรรักษาอุณหภูมิของน้ำไว้ที่ (80 ± 5) ℃ เมื่อเปลือกได้รับการทดสอบการกันน้ำ มุมฉีดน้ำ0 ° 30 ° 60 ° 90 °
มาตรฐานที่เกี่ยวข้องได้แก่ ISO 16750-1-2006 (ข้อกำหนดทั่วไปสำหรับสภาพแวดล้อมและการทดสอบอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์สำหรับยานพาหนะบนถนน) ISO 20653 (ยานพาหนะบนถนน-รหัส IP ระดับการป้องกัน-การป้องกันอุปกรณ์ไฟฟ้าจากวัตถุแปลกปลอมน้ำและการสัมผัส), GMW 3172 (2007) (ข้อกำหนดทั่วไปสำหรับสภาพแวดล้อมยานพาหนะ, ความน่าเชื่อถือและประสิทธิภาพ), VW 80106-2008 (เงื่อนไขการทดสอบทั่วไปสำหรับชิ้นส่วนไฟฟ้าและอิเล็กทรอนิกส์ในตัวเรือน autono), qc/t 417.1 (2001) (ขั้วต่อสายรัดรถยนต์ส่วนที่1 IEC 60529รหัสป้องกันตู้ไฟฟ้าการจัดประเภทคลาส (IP)) ฯลฯ
ห้องทดสอบกันน้ำ IPX9Kสามารถจำลองอุณหภูมิสูงและสภาพแวดล้อมของน้ำเจ็ทแรงดันสูงและประเมินประสิทธิภาพการกันน้ำของเปลือกผลิตภัณฑ์ กระดาษนี้จะหารือเกี่ยวกับสองชนิดของ IPX9K ทั่วไปห้องทดสอบกันน้ำคือห้องทดสอบกันน้ำ IPX9K ชนิดห้องและห้องทดสอบกันน้ำ IPX9K ไม่มีที่อยู่อาศัยและทำการวิเคราะห์และเปรียบเทียบโดยละเอียดจากหลักการทำงานลักษณะโครงสร้างสถานการณ์การใช้งานข้อดีและข้อเสีย
ห้องทดสอบกันน้ำ IPX9K ขึ้นอยู่กับมาตรฐานการกันน้ำของ IPX9K มาตรฐานกำหนดให้อุปกรณ์ทดสอบสามารถผลิตอุณหภูมิสูง (ประมาณ88 ° C), แรงดันสูง (8-10 MPa) น้ำเจ็ทจากมุมที่แตกต่างกันเพื่อส่งผลกระทบต่อตัวอย่างการทดสอบ, ระยะเวลา30วินาทีค่ะ
ห้องทดสอบกันน้ำ IPX9K ใช้ระบบทำความร้อนและปั๊มแรงดันสูงสร้างกระแสเจ็ทความเร็วสูงผ่านหัวฉีดพิเศษ ในเวลาเดียวกันอุณหภูมิความดันมุมการฉีดและเวลาของการไหลของน้ำจะถูกปรับอย่างแม่นยำผ่านระบบควบคุมเพื่อให้เป็นไปตามข้อกำหนดการทดสอบของมาตรฐาน IPX9K
(1) ลักษณะโครงสร้าง

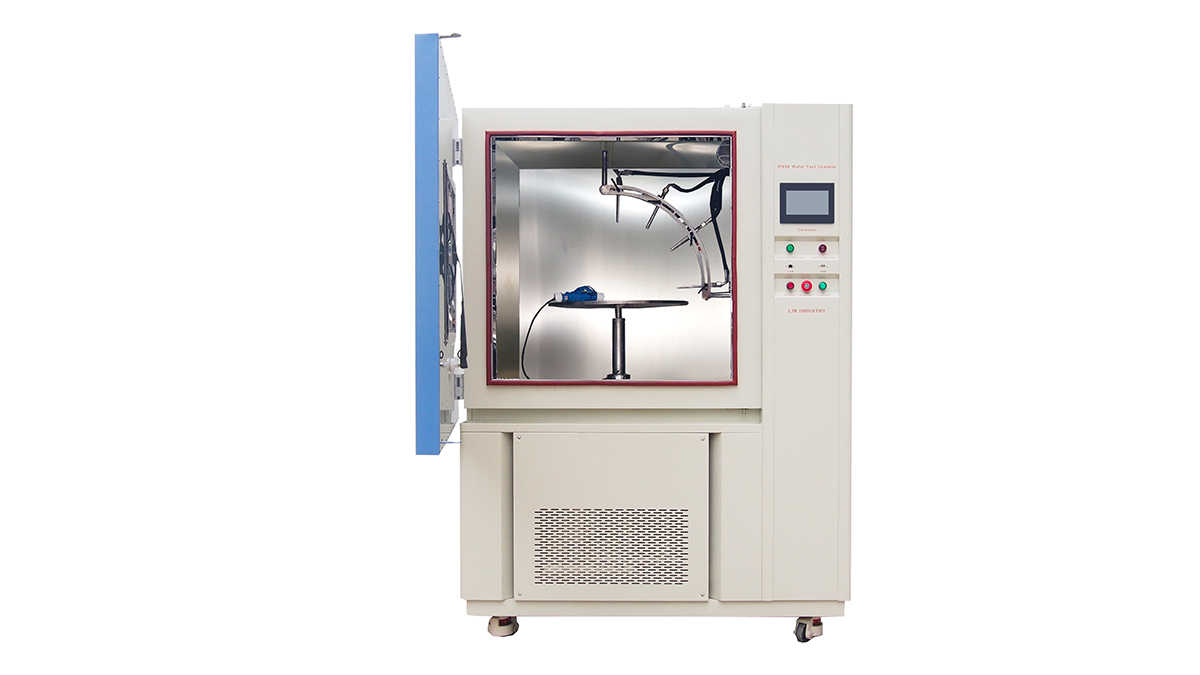

ขั้นตอนที่1: เชลล์
เปลือกด้านนอกของห้องทดสอบกันน้ำ IPX9K ทำจากแผ่นเหล็กเคลือบป้องกัน หลังจากการพ่นสีแล้วจะมีความทนทานต่อการเกิดสนิมและการกัดกร่อนได้ดี

ขั้นตอนที่2.ภายในห้อง
ห้องภายในและแผ่นเสียงโดยทั่วไปทำจากแผ่นสแตนเลส SUS304ซึ่งสามารถทนต่อผลกระทบของอุณหภูมิสูงและการไหลของน้ำแรงดันสูงและไม่ง่ายที่จะเกิดสนิม, เพื่อให้แน่ใจว่าการทำงานที่มั่นคงในระยะยาวของห้องทดสอบ
ขั้นตอนที่3: ถังเก็บน้ำ
มันมาพร้อมกับถังเก็บน้ำตั้งอยู่ที่ด้านล่างของถังทดสอบและหมุนเวียนน้ำ ถังเก็บน้ำมีวาล์วลูกลอยระดับน้ำซึ่งสามารถควบคุมปริมาณน้ำได้โดยอัตโนมัติและมีการตรวจจับการเตือนระดับน้ำต่ำเพื่อป้องกันไม่ให้ปั๊มน้ำเสียหาย
ขั้นตอนที่4สังเกตหน้าต่างและแสง
ประตูมีหน้าต่างสังเกตการณ์แบบโปร่งใสซึ่งทำจากกระจกนิรภัยเพื่ออำนวยความสะดวกในการสังเกต มีการติดตั้งไฟ LED ในกรณีที่มองเห็นได้ชัดเจนในระหว่างการทดสอบ

ขั้นตอนที่5.ระบบควบคุม
การใช้ PLC หน้าจอสัมผัสเป็นระบบควบคุมหลักอินเทอร์เฟซการดำเนินงานนั้นใช้งานง่ายและง่ายต่อการตั้งค่าพารามิเตอร์การทดสอบและตรวจสอบกระบวนการทดสอบ
(2) ข้อดี
1.ความมั่นคงสูง
เนื่องจากโครงสร้างที่มั่นคงและการเลือกส่วนประกอบที่ยอดเยี่ยมจึงสามารถรักษาประสิทธิภาพที่มั่นคงในการใช้งานในระยะยาวและลดความน่าจะเป็นของความล้มเหลว
2.ความแม่นยำในการทดสอบสูง
ระบบควบคุมที่แม่นยำและหัวฉีดคุณภาพสูงช่วยให้มั่นใจได้ถึงความแม่นยำของอุณหภูมิความดันและมุมการฉีดและ NBSP; ของการไหลของน้ำจึงปรับปรุงความน่าเชื่อถือของผลการทดสอบ
3.การรักษาความปลอดภัยที่ดี
อุปกรณ์ป้องกันความปลอดภัยที่สมบูรณ์แบบเช่นการป้องกันการโอเวอร์โหลดการป้องกันการรั่วไหลฯลฯสามารถรับประกันความปลอดภัยของผู้ประกอบการได้อย่างมีประสิทธิภาพ
(1) สถานการณ์การใช้งาน
1.การตรวจสอบนอกสถานที่
สำหรับอุปกรณ์หรือผลิตภัณฑ์ขนาดใหญ่บางอย่างที่ไม่สามารถเคลื่อนย้ายได้ห้องทดสอบที่ไม่มีที่อยู่อาศัยสามารถนำไปยังไซต์เพื่อทดสอบเพื่อปรับปรุงความสะดวกในการตรวจจับ
2.จุดตรวจจับชั่วคราว
ในไซต์ทดสอบชั่วคราวบางแห่งเช่นไซต์นิทรรศการสถานที่ก่อสร้างกลางแจ้งฯลฯห้องทดสอบที่ไม่มีที่อยู่อาศัยสามารถใช้งานและใช้งานได้อย่างรวดเร็ว
3.บริการให้เช่า
สามารถใช้เป็นอุปกรณ์ให้เช่าเพื่อให้บริการทดสอบการกันน้ำระยะสั้นสำหรับผู้ใช้ที่แตกต่างกัน
(2) ข้อดี
1.มีความยืดหยุ่นสูง
สามารถย้ายไปยังสถานที่ทดสอบต่างๆได้อย่างยืดหยุ่นตามความต้องการที่แท้จริงและปรับให้เข้ากับสภาพแวดล้อมการทดสอบที่ซับซ้อนต่างๆ
2.ต้นทุนที่ต่ำกว่า
สำหรับผู้ใช้บางคนที่ไม่ใช้บ่อยหรือมีงบประมาณจำกัดค่าใช้จ่ายการได้มาของห้องทดสอบที่ไม่มีที่อยู่อาศัยค่อนข้างต่ำ
3.การปรับใช้อย่างรวดเร็ว
เมื่อจำเป็นต้องทดสอบก็สามารถพร้อมได้อย่างรวดเร็วประหยัดเวลา
(1) ประสิทธิภาพ
ประเภทห้องทำงานได้ดีขึ้นในแง่ของความแม่นยำในการควบคุมอุณหภูมิเสถียรภาพของความดันและความสม่ำเสมอของมุมสเปรย์และเหมาะสำหรับโอกาสที่ผลการทดสอบจะต้องสูงขึ้น แม้ว่าประสิทธิภาพของ NO-HOUSING จะไม่เพียงพอเล็กน้อยแต่ก็ยังสามารถตอบสนองความต้องการในการทดสอบ IPX9K ขั้นพื้นฐานได้ในกรณีส่วนใหญ่
(2) ความสะดวกในการใช้งาน
ประเภท NO-HOUSING มีข้อได้เปรียบที่เห็นได้ชัดในการสามารถถ่ายโอนได้ง่ายระหว่างสถานที่ต่างๆในขณะที่ประเภทห้องเหมาะสำหรับการใช้งานในระยะยาวในสถานที่ต่างๆเช่นห้องปฏิบัติการ
(1) เลือกตามสถานการณ์การใช้งาน
หากงานทดสอบส่วนใหญ่ดำเนินการในห้องปฏิบัติการและความแม่นยำในการทดสอบและข้อกำหนดด้านความเสถียรสูงควรใช้ห้องทดสอบแบบกันน้ำ IPX9K แบบห้อง หากจำเป็นต้องทำการทดสอบภาคสนามหรือการตรวจสอบชั่วคราวบ่อยๆในสถานที่ต่างๆห้องทดสอบที่ไม่มีที่อยู่อาศัยจะเหมาะสมกว่า
(2) เลือกตามงบประมาณ
ในกรณีของงบประมาณที่เพียงพอห้องทดสอบแบบห้องเป็นทางเลือกที่ดีกว่า หากงบประมาณมีจำกัดและข้อกำหนดสำหรับประสิทธิภาพการทดสอบไม่ต้องการเป็นพิเศษห้องทดสอบที่ไม่มีที่อยู่อาศัยสามารถตอบสนองความต้องการขั้นพื้นฐานได้
(C) ตามลักษณะของการเลือกตัวอย่างการทดสอบ
สำหรับตัวอย่างการทดสอบแบทช์ขนาดใหญ่ห้องทดสอบห้องทดสอบสามารถให้พื้นที่ทดสอบมากขึ้นและมีประสิทธิภาพสูงขึ้น สำหรับตัวอย่างการทดสอบขนาดเล็กที่กระจัดกระจายความยืดหยุ่นของห้องทดสอบที่ไม่มีที่อยู่อาศัยเป็นประโยชน์มากขึ้น
ห้องทดสอบกันน้ำ IPX9K ชนิดห้องและห้องทดสอบกันน้ำ IPX9K ไม่มีที่อยู่อาศัยมีลักษณะของตัวเองผู้ใช้ควรขึ้นอยู่กับความต้องการที่แท้จริงใช้สถานการณ์และปัจจัยอื่นๆเพื่อการพิจารณาอย่างครอบคลุมเมื่อเลือก
ไม่ว่าจะเป็นห้องทดสอบแบบห้องหรือไม่มีที่อยู่อาศัยพวกเขาให้วิธีการที่สำคัญสำหรับการทดสอบประสิทธิภาพการกันน้ำของผลิตภัณฑ์, ซึ่งช่วยปรับปรุงคุณภาพของผลิตภัณฑ์และเพิ่มความสามารถในการแข่งขันของผลิตภัณฑ์ในตลาด
