การทดสอบกันน้ำ | IPX5-IPX9K อุปกรณ์ทดสอบระดับการกันน้ำ

Sep 23 2024
Table of Content [Hide]

    คะแนน IP หมายถึงระดับของการป้องกันที่จัดทำโดยตู้กับการบุกรุกของวัตถุแปลกปลอม "XX" ต่อไปนี้ "IP" หมายถึงตัวเลขสองหลักที่ระบุระดับการป้องกัน "X" แรกย่อมาจากการป้องกันฝุ่นที่ได้รับการจัดอันดับจาก0ถึง6; "X" ที่สองหมายถึงการป้องกันน้ำที่ได้รับการจัดอันดับจาก0ถึง9.ตัวอย่างเช่น IPX5หมายถึงไม่มีข้อกำหนดในการป้องกันฝุ่นแต่ความต้านทานน้ำได้รับการจัดอันดับที่ระดับ5.


    ในช่องการทดสอบระดับกันน้ำ IPยิ่งระดับสูงเท่าใดข้อกำหนดในการกันน้ำของผลิตภัณฑ์ก็จะยิ่งมากขึ้นเท่านั้น เปลือกที่มีประสิทธิภาพการกันน้ำสูงมักจะพึ่งพาปะเก็นที่ปิดสนิทหรือสารเคลือบหลุมร่องฟันเพื่อป้องกันความชื้น


    สำหรับการทดสอบการกันน้ำระหว่าง IPX5และ IPX9K IPX5 IPX6และ IPX9/ใช้อุปกรณ์ทดสอบสเปรย์น้ำ (ฝน) ในขณะที่ IPX7และ IPX8ใช้อุปกรณ์ทดสอบการแช่ ลองตรวจสอบวิธีการทดสอบและระดับการกันน้ำของเกรดเหล่านี้


    วิธีการทดสอบกันน้ำและระดับสำหรับอุปกรณ์ทดสอบ IPX5-IPX9K

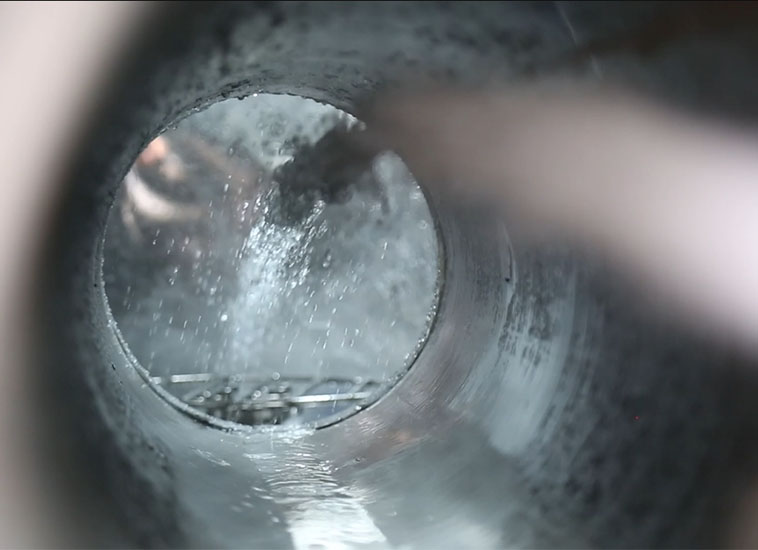

    อุปกรณ์ทดสอบ IPX5

    วิธีการทดสอบ: การทดสอบเจ็ทน้ำ

    อุปกรณ์ทดสอบ: เส้นผ่านศูนย์กลางหัวฉีด6.3mm

    เงื่อนไขการทดสอบ: ระยะห่างจากตัวอย่างการทดสอบไปยังหัวฉีดคือ2.5m ถึง3M โดยมีอัตราการไหลของน้ำ (12.5 ± 0.625) l/min (750 l/h)

    คำนวณตามพื้นที่ผิวของตู้ตัวอย่าง1นาทีต่อตารางเมตร (ไม่รวมพื้นที่ติดตั้ง) โดยมีขั้นต่ำ3นาที

    ผลิตภัณฑ์ที่ใช้งานได้: ใช้กันทั่วไปสำหรับอุปกรณ์อิเล็กทรอนิกส์ดิจิตอล, หูฟังบลูทูธและกีฬา, ลำโพง, ไฟกลางแจ้ง, โคมไฟและสัญญาณยานยนต์, เครื่องใช้ในครัวเรือน, เครื่องวัดก๊าซ, ไฟฉายและชิ้นส่วนอิเล็กทรอนิกส์

    ระดับกันน้ำ: ป้องกันไอพ่นน้ำ

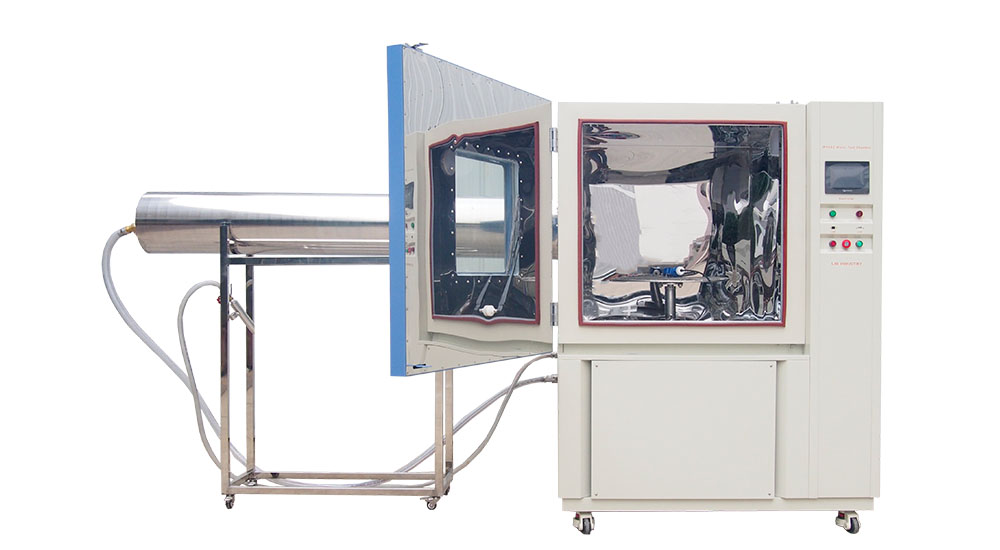

    อุปกรณ์ทดสอบ IPX6

    วิธีการทดสอบ: การทดสอบเจ็ทน้ำที่แข็งแกร่ง

    อุปกรณ์ทดสอบ: เส้นผ่านศูนย์กลางหัวฉีด12.5mm

    เงื่อนไขการทดสอบ: เช่นเดียวกับข้างต้นที่มีอัตราการไหลของน้ำ (100 ± 5) l/min (6000 l/h) และแรงดันน้ำปรับตามอัตราการไหลที่ระบุ

    คำนวณตามพื้นที่ผิวของตู้ตัวอย่าง1นาทีต่อตารางเมตร (ไม่รวมพื้นที่ติดตั้ง) โดยมีขั้นต่ำ3นาที

    ระยะห่างจากหัวฉีด: ประมาณ2.5ม. ถึง3ม. จากพื้นผิวของอุปกรณ์ที่ทดสอบแล้ว

    กระเป๋าโทรศัพท์กันน้ำ, เมตรก๊าซ, ไฟ LED กลางแจ้ง, กล่องกระจาย, ชิ้นส่วนยานยนต์, กล่องแหล่งจ่ายไฟ, กล้อง, โทรศัพท์, เครื่องใช้ในครัวเรือนและผลิตภัณฑ์ส่วนประกอบต่างๆ

    ระดับการกันน้ำ: ป้องกันไอพ่นน้ำที่แรงทำให้มั่นใจได้ว่าอุปกรณ์ไฟฟ้ายังคงทำงานตามปกติหลังจากจมอยู่ใต้น้ำในช่วงเวลาหนึ่งหรือภายใต้สภาวะแรงดันน้ำที่เฉพาะเจาะจง



    อุปกรณ์ทดสอบ IPX7

    วิธีการทดสอบ: การทดสอบการแช่ระยะสั้น

    อุปกรณ์ทดสอบ: ถังแช่

    เงื่อนไขการทดสอบ: จุดต่ำสุดของเปลือกน้อยกว่า850mm ความสูงควรจมอยู่ใต้น้ำ1000mm ด้านล่างพื้นผิวน้ำ จุดสูงสุดของเปลือก850มม. หรือสูงกว่าควรจมอยู่ใต้150มม. ด้านล่างพื้นผิวน้ำ อุณหภูมิของน้ำไม่ควรแตกต่างจากตัวอย่างมากกว่า5K

    ระยะเวลาทดสอบ: 30นาที

    หูฟังบลูทูธ, โคมไฟ, ตู้ไฟฟ้า, อุปกรณ์ไฟฟ้า, ผลิตภัณฑ์ยานยนต์และผลิตภัณฑ์วิศวกรรมไฟฟ้า

    ระดับการกันน้ำ: ป้องกันการแช่น้ำในระยะสั้นทำให้มั่นใจได้ว่าอุปกรณ์ไฟฟ้ายังคงทำงานได้ตามปกติภายใต้สภาวะแรงดันน้ำบางอย่างเมื่อจมอยู่ใต้น้ำอย่างไม่มีกำหนด

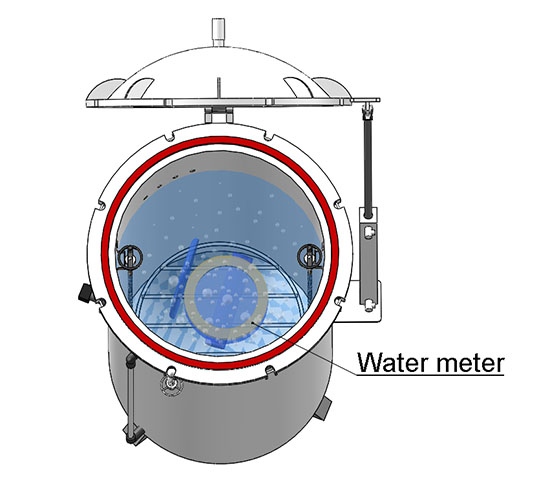

    อุปกรณ์ทดสอบ IPX8

    วิธีการทดสอบ: การทดสอบการแช่อย่างต่อเนื่อง

    เงื่อนไขการทดสอบ: หากไม่มีมาตรฐานผลิตภัณฑ์ที่สอดคล้องกันเงื่อนไขการทดสอบสามารถเจรจาได้ระหว่างผู้ผลิตและผู้ใช้ ความรุนแรงของการทดสอบควรเกินกว่า IPX7และพิจารณาความต้องการสำหรับการแช่อย่างต่อเนื่องในสภาพการใช้งานจริง

    โทรศัพท์ (มักระบุว่าเป็น IP68สำหรับกันฝุ่นและน้ำ), กระเป๋าโทรศัพท์กันน้ำ, เครื่องวัดก๊าซ, เครื่องวัดน้ำ, เซ็นเซอร์, พัดลม, ผลิตภัณฑ์อิเล็กทรอนิกส์และไฟฟ้า, แสง, ตู้ไฟฟ้า, ชิ้นส่วนยานยนต์และรถจักรยานยนต์และส่วนประกอบอื่นๆ

    ระดับกันน้ำ: ป้องกันการแช่อย่างต่อเนื่อง

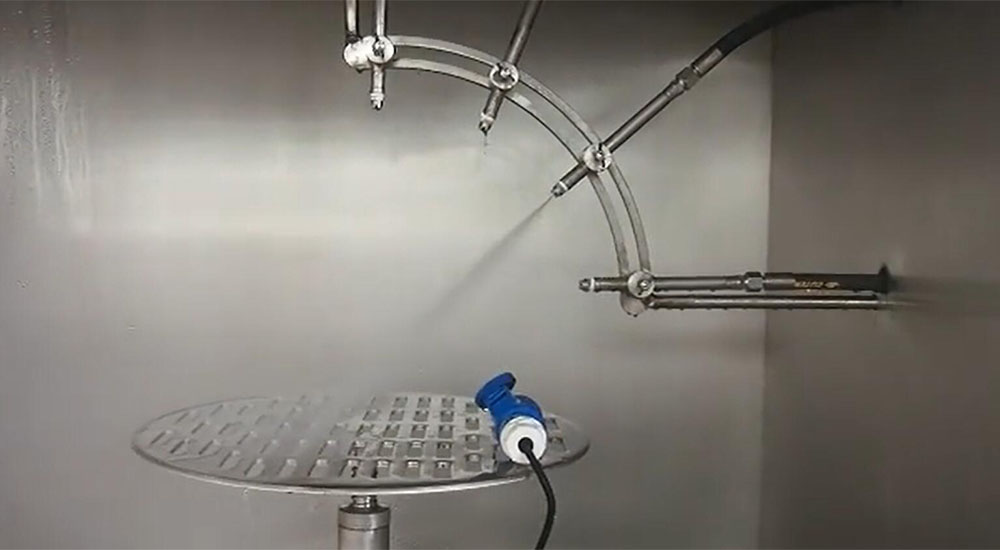

    อุปกรณ์ทดสอบ IPX9/IPX9K

    การทดสอบเกี่ยวข้องกับการฉีดพ่นน้ำที่ตู้ผ่านหัวฉีดทดสอบที่ได้มาตรฐาน.ค่าาา การตั้งค่านี้ใช้เพื่อวัดแรงกระแทกของเจ็ทน้ำบนตู้

    เงื่อนไขการทดสอบ: น้ำถูกฉีดพ่นที่ตู้จากหัวฉีดมาตรฐานเพื่อวัดผลกระทบของเจ็ทน้ำ


    มุมสเปรย์: 0 °, 30 °, 60 °, 90 ° (4ตำแหน่ง)。จำนวนรูสเปรย์: 4。ความเร็วตารางตัวอย่าง: (5 ± 1) รอบต่อนาที。ระยะทางจากตัวอย่าง: (175 ± 25) มม.。อัตราการไหลของน้ำ: 14-16ลิตร/นาที。แรงดันน้ำ: 8000-10000 kPa 。อุณหภูมิของน้ำ: 80 ± 5 °C

    ระยะเวลาการทดสอบ: 30วินาทีในแต่ละตำแหน่งรวม120วินาที ระยะเวลาการทดสอบคำนวณเป็น1นาทีต่อตารางเมตรของตู้โดยใช้เวลาขั้นต่ำ3นาที。

    ผลิตภัณฑ์ที่ใช้งานได้: ไฟ LED, ยานยนต์อิเล็กทรอนิกส์, เซ็นเซอร์, กล้องถอยหลัง, มอเตอร์, ส่วนประกอบทางทหาร, อุปกรณ์อิเล็กทรอนิกส์การสื่อสารด้วยแสงและชิ้นส่วนอื่นๆ

    ระดับการกันน้ำ: ป้องกันผลกระทบของไอพ่นน้ำแรงดันสูงที่มีอุณหภูมิสูง
