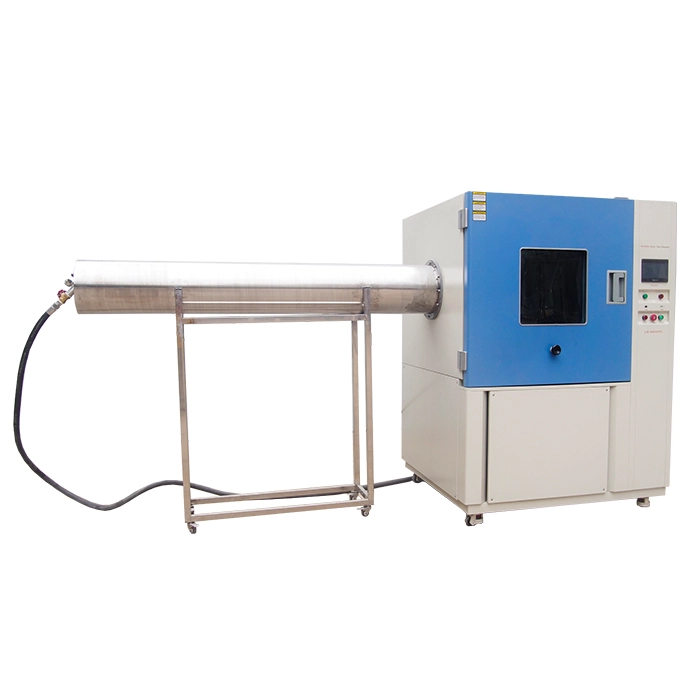

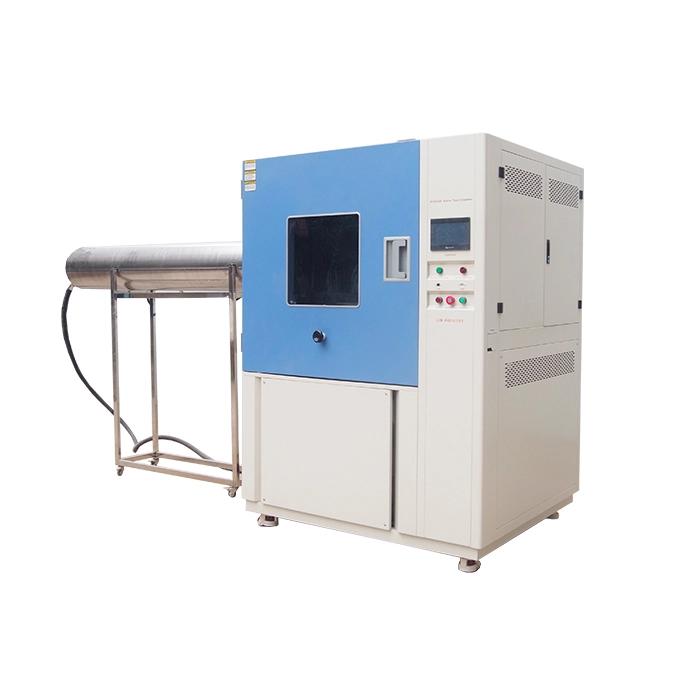

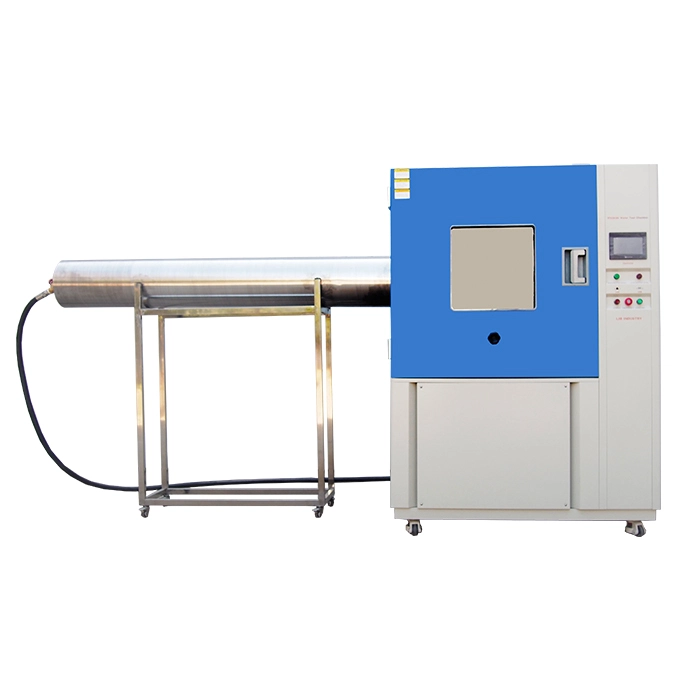

ห้องทดสอบ IP69K

ห้องทดสอบ IPX6K9K ทดสอบประสิทธิภาพการกันน้ำของผลิตภัณฑ์ตามมาตรฐานกันน้ำ IPX6K และ IPX9K

IPX6K คือการทดสอบสเปรย์น้ำที่แข็งแกร่งซึ่งต้องใช้ผลิตภัณฑ์เพื่อทนต่อแรงดันน้ำที่1000kPa IPX9K เป็นอุณหภูมิสูงและการทดสอบสเปรย์น้ำแรงดันสูงแรงดันน้ำต้องเข้าถึง8000kPa-10000kPa ใช้น้ำร้อนประมาณ80 ℃ เพื่อพ่นผลิตภัณฑ์ที่การไหลของน้ำเฉพาะและมุมการฉีด


รุ่น: R6K9K-1200

มาตรฐาน: IEC 60529, IPX6K, IPX9K, ISO20653, IEC 60068-2-68, IEC 60598, MIL-STD-810G, gjb 150.8-86, ISO 20653, UL 50E, UL 1598, UL 153, UL1573, UL 60950-1



คุณสมบัติและประโยชน์ของห้องทดสอบ IP69K

1.ค่ะผ่านตัวควบคุมความดันขั้นสูงโซลินอยด์วาล์วและอุปกรณ์อื่นๆการควบคุมแรงดันน้ำและการไหลที่แม่นยำสำหรับการทดสอบ IPX6K สามารถให้แรงดันน้ำ1000kPa ได้อย่างเสถียรสำหรับการทดสอบ IPX9K สามารถเข้าถึง8000kPa-10000kPa แรงดันน้ำสูง


2.ค่ะครอบคลุมระดับการกันน้ำที่หลากหลาย: ห้องเดียวสามารถตอบสนอง IPX5, IPX6, IPX6K, IPX9K ในเวลาเดียวกัน, ไม่จำเป็นต้องซื้ออุปกรณ์ทดสอบที่แตกต่างกันหลายแบบ, ประหยัดค่าใช้จ่ายในการจัดซื้อและพื้นที่ทดสอบ


3.โครงสร้างโดยรวมแน่นและห้องด้านนอกทำจากแผ่นเหล็ก A3 4มม. ห้องทำงานใช้สแตนเลส SUS304ทนต่อการกัดกร่อนได้ดีทำความสะอาดและบำรุงรักษาง่าย


4.ค่ะวัสดุปิดผนึกยางใช้เพื่อปิดผนึกห้องทดสอบระหว่างประตูและห้องข้อต่อท่อและสถานที่อื่นๆที่อาจมีช่องว่างเพื่อให้แน่ใจว่าน้ำไม่รั่วไหลในระหว่างการทดสอบ


ข้อมูลจำเพาะของห้องทดสอบ IP69K

โมเดลโมเดลจำลอง

R6K9K-1200

ขนาดภายใน (มม.)

1000*1200*1000 D * W * H

ขนาดโดยรวม (มม.)

1150*3550*2100 D * W * H

ปริมาณภายใน (L)

1200

ตัววัดพารามิเตอร์

เส้นผ่าศูนย์กลางแพลตฟอร์มการทดสอบ

600มม.

ความเร็วของแท่นทดสอบ

5 ± 1 r.p.m

โหลดจานเสียง

50kgs

ความสูงของแท่นทดสอบ

200-400มม. (ปรับได้)

IPX6K

เส้นผ่าศูนย์กลางภายในของหัวฉีด

6.3มม.

อัตราการไหลของน้ำ

75ลิตร/นาที +/- 5%

แรงดันน้ำน้ำ

1000 kPa

ระยะห่างจาก

การฉีดพ่นน้ำไปยังตัวอย่าง

ระหว่าง2.5เมตรถึง3เมตร

IPX9K

มุมสเปรย์น้ำ

0 °, 30 °, 60 °, 90 °

อุณหภูมิสเปรย์น้ำ

โดยรอบ ~ + 88 ℃ (ปรับได้)

หัวฉีดสเปรย์

สี่30วินาทีในแต่ละตำแหน่ง

ระยะห่างจาก

การฉีดพ่นน้ำไปยังตัวอย่าง

10 ~ 15ซม. ค่ะ

แรงดันน้ำน้ำ

8000-10000 kPa (ปรับได้)

อัตราการไหลของน้ำ

14L-16L/นาที

เซนเซอร์อุณหภูมิ

PT100Ω ต้านทานแพลตตินัม PTR/MV A-Class

องค์ประกอบของเครื่องทำความร้อน

ฮีตเตอร์ nichrome


การกำหนดค่าห้องทดสอบ IP69K

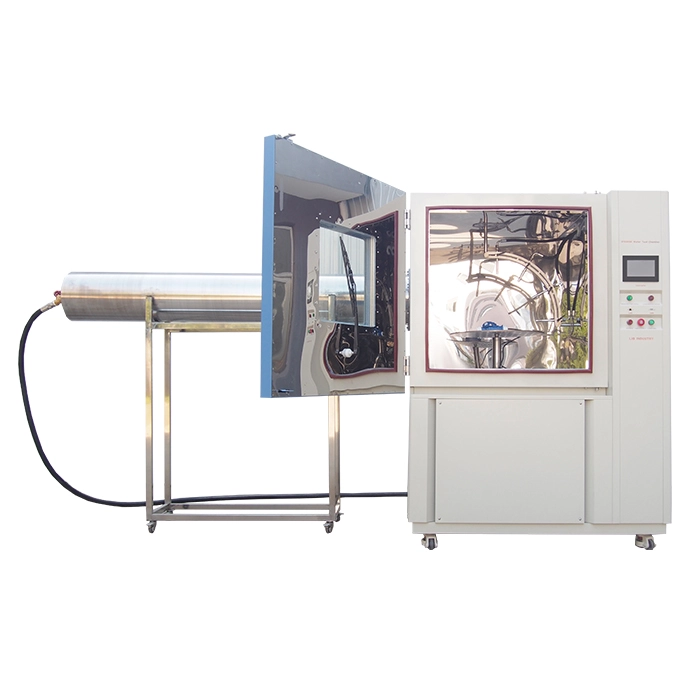

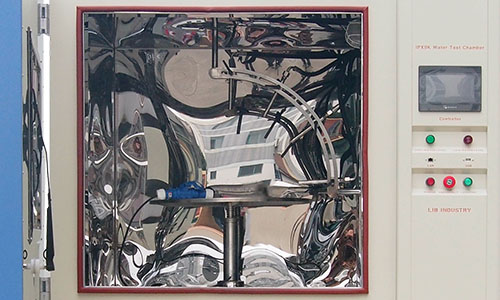

① ①ที่ทำงานในห้อง

  • จานเสียงปรับความเร็วได้ปรับความสูงได้รับน้ำหนักได้50กก. พร้อมแหล่งจ่ายไฟกันน้ำ

  • 4หัวฉีดสำหรับการทดสอบ IPX9K, 4มุมหัวฉีดเป็น0 °, 30 °, 60 °, 90 °

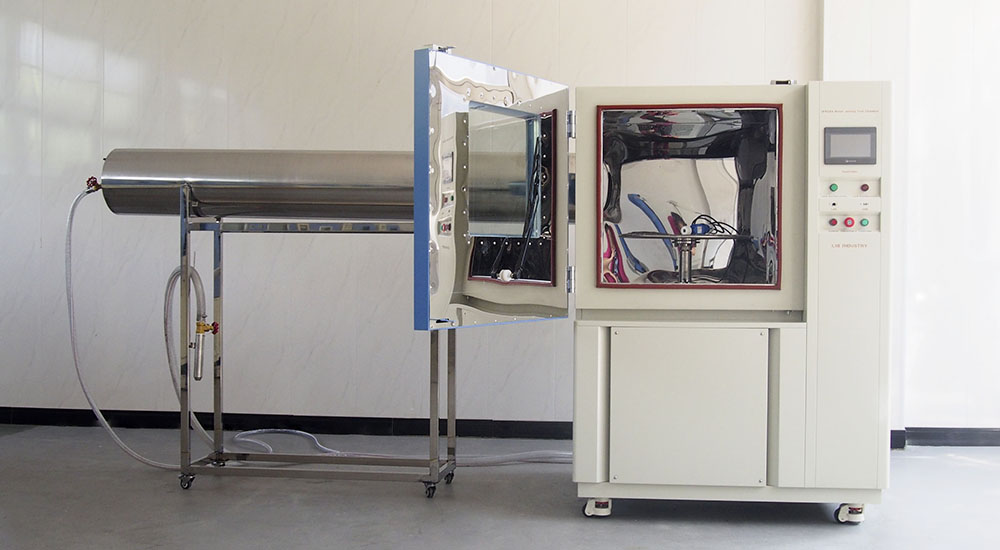

  • หลุมถูกเปิดที่ด้านซ้ายของห้องทำงานสำหรับการทดสอบ IPX6K และระยะห่างระหว่างหัวฉีดและชิ้นทดสอบคือ2.5M ~ 3M.

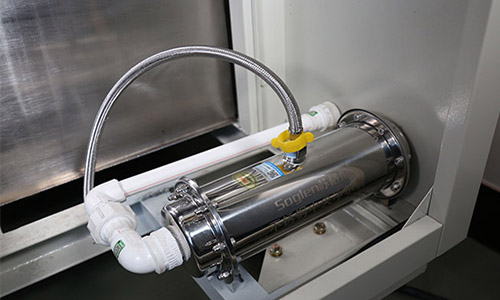

② ②ตัวกรองตัวกรอง

  • ตัวกรองทางเข้าอัตโนมัติสามารถกรองสิ่งสกปรกขนาดเส้นผ่าศูนย์กลาง0.03มม. เพื่อให้แน่ใจว่าการไหลของสเปรย์ที่ราบรื่น

  • ระบบรีไซเคิลน้ำที่สมบูรณ์เพื่อประหยัดน้ำ

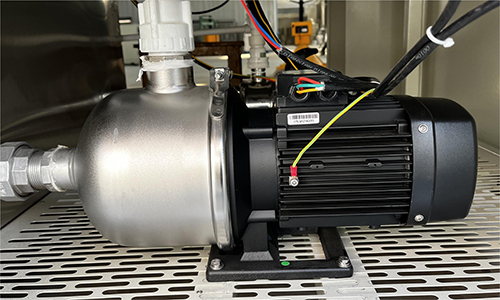

③ ③ปั้มน้ำ

สำหรับส่วนประกอบหลักที่ผลิตน้ำแรงดันสูง1000kPa ต้องใช้แรงดันน้ำสำหรับการทดสอบ IPX6K สำหรับการทดสอบ IPX9K แรงดันน้ำควรเข้าถึง8000kPa-10000kPaip69k_test_chamber11.jpg

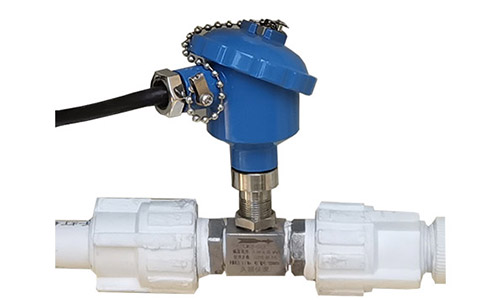

④ ④เครื่องวัดการไหล

ในการวัดการไหลของน้ำในระหว่างการทดสอบ IPX9K การไหลของน้ำจะต้อง14-16L/นาทีและการไหลของน้ำที่ IPX6K คือ75 ± 5L/นาทีipx6k_test_chamber14.jpg

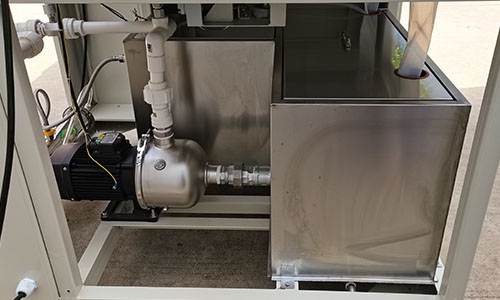

⑤ ⑤ถังเก็บน้ำ

ถังเก็บน้ำเป็นอุปกรณ์เก็บน้ำของห้องทดสอบซึ่งมีแหล่งน้ำสำหรับการทดสอบการฉีดน้ำip69k_test_chamber9.jpg

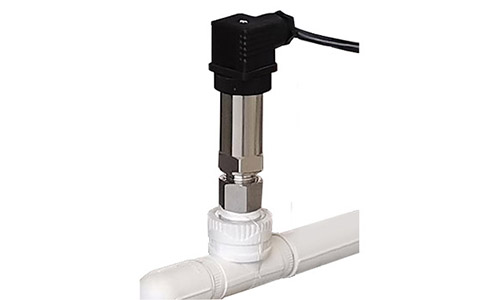

⑥ ⑥เซ็นเซอร์วัดความดัน

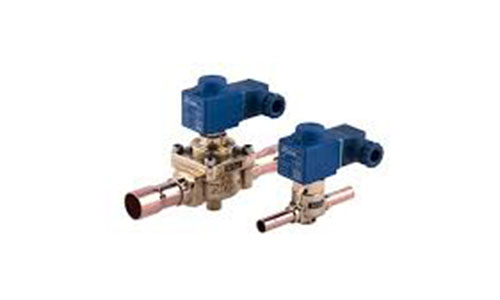

ฮูดดี้วาล์วขดลวดแม่เหล็กไฟฟ้า

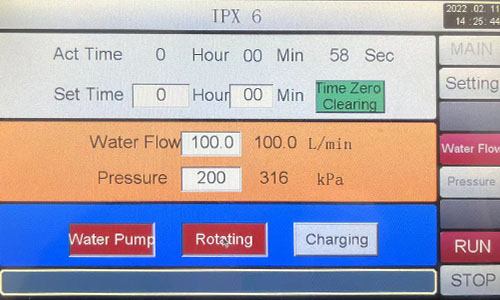

ฮูดดี้ระบบควบคุมควบคุม

ระบบควบคุมอัจฉริยะหน้าจอสัมผัสคุณสามารถตั้งค่าพารามิเตอร์การทดสอบเช่นแรงดันสเปรย์เวลาทดสอบความเร็วตารางตัวอย่างip69k_test_chamber10.jpg
