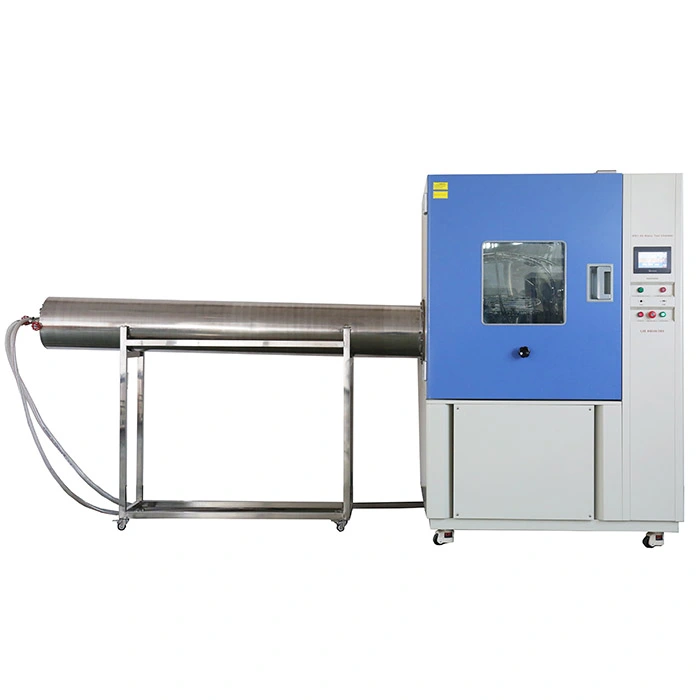

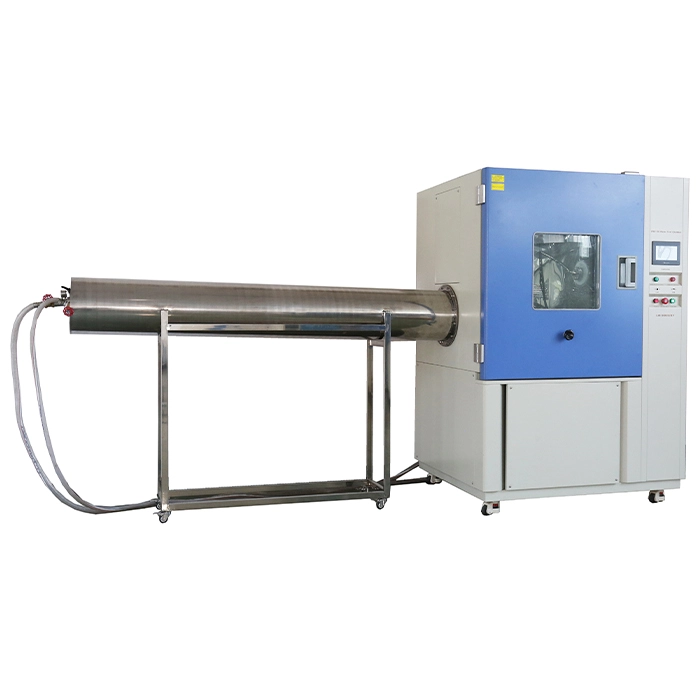

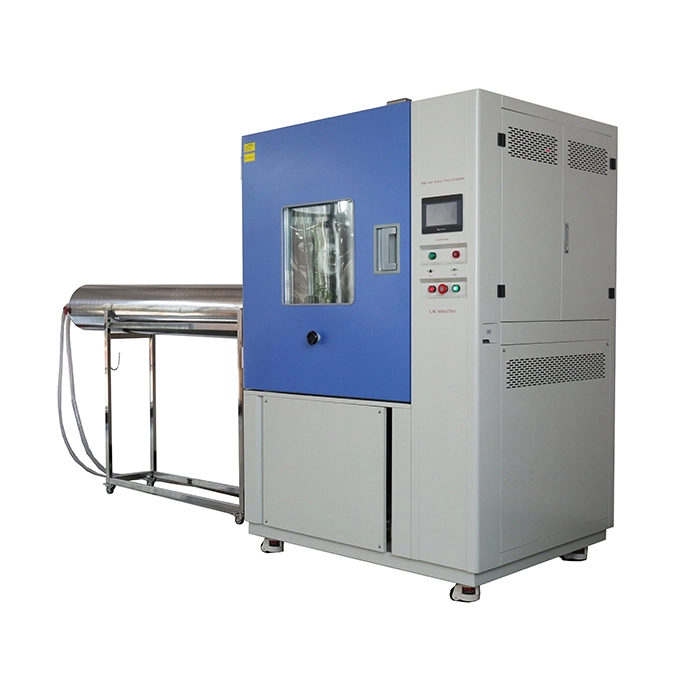

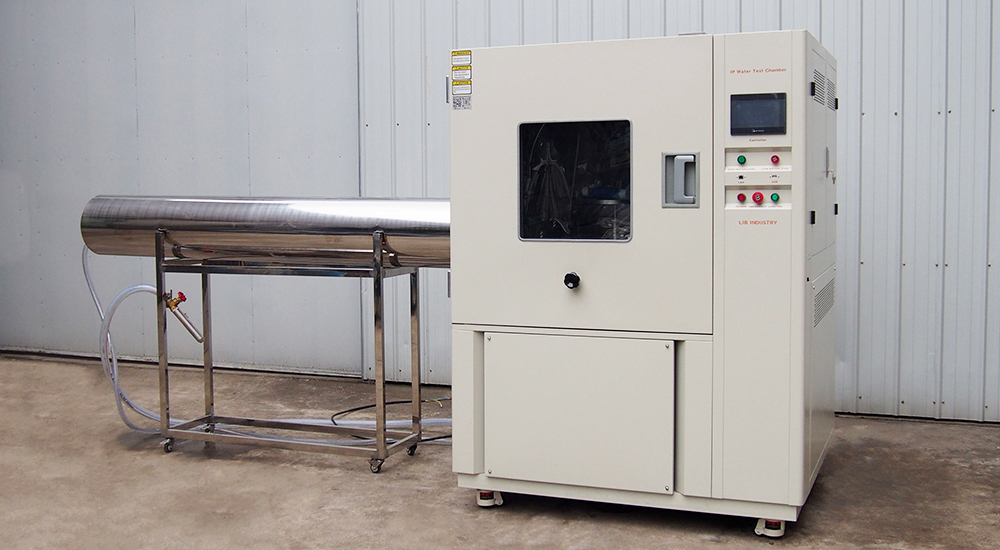

อุปกรณ์ทดสอบการป้องกันการเข้า (Ingress Protection)

อุปกรณ์ทดสอบการป้องกันการเข้า (Ingress Protection Test Equipment) เป็นอุปกรณ์มืออาชีพที่ใช้ในการประเมินระดับการป้องกันของตัวเรือนผลิตภัณฑ์ (ระดับ IP ตามมาตรฐาน IEC60529) โดยทดสอบความสามารถในการป้องกันน้ำ (เช่น ฝน การกระเซ็น ฯลฯ) อุปกรณ์ทดสอบการป้องกันการเข้าของ LIB สามารถทำการทดสอบกันน้ำ IPX1-IPX6 ได้



LIB ยังมีอุปกรณ์ทดสอบน้ำที่มีระดับกันน้ำอื่นๆ เช่น IPX1 IPX2 water drip test apparatus, IP56 waterproof chamberIPX3 X4 test chamber, IPX8 test equipmentIPX9K test equipment.

รุ่น: RD800C, RD1200C

มาตรฐาน: GJB 150.886, ISO 20653, IEC 60529, UL 50E, UL 1598, UL 153, UL1573, UL 609501, IPX1, IPX2, IPX3, IPX4, IPX5, IPX6




อุปกรณ์ทดสอบการป้องกันสิ่งแปลกปลอมสำหรับการทดสอบ IP ที่เป็นมาตรฐาน


คุณสมบัติและประโยชน์ของอุปกรณ์ทดสอบการป้องกันน้ำเข้า

1. อุปกรณ์ทดสอบการป้องกันน้ำเข้าหนึ่งเครื่องผสานรวมฟังก์ชันต่างๆ เช่น การหยดน้ำ การพ่นน้ำ และการฉีดน้ำ ซึ่งสามารถจำลองสถานการณ์ฝนตกที่หลากหลาย

2. ตัวควบคุม PLC ควบคุมการรับน้ำอัตโนมัติ และมีท่อระบายน้ำในห้องทำงาน พร้อมด้วยระบบท่อที่สร้างระบบกรองน้ำและหมุนเวียนน้ำอัตโนมัติ

3. ตัวควบคุมหน้าจอสัมผัสอัจฉริยะ (เลือกได้หลายภาษา) สามารถตั้งโปรแกรมได้หลายโปรแกรม เลือกผสมผสานการทดสอบระดับกันน้ำได้อย่างอิสระ ทดสอบด้วยการตั้งโปรแกรมอัตโนมัติ ข้อมูลสามารถบันทึกและดาวน์โหลดได้

4. อุปกรณ์ทดสอบการป้องกันน้ำเข้าแบบปิดมีแถบยางซีลเพื่อป้องกันน้ำทดสอบหกเลอะ และปกป้องสภาพแวดล้อมการทดสอบ



ข้อมูลจำเพาะของอุปกรณ์ทดสอบการป้องกันน้ำเข้า

รุ่น

RD-800C

RD-1200C

ขนาดภายใน (มม.)

900*950*950

1300*1350*1370

ขนาดรวม (มม.)

1180*1420*1920 (ไม่รวมท่อสเตนเลส)

1540*1820*2200 (ไม่รวมท่อสเตนเลส)

ปริมาตรใช้งาน (ล.)

810

2400

ขนาดถาดหยดน้ำ

600*600

1000*1000

รัศมีท่อแกว่ง

400 มม.

600 มม.

ท่อฉีดน้ำ



เส้นผ่านศูนย์กลางรูพ่น

φ0.4 มม.

ระยะห่างระหว่างรู

50 มม.

มุมแกว่งของท่อแกว่ง

0 ~ ±180° (ปรับได้)

หัวฉีด

IPX5: เส้นผ่าศูนย์กลาง 6.3 มม., IPX6: เส้นผ่าศูนย์กลาง 12.5 มม.

ระยะการฉีด

2.5~3 เมตร

ความเร็วรอบจานหมุน

1 รอบ/นาที (ปรับความเร็วได้)

ตัวควบคุม

ตัวควบคุมหน้าจอสัมผัส LCD สีที่ตั้งโปรแกรมได้, การเชื่อมต่ออีเทอร์เน็ต, พอร์ต USB

ระบบจ่ายน้ำ

ถังน้ำ, ปั๊มบูสเตอร์, การจ่ายน้ำอัตโนมัติ, ระบบทำน้ำให้บริสุทธิ์

อุปกรณ์ความปลอดภัย

ป้องกันอุณหภูมิเกิน; ป้องกันกระแสเกิน;

ป้องกันน้ำขาด; ป้องกันไฟรั่วลงดิน; ป้องกันลำดับเฟส

วัสดุภายนอก

แผ่นเหล็กเคลือบสารป้องกัน

วัสดุภายใน

สแตนเลส SUS304

หน้าต่างสังเกต

กระจกฉนวนสองชั้นพร้อมที่ปัดน้ำฝน

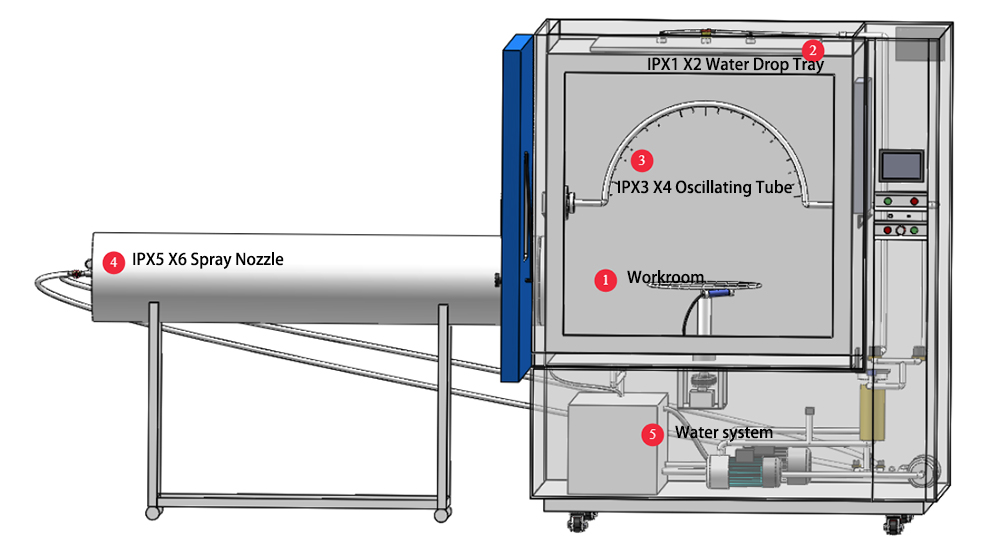

การกำหนดค่าของอุปกรณ์ทดสอบการป้องกันน้ำเข้า

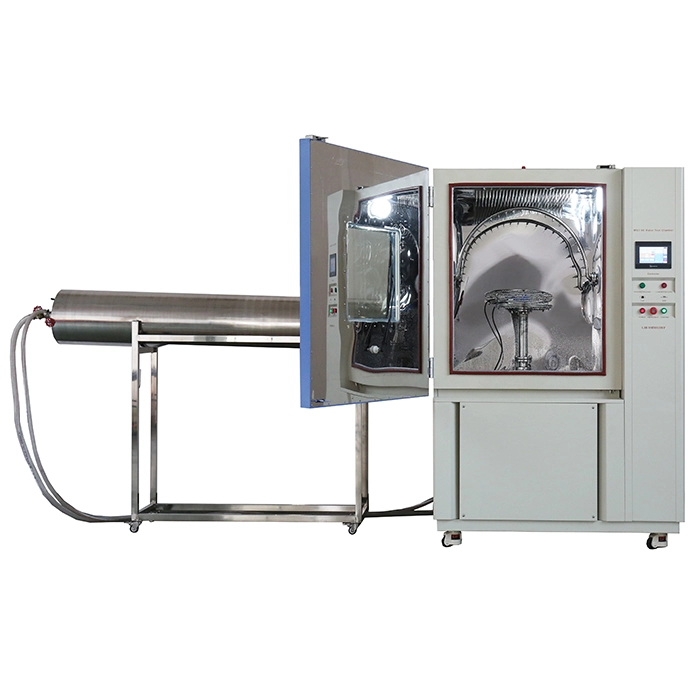

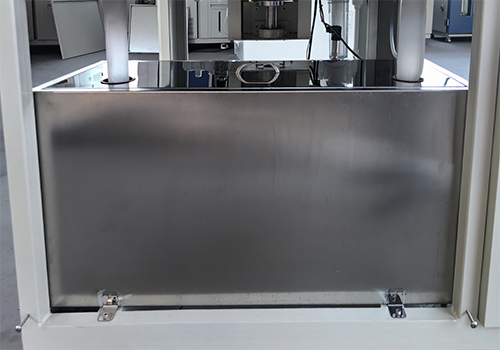

1. ห้องทำงาน

  • วัสดุ SUS 304, ทนทานต่อการกัดกร่อนในความชื้นสูงระยะยาว, ความแข็งสูง, สามารถทนแรงกระแทกจากการฉีดน้ำได้

  • ติดตั้งจานหมุนที่สามารถปรับความเร็วรอบและความสูงได้ และมีแหล่งจ่ายไฟกันน้ำและอุปกรณ์ยึดบนจานหมุนเพื่อป้องกันชิ้นส่วนทดสอบถูกพัดพาไป

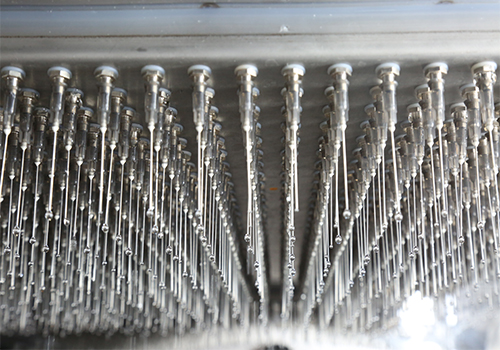

2. ถาดหยดน้ำ IPX1 X2

  • เส้นผ่านศูนย์กลางภายในของหัวจ่ายน้ำคือ 0.4 มม.

  • IPX1 (หยดน้ำแนวตั้ง): จำลองการหยดน้ำแนวตั้ง อุปกรณ์เป็นถังหยดน้ำ ความเร็วการหยดสามารถปรับได้

  • IPX2 (หยดเอียง 15°): ถังหยดสามารถเอียงได้ 15° เพื่อทดสอบการกันน้ำของผลิตภัณฑ์ในสภาวะเอียง

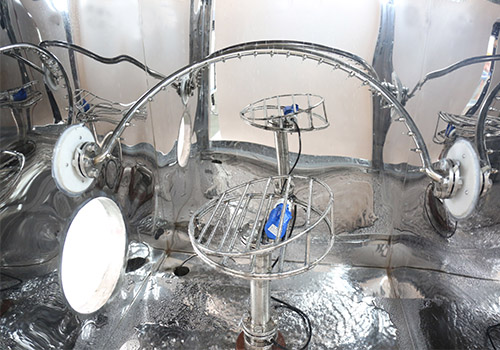

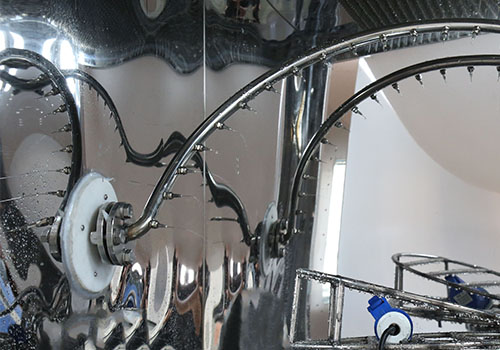

3. ท่อแกว่ง IPX3 X4

  • IPX3 (พ่นน้ำ): ใช้หัวฉีดบนท่อแกว่งพ่นน้ำที่มุม 60°-90° เพื่อจำลองสภาพแวดล้อมฝน

  • IPX4 (สาดน้ำ): การทดสอบการสาดน้ำเต็มรูปแบบ โดยการพ่นน้ำแบบแกว่งท่อหรือหัวฉีดหมุน ครอบคลุมทุกทิศทางของผลิตภัณฑ์

  • มีท่อแกว่งหลายขนาดให้เลือก

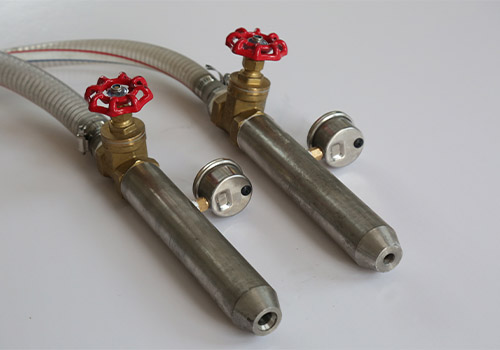

4. หัวฉีด IPX5 X6

  • IPX5 (ฉีดน้ำ): ใช้หัวฉีดขนาดเส้นผ่านศูนย์กลาง 6.3 มม. ฉีดน้ำโดยตรงที่อัตราการไหล 12.5 ลิตร/นาที และแรงดันสูง

  • IPX6 (ฉีดน้ำแรงสูง): หัวฉีดขนาดเส้นผ่านศูนย์กลาง 12.5 มม., อัตราการไหลสูงกว่า (100 ลิตร/นาที) จำลองแรงกระแทกของปืนฉีดน้ำแรงดันสูง


5. ระบบน้ำ

ประกอบด้วยถังน้ำ อุปกรณ์ควบคุมการไหลและแรงดัน ตัวกรอง ฯลฯ มีระบบหมุนเวียนและกรองน้ำภายใน สามารถกรองสิ่งเจือปนขนาดภายใน 0.03 มม.
