ฉนวนกันความร้อนสายเคเบิลมีงานที่ยากลำบาก: บล็อกปัจจุบันต่อต้านความร้อนอยู่รอดแสงแดดและยังคงมีเสถียรภาพทางกลไกภายใต้ฝนความชื้นและการแกว่งอุณหภูมิ ในการกระจายพลังงานกลางแจ้งอาร์เรย์ PV ตู้โทรคมนาคมและระบบอุตสาหกรรมการเชื่อมโยงที่อ่อนแอมักจะเป็นพอลิเมอร์รอบตัวนำ เมื่อมันจางหายไปรอยแตกชอล์กหรือกลายเป็นเปราะความเสี่ยงการรั่วไหลและค่าใช้จ่ายในการบำรุงรักษาเพิ่มขึ้น G155 ASTM กล่าวถึงสิ่งนี้โดยใช้ไฟซีนอนอาร์คที่กรองด้วยความชื้นและอุณหภูมิที่ควบคุมเพื่อสร้างสภาพดินฟ้าอากาศในโลกแห่งความเป็นจริง
อุปกรณ์ทดสอบอายุความคงทนของแสงซีนอน เครื่องทดสอบการเปิดรับแสงซีนอน G155 ASTM G151 คุณอาจสนใจ: |
แม้ว่าสายเคเบิลจะผ่านการทดสอบทางไฟฟ้าเริ่มต้นฉนวนอาจล้มเหลวในการให้บริการในช่วงต้น พีวีซีสามารถสูญเสีย plasticizers, PE อาจลดลงภายใต้แสงเป็นเวลานานและความร้อนและยางสามารถแข็งหรือแตกจากรังสียูวีรวมความชื้นและความร้อนสัมผัส ในฟาร์มพลังงานแสงอาทิตย์นี้อาจปรากฏเป็นแจ็คเก็ต embrittlement ใกล้กล่อง combiner; ในโรงงานน้ำเสียเปลือกอาจดูเหมือนเดิมแต่ไม่ดิ้นอย่างปลอดภัย
สำหรับวิศวกรและผู้ซื้อคำถามสำคัญคือ: การเปลี่ยนแปลงหลังจากเปิดรับแสงและเร็วแค่ไหน? ความต้านทานแรงดึงและการยืดตัวหลังจากการทดสอบอาร์คซีนอนเป็นตัวชี้วัดที่ใช้กันทั่วไป ตัวอย่างเช่นข้อกำหนดบางอย่างต้องมีการเก็บรักษา ≥ 80% หลังจาก1,000ชั่วโมงของสภาพดินฟ้าอากาศที่เร่งขึ้น
G155 ASTM เป็นมาตรฐานที่ใช้กันอย่างแพร่หลายสำหรับการเร่งสภาพดินฟ้าอากาศของวัสดุที่ไม่ใช่โลหะ ใช้โคมไฟซีนอนอาร์คเพื่อจำลองแสงแดดความร้อนความชื้นและฝนการทดสอบพลาสติกสารเคลือบยางสิ่งทอและชิ้นส่วนยานยนต์
พารามิเตอร์ที่สำคัญได้แก่
Irradiance: โดยทั่วไป340นาโนเมตรหรือ420นาโนเมตรเช่น0.35-0.55วัตต์/ตารางเมตร/นาโนเมตร
อุณหภูมิอุณหภูมิสูง: อุณหภูมิแผงสีดำประมาณ63 °C ± 3 °C
เครื่องปรับความชื้น: ปกติ ~ 50% rh.
วงจรทั่วไปรวม102นาทีของแสงที่มี18นาทีของแสงบวกสเปรย์น้ำจำลองฝนและพื้นผิวเปียก น้ำบริสุทธิ์ช่วยให้มั่นใจได้ถึงความสอดคล้อง
ในระยะสั้น ASTM G155ให้วิธีการควบคุมการทำซ้ำเพื่อประเมินความทนทานของวัสดุเปรียบเทียบสูตรและทำนายประสิทธิภาพกลางแจ้งในระยะยาว
วิธีที่มีประโยชน์มากที่สุดในการอ่าน G155 ASTM คือการดูตัวแปรที่ผลักดันฉนวนกันความร้อนสายเคเบิลอายุขึ้นหรือลง สำหรับการทำงานของสายไฟและสายเคเบิลห้าในนั้นสมควรได้รับความสนใจอย่างใกล้ชิด
ปัจจัยทั่วไปใน G155 ASTM และผลกระทบต่ออายุของฉนวนกันความร้อนสายเคเบิลจะสรุปไว้ด้านล่าง
ปัจจัยการทดสอบ | ทำไมมันสำคัญสำหรับวัสดุสายเคเบิล |
แหล่งกำเนิดแสงซีนอนอาร์ค | ทำซ้ำแสงแดดเต็มสเปกตรัมไม่ใช่แค่ UV แคบ |
ตัวกรองแสง | จับคู่แสงแดดกลางแจ้งการสัมผัสกับกระจกด้านหลังหรือกรณี UV harsher |
Irradiance Control | ช่วยให้ความเข้มของแสงมีเสถียรภาพในช่วงเวลาทดสอบที่ยาวนาน |
อุณหภูมิแผงสีดำ | ติดตามตัวอย่างความร้อนพื้นผิวภายใต้แสง |
ความชื้นและสเปรย์ | เพิ่มเอฟเฟกต์น้ำค้าง/ฝนที่สามารถเปลี่ยนโหมดความล้มเหลวได้ |
วงจร G155 ASTM อาจควบคุมแสงที่340 NM, 420 NM หรือบรอดแบนด์300-400 NM ขึ้นอยู่กับรอบ สำหรับอายุของฉนวนกันความร้อนของสายเคเบิลที่สำคัญเพราะวัสดุที่แตกต่างกันจะตอบสนองต่อการแคบและการเปิดรับแสงสเปกตรัมที่กว้างขึ้น หากการฉายรังสีลอยในระหว่างการทดสอบที่ยาวนานข้อมูลการเปรียบเทียบจะอ่อนแอลง การฉายรังสีที่มั่นคงไม่ใช่สิ่งที่ดีเป็นพิเศษ เป็นกระดูกสันหลังของข้อมูลแนวโน้มที่มีประโยชน์
มาตรฐานนี้ใช้อุณหภูมิแผงสีดำในทุกรอบการเปิดรับแสงและในบางรอบอุณหภูมิอากาศในห้องเช่นกัน ความชื้นอาจมาจากสเปรย์ความชื้นสัมพัทธ์ควบคุมหรือทั้งสองอย่าง แจ็คเก็ตสายเคเบิลสามารถอยู่รอดแสงเพียงอย่างเดียวแต่ล้มเหลวเมื่อความร้อนและความเปียกชื้นจะถูกเพิ่ม ในการทดสอบในทางปฏิบัตินี่คือที่ที่พื้นผิวแตกความเหนียวหรือการสูญเสียความยืดหยุ่นมักจะเริ่มแยกสูตรหนึ่งออกจากอีกสูตรหนึ่ง
ชั่วโมงเดียวไม่เล่าเรื่อง การทดสอบ1,000ชั่วโมงสองครั้งสามารถให้ผลลัพธ์ที่แตกต่างกันมากหากตัวกรองการฉายรังสีเวลาสเปรย์หรือการควบคุมอุณหภูมิแตกต่างกัน การทำซ้ำมีความสำคัญมากกว่าการไล่ตามตัวเลขชั่วโมงที่น่าทึ่ง สำหรับการคัดกรองวัสดุวงจรที่สม่ำเสมอมีประโยชน์มากกว่าวงจรที่รุนแรงแต่ควบคุมได้ไม่ดี

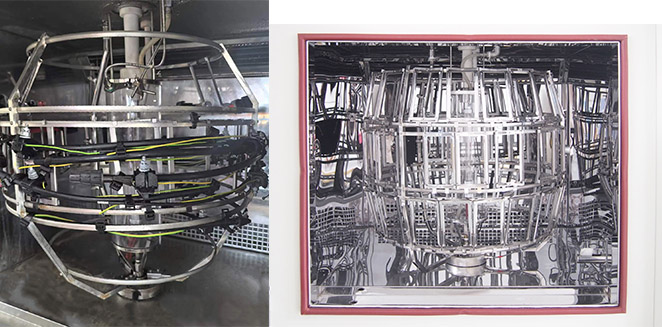

สำหรับงานประเภทนี้อุปกรณ์ต้องทำมากกว่าสวิตช์บนหลอดไฟห้องเพดานซีนอนอาร์คถูกสร้างขึ้นรอบปัจจัยเดียวกันวิศวกรสายเคเบิลดูในโปรแกรม ASTM G155: แสงเต็มสเปกตรัมการควบคุมการฉายรังสีการตรวจสอบแผงสีดำการควบคุมความชื้นและสเปรย์ปรับ ตามหน้าผลิตภัณฑ์จะทำซ้ำ UV, มองเห็นและแสงอินฟราเรดที่มี300-400นาโนเมตรช่วงสเปกตรัม, ตัวเลือก340นาโนเมตรหรือ420นาโนเมตรการตรวจสอบ, ความเข้มของแสงตั้งแต่35ถึง150 W /m² ความชื้นตั้งแต่50% ถึง98% RH และรอบการฉีดพ่นน้ำที่ปรับได้
ตัวเลขเหล่านั้นมีความสำคัญในงานห้องปฏิบัติการจริง ตัวยึดตัวอย่างแบบหมุนช่วยให้การเปิดรับแสงสม่ำเสมอมากขึ้นในตัวอย่างหลายตัวอย่าง การตรวจสอบรังสียูวีแบบเรียลไทม์ช่วยให้มีเป้าหมายการฉายรังสีที่มั่นคง การตรวจจับแผงสีดำช่วยติดตามความร้อนที่พื้นผิวตัวอย่างเห็นได้จริง หัวฉีดสเปรย์น้ำช่วยให้เคลื่อนย้ายได้ง่ายขึ้นจากแสงแห้งไปจนถึงการทดสอบสภาพดินฟ้าอากาศของสายเคเบิลที่สมจริงยิ่งขึ้นพร้อมรอบความชื้นรวมอยู่ด้วย สำหรับผู้ผลิตสายเคเบิลเปรียบเทียบสองสูตรพีวีซีหรือ XL XL, นั่นหมายถึงแน่นด้านข้างโดยด้านข้อมูลและอาร์กิวเมนต์น้อยลงเกี่ยวกับว่าห้องตัวเองเปลี่ยนผล.
โปรแกรมการเสื่อมสภาพของฉนวนสายไฟที่มีประโยชน์ไม่จำเป็นต้องซับซ้อนแต่ก็ต้องการวินัย เวิร์กโฟลว์พื้นฐานนั้นตรงไปตรงมา
ควรตัดตัวอย่างและปรับสภาพให้สม่ำเสมอ หากเป้าหมายคือการเปรียบเทียบแจ็คเก็ตควรบันทึกสภาพพื้นผิวและความหนาก่อนเปิดรับแสง หากเป้าหมายคือความทนทานของฉนวนห้องปฏิบัติการควรสังเกตประเภทสารประกอบสีการก่อสร้างและการปรับสภาพที่เกี่ยวข้อง
การตั้งค่าในทางปฏิบัติมักรวมถึง:
· ประเภทตัวกรองที่เลือกขึ้นอยู่กับสภาพแวดล้อมการบริการ
· จุดควบคุมการฉายรังสีเช่น340นาโนเมตรหรือ420นาโนเมตร
· เป้าหมายอุณหภูมิแผงสีดำ
· การตั้งค่าความชื้น
· ระยะเวลารอบสเปรย์
· ระยะเวลาในการเปิดรับแสงทั้งหมดและช่วงดึงออกสำหรับการตรวจสอบระดับกลาง
การตั้งค่าเหล่านี้ควรตรงกับคำถามเกี่ยวกับวัสดุที่ถูกถามไม่ใช่แค่วงจรทั่วไปที่คัดลอกจากโครงการอื่น
ในระหว่างการเปิดรับแสงห้องปฏิบัติการควรบันทึกการเปลี่ยนแปลงที่มองเห็นได้ที่จุดตรวจที่วางแผนไว้ คนที่พบบ่อยคือการเปลี่ยนสี, การสูญเสียความเงา, powdering, chalkiness, microcracks พื้นผิวและการเปลี่ยนแปลงความแข็ง สายเคเบิลที่ยังคงดูยอมรับได้ในเวลา250ชั่วโมงอาจแสดงการตอบสนองโค้งงอที่แตกต่างกันมากที่750หรือ1,000ชั่วโมง นั่นคือเหตุผลที่ข้อมูลช่วงเวลามักจะมีประโยชน์มากกว่าภาพรวมสุดท้าย
การทดสอบหลังการเปิดรับแสงเป็นที่ที่ G155 ASTM กลายเป็นข้อมูลการเลือกวัสดุ เรื่องการเปลี่ยนแปลงภาพแต่วิศวกรสายเคเบิลมักจะต้องการมากกว่ารูปถ่าย
ตารางด้านล่างแสดงการตรวจสอบส่วนใหญ่มักจะเชื่อมโยงกับการตัดสินใจสภาพดินฟ้าอากาศสายเคเบิล
คุณสมบัติหลังการเปิดรับ | สิ่งที่มันเผยให้เห็น |
เปลี่ยนสี/ซีดจาง | ความไวต่อรังสียูวีในช่วงต้นหรือความไม่มั่นคงของเม็ดสี |
แตก/chalking | การเสื่อมสภาพของพื้นผิวและการสูญเสียความทนทานต่อสภาพอากาศ |
การเก็บรักษาความต้านทานแรงดึง | การสูญเสียความสมบูรณ์ของการรับน้ำหนักในพอลิเมอร์ |
การยืดตัวการเก็บรักษา | ความยืดหยุ่นและความทนทานต่อการโค้งงอ |
งอเย็นหรืองอได้ | ความเสี่ยงในการจัดการการใช้งานจริงหลังจากอายุมากขึ้น |
แจ็คเก็ตสายเคเบิลสามารถจางหายไปแต่ยังคงทำงาน นอกจากนี้ยังสามารถรักษาสีของมันและสูญเสียความยืดหยุ่นอย่างเงียบๆ นั่นคือเหตุผลที่ความต้านทานแรงดึงและการยืดตัวยังคงเป็นสองของการอ่านที่มีประโยชน์มากที่สุดหลังจากการสัมผัสซีนอนอาร์ค ในการใช้งานสายเคเบิลจำนวนมากตัวเลขเหล่านั้นบอกเล่าเรื่องราวได้ดีกว่าสีเพียงอย่างเดียว หากสารประกอบหนึ่งช่วยให้พื้นผิวสะอาดขึ้นแต่สูญเสียการยืดตัวมากเกินไปอาจเป็นตัวเลือกที่อ่อนแอกว่าสำหรับการให้บริการภาคสนาม
ข้อมูล ASTM G155มีค่าโดยเฉพาะอย่างยิ่งเมื่อใช้ค่อนข้างมาก กรณีการใช้งานที่แข็งแกร่งที่สุดไม่ใช่ "วัสดุนี้รอดชีวิต x ชั่วโมง" "สูตรนี้มีการเก็บรักษาที่สูงขึ้นการแตกร้าวน้อยลงและพฤติกรรมการโค้งงอที่ดีกว่าตัวเลือกอื่นๆภายใต้วงจรเดียวกัน" นั่นคือผลลัพธ์ที่ได้จากทีม R & D ผู้ผลิตเคเบิลและกลุ่มการจัดซื้อสามารถดำเนินการได้
ซีอานอุตสาหกรรมจำลองสิ่งแวดล้อมได้รับการส่งมอบห้องทดสอบสิ่งแวดล้อมแบบครบวงจรตั้งแต่ปี2009ให้บริการประเทศมากกว่า56ประเทศ.ค่าาา ลูกค้าได้รับประโยชน์จากการออกแบบห้องที่กำหนดเองการสนับสนุนด้านเทคนิคทั่วโลกความช่วยเหลือด้านการสอบเทียบการฝึกอบรมและการรับประกันสามปีพร้อมบริการตลอดอายุการใช้งาน, ตรวจสอบให้แน่ใจว่าห้องพร้อมที่จะส่งมอบผลลัพธ์ที่ถูกต้องและทำซ้ำได้
ใช้ห้องอาร์คซีนอนที่มีการกำหนดค่าไว้ใต้ASTM G155วิศวกรสามารถทำซ้ำได้แสงแดดความร้อนความชื้นและรอบสเปรย์น้ำเพื่อให้สังเกตว่าฉนวนกันความร้อนของสายเคเบิลทำงานอย่างไร การสังเกตที่สำคัญได้แก่
สีซีดจางและชอล์ก
การแตกร้าวและการขยายตัว
ความต้านทานแรงดึงและการสูญเสียการยืดตัว
ลดความยืดหยุ่นภายใต้การทดสอบโค้งเย็นหรือ Flex
ด้วยห้อง IC Xenon Arc ห้องปฏิบัติการจึงมีแพลตฟอร์มที่ทำซ้ำได้และเสถียรซึ่งให้ข้อมูลเปรียบเทียบที่ใช้งานได้จริง สิ่งนี้สนับสนุนการเลือกวัสดุการตรวจสอบคุณภาพและความมั่นใจก่อนสายเคเบิลจะไปถึงสนามช่วยให้วิศวกรตัดสินใจโดยได้รับการสนับสนุนจากหลักฐานที่เชื่อถือได้มากกว่าการคาดเดา
G155 ASTM ประเมินว่าวัสดุที่ไม่ใช่โลหะเช่นฉนวนกันความร้อนสายเคเบิลและแจ็คเก็ตสายเคเบิลตอบสนองต่อแสงซีนอนอาร์คที่กรองอุณหภูมิสูงความชื้นและการสัมผัสกับน้ำภายใต้สภาวะห้องปฏิบัติการที่ควบคุมได้ มันถูกใช้เพื่อทำซ้ำผลกระทบสภาพดินฟ้าอากาศที่เห็นกลางแจ้งหรือด้านหลังกระจก
ห้อง IC Xenon Arc รวมการจำลองแสงแดดเต็มสเปกตรัมเข้ากับการตรวจสอบ340 NM หรือ420 NM, การควบคุมการฉายรังสี35-150 W /m², การควบคุมความชื้น50%-98% RH, การตรวจสอบอุณหภูมิแผงสีดำ, และรอบสเปรย์ปรับได้ ที่ทำให้เหมาะสำหรับงานชราของฉนวนสายเคเบิล ASTM G155-based
การตรวจสอบทั่วไปได้แก่การซีดจาง, chalking, Cracking, embrittlement, การเก็บรักษาความต้านทานแรงดึง, การยืดตัวและการเปลี่ยนแปลงโค้งงอหรือความยืดหยุ่น การอ่านเหล่านี้ช่วยแสดงให้เห็นว่าสารประกอบของสายเคเบิลยังคงมีความต้านทานต่อสภาพอากาศเพียงพอสำหรับบริการกลางแจ้งหรือไม่
ใช่แล้วค่ะ นั่นเป็นหนึ่งในแอพพลิเคชั่นที่มีประโยชน์มากที่สุด ASTM G155บนสารประกอบฉนวนกันความร้อนหรือแจ็คเก็ตที่แตกต่างกันช่วยให้ห้องปฏิบัติการเปรียบเทียบค่าการเก็บรักษาความเสียหายของพื้นผิวและแนวโน้มการย่อยสลายในช่วงต้นภายใต้เงื่อนไขการสัมผัสเดียวกัน
