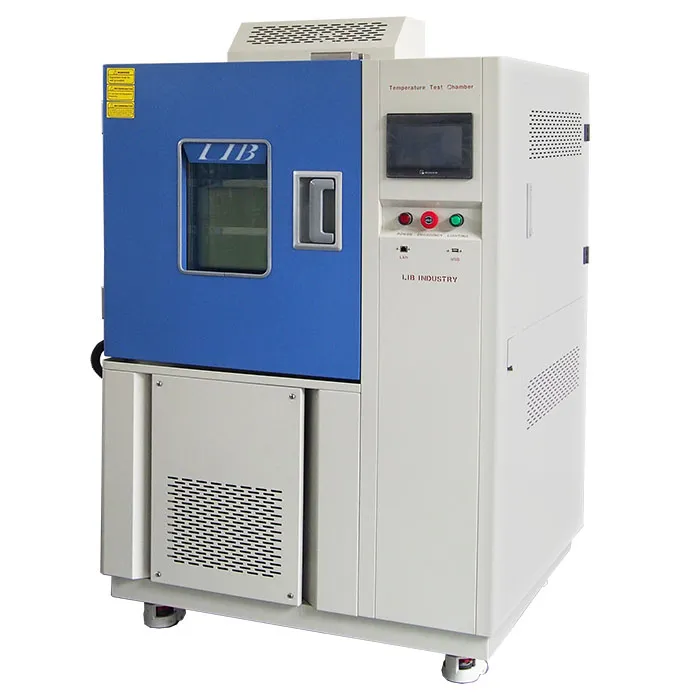

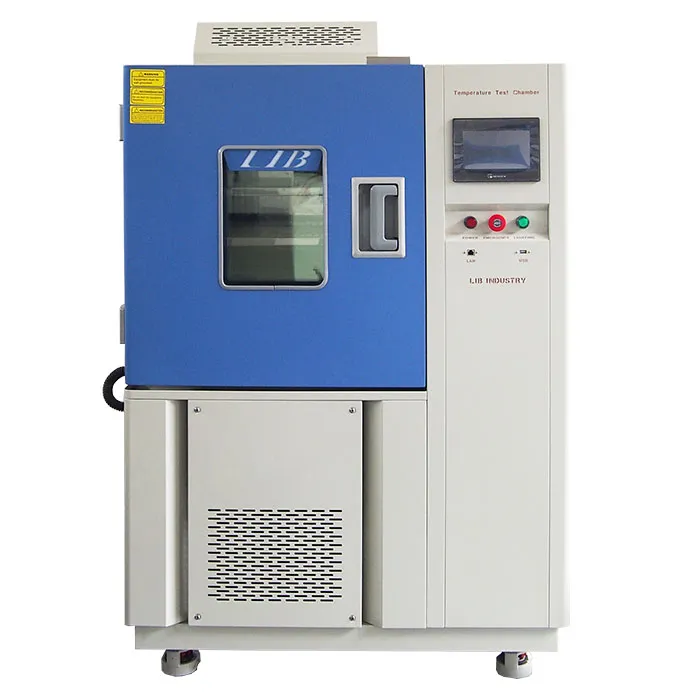

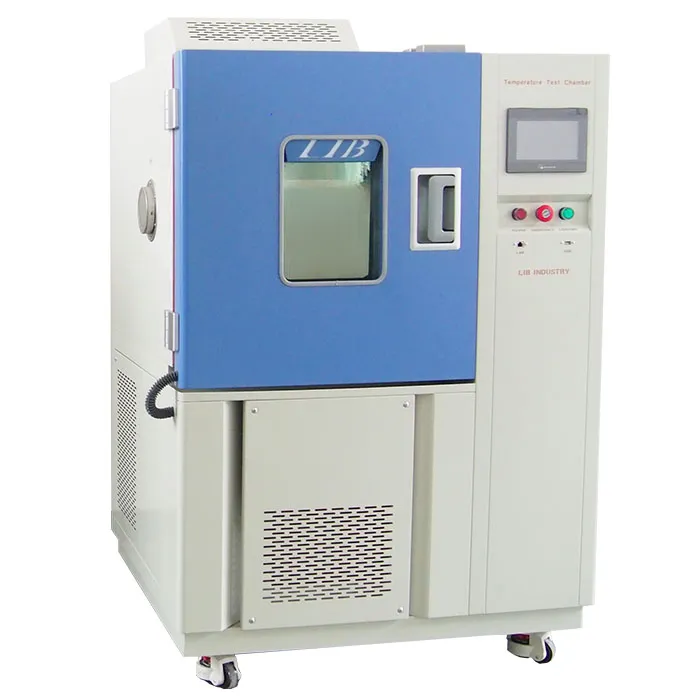

JESD22-A104 ตู้ทดสอบการเปลี่ยนแปลงอุณหภูมิ

ห้องทดสอบการเปลี่ยนแปลงอุณหภูมิ JESD22-A104 สำหรับการทดสอบความน่าเชื่อถือของสารกึ่งตัวนำ

ห้องทดสอบการเปลี่ยนแปลงอุณหภูมิ JESD22-A104 ของ LIB Industry JESD22-A104 temperature cycling chambers ออกแบบมาสำหรับการทดสอบความน่าเชื่อถือของอุปกรณ์สารกึ่งตัวนำ ชิ้นส่วนอิเล็กทรอนิกส์ ชุดประกอบแผงวงจรพิมพ์ และอุปกรณ์อิเล็กทรอนิกส์ยานยนต์ ห้องทดสอบการเปลี่ยนแปลงอุณหภูมิจะจำลองความเครียดจากความร้อนซ้ำๆ เพื่อเผยให้เห็นความล้าของข้อต่อบัดกรี รอยแตกของแผงวงจร การแยกชั้น และโหมดความล้มเหลวอื่นๆ ก่อนที่ผลิตภัณฑ์จะเข้าสู่ตลาด

✔ เป็นไปตามข้อกำหนด JESD22-A104 เงื่อนไข A–M 100%
✔ อัตราการเพิ่ม/ลดอุณหภูมิสูงถึง 10°C/นาที – 15°C/นาที
✔ ความผันผวนของอุณหภูมิ ≤ ±0.5°C
✔ ความสม่ำเสมอของอุณหภูมิ ≤ ±2.0°C
✔ ช่วงอุณหภูมิตั้งแต่ -70°C ถึง +150°C

รองรับข้อกำหนดการทดสอบ JESD22-A104, AEC-Q100 และ IEC 60068-2-14 ห้องทดสอบ LIB ให้การเปลี่ยนแปลงอุณหภูมิที่แม่นยำและทำซ้ำได้สำหรับการรับรองคุณสมบัติของสารกึ่งตัวนำและการตรวจสอบความน่าเชื่อถือ


รุ่นมาตรฐาน: TR5-100, TR5-225, TR5-500, TR5-800, TR5-1000 และรุ่นที่ปรับแต่งเพิ่มเติม

JESD22-A104 รองรับสภาวะการทดสอบอย่างครบถ้วน

ห้องทดสอบอุณหภูมิแบบไซเคิลของ LIB Industry ได้รับการออกแบบให้รองรับโปรไฟล์อุณหภูมิที่ระบุในมาตรฐาน JESD22-A104 อย่างสมบูรณ์ ช่วยให้ผู้ใช้สามารถสลับระหว่างสภาวะการทดสอบต่างๆ ได้อย่างง่ายดายตามความต้องการของผลิตภัณฑ์ รองรับ JESD22-A104 สภาวะ A ถึง M

สภาวะ

อุณหภูมิต่ำ

อุณหภูมิสูง

การใช้งานทั่วไป

 A

-55°C (+0/-10°C)

+85°C (+10/-0°C)

อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค, ไอซีเกรดพาณิชย์

B

-55°C (+0/-10°C)

+125°C (+10/-0°C)

อุปกรณ์ในอุตสาหกรรม, อิเล็กทรอนิกส์ยานยนต์ทั่วไป

C

-65°C (+0/-10°C)

+150°C (+10/-0°C)

การบินและอวกาศ, การทหาร, ชิ้นส่วนเซมิคอนดักเตอร์ความน่าเชื่อถือสูง

G

-40°C (+0/-10°C)

+125°C (+10/-0°C)

อิเล็กทรอนิกส์ยานยนต์ (AEC-Q100 / AEC-Q200)

H

-55°C (+0/-10°C)

+175°C (+10/-0°C)

เซมิคอนดักเตอร์กำลังสูงและอุปกรณ์อิเล็กทรอนิกส์ขั้นสูง

ห้องทดสอบไซเคิลอุณหภูมิรองรับโปรไฟล์การทดสอบอุณหภูมิแบบตั้งโปรแกรมได้ โดยสามารถปรับแต่งอัตราการเปลี่ยนแปลงอุณหภูมิ (ramp rates), เวลาคงอุณหภูมิ (dwell times) และจำนวนรอบการทดสอบได้ การตั้งค่าพารามิเตอร์การทดสอบสามารถปรับให้เป็นไปตามข้อกำหนดของ JESD22-A104 โดยพิจารณาจากน้ำหนักของชิ้นงาน ภาระความร้อน และวัตถุประสงค์การรับรองคุณสมบัติ


ทำไมต้องเลือก LIB Industry สำหรับการทดสอบตามมาตรฐาน JESD22-A104?

ช่วงอุณหภูมิกว้าง

ช่วงอุณหภูมิที่มีให้เลือก:

  • -20°C to +150°C

  • -40°C to +150°C

  • -70°C to +150°C เหมาะสำหรับทุกสภาวะการทดสอบ JESD22-A104

การควบคุมอุณหภูมิแม่นยำ

  • ความผันผวนของอุณหภูมิ: ±0.5°C

  • ค่าเบี่ยงเบนอุณหภูมิ: ±2.0°C

  • การกระจายลมสม่ำเสมอ ทำให้ทุกชิ้นตัวอย่างได้รับความเครียดทางความร้อนเหมือนกันตลอดระยะเวลาการทดสอบที่ยาวนาน

การทำงานต่อเนื่องที่เชื่อถือได้

โปรแกรมการรับรองคุณสมบัติอุปกรณ์เซมิคอนดักเตอร์มักต้องใช้การทดสอบเป็นเวลาหลายสัปดาห์

ห้องทดสอบของ LIB มีคุณสมบัติ:

  • พื้นที่ทำงานสเตนเลส SUS304

  • ระบบทำความเย็นอุตสาหกรรม

  • พัดลมหมุนเวียนอายุการใช้งานยาวนาน

  • ความสามารถในการทำงานต่อเนื่อง ออกแบบสำหรับการทดสอบความน่าเชื่อถือระยะยาวโดยไม่หยุดชะงัก

โปรไฟล์ความร้อนที่ตั้งโปรแกรมได้

ตัวควบคุมหน้าจอสัมผัสช่วยให้ผู้ใช้สร้างโปรไฟล์ไซเคิลอุณหภูมิที่ปรับแต่งได้ ซึ่งรวมถึง:

  • การควบคุมอัตราการเปลี่ยนแปลงอุณหภูมิ

  • การควบคุมเวลาคงอุณหภูมิ

  • การนับจำนวนรอบ

  • การทำงานอัตโนมัติ

  • การบันทึกข้อมูล

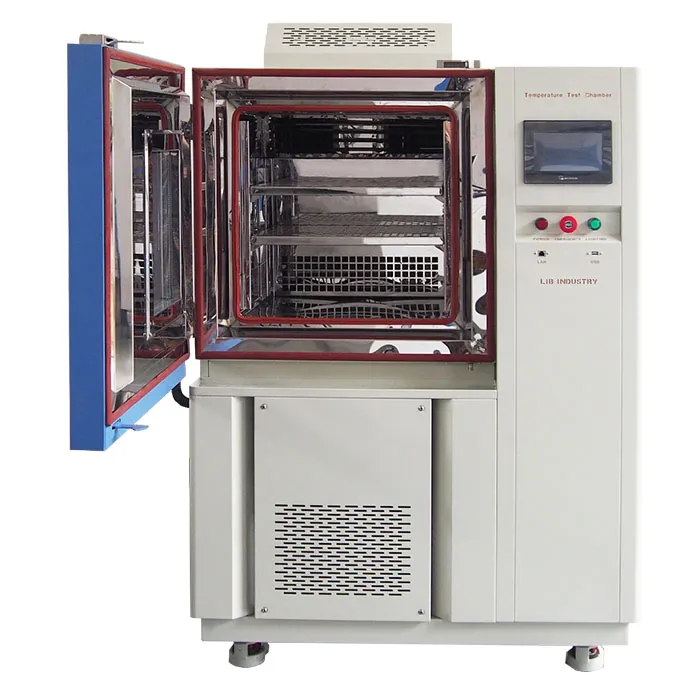

ห้องทดสอบสเตนเลสสตีล


ระบบทำความเย็นประสิทธิภาพสูง


ช่องนำสายเคเบิลแบบปิดผนึก


ระบบหมุนเวียนลมสม่ำเสมอ


ข้อมูลจำเพาะของห้องทดสอบไซเคิลอุณหภูมิ JESD22-A104

รุ่น

TR5-100

TR5-225

TR5-500

TR5-800

TR5-1000

ขนาดภายใน (มม.)

400*500*500

500*600*750

700*800*900

800*1000*1000

1000*1000*1000

ขนาดภายนอก (มม.)

900*1050*1620

1000*1140*1870

1200*1340*2020

1300*1540*2120

1500*1540*2140

ปริมาตรภายใน

100L

225L

500L

800L

1000L

ภาระความร้อน

1000W



ช่วงอุณหภูมิ

A : -20℃ ~ +150 ℃

B : -40℃ ~ +150 ℃

C: -70℃ ~ +150 ℃

ความผันผวนของอุณหภูมิ

± 0.5 ℃

ค่าเบี่ยงเบนอุณหภูมิ

± 2.0 ℃

อัตราการทำความเย็น

10℃/min (15℃/min)

อัตราการทำความร้อน

10℃/min (15℃/min)

ตัวควบคุม

Programmable color LCD touch screen controller, Multi-language interface, Ethernet , USB

ระบบทำความเย็น

Mechanical compression refrigeration system

วัสดุภายนอก

Steel Plate with protective coating

วัสดุภายใน

SUS304 stainless steel

แหล่งจ่ายไฟ

380V

ระดับเสียงสูงสุด

65 dBA


การประยุกต์ใช้การทดสอบไซเคิลอุณหภูมิ JESD22-A104

การทดสอบไซเคิลอุณหภูมิตามมาตรฐาน JESD22-A104 ถูกใช้อย่างแพร่หลายในอุตสาหกรรมเซมิคอนดักเตอร์ ยานยนต์ และอิเล็กทรอนิกส์ เพื่อประเมินความน่าเชื่อถือของผลิตภัณฑ์ภายใต้ความเครียดทางความร้อนที่เกิดขึ้นซ้ำๆ

อุปกรณ์เซมิคอนดักเตอร์

BGA, QFN, CSP, IC packages

อิเล็กทรอนิกส์ยานยนต์

ECU, ADAS, sensors, BMS

อิเล็กทรอนิกส์กำลัง

IGBT, MOSFET, SiC devices, power converters

ระบบอิเล็กทรอนิกส์

PCB assemblies, communication equipment, industrial and consumer electronics

อุปกรณ์ทดสอบของ LIB ทั้งหมดได้รับการสนับสนุนด้วยการรับประกัน 3 ปี และบริการด้านเทคนิคตลอดอายุการใช้งานรับประกันความน่าเชื่อถือในระยะยาวและการสนับสนุนหลังการขายทั่วโลก

ติดต่อ LIB Industry เพื่อการกำหนดค่าที่เหมาะสมสำหรับการทดสอบ JESD22-A104 หรือข้อกำหนดการทดสอบความร้อนกระแทก (thermal shock).
