ห้องทดสอบความร้อนช็อต: สามหลักการทำงานที่สำคัญ

Apr 16 2024

Table of Content [Hide]

บทนำ: ทำความเข้าใจความร้อนช็อตและทำไมมันสำคัญ

ในการทดสอบความน่าเชื่อถือที่ทันสมัยห้องทดสอบแรงกระแทกความร้อนอุตสาหกรรม ความร้อนและความเย็นอย่างรวดเร็วอาจทำให้เกิดความเครียดทางกลความเมื่อยล้าของวัสดุและความล้มเหลวของส่วนประกอบทำให้การทดสอบการขี่จักรยานอุณหภูมิที่สำคัญสำหรับความทนทานของผลิตภัณฑ์ อุตสาหกรรมต่างๆเช่นอิเล็กทรอนิกส์ยานยนต์การบินและอวกาศและการผลิตแบตเตอรี่ต้องอาศัยการทดสอบการช็อกด้วยความร้อนเพื่อให้มั่นใจถึงประสิทธิภาพและความปลอดภัยภายใต้สภาวะในโลกแห่งความเป็นจริง


วงจรช็อตอุณหภูมิ

อุตสาหกรรมให้ทั้งห้องสองห้องและก็พร้อมห้องทดสอบความร้อนช็อตสามห้องออกแบบมาเพื่อตอบสนองความต้องการในการทดสอบที่แตกต่างกัน รุ่นสองห้องมีอุณหภูมิสูงและโซนอุณหภูมิต่ำพร้อมการเคลื่อนไหวของตะกร้าอัตโนมัติในขณะที่รุ่นสามห้องรวมถึงโซนทดสอบเฉพาะสำหรับการทำงานที่ยืดหยุ่นเช่นเดียวกับอุณหภูมิสูงระบบทดสอบอุณหภูมิต่ำหรือความร้อนเต็มรูปแบบ

3หลักการทำงานที่สำคัญของห้องทดสอบช็อตความร้อนอุตสาหกรรม

แกนหลักของการทดสอบความร้อนช็อตอยู่ในสามหลักการทำงานที่สำคัญของห้องทดสอบอุณหภูมิอุตสาหกรรม

1.การควบคุมโซนอุณหภูมิสูง

โซนอุณหภูมิสูงใช้สัญญาณเปรียบเทียบเพื่อควบคุมอัตราส่วนเปิด/ปิดของรีเลย์โซลิดสเตต เมื่อรวมกับวงจรลอจิก PID ของตัวควบคุมที่ตั้งโปรแกรมได้ทำให้มั่นใจได้ว่าเอาต์พุตฮีตเตอร์ที่แม่นยำและการควบคุมอุณหภูมิอัตโนมัติ ผลิตภัณฑ์สัมผัสกับอุณหภูมิได้ถึง200 °C ที่มีความผันผวนภายใน ± 0.5 °C ช่วยให้การจำลองที่สอดคล้องกันของความเครียดความร้อน

2.โซนอุณหภูมิต่ำระบายความร้อน

ในโซนอุณหภูมิต่ำสารทำความเย็นจะผ่านวาล์วโยนลงในเครื่องระเหยภายในห้อง ที่นี่จะดูดซับความร้อนจากสภาพแวดล้อมการทดสอบไอระเหยและถูกดึงกลับเข้าไปในคอมเพรสเซอร์ รอบนี้ช่วยให้เย็นลงอย่างรวดเร็วถึง-65 °C โดยมีการกู้คืนเต็มรูปแบบในเวลาไม่เกิน5นาที กระบวนการนี้ช่วยให้มั่นใจได้ว่าการเปิดรับแสงที่อุณหภูมิต่ำและเชื่อถือได้สำหรับตัวอย่างการทดสอบแต่ละครั้ง

ห้องทดสอบความร้อนช็อต2ประเภทโซนอุณหภูมิสูงและต่ำ

3.โซนทดสอบการสลับและการไหลเวียนของอากาศ

สำหรับห้องทดสอบช็อตความร้อนสามห้อง, โซนทดสอบทำงานผ่านวาล์วอากาศอุณหภูมิสูงและต่ำอัตโนมัติ โดยการสลับระหว่างวงจรลมร้อนและเย็น A Closed-Lระบบหมุนเวียนอากาศ OOP มีทั้งห้องที่มีอุณหภูมิสูงหรืออุณหภูมิต่ำทำให้สามารถสลับอุณหภูมิได้อย่างรวดเร็วโดยไม่ต้องเคลื่อนย้ายตัวอย่างและมั่นใจได้ว่าการทดสอบการขี่จักรยานที่มีอุณหภูมิคงที่และทำซ้ำได้

สำหรับห้องทดสอบช็อตความร้อนสองห้องตะกร้าตัวอย่างจะถูกย้ายโดยอัตโนมัติระหว่างโซนอุณหภูมิสูงและอุณหภูมิต่ำ การสับเปลี่ยนนี้บรรลุผลช็อกความร้อนเดียวกันช่วยให้ผลิตภัณฑ์ที่จะได้สัมผัสกับการเปลี่ยนอุณหภูมิอย่างรวดเร็วในขณะที่ห้องรักษาการควบคุมอุณหภูมิที่แม่นยำและเงื่อนไขการทดสอบที่สอดคล้องกัน

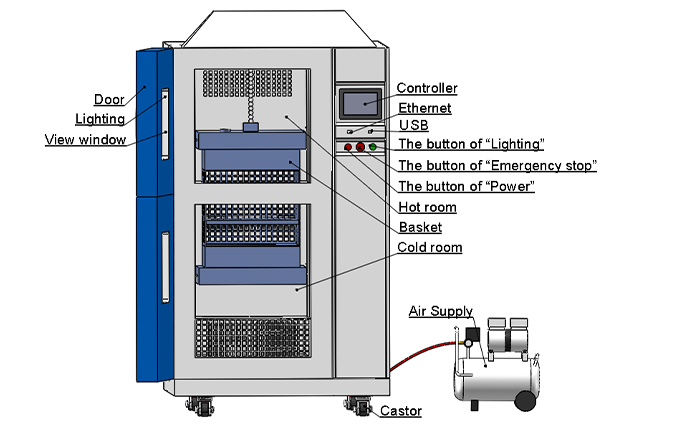

ห้องทดสอบความร้อนช็อต2โซน	ห้องทดสอบความร้อนช็อต3โซน

หลักการทั้งสามนี้ทำงานร่วมกันเพื่อจำลองแรงกระแทกจากความร้อนจากสิ่งแวดล้อมจริงเผยให้เห็นการเปลี่ยนแปลงทางเคมีทางกายภาพและทางกลในวัสดุและส่วนประกอบที่ผ่านการทดสอบ

รายละเอียดที่สำคัญและมาตรฐานสากลของห้องทดสอบแรงกระแทกความร้อนอุตสาหกรรม

ห้องทดสอบแรงกระแทกความร้อนของอุตสาหกรรมถูกออกแบบมาสำหรับความแม่นยำและความน่าเชื่อถือสูงโดยมีข้อกำหนดที่สำคัญดังนี้:

โมเดลโมเดลจำลอง	TS-162	TS-340	TS-500
ขนาดภายใน (มม.)	300 × 300 × 250	450 × 450 × 3-60ค่ะ	650 × 650 × 500
ปริมาณภายใน	22L	72L	211L
กำลังโหลด	20กิโลกรัมค่ะ	30กิโลกรัมค่ะ	50กิโลกรัมค่ะ
ช่วงอุณหภูมิสูง	20 °C ~ 200 °C
ช่วงอุณหภูมิต่ำ	-65 °C ~ -5 °C
เวลาในการทำความร้อน	โดยรอบ → °C 200ภายใน30นาที
เวลาในการทำความเย็น	โดยรอบ → -70 °C ภายใน30นาที
ความผันผวนของอุณหภูมิ	≤ ± 0.5 °C
การกู้คืนอุณหภูมิ	≤ 5นาที
ตัวควบคุมตัวควบคุม	หน้าจอสัมผัส LCD ที่ตั้งโปรแกรมได้การเชื่อมต่ออีเธอร์เน็ต
วัสดุภายในอาคาร	SUS304สแตนเลสสตีล
การกำหนดค่ามาตรฐาน	ชั้นวาง2ชั้น

อุปกรณ์ทดสอบความร้อนสอดคล้องกับ IEC 60068-2-14 MIL-STD-883H เพื่อให้มั่นใจถึงความน่าเชื่อถือในการทดสอบระหว่างประเทศ ทำให้ห้องอุตสาหกรรมเครื่องใช้ไฟฟ้าเหมาะสำหรับการประกันคุณภาพการพัฒนาผลิตภัณฑ์และการทดสอบการปฏิบัติตามกฎระเบียบ

โซลูชันการทดสอบการช็อกด้วยความร้อนที่กำหนดเอง

นอกจากห้องทดสอบช็อตความร้อนแบบสองห้องและสามห้องมาตรฐานแล้วอุตสาหกรรม16ยังมีโซลูชันที่กำหนดเองที่หลากหลายสำหรับข้อกำหนดการทดสอบเฉพาะได้แก่:

การกำหนดค่าที่กำหนดเองเหล่านี้ช่วยให้วิศวกรสามารถทำซ้ำสภาพแวดล้อมที่รุนแรงได้

เคสในโลกแห่งความเป็นจริง: การทดสอบความน่าเชื่อถือของเซ็นเซอร์ยานยนต์100รอบโดยใช้ห้องทดสอบช็อตความร้อนอุตสาหกรรม

ตัวอย่างกรณี-การทดสอบความน่าเชื่อถือของเซ็นเซอร์ยานยนต์

ผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์ยานยนต์ทดสอบโมดูลเซ็นเซอร์อุณหภูมิที่ออกแบบมาสำหรับห้องเครื่องยนต์ เป้าหมายคือเพื่อประเมินว่าโมดูลสามารถทนต่อรอบซ้ำได้หรือไม่-65 °C ถึง150 °C

กระบวนการทดสอบ: - 10เซ็นเซอร์ได้รับการแก้ไขในโซนทดสอบของห้องทดสอบช็อตความร้อนสามห้อง (รุ่น TS-340)
-แต่ละรอบ: 30นาทีในโซนอุณหภูมิต่ำ, <10วินาทีโอนแล้ว30นาทีในโซนอุณหภูมิสูง
--100รอบดำเนินการตรวจสอบอย่างต่อเนื่องผ่านการเก็บข้อมูล

ผลลัพธ์: เซ็นเซอร์ทั้งหมดยังคงฟังก์ชันการทำงานเต็มรูปแบบ หนึ่งแสดงให้เห็นถึงการเบี่ยงเบนเล็กน้อยภายในความอดทนในขณะที่คนอื่นๆยังคงมีเสถียรภาพ ห้องทดสอบแรงกระแทกความร้อนของอุตสาหกรรม Li ส่งการเปลี่ยนอุณหภูมิที่รวดเร็วและเสถียรและเงื่อนไขการทดสอบที่ทำซ้ำได้ให้ข้อมูลความน่าเชื่อถือที่ถูกต้องสำหรับลูกค้า

กรณีนี้แสดงให้เห็นว่าห้องอุตสาหกรรม

โซลูชันที่กำหนดเองและการสนับสนุนอย่างเต็มที่ด้วยห้องทดสอบแรงกระแทกความร้อนอุตสาหกรรม

ทำไมต้องเลือกห้องทดสอบช็อตความร้อนอุตสาหกรรม

1.ประสบการณ์กว่า16ปีในการผลิตห้องทดสอบด้านสิ่งแวดล้อม
2.การควบคุมอุณหภูมิความแม่นยำสูง (± 0.5 °C) และการกู้คืนอย่างรวดเร็ว (≤ 5นาที)
3.การกำหนดค่าที่ยืดหยุ่น: โมเดลสองห้องหรือสามห้องสำหรับการใช้งานที่หลากหลาย
4. CE และ ISO-Certified, มั่นใจการปฏิบัติตามสากล

ดำเนินการในวันนี้-ด้วยการสนับสนุนอย่างเต็มที่กับอุตสาหกรรม

คุณได้รับแล้ว
-รับประกัน3ปีครอบคลุมชิ้นส่วนและประสิทธิภาพ
-การสนับสนุนด้านเทคนิคตลอดอายุการใช้งานสำหรับการติดตั้งการสอบเทียบและการแก้ไขปัญหา
-เครือข่ายบริการทั่วโลกสำหรับการตอบสนองอย่างรวดเร็ว

ขั้วต่ออุตสาหกรรมInquiry@libtestchamber.comเพื่อปรับแต่งโซลูชันห้องทดสอบความร้อนช็อตของคุณ ตรวจสอบให้แน่ใจว่าผลิตภัณฑ์ของคุณทนต่อสภาวะที่รุนแรงเพิ่มคุณภาพและเพิ่มความมั่นใจให้กับลูกค้าของคุณผ่านการทดสอบการปั่นจักรยานด้วยอุณหภูมิระดับมืออาชีพ
