เครื่องทดสอบ IP68คืออะไร?

Jul 24 2024

Table of Content [Hide]

การโฆษณาโทรศัพท์มือถือระดับไฮเอนด์จำนวนมากมีเช่น: ประสิทธิภาพการกันน้ำของโทรศัพท์มือถือได้ถึง8; หรืออธิบายความสามารถในการป้องกันของโทรศัพท์มือถือได้โดยตรงได้รับการ IP68. 8กันน้ำที่นี่และความหมายของ IP68กันน้ำคืออะไร? ผู้บริโภคได้รับผลกระทบจากการโฆษณาและโดยทั่วไปคิดว่า IP68กันน้ำคือการออกแบบการทำงานที่เป็นเอกลักษณ์ของโทรศัพท์มือถือระดับไฮเอนด์ ในความเป็นจริงนี้เข้าใจผิดอย่างสมบูรณ์วัตถุประสงค์และความสำคัญของการทดสอบ IP68!

ชนิดของผลิตภัณฑ์อุตสาหกรรมใดๆโดยเฉพาะอย่างยิ่งผลิตภัณฑ์เครื่องกลและอิเล็กทรอนิกส์ไฟฟ้าความสามารถในการป้องกันของเปลือกของมันต้องถึงระดับหนึ่งเพื่อให้แน่ใจว่าผลิตภัณฑ์ไม่ก่อให้เกิดอันตรายต่อผู้ใช้ในระหว่างการใช้งาน ตัวอย่างเช่นฝุ่นระดับ4 (IP4X) คือการป้องกันไม่ให้ของแข็งที่มีขนาดใหญ่กว่า1มม. เข้ามาดังนั้นของแข็งที่มีขนาดเล็กกว่า1มม. สำหรับผลิตภัณฑ์จึงได้รับอนุญาตให้เข้าไปด้านในของผลิตภัณฑ์ผ่านตัวเรือนผลิตภัณฑ์โดยไม่ก่อให้เกิดความเสียหายต่อการทำงานของผลิตภัณฑ์ กันน้ำระดับ4 (IPX4) คือมุมน้ำใดๆจะไม่ส่งผลกระทบต่อผลิตภัณฑ์

IP ในการทดสอบการป้องกันไม่ได้หมายถึงสิทธิบัตรหรือไม่ได้หมายถึง IP เครือข่ายในความหมายของฝุ่นและน้ำ IP คำว่าหมายถึงตัวย่อของการป้องกันระหว่างประเทศ, และตัวเลขสองตัวต่อไปนี้เป็นระดับการป้องกันที่ได้มาตรฐาน IEC 60529.

ตัวเลขทั้งสองนี้แสดงถึงความสามารถในการป้องกันของ "ของแข็ง" และ "ของเหลว" ตามลำดับ ตัวเลขสองหลักหลังจาก IP ตัวเลขแรกคือระดับการป้องกันสถานะของแข็งนั่นคือระดับฝุ่นที่เราอยู่ภายใต้ช่วงการแบ่งเกรดคือ0-6; หมายเลขที่สองคือระดับการป้องกันของเหลวนั่นคือเรามักจะบอกว่าการทดสอบระดับกันน้ำ, ช่วงการแบ่งเกรดคือ0-8 โดยทั่วไปการทดสอบ IP68เป็นการทดสอบประสิทธิภาพการป้องกันไม่ใช่การทดสอบประสิทธิภาพการกันน้ำเพียงครั้งเดียว หากคุณต้องการทดสอบประสิทธิภาพการป้องกันของเปลือกผลิตภัณฑ์จำเป็นต้องพิจารณาสภาพแวดล้อมการใช้งานและขอบเขตของผลิตภัณฑ์อย่างเต็มที่ก่อนที่จะตัดสินใจเนื้อหาการทดสอบ การทดสอบกันฝุ่น IP และการทดสอบกันน้ำ IP เป็นรายการที่แตกต่างกันและวิธีการทดสอบอุปกรณ์ทดสอบและคำสั่งกำหนด (การจัดอันดับ) แตกต่างกันอย่างสิ้นเชิง

การวัดระดับ	คำอธิบายของภาพ
IP0X	ไม่มีการป้องกัน
IP1X	ป้องกัน/บล็อกการบุกรุกของสิ่งแปลกปลอมที่มีเส้นผ่านศูนย์กลางมากกว่า50มม.
IP2X	ป้องกัน/บล็อกวัตถุแปลกปลอมที่มีขนาดใหญ่กว่าเส้นผ่าศูนย์กลาง12.5มม
IP3X	ป้องกัน/บล็อกการบุกรุกของวัตถุแปลกปลอมที่มีขนาดใหญ่กว่า2.5มม. เส้นผ่าศูนย์กลาง
IP4X	ป้องกัน/บล็อกการบุกรุกของวัตถุแปลกปลอมที่มีเส้นผ่านศูนย์กลางมากกว่า1มม.
IP5X	ป้องกัน/บล็อกการบุกรุกของฝุ่น (ไม่ก่อให้เกิดเงินฝากที่เป็นอันตราย)
IP6X	ปิดผนึกอย่างเต็มที่เพื่อป้องกันไม่ให้/ป้องกันฝุ่นเข้าสู่อุปกรณ์

การวัดระดับ	คำอธิบายของภาพ	ระดับการป้องกันกันน้ำ
IPX0	ไม่กันน้ำค่ะ	ไม่มีความสามารถในการกันน้ำและการป้องกัน
IPX1	ชนิดกันหยด (I)	การทำงานปกติ [สถานะหยุดนิ่ง] เพื่อป้องกันไม่ให้หยดน้ำเข้าและสามารถป้องกันน้ำได้3ถึง5มม. ต่อนาทีของปริมาณน้ำฝน10นาที
IPX2	ชนิดกันหยด (II)	ให้การป้องกันน้ำเช่นเดียวกับ IPX1แต่ผ่านการทดสอบความต้านทานน้ำสี่จุดได้ถึง15องศา
IPX3	ประเภทกันฝน	ป้องกันไม่ให้น้ำเข้าให้อัตราการไหล10ลิตรต่อนาทีและแรงดันการไหล80 ~ 100KN/M2และป้องกันน้ำได้ด้วยการกระเด็นภายใน60องศาเป็นเวลา5นาที
IPX4	ชนิดป้องกันน้ำกระเซ็น	ป้องกันไม่ให้น้ำเข้าซึ่งเทียบเท่ากับความสามารถในการป้องกันน้ำของ IPX3แต่ยังผ่านการทดสอบการสาดน้ำที่มุมต่างๆ
IPX5	ประเภทต่อต้านเจ็ท	ให้หัวฉีดที่มีการเปิด6.3ซม. ที่3เมตรและยิงแรงดันน้ำเทียบเท่ากับ12.5ลิตรต่อนาทีและ30 KN/M2, ซึ่งสามารถต้านทานคอลัมน์น้ำของปืนฉีดแรงดันต่ำได้3นาที
IPX6	คลื่นหลักฐานประเภทประเภท	ให้หัวฉีดที่มีการเปิด12.5ซม. ที่ระยะทาง3เมตรและยิงแรงดันน้ำเทียบเท่ากับ100ลิตรต่อนาทีและ100 KN/M2, ซึ่งสามารถต้านทานคอลัมน์น้ำของปืนฉีดน้ำแรงดันสูงได้3นาที
IPX7	ป้องกันการบุกรุก	ให้การป้องกันน้ำใต้น้ำได้ถึง1เมตรเป็นเวลา30นาที
IPX8	โมเดลใต้น้ำ	ให้การป้องกันน้ำได้ถึง1.5เมตรใต้น้ำเป็นเวลา30นาที

เพียงแค่ IP68ก็เป็นระดับการป้องกันแต่ไม่ได้หมายความว่าเขาครอบคลุมขั้นตอนเหล่านี้ของ IP 61 ~ 68และ IPX8 IPX7 IPX6 IPX5ฯลฯแต่ละระดับดิจิตอลคือ [การรับรองความถูกต้องแยกต่างหาก] และ [การทดสอบแยกต่างหาก] และโครงการทดสอบที่เกี่ยวข้องจะแตกต่างกัน

ผ่านการแนะนำเกรดการป้องกัน IP68ข้างต้นฉันเชื่อว่าสามารถรวมฟังก์ชั่นของเครื่องทดสอบ IP68ได้ เครื่องทดสอบ IP68ประกอบด้วยเครื่องทดสอบ IP6Xdustproof และเครื่องทดสอบกันน้ำ IPX8

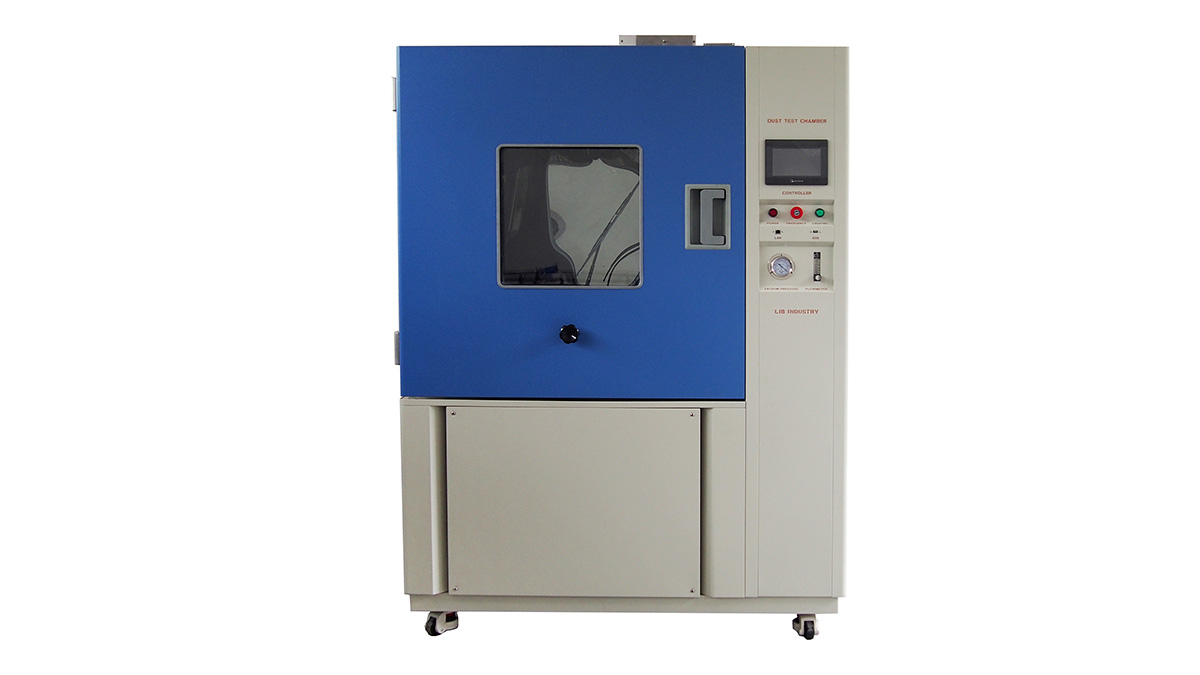

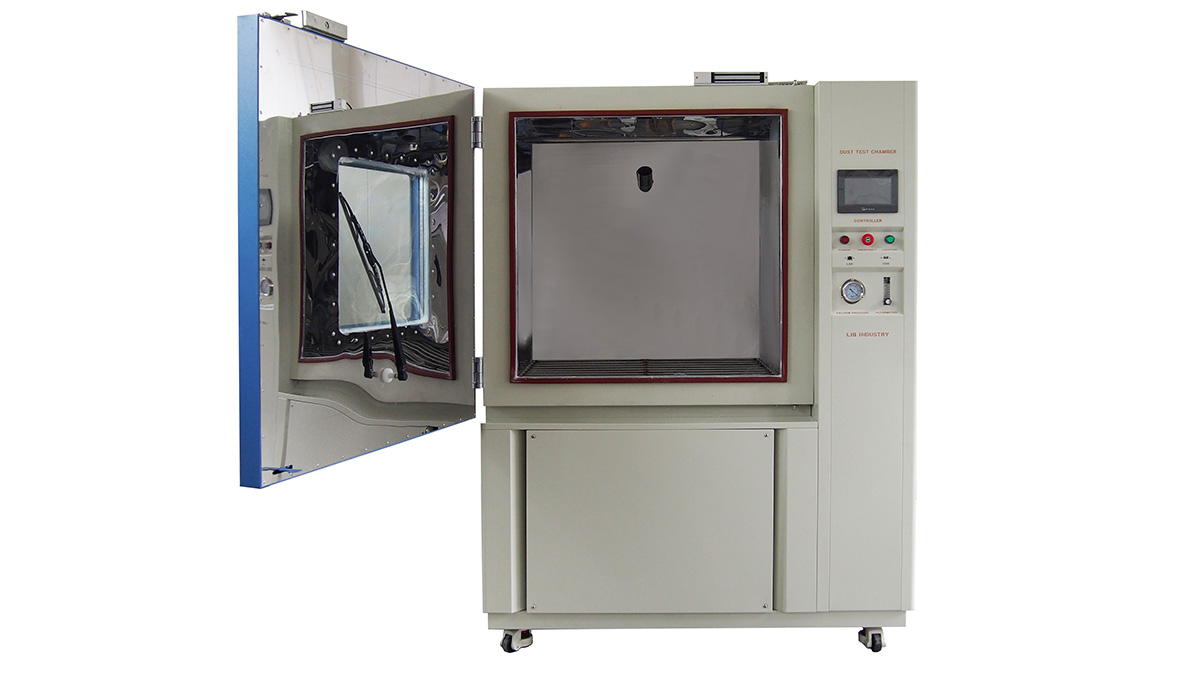

หลักการทำงานของ IP6Xtester:

IP6Xtester จำลองสภาพแวดล้อมที่รุนแรงเต็มไปด้วยฝุ่น IP6Xtester จะผลิตความเข้มของการไหลของอากาศซึ่งมีอนุภาคฝุ่นจำนวนมากและช่วงความหนาแน่นของฝุ่นคือ2kg ~ 4kg /m³ เส้นผ่านศูนย์กลางของอนุภาคฝุ่นคือ50μm และผงแป้งโรยตัวโดยทั่วไปจะใช้เพื่อจำลองสภาพแวดล้อมของฝุ่น

ตัวอย่างการทดสอบถูกวางไว้ในเครื่องทดสอบ IP68เครื่องทดสอบ IP68มีอุปกรณ์จ่ายไฟและตรวจสอบให้แน่ใจว่าอยู่ในสภาพการทำงานปกติหรือตั้งค่าตามความต้องการในการทดสอบ ในระหว่างการทดสอบการไหลของอากาศอย่างต่อเนื่องและฝุ่นสามารถส่งผลกระทบต่อพื้นผิวต่างๆของตัวอย่างรวมทั้งช่องว่างอินเตอร์เฟซและหลุม

หลังจากเวลาทดสอบที่ระบุให้ตรวจสอบว่ามีฝุ่นภายในตัวอย่างหรือไม่ หากไม่มีฝุ่นเข้าหรือปริมาณฝุ่นเข้าอยู่ในช่วงที่อนุญาตตัวอย่างจะถือว่าผ่านการทดสอบระดับ IP6Xdust แล้ว

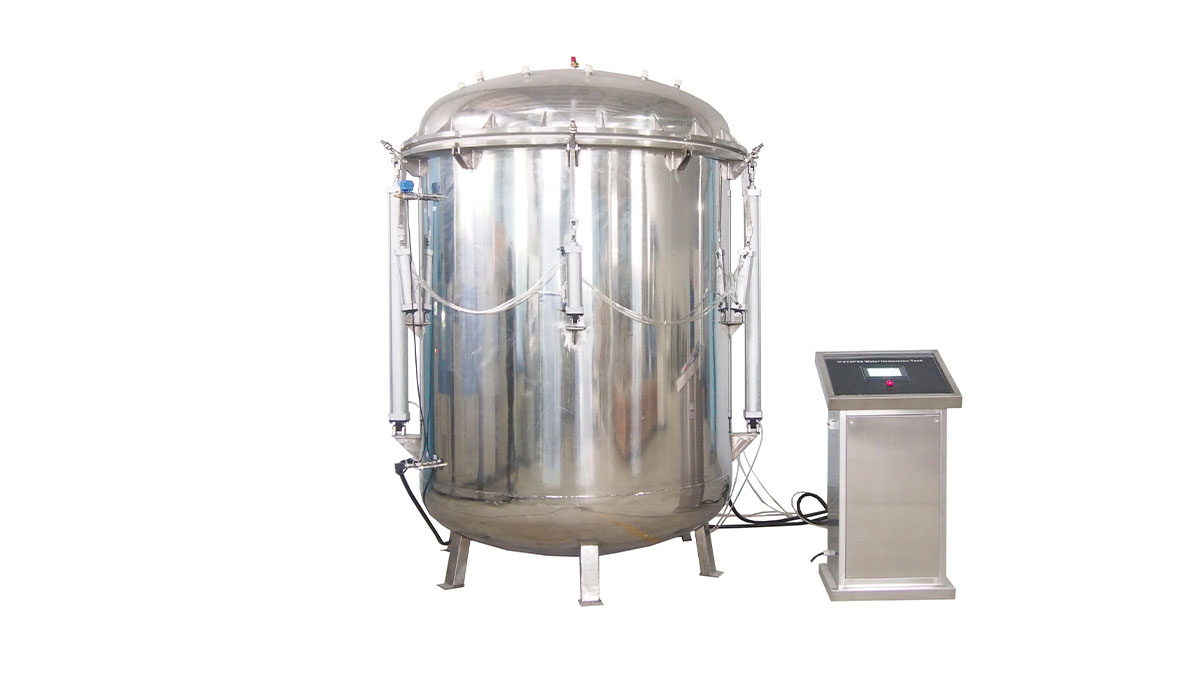

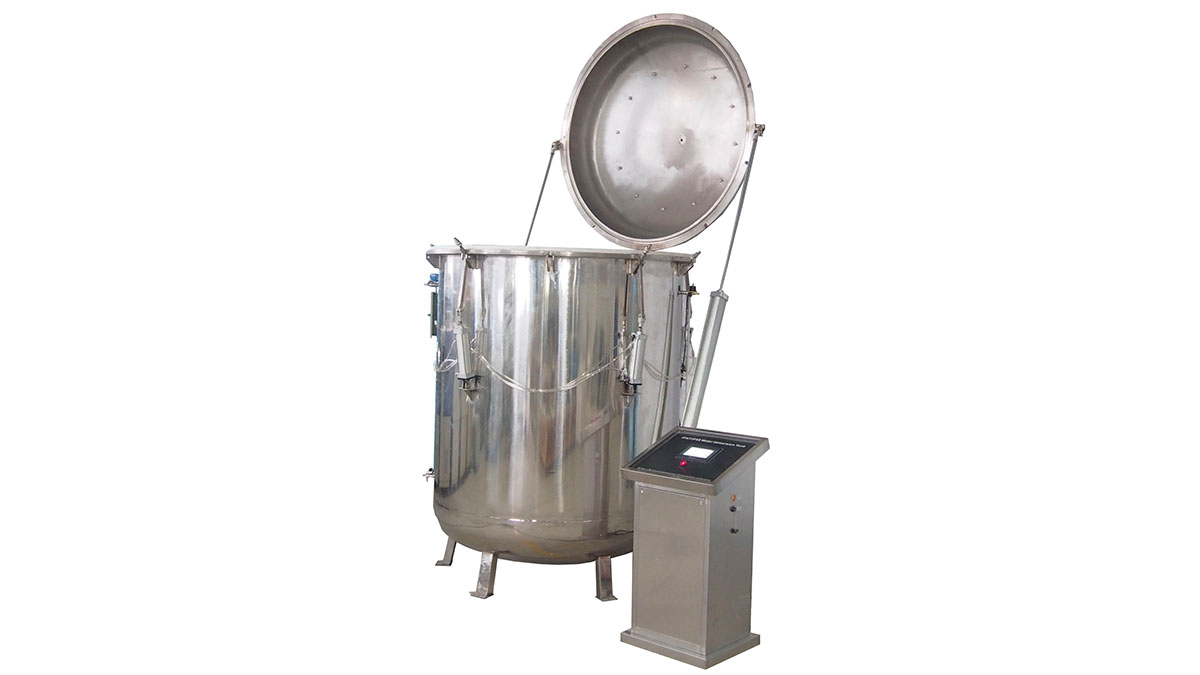

หลักการทำงานของเครื่องทดสอบ IP8X:

เครื่องทดสอบ IP8X ส่วนใหญ่จะใช้เพื่อทดสอบความต้านทานน้ำของผลิตภัณฑ์ในสภาพแวดล้อมที่มีน้ำลึก

เมื่อทำงานน้ำในเครื่องทดสอบ IP68จะถูกแรงดันโดยอุปกรณ์แรงดันเพื่อให้ได้ค่าแรงดันน้ำที่ระบุ ค่าความดันนี้มักจะสอดคล้องกับสภาพความลึกของน้ำที่เฉพาะเจาะจง ตัวอย่างที่กำลังทดสอบจะจมอยู่ใต้น้ำอย่างสมบูรณ์และเก็บไว้ตามเวลาที่กำหนด ในระหว่างการทดสอบตัวอย่างจะได้รับการตรวจสอบสำหรับการรั่วไหลของน้ำรวมถึงการสังเกตว่ามีการรั่วไหลของน้ำบนพื้นผิวของตัวอย่างหรือโดยการตรวจจับความชื้น, ประสิทธิภาพทางไฟฟ้าและพารามิเตอร์อื่นๆภายในตัวอย่างเพื่อตรวจสอบว่ามีน้ำเข้าหรือไม่

หากสิ้นสุดการทดสอบตัวอย่างจะไม่รั่วไหลหรือน้ำเข้าสู่สถานการณ์แสดงว่าตัวอย่างตรงตามข้อกำหนดระดับการกันน้ำของ IP8X

ข้างต้นเป็นการแนะนำเครื่องทดสอบ IP68หากคุณสนใจคุณสามารถคลิกhttps://www.libtest.com/products/ip-dust-test-chamber/,https://www.libtest.com/products/water-immersion-test-chamber/เพื่อดูข้อมูลจำเพาะโดยละเอียดเพิ่มเติม
