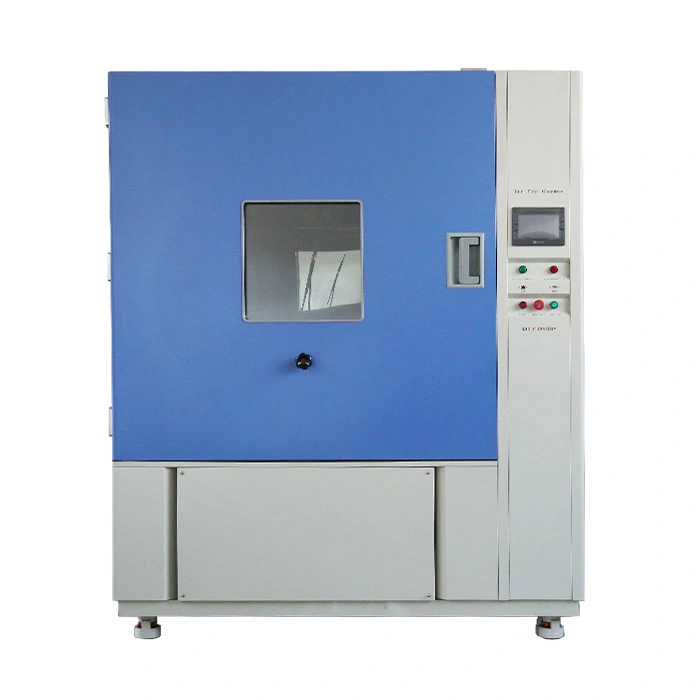

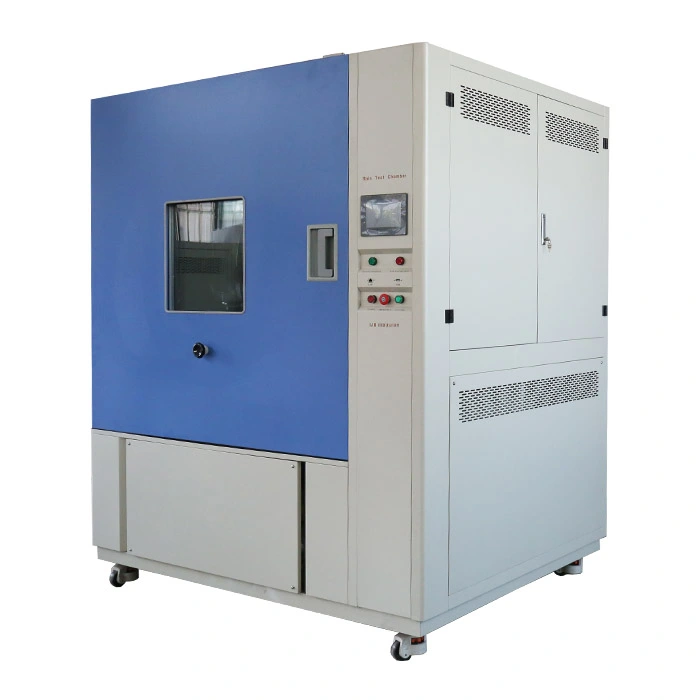

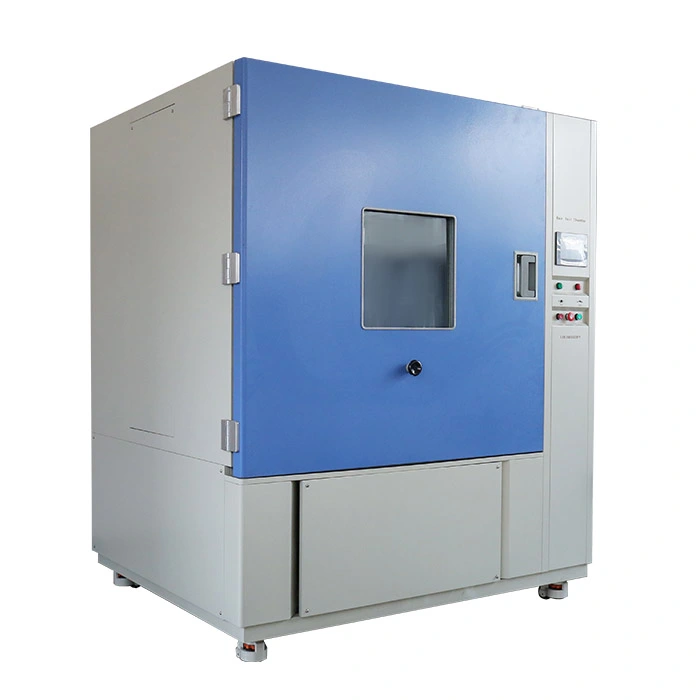

อุปกรณ์ทดสอบ IPX4

อุปกรณ์ทดสอบ IPX4ตามมาตรฐาน IEC 60529, ISO 20653และมาตรฐานอื่นๆใช้เพื่อทดสอบประสิทธิภาพการกันน้ำของผลิตภัณฑ์จำลองฝนสเปรย์น้ำและหยดน้ำอื่นๆผ่านการแกว่งของหลอดสั่นเพื่อให้น้ำจากมุมที่แตกต่างกันไปยังผลิตภัณฑ์ทดสอบ

รัศมีการสั่นเป็นอุปกรณ์เสริม400mm/600mm/800mm. อุปกรณ์ทดสอบ IPX4สามารถทำการทดสอบ IPX4 IPX3ได้


รุ่น: R-800C, R-1200C

มาตรฐาน: gjb 150.8-86, ISO 20653, IEC 60529, UL 50E, UL 1598, UL 153, UL1573, UL 60950-1, IPX3, IPX4

คุณสมบัติและประโยชน์ของอุปกรณ์ทดสอบ IPX4

1.ค่ะเปลือกเป็นแผ่นเหล็ก A3พื้นผิวถูกฉีดพ่นและทาสีที่สวยงามและทนไอน้ำ; ห้องทำงานภายในและแผ่นเสียงทำจากแผ่นสแตนเลส SUS304, ซึ่งไม่ใช่เรื่องง่ายที่จะเกิดสนิม


2. TheO Oเครื่องขัดผิวรัศมีท่อสามารถเลือกได้400มม. 600มม. ฯลฯรูรับแสงหยดมี ø0.4mm ø0.8mm เป็นตัวเลือกมุมหัวฉีดคือ180 ° และO Oเครื่องขัดผิวมุมเป็น ° 350และพารามิเตอร์อื่นๆสามารถปรับได้อย่างยืดหยุ่นตามความต้องการในการทดสอบเฉพาะ


3.อุปกรณ์มาพร้อมกับถังน้ำ, สามารถตระหนักถึงการไหลเวียนอัตโนมัติของน้ำ, น้ำ, ระดับสูงของอัตโนมัติ, ใช้งานง่ายได้อย่างรวดเร็วสามารถดำเนินการทดสอบกระบวนการปรับปรุงประสิทธิภาพการทดสอบ


4.ใช้กันอย่างแพร่หลายในผลิตภัณฑ์อิเล็กทรอนิกส์อุปกรณ์สื่อสารเครื่องใช้ในครัวเรือนชิ้นส่วนรถยนต์โคมไฟและผลิตภัณฑ์อื่นๆการทดสอบประสิทธิภาพการกันน้ำเพื่อตอบสนองความต้องการในการทดสอบของอุตสาหกรรมและสาขาต่างๆ


ข้อมูลจำเพาะของอุปกรณ์ทดสอบ IPX4

โมเดลโมเดลจำลอง

R-800C

R-1200C

ขนาดภายใน (มม.)

900*950*950

1300*1350*1370

ขนาดโดยรวม (มม.)

1180*1420*1920

1540*1820*2200

ปริมาณที่ใช้ได้ (L)

810

2400

รัศมีหลอดสั่น

400มม.

600มม.

เส้นผ่าศูนย์กลางรูฉีดพ่น

Φ0.4mm

ระยะห่างระหว่างหลุม

50มม. ค่ะ

มุมสวิงของหลอดสั่น

0 ~ ± 180 ° (ปรับได้)

หมุนด้วยความเร็ว

1R/นาที (ปรับความเร็วได้)

ควบคุมแรงดันน้ำ

เครื่องวัดการไหล

ตัวควบคุมตัวควบคุม

ตัวควบคุมหน้าจอสัมผัส LCD สีที่ตั้งโปรแกรมได้, การเชื่อมต่ออีเธอร์เน็ต

ระบบจ่ายน้ำ

ถังเก็บน้ำ, ปั๊มบูสเตอร์, น้ำประปาอัตโนมัติ, ระบบทำน้ำให้บริสุทธิ์

อุปกรณ์เพื่อความปลอดภัย

การป้องกันอุณหภูมิเกิน;

การป้องกันการขาดแคลนน้ำการป้องกันการรั่วไหลของโลกการป้องกันลำดับเฟส

วัสดุภายนอกอาคาร

แผ่นเหล็กเคลือบป้องกัน

วัสดุภายในอาคาร

SUS304สแตนเลสสตีล

หน้าต่างสังเกตการณ์

กระจกฉนวนสองชั้นพร้อมที่ปัดน้ำฝน

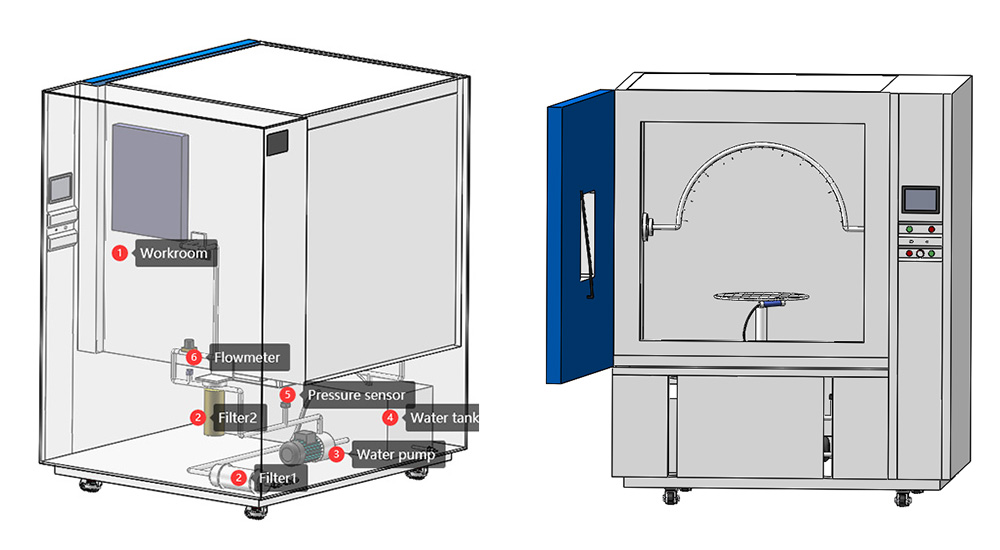

การกำหนดค่าอุปกรณ์ทดสอบ IPX4

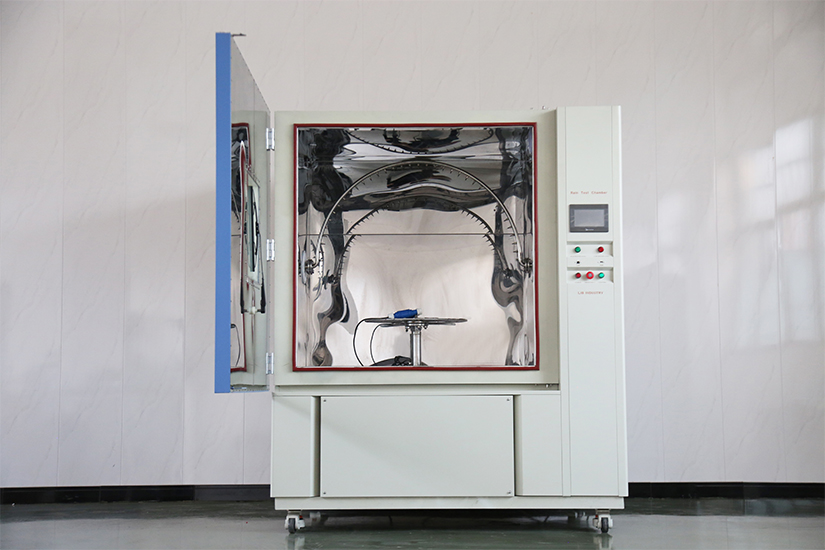

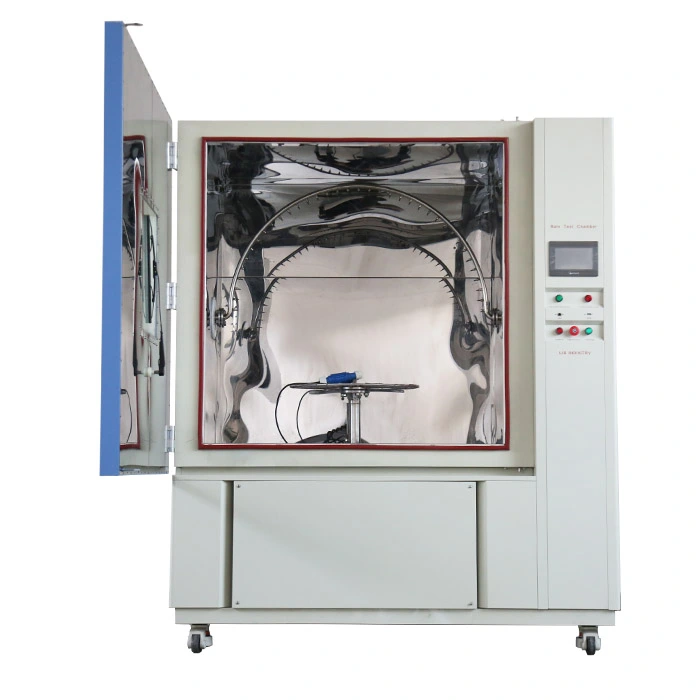

ห้องทำงานที่ไม่ธรรมดา

  • ห้องทำงานด้านในและเครื่องเล่นแผ่นเสียงทำจากแผ่นสแตนเลส SUS304เพื่อป้องกันการเกิดสนิม

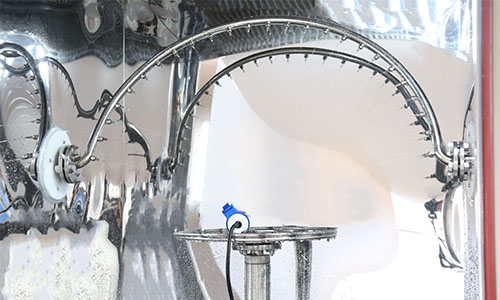

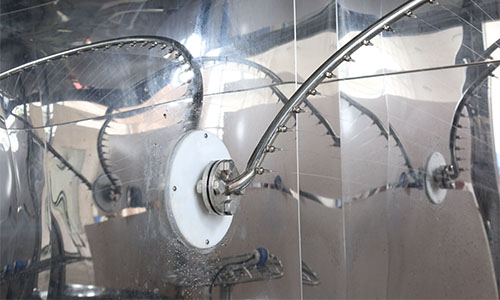

  • The TheO Oscillatingข้อกำหนดรัศมีของท่อคือ R200mm R400mm R600mm ฯลฯเส้นผ่านศูนย์กลางภายในของท่อลูกตุ้มคือ φ15mm เพื่อให้แน่ใจว่าน้ำไหลผ่านได้อย่างมั่นคง

  • ขนาดของ blowhole มีเส้นผ่านศูนย์กลาง0.4มม. และสามารถเลือก blowhole ขนาด0.8มม. ได้

  • มุมของหัวฉีดสเปรย์คือ120 ° ในระหว่างการทดสอบ IPX3และ ° 180ในระหว่างการทดสอบ IPX4

  • หัวฉีดใช้โครงสร้างที่ถอดออกได้เพื่อทำความสะอาดหรือเปลี่ยนได้ง่ายและส่วนหนึ่งของหัวฉีดยังฝังอยู่กับลูกบอลเพื่อการปรับมุมสเปรย์ได้ง่าย

  • ติดตั้งหน้าต่างโปร่งใสและไฟ LED เพื่อการสังเกตเงื่อนไขการทดสอบได้ง่าย

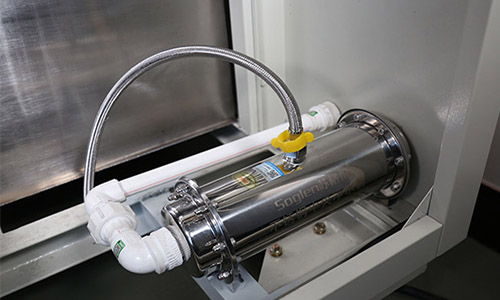

② ตัวกรอง

ตัวกรองความแม่นยำสูงมาตรฐานสามารถกรองสิ่งสกปรก0.03มม. ได้อย่างมีประสิทธิภาพป้องกันไม่ให้ปิดกั้น blowhole และองค์ประกอบตัวกรองจะเปลี่ยนไปปีละครั้ง

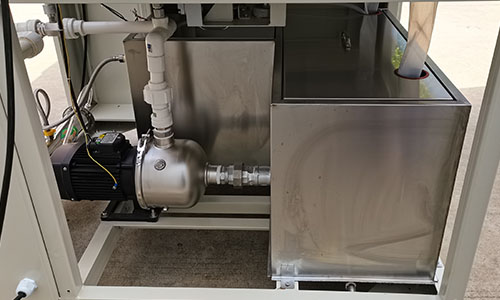

③ ถังเก็บน้ำ

มัน adopts วิธีการหมุนเวียนน้ำพร้อมกับเซ็นเซอร์ระดับของเหลวซึ่งสามารถควบคุมการบริโภคน้ำโดยอัตโนมัติและมีการตรวจสอบการเตือนระดับน้ำต่ำและระบบป้องกันipx4_test_equipment10.jpg

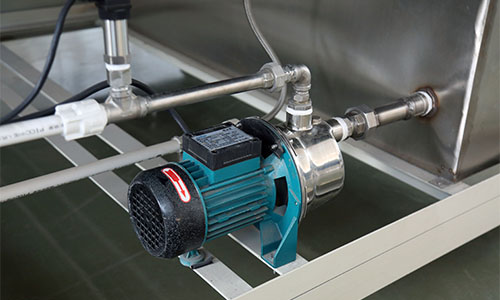

④ ปั๊มน้ำ

  • ส่วนประกอบสำคัญในการให้พลังงานเจ็ทน้ำปั๊มสามารถบรรลุอัตราการไหลของ ± 2.6L/นาที5ในระหว่างการทดสอบ IPX4

  • ด้วยฟังก์ชั่นการควบคุมน้ำอัตโนมัติ

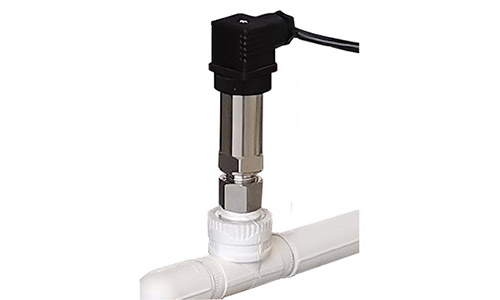

⑤ เซ็นเซอร์ความดัน

ใช้เพื่อตรวจสอบแรงดันสเปรย์น้ำแบบเรียลไทม์เพื่อให้แน่ใจว่าแรงดันสเปรย์น้ำอยู่ในช่วงที่ต้องการโดยการทดสอบ IPX4เพื่อให้แน่ใจว่ามีความแม่นยำและความน่าเชื่อถือของผลการทดสอบipx4_test_equipment12.jpg

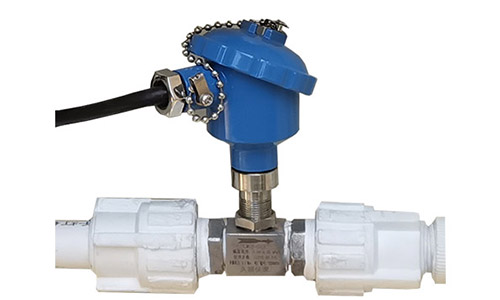

⑥ เครื่องวัดการไหล

อัตราการไหลของ IPX3จะต้องเข้าถึง1.8L/นาที ± 5และอัตราการไหลของ IPX4จะต้องถึง2.6L/นาที5.ipx4_test_equipment13.jpg
