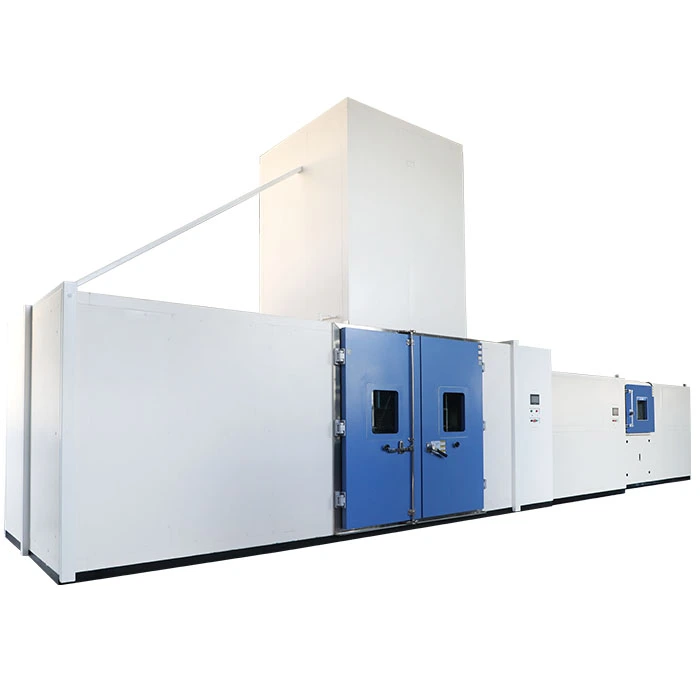

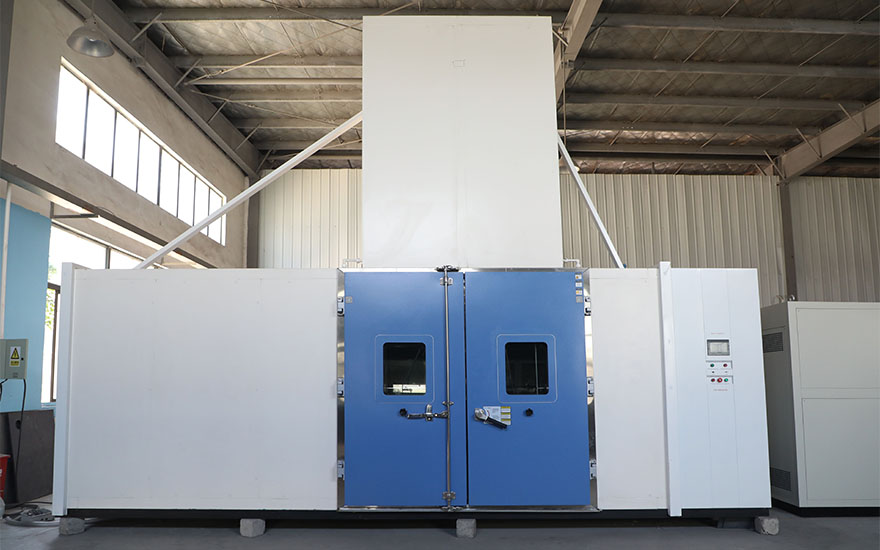

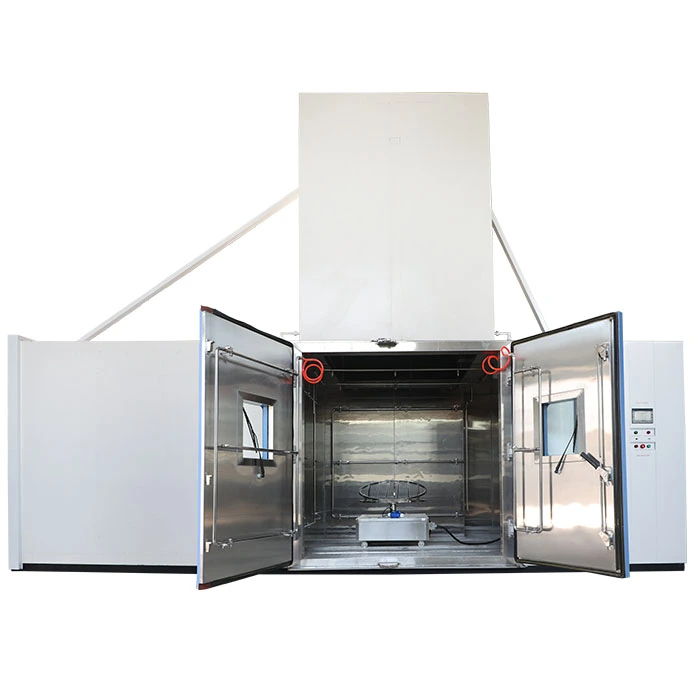

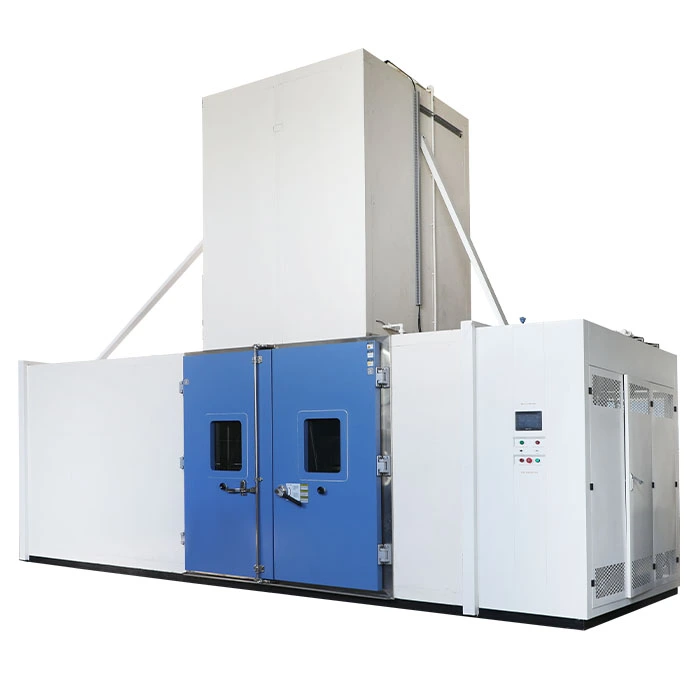

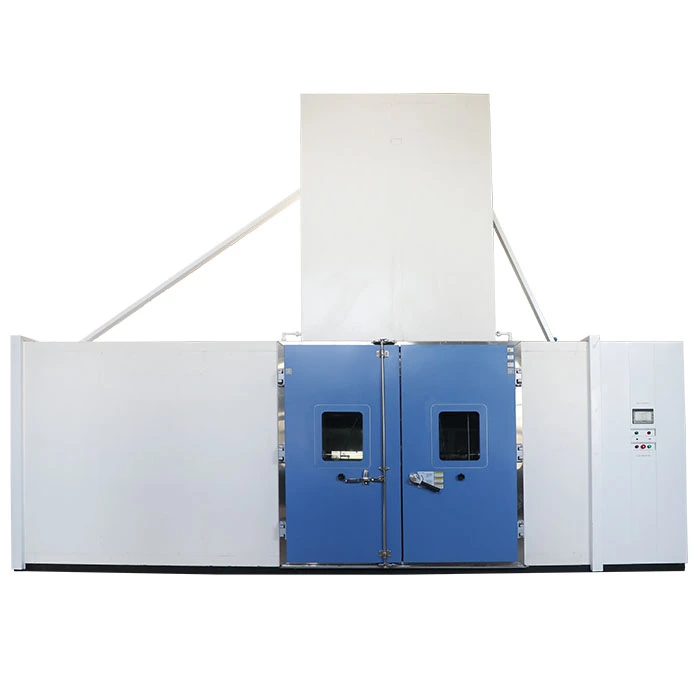

ห้องทดสอบฝนตามมาตรฐาน MIL STD 810

ห้องทดสอบ LIB MIL STD 810 ออกแบบมาเพื่อดำเนินการตามขั้นตอนที่ 1:ฝนและลมพัด, ขั้นตอนที่ 2: การทดสอบแบบเพิ่มความเข้มข้น, ขั้นตอนที่ 3: การทดสอบแบบหยดน้ำ ตามข้อกำหนดของ MIL-STD-810H มาตรฐาน. ข้อกำหนดด้านประสิทธิภาพและวิธีการทดสอบของอุปกรณ์ภายใต้ความเข้มข้นของฝน เวลาฝนตก และขนาดเม็ดฝนที่แตกต่างกันจะถูกระบุ


รุ่น: RIM-1000

มาตรฐาน:  MIL-STD-810H

ห้องทดสอบฝนตามมาตรฐาน MIL-STD-810 สำหรับการตรวจสอบสภาพแวดล้อมที่รุนแรง


คุณสมบัติและประโยชน์ของห้องทดสอบฝน MIL STD 810

1. จำลองปริมาณน้ำฝนที่มีความเข้มข้นต่างๆ รวมถึงฝนเบา ฝนปานกลาง ฝนตกหนัก และแม้แต่ฝนตกหนักมาก เพื่อทดสอบประสิทธิภาพการกันน้ำของผลิตภัณฑ์ภายใต้สภาพฝนที่แตกต่างกัน เช่น ฝนต่อเนื่อง ฝนเป็นช่วงๆ และอื่นๆ



2. การควบคุมที่แม่นยำของปริมาณน้ำฝน อัตราน้ำฝน ความเร็วลม และพารามิเตอร์อื่นๆ อัตราน้ำฝน ≥1.7 มม./นาที ขนาดหยดน้ำฝนอยู่ในช่วง 0.5-4.5 มม. ความเร็วลมสามารถเข้าถึง ≥18 ม./วินาที การจำลองการทำงานร่วมกันของลมและฝน



3. ติดตั้งระบบหมุนเวียนน้ำอัตโนมัติ ห้องทดสอบมีท่อระบายน้ำ ซึ่งสามารถกู้คืนและบำบัดน้ำที่ใช้แล้วและนำกลับมาใช้ใหม่ จึงช่วยลดการสิ้นเปลืองทรัพยากรน้ำและลดความซับซ้อนของการควบคุมน้ำด้วยมือ



4. มาตรฐานการทดสอบ MIL-STD-810H มีความน่าเชื่อถือสูงและได้รับการยอมรับอย่างกว้างขวางในวงการทหารทั่วโลก รวมถึงในภาคพลเรือนที่มีข้อกำหนดความน่าเชื่อถือสูง (เช่น อวกาศ อิเล็กทรอนิกส์ระดับสูง เป็นต้น)



ข้อมูลจำเพาะของห้องทดสอบฝน MIL STD 810

รุ่น

RM-1000

ขนาดภายใน

1000*1000*1000 มม. D*W*H

ขนาดโดยรวม

2600*5400*4100 D*W*H

ปริมาตรภายใน

1000 ลิตร

แท่นหมุนรับน้ำหนัก

50kg

เส้นผ่านศูนย์กลางของแท่นหมุน

800 มม.

ฝนและฝนที่พัดกระหน่ำ


ความเร็วสุดท้ายของหยดน้ำฝน

9 ม./วินาที บนชิ้นทดสอบ

อัตราน้ำฝน

≥ 1.7 มม./นาที

ขนาดหยดน้ำ

0.5 มม. ~ 4.5 มม.

ช่วงการให้ความร้อนของชิ้นทดสอบ

อุณหภูมิน้ำ +10°C (สูงสุด +55°C)

เวลาในการทดสอบ

0 ~ 999 นาที ปรับได้

การทดสอบฝนแบบเกินจริง


แรงดันหัวฉีด

276 กิโลปาสคาล

อัตราน้ำฝน

20.8 ลิตร/นาที

จำนวนหัวฉีด

หัวฉีดหนึ่งหัวต่อพื้นที่ผิว 0.56 ตร.ม. และวางแต่ละหัวห่างจากพื้นผิวทดสอบประมาณ 48 ซม.

ขนาดหยดน้ำ

0.5 มม. ~ 4.5 มม.

เวลาในการทดสอบ

0 ~ 999 นาที ปรับได้

Drip


ขนาดพื้นที่หยดน้ำ

1600*1000 มม. ความสูงสามารถปรับได้

รูหยดน้ำ

20 ถึง 25.4 มม.

ระยะห่างระหว่างรู

25mm

ปริมาตรน้ำ

≥280 ลิตร/ตร.ม./ชม.

ช่วงการให้ความร้อนของชิ้นทดสอบ

อุณหภูมิน้ำ +10°C (สูงสุด +55°C)

ล็อคประตู

ล็อคแม่เหล็กไฟฟ้า

วัสดุภายนอก

แผ่นเหล็ก A3 พร้อมสารเคลือบป้องกัน

วัสดุภายใน

สแตนเลส SUS304

มาตรฐาน

MIL-STD-810H

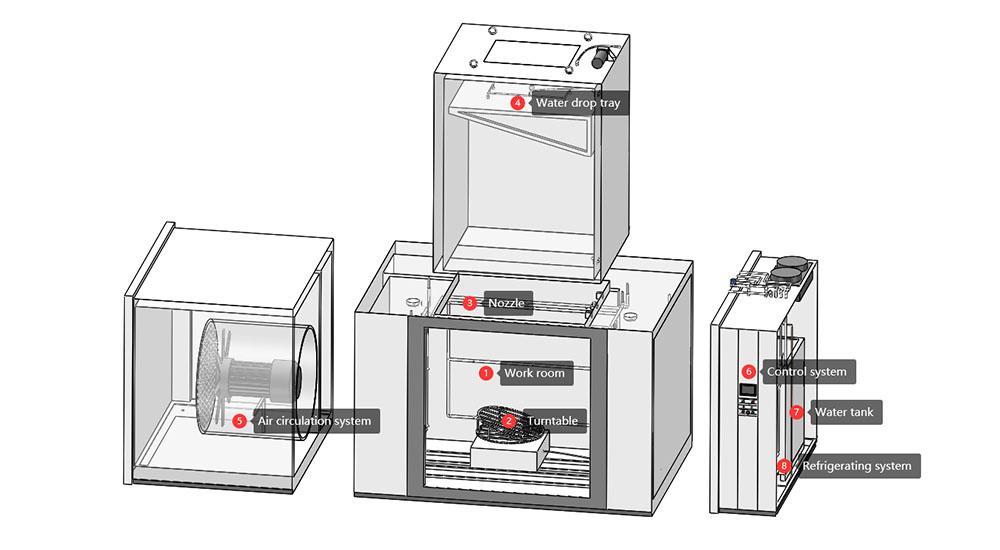

การกำหนดค่าของห้องทดสอบฝน MIL STD 810

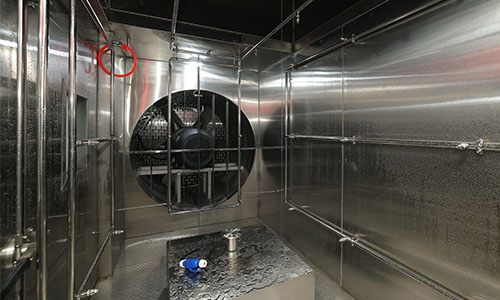

① Wห้องทดสอบ

  • วัสดุสแตนเลส SUS304 มีความต้านทานการกัดกร่อนที่ดี ป้องกันการกัดเซาะของฝนและสนิม

  • ห้องทดสอบติดตั้งโพรบวัดความเร็วลม

  • เปลือกนอกของห้องทดสอบทำจากแผ่นเหล็ก A3 พร้อมสารเคลือบป้องกัน ซึ่งมีความแข็งแรงของโครงสร้างและความต้านทานการกัดกร่อนที่ดี

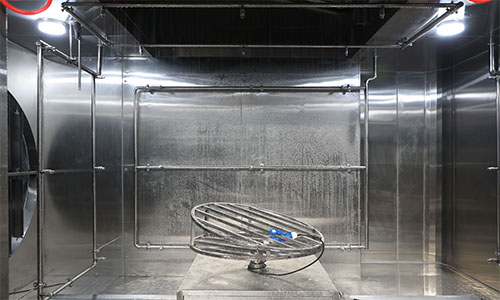

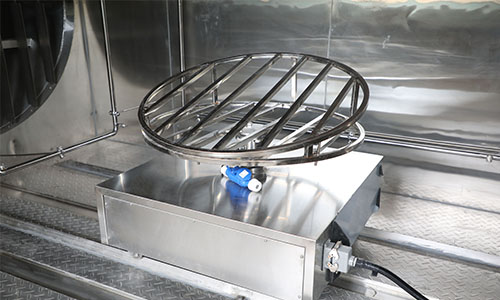

แท่นหมุน

  • แท่นหมุนปรับความเร็วได้ ความเร็ว 1-7 รอบ/นาที แท่นหมุนสามารถเลื่อนซ้ายขวาไปตามราง

  • แท่นหมุนติดตั้งแหล่งจ่ายไฟกันน้ำ

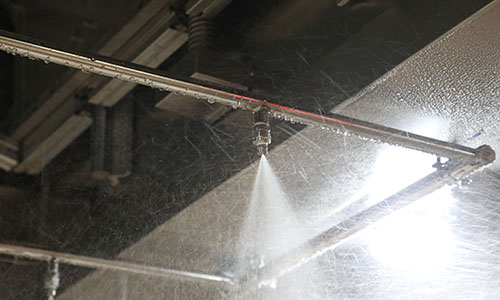

หัวฉีด

ห้องทดสอบติดตั้งหัวฉีดหมุนได้ 360 องศาที่ด้านหน้า ด้านหลัง ด้านซ้ายและขวา ซึ่งสามารถพ่นน้ำไปยังผลิตภัณฑ์ในมุมต่างๆ และเสริมการทดสอบผ่านหัวฉีด

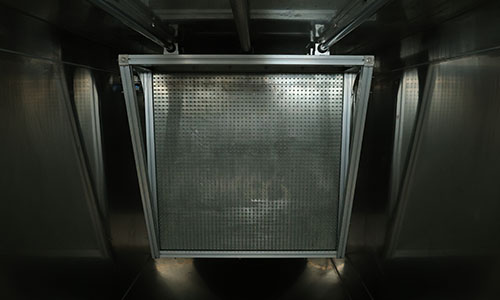

④ Dถาดรองน้ำหยด

  • ตั้งอยู่ด้านบนของห้องทดสอบ

  • ถาดรองน้ำหยดสามารถปรับได้ด้วยตัวลดเกลียวด้านบน และอุปกรณ์จำกัดจะจำกัดถาดรองน้ำ เพื่อรองรับความต้องการทดสอบผลิตภัณฑ์ที่มีขนาดและประเภทต่างๆ


ระบบหมุนเวียนอากาศ

  • พัดลมแกนตั้งอยู่ทางด้านซ้ายของห้องทดสอบ

  • สร้างกระแสลมที่รวมกับสภาพฝน จำลองสภาพลมและฝนได้สมจริงยิ่งขึ้น อากาศถูกหมุนเวียนอย่างต่อเนื่องผ่านท่อลม

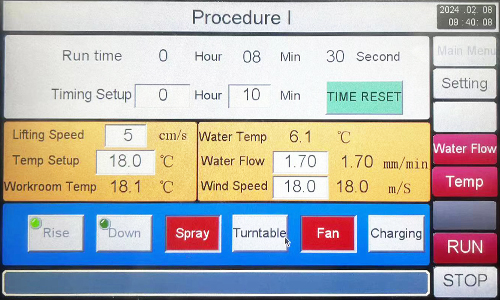

ระบบควบคุม

ตัวควบคุมหน้าจอสัมผัสสีที่โปรแกรมได้ สามารถตั้งค่าและปรับพารามิเตอร์การทดสอบต่างๆ เช่น เวลาฝน ความเข้มข้นของฝน ความเร็วลม อุณหภูมิ ความเร็วแท่นหมุน เป็นต้น พร้อมกันนี้ ฟังก์ชันการตรวจสอบและบันทึกก็สมบูรณ์แบบ mil_std_810_test_chamber11.jpg

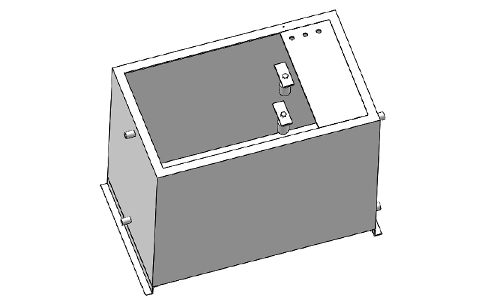

ถังน้ำ

  • เก็บน้ำที่จำเป็นสำหรับการทดสอบด้วยลูกลอยน้ำสูง-ต่ำ เพื่อให้มีน้ำจ่ายอย่างต่อเนื่องในระหว่างการทดสอบ

  • ความแตกต่างระหว่างอุณหภูมิน้ำฝนและอุณหภูมิของชิ้นส่วนที่วัดควรเป็น 10 °C และควรปรับอุณหภูมิน้ำ ถังน้ำมีท่อความร้อนและอีวาพอเรเตอร์เพื่อทำให้น้ำเย็นลง

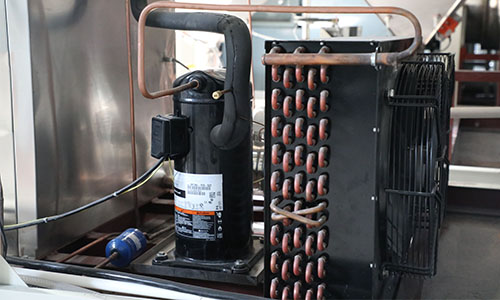

ระบบทำความเย็น

ใช้วิธีการทำความเย็นแบบอัดเชิงกล ประกอบด้วยคอมเพรสเซอร์ คอนเดนเซอร์ อีวาพอเรเตอร์ อุปกรณ์ควบคุมการไหล mil_std_810_test_chamber13.jpg
