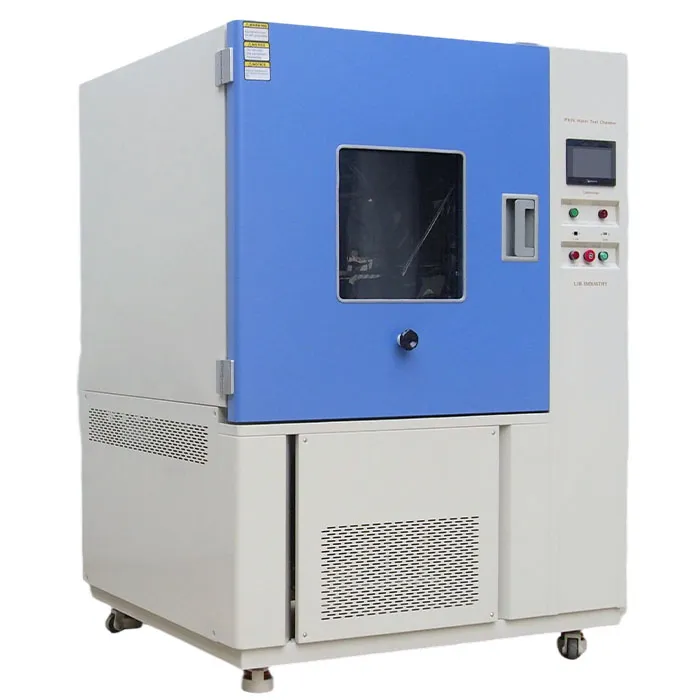

อุปกรณ์ทดสอบ IPX9K

เมื่อเทียบกับอุปกรณ์ทดสอบการกันน้ำแบบทั่วไป การทดสอบ IPX9K มุ่งเน้นไปที่ความต้านทานต่อแรงกระแทกจากน้ำในสภาพจริง, อุตสาหกรรม LIBอุปกรณ์ทดสอบ IPX9K เป็นห้องทดสอบสิ่งแวดล้อมที่จำลองการฉีดพ่นด้วยอุณหภูมิสูงและความดันสูงเพื่อทดสอบความสามารถในการกันน้ำของ DUT IPX9K เป็นระดับการป้องกันน้ำเข้าสูงสุดที่มีอยู่ในปัจจุบัน มีรุ่นและขนาดให้เลือกหลากหลาย และยังสามารถปรับแต่งตามความต้องการพิเศษของลูกค้าได้ ให้บริการห้องปฏิบัติการ IP แบบครบวงจรสำหรับลูกค้า

เหมาะอย่างยิ่งสำหรับผลิตภัณฑ์ที่ต้องทนทานต่อการทำความสะอาดด้วยน้ำร้อนแรงดันสูง การกระทบจากฝนกลางแจ้ง และสภาพแวดล้อมการให้บริการที่รุนแรงเช่น ส่วนประกอบยานยนต์ อุปกรณ์อิเล็กทรอนิกส์กลางแจ้ง และตู้หุ้มไฟฟ้าที่ปิดสนิท

รับประกัน 3 ปี บริการตลอดอายุการใช้งาน LIB จะดูแลการทดสอบของคุณ ยินดีต้อนรับติดต่อเราเพื่อขอใบเสนอราคา


รุ่น: R9K-600, R9K-1200, R9K-1900

มาตรฐาน: ISO 20653, IEC 60529, UL 50E, UL 1598, UL 153, UL1573, UL 60950-1, IPX9K

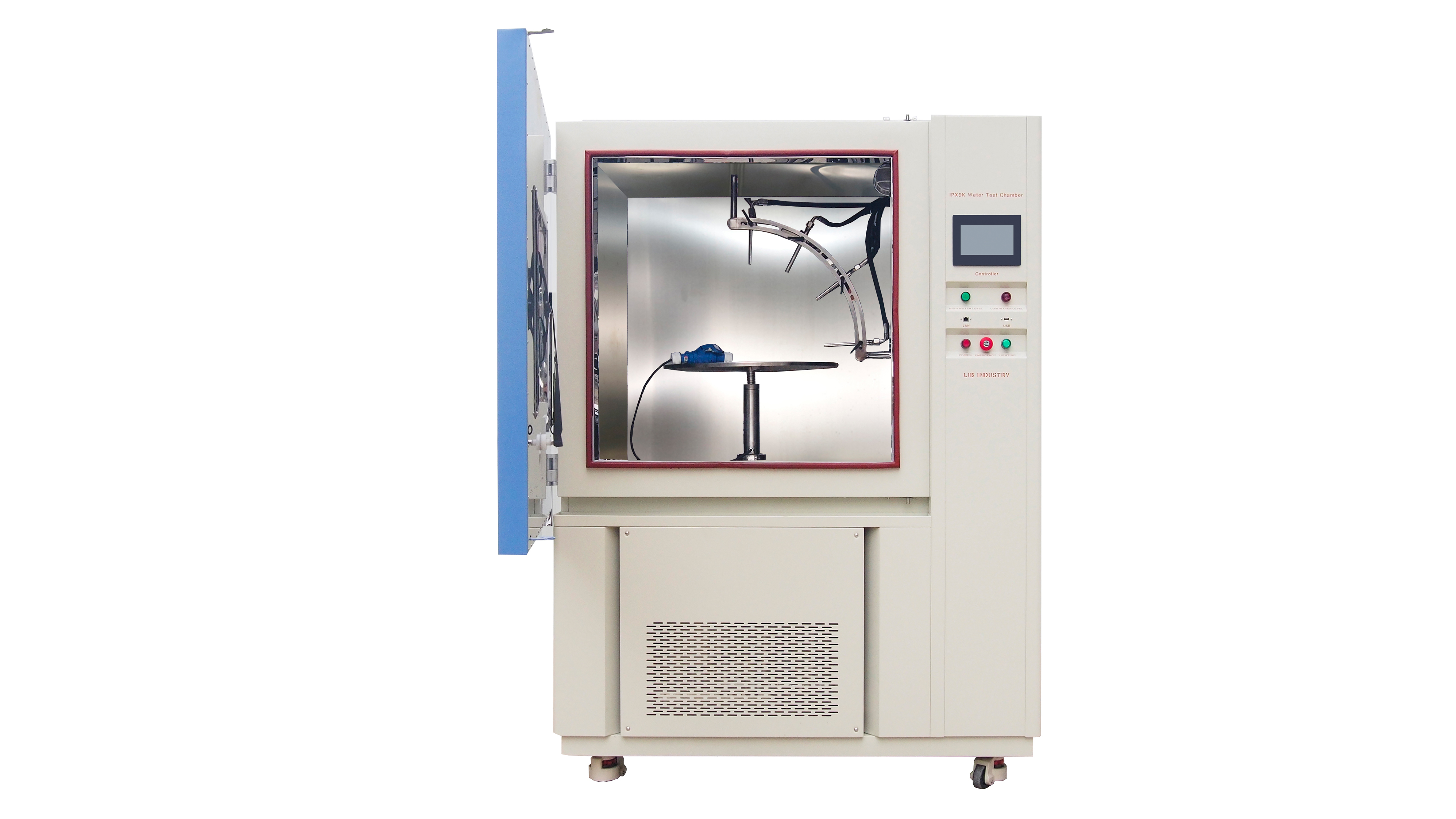

อุปกรณ์ทดสอบ IPX9K สำหรับการทดสอบด้วยการพ่นน้ำแรงดันสูง


คุณสมบัติและประโยชน์ของอุปกรณ์ทดสอบ IPX9K

1. การผสมผสานระหว่างความร้อน การซึมของน้ำ และแรงดันสูงถูกนำมาใช้เพื่อวัดผลกระทบของการเสื่อมสภาพต่อซีล ขั้วต่อ สายไฟ และอุปกรณ์ติดตั้ง ระบบสามารถส่งมอบแรงดันน้ำสูงสุด 8000–10000 kPa, อุณหภูมิสเปรย์ปรับได้สูงสุด +88°Cและมุมสเปรย์คงที่สี่มุม (0°, 30°, 60°, 90°)เพื่อจำลองสภาวะการทำความสะอาดและการทำงานที่รุนแรงในโลกแห่งความเป็นจริง

2. ประสิทธิภาพการซีลที่ดี และมีการติดที่ปัดน้ำฝนไว้ที่ประตูเพื่อสะดวกในการสังเกตสถานการณ์การทดสอบอุปกรณ์ทดสอบฝนเครื่องนี้มีหน้าต่างสังเกตกระจกฉนวนสองชั้น, มีล็อคประตูแม่เหล็กไฟฟ้า, และมีโครงสร้างซีลที่ทนแรงดันสูง, ทำให้มั่นใจได้ถึงแรงดันภายในที่เสถียรและการทำงานที่ปลอดภัยระหว่างการทดสอบ IPX9K อย่างต่อเนื่อง

3. ความแม่นยำสูง: รูหัวฉีดใช้เทคโนโลยีการประมวลผลด้วยเลเซอร์ซึ่งมีความแม่นยำสูงและปรับปรุงความสามารถในการทำซ้ำของการทดสอบหัวฉีดสแตนเลส Ø0.8 มม.80–100 บาร์ถูกเจาะด้วยเลเซอร์เพื่อรักษาความถูกต้องของขนาดอย่างเข้มงวด รองรับการส่งเจ็ทน้ำตามมาตรฐานที่

4. การควบคุมแรงดันการไหลใช้วาล์วโซลินอยด์เพื่อควบคุมการไหลและแรงดัน และมาตรวัดการไหลแบบดิจิตอลแสดงการไหล ระบบรักษาอัตราการไหลของน้ำ 14–16 ลิตร/นาทีด้วยการตรวจสอบดิจิตอลแบบเรียลไทม์ ทำให้ปรับค่าได้อย่างแม่นยำและควบคุมได้เสถียรตลอดรอบการทดสอบ IPX9K ทั้งหมด


สเปคของอุปกรณ์ทดสอบ IPX9K

รุ่น

R9K-1200

ขนาดภายใน (มม.)

1000*1200*1000

ขนาดภายนอก (มม.)

1250*1700*2050

ปริมาตรภายใน (ลิตร)

1200

มุมพ่นน้ำ

0°, 30°, 60°, 90°

อุณหภูมิน้ำพ่น

อุณหภูมิแวดล้อม ~ +88℃ (ปรับได้)

หัวฉีดสเปรย์

สี่ตำแหน่ง ตำแหน่งละ 30 วินาที

ระยะห่างจากการพ่นน้ำถึงชิ้นงานทดสอบ

10~15 ซม.

แรงดันน้ำ

8000-10000 กิโลปาสคาล (ปรับได้)

อัตราการไหลของน้ำ

14-16 ลิตร/นาที

ความเร็วของแท่นทดสอบ

5±1 รอบต่อนาที

ความสูงของแท่นทดสอบ

200-400 นาโนเมตร (ปรับได้)

เส้นผ่านศูนย์กลางแท่นทดสอบ

600 มม.

องค์ประกอบเครื่องทำความร้อน

เครื่องทำความร้อน Nichrome

ตัวควบคุม

ตัวควบคุมหน้าจอสัมผัส LCD สีแบบตั้งโปรแกรมได้, การเชื่อมต่ออีเทอร์เน็ต

ล็อคประตู

ล็อคแม่เหล็กไฟฟ้า

ระบบจ่ายน้ำ

ถังเก็บน้ำ; ปั๊มเพิ่มแรงดัน; การจ่ายน้ำอัตโนมัติ; ระบบกรองน้ำ;

อุปกรณ์ความปลอดภัย

ป้องกันอุณหภูมิเกิน; ป้องกันกระแสเกิน;

ป้องกันน้ำไม่พอ; ป้องกันไฟรั่วลงดิน; ป้องกันลำดับเฟส

วัสดุภายนอก

แผ่นเหล็กเคลือบป้องกัน

วัสดุภายใน

สแตนเลส SUS304

หน้าต่างสังเกต

กระจกฉนวนสองชั้นพร้อมที่ปัดน้ำฝน


การประยุกต์ใช้งานตู้ทดสอบ IPX9K

ปัจจุบัน IPX9K เป็นระดับการกันน้ำสูงสุดตามมาตรฐาน IEC60529 และตู้ทดสอบ Ipx9k ยังสามารถทำการทดสอบภายใต้มาตรฐาน ISO 20653, DIN 40050-9 และอื่นๆ ได้อีกด้วย

ตู้ทดสอบ IPX9K ถูกนำมาใช้อย่างแพร่หลายในอุตสาหกรรมยานยนต์ อิเล็กทรอนิกส์ การบินและอวกาศ ฯลฯ ผลิตภัณฑ์ในสาขาเหล่านี้จำเป็นต้องผ่านการทดสอบ IPx9k เพื่อตรวจสอบความสามารถในการซีลและการป้องกันภายใต้สภาวะแรงดันน้ำสูง ลองสำรวจอุปกรณ์ทดสอบ IPX4สำหรับการทดสอบระดับต่ำกว่า



รายละเอียดของอุปกรณ์ทดสอบ IPX9K

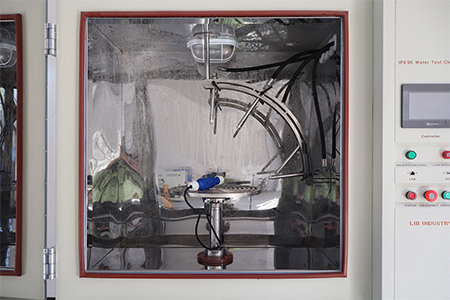

  • ห้องทดสอบสแตนเลสแรงดันสูง

  • หัวฉีด IPX9K แรงดันสูงตามมาตรฐาน

สแตนเลส SUS304 ห้องทดสอบที่ปิดสนิททนต่อการกัดกร่อนและรับประกันความทนทานภายใต้สภาวะสเปรย์แรงดันสูงต่อเนื่อง

หัวฉีดสแตนเลสความแม่นยำ 4 ชิ้น (Ø0.8 มม.) ติดตั้งที่มุม 0°, 30°, 60° และ 90° ส่งเจ็ทน้ำที่แรงดันสูงสุด 80–100 บาร์ และอุณหภูมิ 80 ℃

  • ระบบหมุนเวียนน้ำกรองและการรักษาเสถียรภาพแรงดัน

  • แท่นหมุนทดสอบพร้อมอินเทอร์เฟซไฟฟ้ากันน้ำ

การออกแบบวงจรปิดพร้อมการกรอง ช่วยรักษาแรงดันน้ำและอุณหภูมิให้เสถียร เพื่อการทดสอบ IPX9K ที่ทำซ้ำได้

แท่นหมุนงานหนักพร้อมอินเทอร์เฟซไฟฟ้าที่ปิดสนิท ช่วยให้สามารถทดสอบชิ้นงานขณะหมุนได้อย่างปลอดภัยโดยมีไฟฟ้าจ่าย


หลักการทำงานของอุปกรณ์ทดสอบ IPX9K

ก่อนการทดสอบ ชิ้นงานทดสอบจะถูกวางบนแท่นหมุนที่ออกแบบให้มีรูเกลียว M6 โดยใช้สกรูยึดชิ้นงาน เมื่อเริ่มต้นอุปกรณ์ทดสอบ Ipx9k การไหลของน้ำจะถูกควบคุมโดยมาตรวัดแรงดันและมาตรวัดการไหล ขั้วต่อไฟฟ้ากันน้ำบนแท่นหมุนจะจ่ายไฟให้กับชิ้นงานทดสอบ

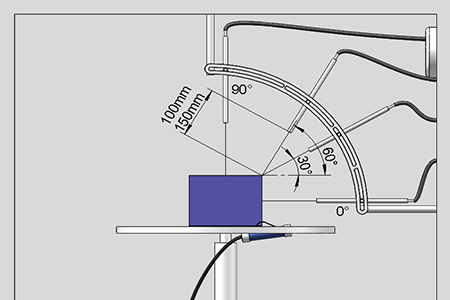

น้ำจะถูกพ่นจากสี่มุม 0°, 30°, 60° และ 90° ตามลำดับ เป็นเวลา 30 วินาทีในตู้ทดสอบ Ipx9k และการทดสอบพ่นน้ำจะดำเนินการที่แรงดันสูง (8000-10000 กิโลปาสคาล) อุณหภูมิสูง (+88°C) และอัตราการไหลของน้ำ 14-16 ลิตร/นาที เพื่อทดสอบความต้านทานการซึมผ่านของน้ำของผลิตภัณฑ์



วิธีการเลือกตู้ทดสอบกันน้ำ IPX9K ที่เหมาะสม?

  • เลือกขนาดอุปกรณ์ทดสอบ Ipx9k ที่เหมาะสมตามขนาดและจำนวนชิ้นงานทดสอบ รุ่น R9K-1200 ที่มีปริมาตรภายใน 1200 ลิตร สามารถรองรับชิ้นงานทดสอบส่วนใหญ่ได้ และคุณยังสามารถปรับแต่งขนาดใดๆ ก็ได้

  • ความสามารถในการดำเนินการทดสอบมาตรฐานที่เชื่อถือได้: ตู้อบไอน้ำ Ipx9k ทางเลือกสามารถตอบสนองมาตรฐานและระดับการป้องกันเพิ่มเติม รวมถึง ISO 20653, IPX1K ถึง IPX6K, IPX1 ถึง X8, SAE J 575, JIS D 0203, GMW16001, MIL STD 810 และอื่นๆ

  • ระบบวงจรน้ำ: ท่อน้ำหลายเส้นถูกจัดวางในเครื่องทดสอบ Ipx9k เพื่อสร้างระบบหมุนเวียนน้ำ ซึ่งช่วยลดการใช้น้ำลงอย่างมาก

วิศวกรของ LIB industry สามารถช่วยในการเลือกหรือปรับแต่งโซลูชัน IPX9K ที่เหมาะสมที่สุดตามขนาดผลิตภัณฑ์ มาตรฐานการทดสอบ และแผนผังห้องปฏิบัติการของคุณ ฝากข้อกำหนดของคุณและวิศวกรของเราจะตอบกลับด้วยคำแนะนำที่ปรับแต่งให้ภายใน 1 ~ 3 ชั่วโมง
