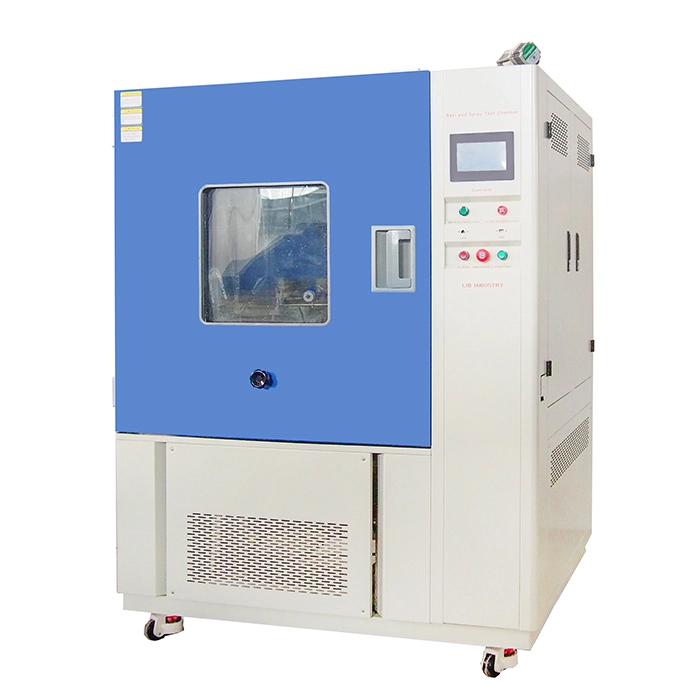

ห้องทดสอบการกันน้ำตามมาตรฐาน JIS D0203

ห้องทดสอบการกันน้ำตามมาตรฐาน JIS D0203 ผลิตขึ้นตามมาตรฐาน JIS D0203  ใช้สำหรับทดสอบประสิทธิภาพการกันน้ำของชิ้นส่วนยานยนต์ในสภาพแวดล้อมฝนธรรมชาติจำลอง ห้องทดสอบการกันน้ำ JIS D0203 สามารถทำการทดสอบฝนแบบ R1 R2 โดยใช้หัวฉีดฝน 2 หัว ขนาดเส้นผ่านศูนย์กลางรู Φ1.2 มม. และการทดสอบการพ่นแบบ S1 S2 โดยใช้หัวฉีดพ่น 40 หัว ขนาดเส้นผ่านศูนย์กลางรู Φ0.5 มม.


รุ่น: R-1000JIS

มาตรฐาน: JIS D 0203

คุณสมบัติและประโยชน์ของห้องทดสอบฝนตามมาตรฐาน JIS D 0203

1. ห้องทดสอบฝน LIB Industry JIS D0203 ครอบคลุมวิธีการทดสอบฝนที่หลากหลายตามที่ระบุไว้ในมาตรฐาน JIS D0203 เช่น R1, R2, S1, S2


2. ควบคุมพารามิเตอร์สำคัญได้อย่างแม่นยำ เช่น มุม แรงดัน และอัตราการไหลของน้ำ จำลองปริมาณน้ำฝนที่มีความเข้มและมุมที่แตกต่างกัน เพื่อประเมินประสิทธิภาพการกันน้ำของชิ้นส่วนยานยนต์ภายใต้สภาวะฝนตกต่างๆ ได้อย่างแม่นยำ



ทดสอบ R1ทดสอบ R2ทดสอบ S1ทดสอบ S2
ความดันการพ่นน้ำ0.3 kgf/cm² (ประมาณ 4.3 psi)0.1 kgf/cm² (ประมาณ 1.4 psi)1 kgf/cm² (ประมาณ 14.2 psi)3 kgf/cm² (ประมาณ 42.7 psi)
อัตราการไหลของน้ำ0.8 กาลอน/นาที (ประมาณ 3.2 ลิตร/นาที)0.5 กาลอน/นาที (ประมาณ 1.9 ลิตร/นาที)6.5 กาลอน/นาที (ประมาณ 24.5 ลิตร/นาที)10.3 กาลอน/นาที (ประมาณ 39.2 ลิตร/นาที)
ระยะเวลาการทดสอบ10 นาที10 นาที30 นาที60 นาที
จำนวนหัวพ่นน้ำ2 หัว2 หัว40 หัว40 หัว


3. ระบบกรองน้ำเข้าอัตโนมัติสามารถกรองสิ่งสกปนที่มีขนาดเล็กถึง 0.03 มม. เพื่อให้ระบบฉีดพ่นทำงานได้อย่างราบรื่น ในขณะเดียวกัน ระบบยังทำการทดสอบระบบหมุนเวียนน้ำในห้องทดสอบฝนเพื่อลดการใช้น้ำ


4. ใช้วัสดุสแตนเลส SUS304 ซึ่งมีความทนทานต่อการกัดกร่อนและมีความแข็งแรงสูง สามารถทนต่อแรงกระแทกและการกัดกร่อนจากน้ำฉีดพ่นได้เป็นเวลานาน


ข้อมูลจำเพาะของห้องทดสอบการพ่นละอองฝนตามมาตรฐาน JIS D 0203

รุ่นR-1000JIS
ขนาดภายใน (มม.) (ความลึกความกว้างความสูง)1000×1000×1000
ขนาดทั้งหมด (มม.) (ความลึกความกว้างความสูง)1100×1460×1900
ปริมาตรภายใน (ลิตร)1000
ระยะห่างระหว่างตัวอย่างทดสอบกับหัวพ่นประมาณ 400 มม.
หัวพ่นฝน2 รู
เส้นผ่าศูนย์กลางรูหัวพ่นฝนφ0.5 มม.
อัตราการไหลของน้ำ R11.9 ลิตร/นาที
อัตราการไหลของน้ำ R23.1 ลิตร/นาที
หัวพ่นสเปรย์40 รู
เส้นผ่าศูนย์กลางรูหัวพ่นสเปรย์φ1.2 มม.
อัตราการไหลของน้ำ S124.5 ลิตร/นาที
อัตราการไหลของน้ำ S239.2 ลิตร/นาที
ความดันของน้ำที่หัวพ่น0.03 ~ 0.30 MPa
ความเร็วในการหมุนของโต๊ะหมุน17 รอบ/นาที
การควบคุมความดันของน้ำĐồng hồ đo dòng chảy (มิเตอร์การไหล)

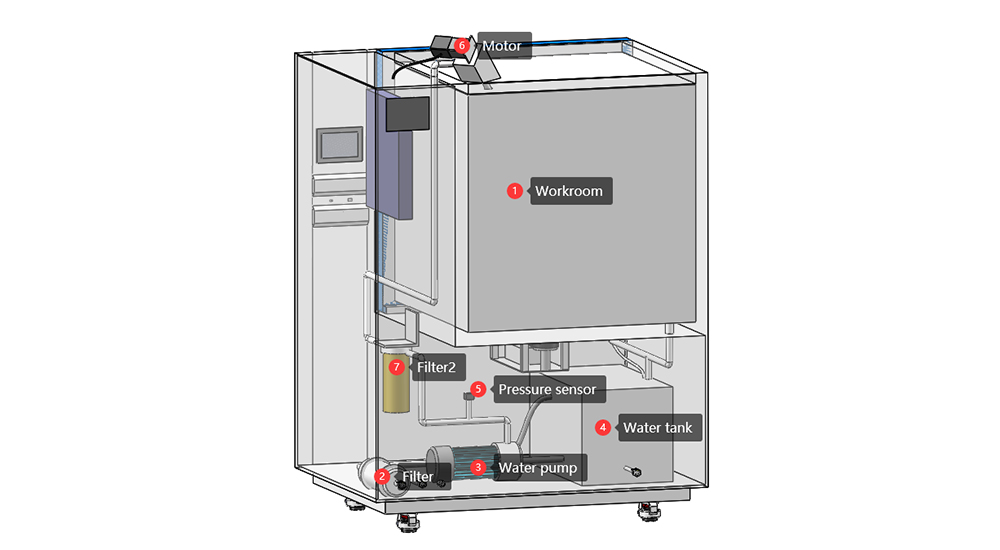

การกำหนดค่าของห้องทดสอบการกันน้ำตามมาตรฐาน JIS D 0203

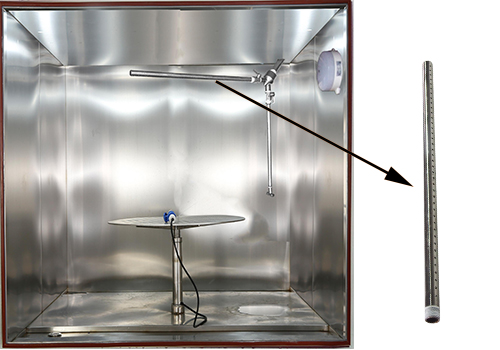

①ห้องทำงาน

  • ภายในห้องทำงานและแท่นหมุนทำจากสแตนเลส SUS304

  • มีประตูหรือหน้าต่างกระจกขนาดใหญ่สำหรับมองเห็นภายใน พร้อมที่ปัดน้ำฝน

  • มีช่องเสียบไฟกันน้ำสำหรับจ่ายไฟให้กับชิ้นงานทดสอบ

  • ความเร็วและความสูงของแท่นหมุนสามารถปรับได้

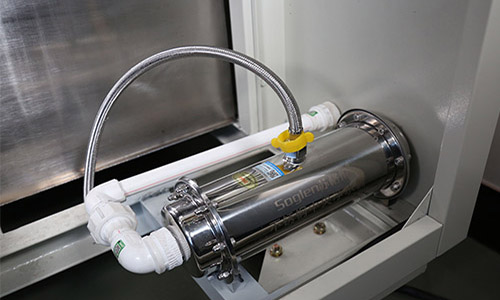

②กรอง

ระบบกรองทางเข้าแบบอัตโนมัติสามารถกรองสิ่งเจือปนที่มีขนาดเล็กถึง 0.03 มิลลิเมตรได้ เพื่อให้มั่นใจได้ถึงความสม่ำเสมอและเสถียรภาพของการฉีดพ่นIPX3_X4_Test_Chamber4.jpg

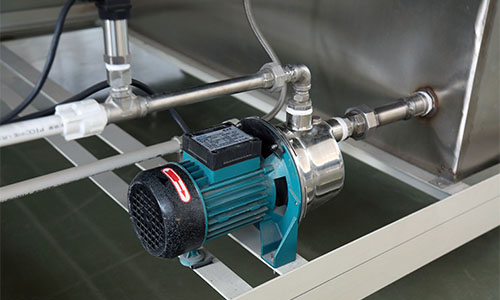

③ปั๊มน้ำ

ปั๊มน้ำเป็นแหล่งพลังงานของระบบหมุนเวียนน้ำในห้องทดสอบฝน ซึ่งมีหน้าที่ในการส่งน้ำจากถังเก็บน้ำไปยังหัวฉีดเพื่อสร้างผลกระทบเหมือนฝนตกIPX3_X4_Test_Chamber10.jpg

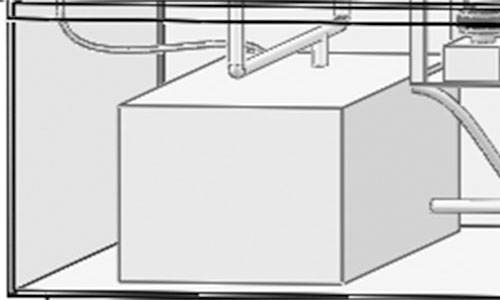

④ถังเก็บน้ำ

จัดหาน้ำสำหรับการทดสอบการกันน้ำทั้งหมด ถังเก็บน้ำติดตั้งวาล์วลูกลอยควบคุมระดับน้ำ ซึ่งสามารถควบคุมการไหลเข้าและออกของน้ำได้โดยอัตโนมัติIPX3_X4_Test_Chamber5.jpg

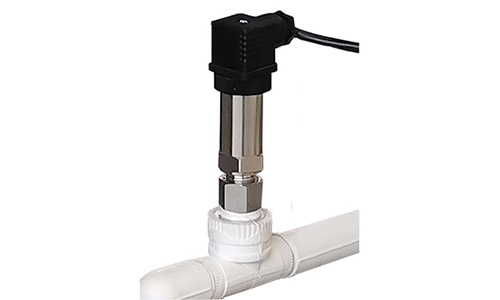

⑤เซ็นเซอร์วัดแรงดัน

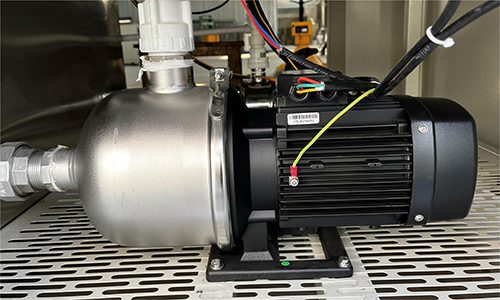

⑥มอเตอร์
