Over 26 years of professional experience in providing test chamber solutions



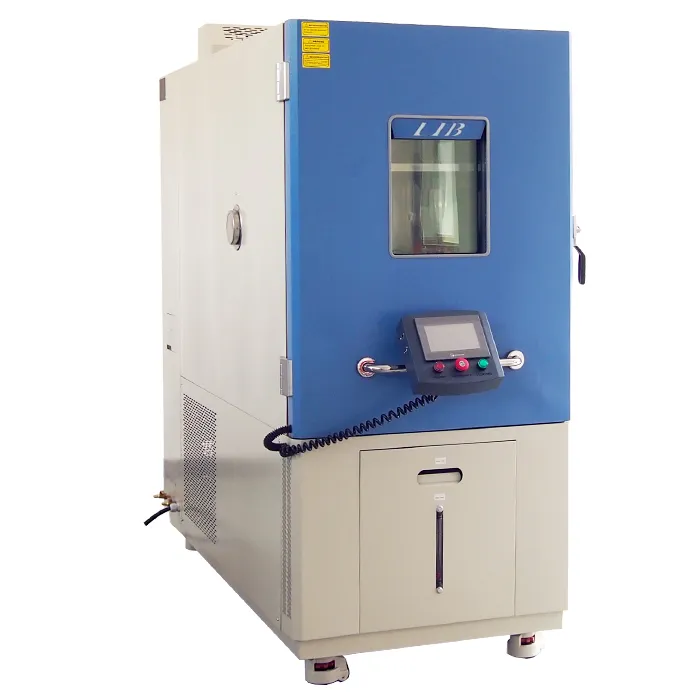

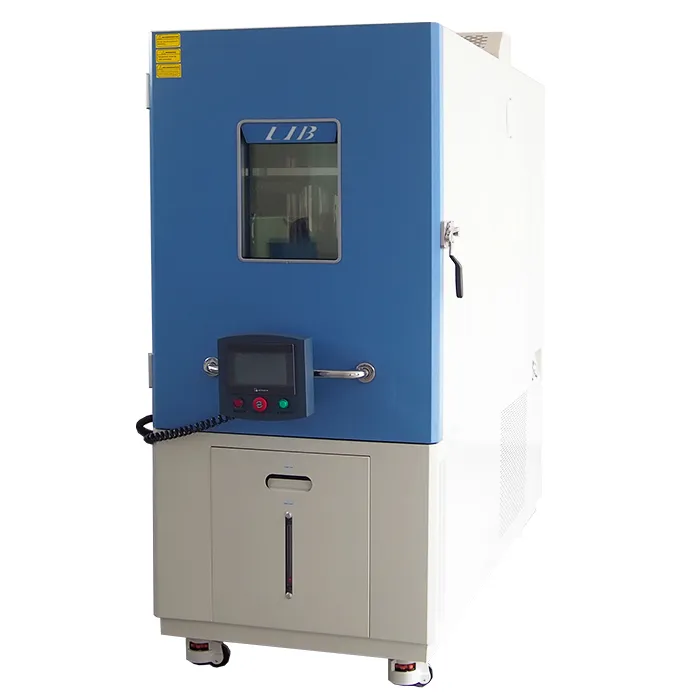

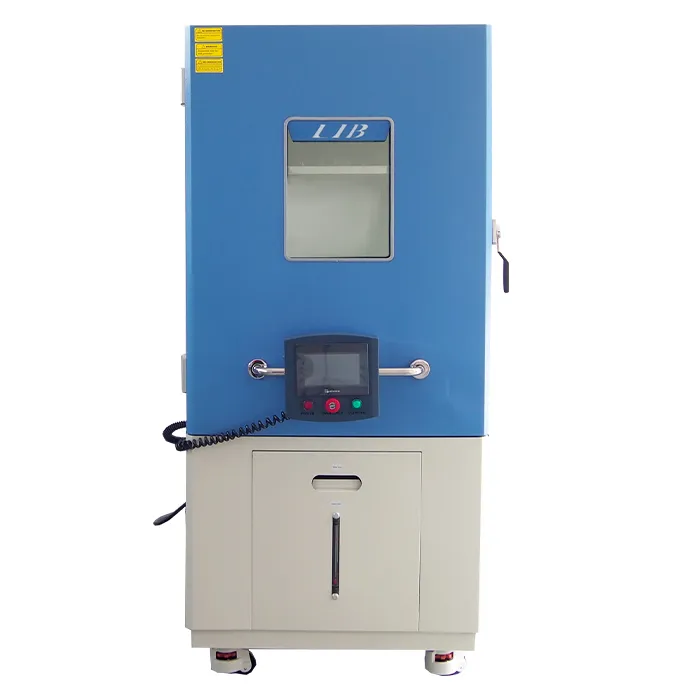

K-12อุณหภูมิช็อกและสาดน้ำอุปกรณ์ทดสอบ

Name: K-12อุณหภูมิช็อกและสาดน้ำอุปกรณ์ทดสอบ
Brand: Xi'an LIB Environmental Simulation Industry

The TheK-12อุณหภูมิช็อกและสาดน้ำอุปกรณ์ทดสอบเครื่องจำลองจำลองการเปลี่ยนแปลงของอุณหภูมิอย่างรวดเร็วจากสภาพแวดล้อมเป็น °C 150รวมกับควบคุมการเปิดรับน้ำกระเซ็นที่0-4 °Cมันจำลองการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็วและก็พร้อมการเปิดรับน้ำกระเซ็นทำซ้ำส่วนประกอบที่รุนแรงในยานพาหนะจริง

อุปกรณ์นี้ใช้ควบคุมการระเบิดของน้ำเย็นในช่วงเวลาปกติจำลองความร้อนอย่างรวดเร็วช็อกและความชื้นเงื่อนไขที่ระบุโดย LV124 K-12 วิธีนี้ทำให้มั่นใจได้เงื่อนไขความเครียดที่แม่นยำและทำซ้ำได้ในขณะที่รักษาห้องทำงานในสภาพแวดล้อมหรือตั้งอุณหภูมิชิ้นทดสอบรองรับการทดสอบพลังงาน

ระบบทดสอบนี้ใช้เพื่อตรวจสอบความทนทานความน่าเชื่อถือและประสิทธิภาพของส่วนประกอบยานยนต์ที่สำคัญได้แก่:

หน่วยควบคุมเครื่องยนต์ (ECUs)
เซ็นเซอร์และตัวกระตุ้น
โมดูลไฟฟ้าอิเล็กทรอนิกส์
ขั้วต่อและสายรัดสายไฟ

มาตรฐานและการปฏิบัติตามข้อกำหนด: K-12,,,ISO 16750 (สภาพแวดล้อมสำหรับอุปกรณ์ไฟฟ้า/อิเล็กทรอนิกส์)ข้อกำหนดห้องปฏิบัติการยานยนต์เฉพาะของ OEM

รุ่นมาตรฐาน:T-1000A และรุ่นที่กำหนดเองมากขึ้นตามความต้องการในการทดสอบของคุณ

ห้องทดสอบโช้คอัพน้ำแข็ง RIG 124ที่สร้างขึ้นสำหรับการตรวจสอบช็อกความร้อนในรถยนต์

การทดสอบ K-12ของ LV124คืออะไร?

The Theการทดสอบ K-12ของ LV124เป็นมาตรฐานยานยนต์ที่สำคัญที่กำหนดโดย Volkswagen Group เพื่อประเมินความทนทานและความน่าเชื่อถือของชิ้นส่วนอิเล็กทรอนิกส์ภายใต้การรวมกันน้ำกระเซ็นและสภาวะช็อกจากความร้อน.ค่าาา

หลักการทดสอบ

การทดสอบ K-12 LV124จำลองการสัมผัสน้ำกระเซ็นเป็นระยะๆรวมกับการระบายความร้อนในท้องถิ่นอย่างรวดเร็วในขณะที่อุปกรณ์ภายใต้การทดสอบยังคงนิ่งอยู่ในห้องทำงาน ระบบ T-1000A ใช้ควบคุมการระเบิดของน้ำเย็น (0-4 °C)ในช่วงเวลาที่แม่นยำสร้างความเครียดความร้อนอย่างรวดเร็วบนส่วนประกอบโดยไม่ต้องย้ายพวกเขาระหว่างโซนอุณหภูมิ

โหมดการทำงานก่อนสแปลช

DUT ทำงานภายใต้สภาวะไฟฟ้าที่กำหนดไว้ในระหว่างการทดสอบ:

โหมด II A::
DUT ขับเคลื่อนและใช้งานภายใต้ภาระการทำงานที่ระบุ
โหมด II C::
DUT อยู่ในเงื่อนไขการใช้งานหรือสแตนด์บายทางเลือกตามที่ LV124กำหนดไว้

โหมดเหล่านี้ช่วยให้มั่นใจได้ว่าส่วนประกอบคือโหลดด้วยไฟฟ้าหรือความร้อนก่อนที่จะสาดแสง

ลำดับการทดสอบและคำจำกัดความของเวลา

ตาม LV124 (รูปที่30-สาดน้ำทดสอบเวลาสาด) หนึ่งรอบการทดสอบที่สมบูรณ์จะถูกกำหนดดังนี้:

T₁-เวลารอบทั้งหมด: 30นาที
แต่ละรอบการทดสอบใช้เวลา30นาทีตั้งแต่เริ่มต้นจนถึงเริ่มต้น
T₂-เฟสอุณหภูมิสูง: 14นาที57วินาที
DUT ทำงานในโหมดการทำงานทางไฟฟ้าที่กำหนดไว้ (เช่นโหมด II A) ช่วยให้ส่วนประกอบร้อนขึ้นและเข้าถึงสภาพความร้อนที่มั่นคง
ไม่มีการใช้น้ำในเฟสนี้
การประยุกต์ใช้น้ำกระเซ็น: 3วินาที
น้ำเย็น (โดยปกติ0 °C ถึง4 °C) ถูกฉีดพ่นโดยตรงบนพื้นผิว DUT เป็นเวลา3วินาที
การกระเด็นระยะเวลาสั้นนี้จะสร้างการไล่ระดับอุณหภูมิอย่างฉับพลันระหว่างพื้นผิวส่วนประกอบและโครงสร้างภายในสร้างความเครียดจากความร้อน

การทำซ้ำของวงจรและการประเมินผล

ลำดับของความร้อน → สาด → การกู้คืนประกอบขึ้นเป็นรอบการทดสอบ K-12หนึ่งรอบ การทดสอบจะทำซ้ำสำหรับจำนวนรอบที่ระบุตามที่กำหนดโดยแผนการทดสอบ ตลอดการทดสอบ DUT จะถูกตรวจสอบเพื่อเสถียรภาพในการทำงานความสมบูรณ์ของไฟฟ้าและความเสียหายทางกล

ข้อดีของ K-12อุณหภูมิช็อกและสาดน้ำอุปกรณ์ทดสอบ

1. LV124-Compliant แนวคิดการทดสอบโซนเดียว

DUT ยังคงอยู่ในห้องทำงานเดียวตลอดการทดสอบช่วยขจัดการถ่ายโอนทางกลระหว่างโซนอุณหภูมิ ช็อกความร้อนถูกสร้างขึ้นเฉพาะโดยควบคุมการสาดน้ำเย็นสอดคล้องกับหลักการทดสอบ K-12ที่อย่างเต็มที่และหลีกเลี่ยงความเครียดทางกลที่ไม่จำเป็น

2.การออกแบบห้องทำงานที่แข็งแกร่งสำหรับการกระแทกซ้ำ

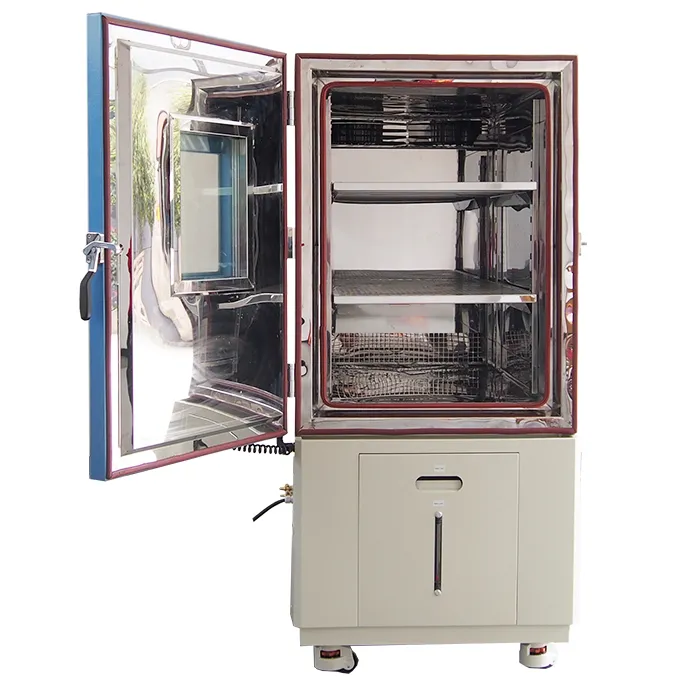

กระจกเสร็จแล้วSUS304สแตนเลสภายในมีความต้านทานการกัดกร่อนที่ดีเยี่ยมต่อการสัมผัสกับน้ำที่อุณหภูมิต่ำและการขี่จักรยานความร้อนในระยะยาว A Aรับน้ำหนักได้250กิโลกรัมช่วยให้การทดสอบชุดประกอบอิเล็กทรอนิกส์ยานยนต์หนักโดยไม่มีการเปลี่ยนรูปโครงสร้าง

3.การควบคุมความร้อนที่แม่นยำและทำซ้ำได้

ระบบทำความร้อนที่ควบคุมด้วย PID พร้อมองค์ประกอบ nichrome และเซ็นเซอร์ Class A PT-100มั่นใจได้ว่าการควบคุมอุณหภูมิที่มั่นคงก่อนการประยุกต์ใช้สาด รวมกับ Aระบบทำความเย็นเครื่องกล Tecumseh, อุปกรณ์รักษาวงจรสภาพความร้อนที่สม่ำเสมอหลังจากรอบ

4.ระบบน้ำกระเซ็น LV124-Optimized

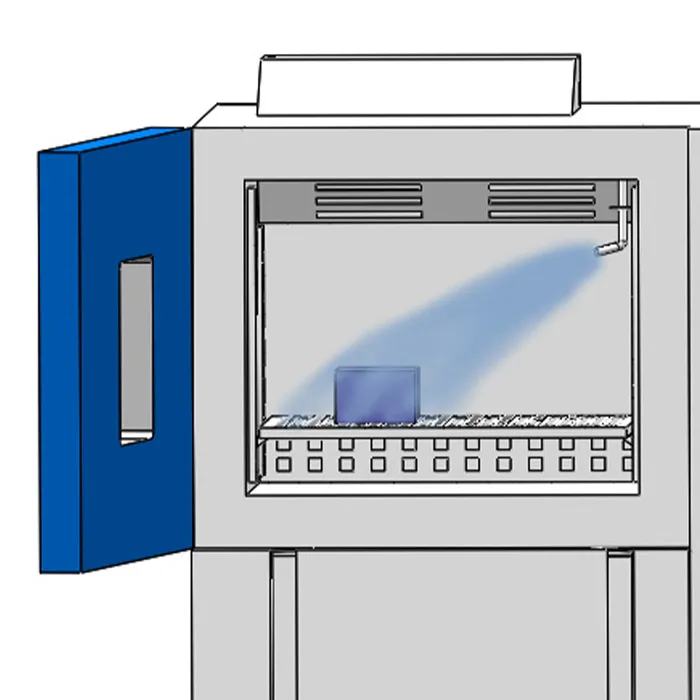

การออกแบบหัวฉีดรูปลิ่มสามตัวให้0-4 °C สาดน้ำที่3-4ลิตร/นาที, ใช้สำหรับรอบละ3วินาทีที่ระยะคงที่ของ300-350มม.จาก dut. การกำหนดค่านี้จะสร้างการลดลงของอุณหภูมิพื้นผิวอย่างรวดเร็วในขณะที่มั่นใจได้ว่าสามารถทำซ้ำได้และมีผลกระทบต่อการสาดสม่ำเสมอ

5.การควบคุมขั้นสูงการตรวจสอบและการตรวจสอบข้อมูล

A Aตัวควบคุมหน้าจอสัมผัสสีขนาด7นิ้วรองรับรอบการทดสอบหลายขั้นตอนที่ตั้งโปรแกรมได้ตาม K-12ของ LV124 อินเทอร์เฟซอีเธอร์เน็ตและ USB ช่วยให้การทำงานระยะไกลและการส่งออกข้อมูลในขณะที่การจัดเก็บข้อมูล365วันมั่นใจได้ว่าการตรวจสอบย้อนกลับเต็มรูปแบบสำหรับการตรวจสอบในห้องปฏิบัติการและการตรวจสอบ oem.

ข้อมูลจำเพาะของ K-12อุณหภูมิช็อกและสาดน้ำอุปกรณ์ทดสอบ

ตัววัดพารามิเตอร์	ข้อมูลจำเพาะ
โมเดลโมเดลจำลอง	T-1000A
ขนาดภายใน (มม.)	1000 [D] × 1000 [W] × 1000 [h]
ขนาดภายนอก (มม.)	2000 [D] × 1200 [W] × 2200 [h]
ปริมาณภายใน (L)	1000
ช่วงอุณหภูมิช่วง	°C โดยรอบ ~ 150
อุณหภูมิน้ำกระเซ็น	0 °C ~ 4 °C
เวลาน้ำกระเซ็น	3 s ปรับได้
อัตราการไหลของน้ำ	3 ~ 4ลิตร/นาที
ระยะห่างจากหัวฉีดถึง DUT	300 ~ 350มม.
ระบบอุณหภูมิ	องค์ประกอบความร้อน nichrome, เซ็นเซอร์ Class A PT-100
ระบบทำความเย็น	เครื่องทำความเย็นแบบบีบอัดเชิงกล, คอมเพรสเซอร์ Tecumseh ของฝรั่งเศส
การไหลเวียนของอากาศ	พัดลมลมแรงเหวี่ยง
ตัวควบคุมตัวควบคุม	หน้าจอสัมผัส LCD สีที่สามารถตั้งโปรแกรมได้, Ethernet, USB
อุปกรณ์ความปลอดภัย	การป้องกันอุณหภูมิเกินการป้องกันกระแสเกินการป้องกันแรงดันสูงของสารทำความเย็นการป้องกันการรั่วไหลของโลก
วัสดุภายนอกอาคาร	แผ่นเหล็กเคลือบป้องกัน
วัสดุภายในอาคาร	SUS304สแตนเลสสตีล
ฉนวนกันความร้อน	โฟมโพลียูรีเทนและผ้าฝ้ายฉนวนกันความร้อน
หน้าต่างสังเกตการณ์	แสงภายในสองชั้นเสถียรภาพเทอร์โมซิลิโคนยางปิดผนึก
การกำหนดค่ามาตรฐาน	รูสายเคเบิล1เส้น (Φ100มม.) พร้อมปลั๊ก
สภาพแวดล้อมด้านสิ่งแวดล้อม	+ 5 °C ~ + 35 °C ≤ 85% RH
แหล่งจ่ายไฟฟ้า	AC 380V, 50Hz, 3เฟส
