ห้องทดสอบโอโซนตามมาตรฐาน ASTM D1149: การยืดตัวแบบสถิตเทียบกับแบบไดนามิก – จะเลือกวิธีการทดสอบที่เหมาะสมได้อย่างไร?

Jun 22 2026
Table of Content [Hide]

    เหตุใดการทดสอบโอโซนตามมาตรฐาน ASTM D1149 จึงมีความสำคัญต่อความทนทานของยาง

    วัสดุยางและอีลาสโตเมอร์ถูกนำมาใช้อย่างแพร่หลายในระบบซีลยานยนต์ ฉนวนสายเคเบิล ท่ออุตสาหกรรม และชิ้นส่วนอากาศยาน อย่างไรก็ตาม หนึ่งในปัจจัยสภาพแวดล้อมที่ทำลายประสิทธิภาพของยางมากที่สุดคือการสัมผัสกับโอโซน.

    แม้ในความเข้มข้นต่ำมากในบรรยากาศ โอโซนสามารถทำให้เกิดรอยแตกบนพื้นผิว การเปราะ และความล้มเหลวในที่สุดของวัสดุอีลาสโตเมอร์ภายใต้ความเค้นเชิงกล นี่คือเหตุผลที่การทดสอบความต้านทานโอโซนได้กลายเป็นส่วนสำคัญของการรับรองคุณภาพวัสดุและการประกันคุณภาพ

    วิธีการมาตรฐานที่กำหนดไว้ในASTM D1149ถูกนำมาใช้อย่างกว้างขวางเพื่อประเมินความต้านทานของวัสดุยางต่อการแตกร้าวจากโอโซนภายใต้สภาวะความเครียดแบบคงที่หรือแบบไดนามิก

    สภาวะการทดสอบโดยทั่วไปประกอบด้วย:

    • ความเข้มข้นของโอโซน: 10–500 pphm (ส่วนในร้อยล้านส่วน)

    • ช่วงอุณหภูมิ: 20°C ถึง 60°C (ขึ้นอยู่กับข้อกำหนดของวัสดุ)

    • ความชื้นสัมพัทธ์: สภาพแวดล้อมควบคุมตามตัวเลือก (ขึ้นอยู่กับรุ่น)

    • การไหลของอากาศ: การหมุนเวียนต่อเนื่องเพื่อให้โอโซนกระจายตัวอย่างสม่ำเสมอ

    เพื่อจำลองสภาวะการเสื่อมสภาพในโลกแห่งความเป็นจริงอย่างแม่นยำ จำเป็นต้องมีห้องทดสอบโอโซนห้องทดสอบโอโซนแบบมืออาชีพ ไม่เหมือนกับห้องทดสอบสภาพแวดล้อมทั่วไป ห้องทดสอบโอโซนต้องรับประกัน:

    • การควบคุมความเข้มข้นโอโซนที่แม่นยำ

    • การกระจายก๊าซที่สม่ำเสมอ

    • อุณหภูมิและการไหลของอากาศที่เสถียร

    • การระบายอากาศที่ปลอดภัยและการป้องกันการรั่วไหล

    นี่คือจุดที่ระบบห้องทดสอบโอโซนจาก LIB industryมีบทบาทสำคัญในการทดสอบความน่าเชื่อถือของวัสดุ



    หลักการทดสอบ ASTM D1149: อธิบายความเครียดแบบคงที่กับแบบไดนามิก

    Innovation_in_the_LIB_ozone_test_chamber_on_test_fixtures3.jpgแก่นสำคัญของการทดสอบโอโซนอยู่ที่วิธีการที่ชิ้นงานยางถูกทำให้เกิดความเค้นเชิงกลในระหว่างการสัมผัส ตามมาตรฐาน ASTM D1149 มีสองวิธีหลักที่ใช้:ความเครียดแบบคงที่ and ความเครียดแบบไดนามิก.

    การเข้าใจความแตกต่างระหว่างสองวิธีนี้เป็นสิ่งจำเป็นสำหรับการเลือกการตั้งค่าการทดสอบที่ถูกต้อง

    2.1 การทดสอบโอโซนแบบความเครียดคงที่

    ในการทดสอบความเครียดคงที่ ชิ้นงานยางจะถูกยืดจนถึงการยืดตัวที่กำหนดไว้และรักษาการเปลี่ยนรูปคงที่นั้นตลอดการทดสอบ

    พารามิเตอร์ทั่วไป:

    • ระดับความเครียด: 10%, 20%, 25%, สูงสุด 35% (ขึ้นอยู่กับข้อกำหนดของวัสดุ)

    • ระยะเวลาสัมผัส: 48 ชั่วโมงถึง 168 ชั่วโมงหรือมากกว่า

    • สภาวะความเค้น: การเปลี่ยนรูปเชิงกลคงที่

    คุณลักษณะสำคัญ:

    • สภาวะความเค้นที่เสถียร

    • ความสามารถในการทำซ้ำสูง

    • เหมาะสำหรับการประเมินเปรียบเทียบวัสดุ

    • ความซับซ้อนของระบบต่ำกว่า

    ข้อดี:

    • ความสม่ำเสมอที่ยอดเยี่ยมสำหรับการประเมินผ่าน/ไม่ผ่าน

    • เหมาะสำหรับการคัดกรองวัสดุในงานวิจัยและพัฒนา

    • ข้อกำหนดการบำรุงรักษาอุปกรณ์ต่ำกว่า

    การทดสอบแบบคงที่ใช้กันอย่างแพร่หลายในการพัฒนาวัสดุระยะเริ่มต้นและการตรวจสอบการปฏิบัติตามข้อกำหนด

    2.2 การทดสอบโอโซนแบบความเครียดไดนามิก

    การทดสอบความเครียดไดนามิกทำให้เกิดการเปลี่ยนรูปแบบวงจรในระหว่างการสัมผัสกับโอโซน ชิ้นงานจะถูกยืดและคลายตัวอย่างต่อเนื่อง จำลองสภาวะการทำงานในชีวิตจริง

    พารามิเตอร์ทั่วไป:

    • ความถี่: 0.5–2 Hz (ช่วงที่ใช้ทั่วไปในอุตสาหกรรม)

    • แอมพลิจูดความเครียด: การเปลี่ยนรูปแบบวงจร 5%–30

    • ประเภทการเคลื่อนที่: การเคลื่อนที่แบบลูกสูบแบบไซน์หรือเชิงเส้น

    คุณลักษณะสำคัญ:

    • จำลองการล้าจากการใช้งานจริง

    • รวมการเสื่อมสภาพจากโอโซน + ความเค้นเชิงกลแบบวงจร

    • ความเสมือนจริงมากขึ้นในการจำลองสภาวะการใช้งาน

    ข้อดี:

    • การคาดการณ์ประสิทธิภาพในสนามได้แม่นยำกว่า

    • เหมาะสำหรับการใช้งานยานยนต์และอุตสาหกรรม

    • จับพฤติกรรมการขยายตัวของรอยแตกล้า

    การทดสอบแบบไดนามิกมีความสำคัญเป็นพิเศษสำหรับชิ้นส่วนที่ต้องสัมผัสกับการเคลื่อนที่อย่างต่อเนื่อง เช่น ซีลยานยนต์ ชิ้นส่วนยางช่วงล่าง และระบบสายเคเบิลแบบอ่อนตัว

    2.3 ความแตกต่างที่สำคัญระหว่างการทดสอบแบบคงที่และแบบไดนามิก


    คุณลักษณะ ความเครียดคงที่ ความเครียดไดนามิก
    ประเภทความเครียด คงที่ วงจร
    การเคลื่อนที่ None แบบลูกสูบ
    ระดับการจำลอง การสัมผัสพื้นฐาน การล้าในโลกแห่งความเป็นจริง
    ความซับซ้อน Low High
    การใช้งาน การคัดกรองวัสดุ การคาดการณ์อายุการใช้งาน
    ข้อกำหนดอุปกรณ์จับยึด ที่หนีบมาตรฐาน อุปกรณ์จับยึดที่รองรับการเคลื่อนที่


    วิธีเลือกระหว่างการทดสอบโอโซนแบบคงที่และแบบไดนามิก

    การเลือกวิธีการที่ถูกต้องขึ้นอยู่กับการใช้งานปลายทางของวัสดุและวัตถุประสงค์ของการทดสอบ

    3.1 เมื่อใดควรเลือกการทดสอบความเครียดคงที่

    การทดสอบความเครียดคงที่เหมาะสำหรับ:

    • การพัฒนาสูตรโพลีเมอร์

    • การศึกษาเปรียบเทียบวัสดุ

    • การทดสอบการปฏิบัติตาม ASTM D1149

    • การควบคุมคุณภาพในชุดการผลิต

    มักใช้ในห้องปฏิบัติการที่ให้ความสำคัญกับความสามารถในการทำซ้ำและประสิทธิภาพมากกว่าความแม่นยำในการจำลองสภาวะจริง

    3.2 เมื่อใดควรเลือกการทดสอบความเครียดไดนามิก

    แนะนำให้ใช้การทดสอบความเครียดไดนามิกสำหรับ:

    • ระบบซีลยานยนต์ (ซีลประตู ซีลหน้าต่าง)

    • ฉนวนสายเคเบิลและสายไฟอ่อนตัว

    • ชิ้นส่วนอีลาสโตเมอร์สำหรับอากาศยาน

    • ชิ้นส่วนยางอุตสาหกรรมที่ต้องการความน่าเชื่อถือสูง

    หากการใช้งานเกี่ยวข้องกับการเคลื่อนที่หรือการสั่นสะเทือนอย่างต่อเนื่อง การทดสอบแบบไดนามิกจะให้การคาดการณ์ความล้มเหลวที่สมจริงมากกว่าอย่างมีนัยสำคัญ

    3.3 พารามิเตอร์การเลือกที่สำคัญ

    เมื่อเลือกระบบห้องทดสอบโอโซน วิศวกรควรประเมิน:

    • ช่วงความเข้มข้นของโอโซน: 10–500 pphm

    • ความแม่นยำในการควบคุม: ±5% หรือดีกว่า

    • ความเสถียรของอุณหภูมิ: แนะนำ ±0.5°C

    • ช่วงความเครียด: 5%–35% ปรับได้

    • ความจุตัวอย่าง: โดยทั่วไป 16–48 ชิ้น

    • ความสม่ำเสมอของการไหลเวียนอากาศ

    • ความทนทานของอุปกรณ์จับยึดภายใต้การสัมผัสโอโซน

    พารามิเตอร์เหล่านี้ส่งผลโดยตรงต่อความสามารถในการทำซ้ำของการทดสอบและความน่าเชื่อถือของข้อมูล

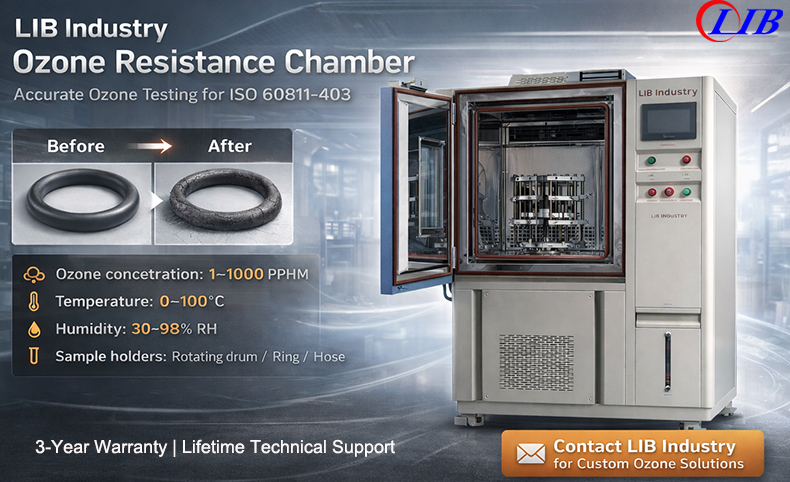

    ห้องทดสอบโอโซน LIB: วิศวกรรมเพื่อความแม่นยำและเสถียรภาพ

    LIB industryออกแบบห้องทดสอบโอโซนขั้นสูงที่วิศวกรรมเฉพาะเพื่อการปฏิบัติตาม ASTM D1149 และการทดสอบความทนทานระยะยาวของวัสดุอีลาสโตเมอร์


    ช่วงอุณหภูมิ

    0℃ ~ +100 ℃

    ความผันผวนของอุณหภูมิ

    ± 0.5 ℃

    ค่าเบี่ยงเบนอุณหภูมิ

    ± 2.0 ℃

    ช่วงความชื้น

    30% ~ 98% RH

    ค่าเบี่ยงเบนความชื้น

    ± 2.5% RH

    อัตราการทำความเย็น

    จากอุณหภูมิแวดล้อมถึง 0℃ ภายใน 20 นาที

    ความเข้มข้นโอโซน

    1~1000PPHM

    ความเร็วรอบที่ยึดตัวอย่าง

    0~10 r/min

    อัตราการไหลของอากาศ

    0 ~ 60L/min

    การยืดแรงดึงของที่หนีบ

    5%~35

    % 4.1 ระบบการผลิตและควบคุมโอโซน

    ระบบความเข้มข้นโอโซนใช้เครื่องกำเนิดแบบโคโรนาดิสชาร์จพร้อมการควบคุมแบบวงปิด

    ข้อกำหนดสำคัญ:

    • ช่วงความเข้มข้นโอโซน: 10–500 pphm (สามารถปรับแต่งช่วงที่สูงขึ้นได้)

    • ความแม่นยำในการควบคุม: ±5

    • % ตรวจวัดโอโซนแบบเรียลไทม์ผ่านเซ็นเซอร์ดูดซับรังสียูวี

    • ระบบควบคุมป้อนกลับอัตโนมัติ

    สิ่งนี้ทำให้มั่นใจได้ถึงสภาวะการสัมผัสที่เสถียรและสามารถทำซ้ำได้ตลอดวงจรการทดสอบที่ยาวนาน

    4.2 ระบบควบคุมสภาพแวดล้อม

    สภาวะแวดล้อมที่เสถียรเป็นสิ่งสำคัญสำหรับการทดสอบโอโซนที่แม่นยำ

    • ช่วงอุณหภูมิ: 0°C ถึง 60°C (ปรับแต่งได้)

    • ความเสถียรของอุณหภูมิ: ±0.5°C

    • ระบบหมุนเวียนอากาศ: กระจายโอโซนอย่างสม่ำเสมอ

    • ภายในห้อง: โครงสร้างสแตนเลส SUS304 ทนการกัดกร่อน

    ระบบการไหลของอากาศทำให้ความเข้มข้นของโอโซนเป็นเนื้อเดียวกันทั่วทั้งพื้นที่ทดสอบ ป้องกันการเบี่ยงเบนเฉพาะที่

    4.3 ระบบความปลอดภัยและการป้องกัน

    โอโซนเป็นก๊าซที่ไวต่อปฏิกิริยาสูงและเป็นอันตราย ดังนั้นการออกแบบด้านความปลอดภัยจึงเป็นสิ่งจำเป็น

    ห้องทดสอบโอโซนของ LIB ประกอบด้วย:

    • ระบบตรวจจับการรั่วไหลของโอโซน

    • ระบบระบายและทำให้เป็นกลางอัตโนมัติ

    • ระบบป้องกันความปลอดภัยด้วยอินเตอร์ล็อคประตู

    • กลไกการหยุดฉุกเฉิน

    ระบบเหล่านี้ช่วยให้มั่นใจในการดำเนินงานในห้องปฏิบัติการอย่างปลอดภัย แม้ภายใต้สภาวะการทดสอบที่ความเข้มข้นสูง


    โซลูชันอุปกรณ์จับยึดแบบกำหนดเองของ LIB สำหรับการทดสอบโอโซนแบบคงที่และไดนามิก

    หนึ่งในส่วนประกอบที่สำคัญที่สุดแต่มักถูกมองข้ามของการทดสอบโอโซนคือระบบจับยึดชิ้นงาน การออกแบบอุปกรณ์จับยึดที่ไม่ดีสามารถนำไปสู่การให้ความเครียดที่ไม่แม่นยำและผลการทดสอบที่ไม่น่าเชื่อถือ

    LIB industry มอบการปรับแต่งอุปกรณ์จับยึดที่ยืดหยุ่นสูงสำหรับทั้งระบบการทดสอบแบบคงที่และไดนามิก

    5.1 อุปกรณ์จับยึดสำหรับความเครียดคงที่

    • ที่หนีบยืดคงที่

    • ช่วงความเครียดที่ปรับได้: 10%–35

    • % การกำหนดค่าหลายตัวอย่าง: 16 / 24 / 48 ตำแหน่ง

    • วัสดุป้องกันการกัดกร่อน: SUS316, อลูมิเนียมอัลลอย, การเคลือบ PTFE

    อุปกรณ์จับยึดเหล่านี้ช่วยให้มั่นใจในการเปลี่ยนรูประยะยาวที่เสถียรโดยไม่มีการลื่นไถล

    5.2 ระบบความเครียดไดนามิก

    สำหรับการทดสอบแบบไดนามิก LIB มีระบบลูกสูบขับเคลื่อนด้วยมอเตอร์:

    • ช่วงความถี่: 0.5–2 Hz ปรับได้

    • ระบบเคลื่อนที่แบบซิงโครนัสหลายตัวอย่าง

    • ตัวเลือกการเคลื่อนที่แบบเชิงเส้นหรือแบบไซน์

    • ส่วนประกอบความทนทานสูงสำหรับการทำงานต่อเนื่อง

    ระบบนี้ช่วยให้จำลองสภาวะความเค้นแบบวงจรในโลกแห่งความเป็นจริงภายใต้การสัมผัสโอโซนได้อย่างแม่นยำ

    5.3 ความสามารถทางวิศวกรรมที่กำหนดเอง


    • การนำเสนออุปกรณ์จับยึดแบบกำหนดเอง


    LIB นำเสนอวิศวกรรมอุปกรณ์จับยึดที่ปรับแต่งได้เต็มรูปแบบตามความต้องการของลูกค้า:

    • รูปทรงชิ้นงานที่ไม่ได้มาตรฐาน (แถบ, ท่อ, แผ่น)

    • โครงสร้างการจับยึดเฉพาะการใช้งาน

    • เส้นทางความเครียดที่กำหนดเอง (การเคลื่อนที่เชิงเส้น / โค้ง)

    • การออกแบบเฉพาะอุตสาหกรรมสำหรับยานยนต์, สายเคเบิล, และระบบขนส่งทางราง

    ความยืดหยุ่นนี้ช่วยให้มั่นใจว่าระบบการทดสอบตรงกับสภาพการใช้งานจริง แทนที่จะเป็นสมมติฐานในห้องปฏิบัติการทั่วไป


    การเลือกวิธีการทดสอบที่ถูกต้องกำหนดความน่าเชื่อถือของข้อมูล

    การเสื่อมสภาพจากโอโซนเป็นหนึ่งในกลไกการเสื่อมสภาพที่รุนแรงที่สุดที่ส่งผลกระทบต่อวัสดุยางและอีลาสโตเมอร์ การเลือกแนวทางการทดสอบที่ถูกต้องภายใต้ASTM D1149เป็นสิ่งจำเป็นสำหรับการได้รับข้อมูลประสิทธิภาพของวัสดุที่มีความหมายและสามารถคาดการณ์ได้

    • การทดสอบความเครียดคงที่เหมาะสำหรับการเปรียบเทียบวัสดุและการปฏิบัติตามมาตรฐาน

    • การทดสอบความเครียดไดนามิกเป็นสิ่งจำเป็นสำหรับการคาดการณ์อายุการใช้งานในโลกแห่งความเป็นจริง

    ท้ายที่สุดแล้ว ความแม่นยำของผลลัพธ์ของคุณไม่ได้ขึ้นอยู่กับสภาวะการทดสอบเท่านั้น แต่ยังขึ้นอยู่กับคุณภาพของระบบการทดสอบ การออกแบบอุปกรณ์จับยึด และความแม่นยำในการควบคุมสภาพแวดล้อมด้วย

    ด้วยวิศวกรรมขั้นสูงจากLIB industryห้องปฏิบัติการสามารถบรรลุการควบคุมความเข้มข้นโอโซนที่เสถียรสูง การให้ความเครียดที่แม่นยำ และระบบอุปกรณ์จับยึดที่ปรับแต่งได้ ซึ่งเหมาะกับการใช้งานในอุตสาหกรรมที่หลากหลาย


    คำถามที่พบบ่อย: การทดสอบโอโซนตาม ASTM D1149

    คำถามที่ 1: ความเข้มข้นและอุณหภูมิของโอโซนที่ใช้ทั่วไปสำหรับการทดสอบ ASTM D1149 คืออะไร?

    สภาวะการทดสอบที่พบบ่อยที่สุดคือความเข้มข้นโอโซน 50 ± 5 pphm at 40°C ± 2°Cข้อกำหนดยานยนต์บางอย่างอาจต้องการ100 pphmหรือสูงกว่า ห้องทดสอบโอโซนของ LIB รองรับช่วงความเข้มข้น1–1000 pphm.

    คำถามที่ 2: ผลิตภัณฑ์ของฉันไม่สามารถทำเป็นชิ้นงานรูปดัมเบลมาตรฐานได้ ยังสามารถทดสอบได้หรือไม่?

    ได้ ASTM D1149 อนุญาตให้ทดสอบผลิตภัณฑ์สำเร็จรูปและส่วนประกอบที่มีรูปร่างไม่ปกติ LIB สามารถปรับแต่งอุปกรณ์จับยึดสำหรับโอริง ซีล ท่อ ปลอกสายเคเบิล และชิ้นงานที่ไม่ได้มาตรฐานอื่นๆ เพื่อให้มั่นใจในการควบคุมความเครียดที่แม่นยำ

    คำถามที่ 3: ความถี่ส่งผลต่อผลการทดสอบโอโซนแบบไดนามิกอย่างไร?

    ความถี่การทดสอบไดนามิกมาตรฐานโดยทั่วไปคือ0.5 Hz (30 cycles/min)ความถี่ที่มากเกินไปอาจทำให้เกิดการสะสมความร้อน ในขณะที่ความถี่ต่ำอาจไม่สามารถจำลองสภาวะการล้าได้อย่างเพียงพอ ระบบขับเคลื่อนด้วยเซอร์โวของ LIB รักษาความแม่นยำของความถี่ภายใน±0.05 Hz.

    คำถามที่ 4: นโยบายการรับประกันและบริการหลังการขายของ LIB industry คืออะไร?

    LIB ให้การรับประกัน 3 ปี and การสนับสนุนทางเทคนิคตลอดอายุการใช้งานลูกค้าจะได้รับการตอบสนองทางเทคนิคที่รวดเร็ว การแก้ไขปัญหาระยะไกล การสนับสนุนอะไหล่ และบริการหลังการขายอย่างต่อเนื่องตลอดวงจรชีวิตของอุปกรณ์

    คำถามที่ 5: ห้องทดสอบหนึ่งเครื่องสามารถทำการทดสอบโอโซนทั้งแบบคงที่และไดนามิกได้หรือไม่?

    ได้ LIB สามารถกำหนดค่าห้องทดสอบโอโซนด้วยอุปกรณ์จับยึดแบบคงที่ แบบไดนามิก หรือระบบที่เปลี่ยนได้ ทำให้ห้องทดสอบหนึ่งเครื่องรองรับวิธีการทดสอบ ASTM D1149 ได้หลายวิธี
