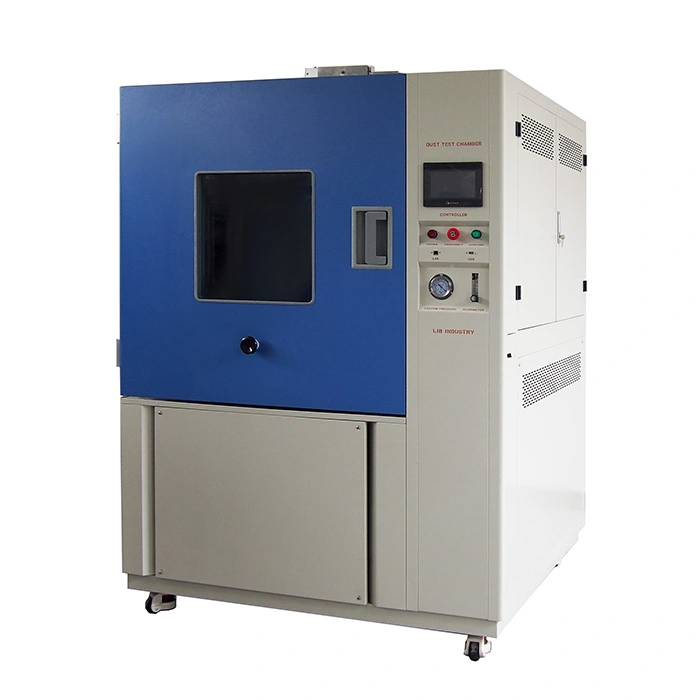

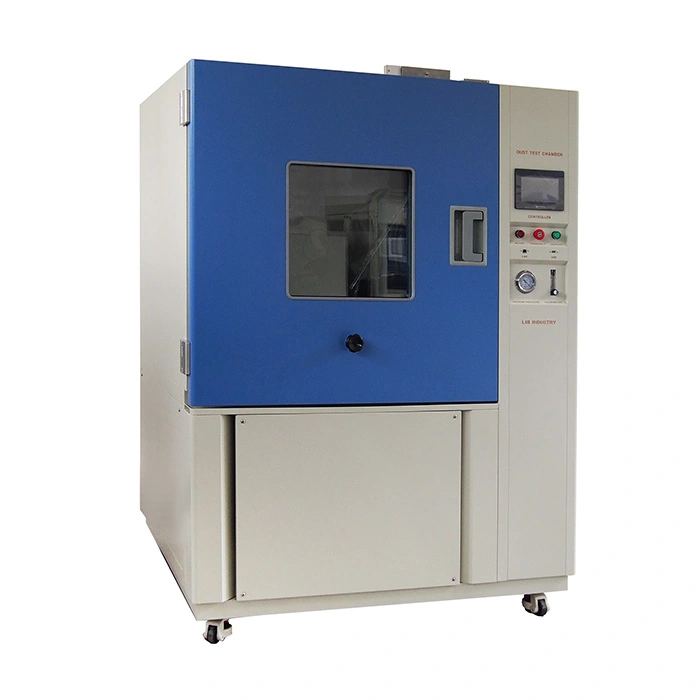

อุปกรณ์ทดสอบ IP66K

อุปกรณ์ทดสอบ IP66K ประกอบด้วยอุปกรณ์ทดสอบ IP6X และอุปกรณ์ทดสอบ IPX6K ตามลำดับสำหรับการทดสอบกันฝุ่นของเปลือกผลิตภัณฑ์ที่มีน้ำหนักไม่เกิน2กก. ~ 4กก./มม. ความเข้มข้นของฝุ่นและการทดสอบกันน้ำภายใต้ผลกระทบของไอพ่นน้ำแรงดันสูงระยะทาง2.5M ~ 3M.

มีอุปกรณ์ทดสอบ IP66K แบบมาตรฐานและแบบกำหนดเองรับใบเสนอราคาวันนี้


รุ่น: DI-800, DI-1000, DI-1500, DI-2000, R6K-1200

มาตรฐาน: IEC 60529, IP5X, IP6X, IPX5, IPX6, IPX6K,, IEC 60068-2-68, IEC 60598, MIL-STD-810G

คุณสมบัติและประโยชน์ของอุปกรณ์ทดสอบ IP66K

1.อุปกรณ์ทดสอบฝุ่นและอุปกรณ์ทดสอบกันน้ำมีระบบการไหลเวียน (รอบฝุ่นรอบน้ำ) ประหยัดทรัพยากรการทดสอบ

2.โปรแกรมทดสอบที่ตั้งโปรแกรมได้, การทดสอบอัตโนมัติเต็มรูปแบบ, ปรับปรุงประสิทธิภาพการทดสอบและป้องกันความเสียหายที่เกิดจากการผิดพลาด

3.โครงสร้างแบบบูรณาการที่มีความแข็งแรงสูงและวัสดุ SUS304อุปกรณ์สามารถทนต่อการกัดกร่อนของทรายและน้ำในระยะยาว

4.อุปกรณ์ทดสอบ IP66K สามารถใช้สำหรับการทดสอบผลิตภัณฑ์ได้หลากหลายรวมถึงอุปกรณ์อิเล็กทรอนิกส์ชิ้นส่วนรถยนต์โคมไฟฯลฯการใช้งานที่หลากหลาย


ข้อมูลจำเพาะของอุปกรณ์ทดสอบ IP6X

โมเดลโมเดลจำลอง

DI800

DI1000

DI1500

DI2000

ขนาดภายใน (มม.)

800*1000*1000

1000*1000*1000

1000*1500*1000

1000*2000*1000

ขนาดโดยรวม (มม.)

1040*1450*1960

1330*1450*1960

1330*1950*1990

1330*2450*1990

ปริมาณที่ใช้ได้ (L)

800

1000

1500

2000

ช่วงอุณหภูมิช่วง

โดยรอบ ~ + 50 ℃

ช่วงความชื้น

<30% RH

เส้นผ่านศูนย์กลางลวดปกติ

50um

ความกว้างที่กำหนดของช่องว่างระหว่างสายไฟ

75um

เวลาในการต่อสู้

0 ~ 99H59M

เวลาเป่าลม

0 ~ 99H59M

เต้าเสียบไฟฟ้าตัวอย่าง

16A ซ็อกเก็ตกันฝุ่น

ตัวควบคุมตัวควบคุม

ตัวควบคุมตะแกรงตาข่ายสัมผัส LCD สีที่สามารถตั้งโปรแกรมได้, การเชื่อมต่ออีเธอร์เน็ต

อุปกรณ์เพื่อความปลอดภัย

การป้องกันอุณหภูมิเกิน;

การป้องกันการรั่วไหลของโลกการป้องกันลำดับเฟส

วัสดุภายนอกอาคาร

แผ่นเหล็ก A3พร้อมเคลือบป้องกัน

วัสดุภายในอาคาร

SUS304สแตนเลสสตีล

การกำหนดค่ามาตรฐาน

ชั้นวางตัวอย่างใบปัดน้ำฝนแป้งฝุ่น (5kgs)

พาวเวอร์

AC380V 50Hz

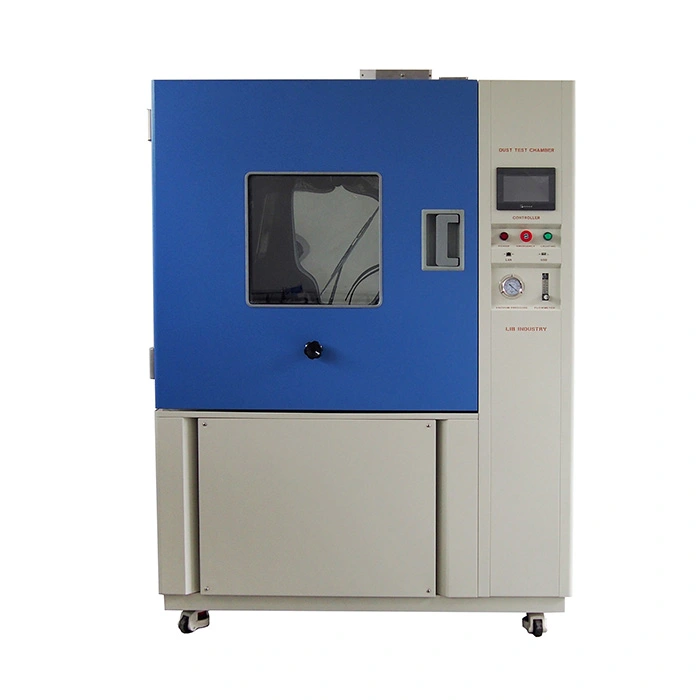

การกำหนดค่าอุปกรณ์ทดสอบ IP6X

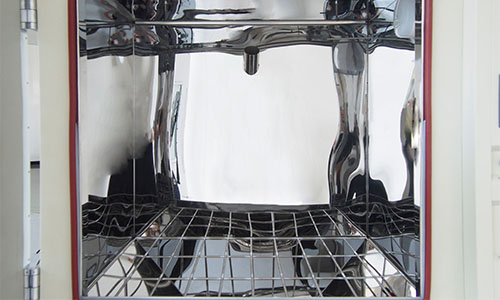

① ห้องทำงานของ

ฝุ่นออกมาจากด้านบนฝุ่นกลับมาจากด้านล่างและตัวอย่างสามารถแขวนไว้บนตัวยึดตัวอย่างเพื่อการสัมผัสกับฝุ่นที่ครอบคลุมมากขึ้น

แสงหน้าต่างสังเกตการณ์แปรงฝุ่นสำหรับตรวจสอบกระบวนการทดสอบ

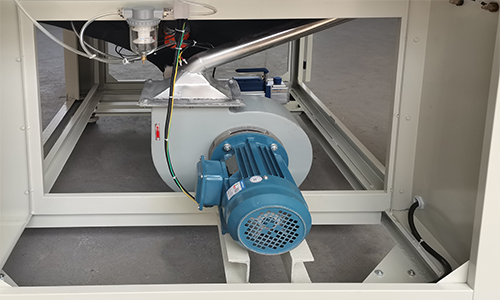

② ระบบหมุนเวียนฝุ่น

ประกอบด้วยพัดลมหมุนเวียนเก็บฝุ่นและมอเตอร์สั่นสะเทือน พัดลมแบบแรงเหวี่ยงช่วยขับเคลื่อนการไหลของอากาศเป็นรูปตัว O ฝุ่นที่ตกลงมาจากห้องทำงานโดยธรรมชาติจะถูกเก็บไว้ในที่เก็บฝุ่น

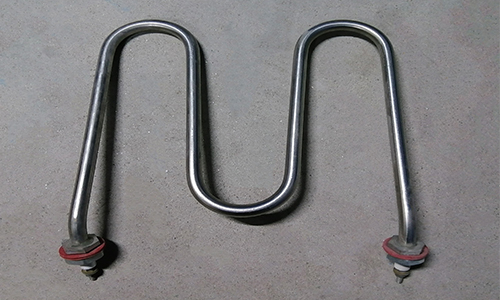

③ ระบบทำความร้อน

ท่อความร้อนร้อนฝุ่นที่กรองโดยเส้นผ่านศูนย์กลางลวดคือ50&mu;m ขนาดหน้าจอ75&mu;m เพื่อป้องกันไม่ให้ทรายและฝุ่นเกาะติด

นอกจากนี้ยังให้ความร้อนสำหรับห้องทำงาน

④ ระบบควบคุม

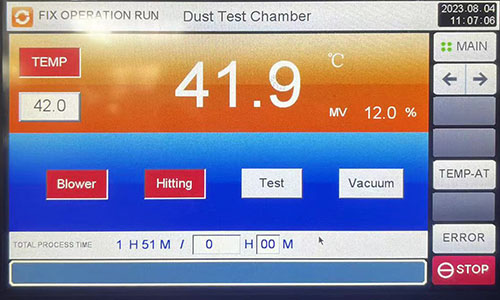

โปรแกรม PLC ควบคุมหน้าจอ LCD สามารถใช้งานและตั้งค่าขั้นตอนการทดสอบและพารามิเตอร์




ฮูดดี้

ข้อมูลจำเพาะของอุปกรณ์ทดสอบ IPX6K

โมเดลโมเดลจำลอง

R6K-1200

ขนาดภายใน (มม.)

1000*1200*1000 D * W * H

ขนาดโดยรวม (มม.)

1150*3550*2100 D * W * H

ปริมาณภายใน (L)

1200

ตัววัดพารามิเตอร์

เส้นผ่าศูนย์กลางแพลตฟอร์มการทดสอบ

600มม.

ความเร็วของแท่นทดสอบ

5 ± 1 r.p.m

โหลดจานเสียง

50kgs

ความสูงของแท่นทดสอบ

200-400มม. (ปรับได้)

IPX6K



เส้นผ่าศูนย์กลางภายในของหัวฉีด

6.3มม.

อัตราการไหลของน้ำ

>

75ลิตร/นาที +/- 5%

แรงดันน้ำน้ำ

1000 kPa

ระยะห่างจาก

การฉีดพ่นน้ำไปยังตัวอย่าง

ระหว่าง2.5เมตรถึง3เมตร

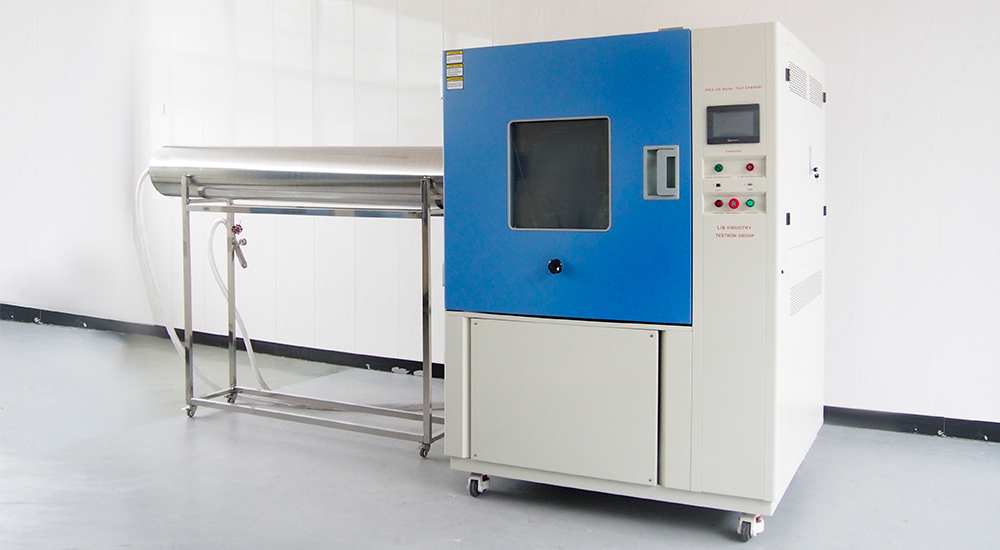

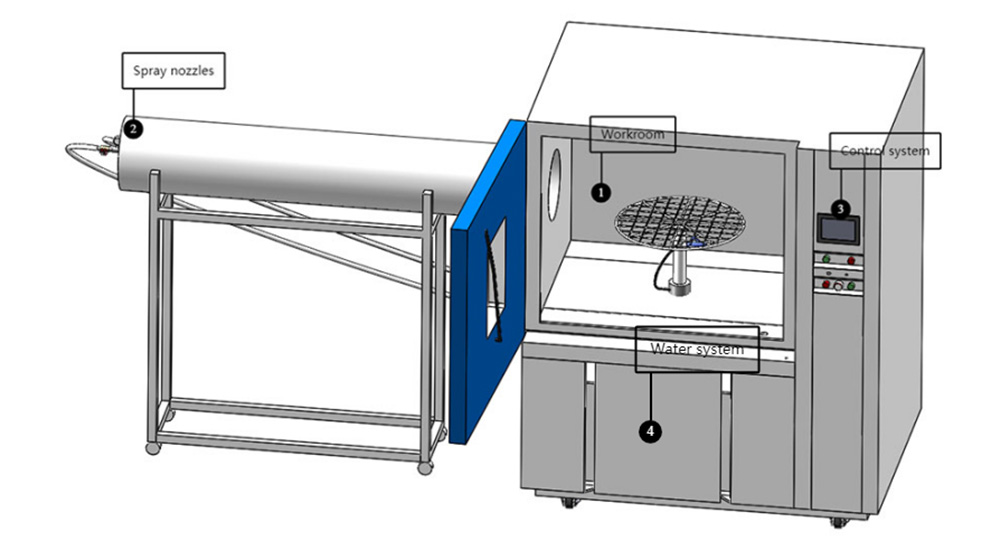

การกำหนดค่าอุปกรณ์ทดสอบ IPX6K

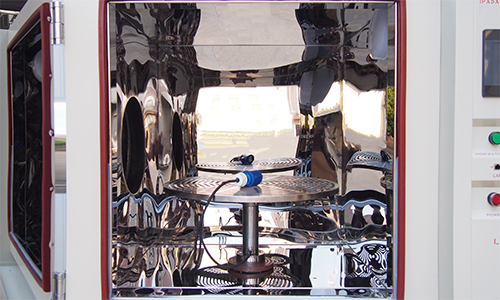

① ห้องทำงานของ

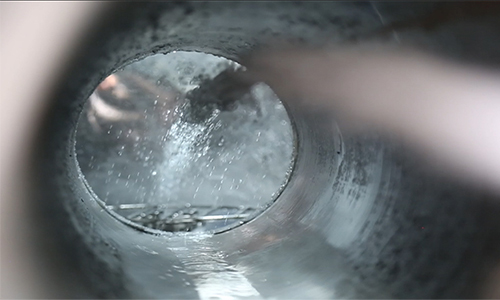

น้ำที่มีช่วง2.5m ถึง3M ฮิตตัวอย่างบนแผ่นเสียงจากด้านซ้ายที่มีความสูงปรับและความเร็ว1ถึง7R/นาที

ห้องทำงาน SUS304ทนต่อแรงกระแทกน้ำแรงดันสูงและการกัดกร่อน



② หัวฉีด

พร้อมกับหัวฉีด IPX5และ IPX6สามารถทดสอบระดับการกันน้ำได้สองระดับ

หัวฉีดติดตั้งเครื่องวัดการไหลอัตราการไหลจะถูกควบคุมอย่างแม่นยำที่75L/นาที ± 5% และแรงดันหัวฉีด1000kPa

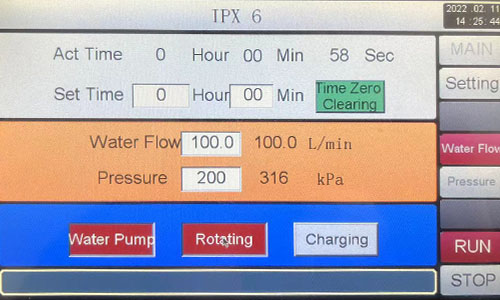

③ ระบบควบคุม

ตัวควบคุมโปรแกรม PLC พร้อมหน้าจอสัมผัสสามารถตั้งค่าพารามิเตอร์การทดสอบเช่นเวลาสเปรย์การไหลของน้ำแรงดันน้ำความเร็วตารางตัวอย่างฯลฯในขณะที่การตรวจสอบพารามิเตอร์กระบวนการทดสอบแบบเรียลไทม์

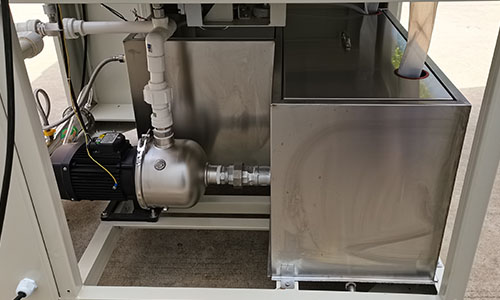

④ ระบบน้ำ

รวมทั้งถังเก็บน้ำปั๊มน้ำตัวกรองเซ็นเซอร์

ถังเก็บน้ำกรองปั๊มให้ความดันกับหัวฉีดและเซ็นเซอร์ตรวจสอบการไหล




แอลทีมจะส่งรายละเอียดและใบเสนอราคาให้คุณวันนี้
