เครื่องทดสอบแรงกระแทกความร้อนแบบสองโซนสำหรับเซลล์แบตเตอรี่: เพื่อความปลอดภัยและความน่าเชื่อถือ

Sep 05 2025
Table of Content [Hide]

    บทนำนำ

    แบตเตอรี่จะต้องยังคงปลอดภัยและเชื่อถือได้แม้ภายใต้การแกว่งอุณหภูมิอย่างฉับพลัน-จากการแช่แข็งเย็นความร้อนที่แผดเผา เพื่อให้แน่ใจว่านี่ผู้ผลิตได้หันไปใช้เครื่องทดสอบแรงกระแทกจากความร้อนซึ่งจะจำลองการเปลี่ยนสภาพที่ร้อนถึงเย็นมากในห้องปฏิบัติการ เครื่องทดสอบความร้อนช็อตสองโซนมีประสิทธิภาพโดยเฉพาะอย่างยิ่งสำหรับเซลล์แบตเตอรี่ยกเลิกจุดอ่อนและความทนทานในการตรวจสอบ

    บทความนี้อธิบายวิธีการทำงานของเทคโนโลยีและวิธีการห้องช็อตความร้อนให้โซลูชั่นที่แม่นยำและปรับแต่งได้


    เครื่องทดสอบความร้อนช็อตสองโซนคืออะไร?

    เครื่องทดสอบความร้อนช็อตเป็นอุปกรณ์ในห้องปฏิบัติการที่ตัวอย่างการเปลี่ยนแปลงของอุณหภูมิอย่างฉับพลันจำลองความเครียดในโลกแห่งความเป็นจริงที่เกิดขึ้นเมื่อวัสดุหรือส่วนประกอบสัมผัสกับการเปลี่ยนอย่างรวดเร็วระหว่างสภาพแวดล้อมที่ร้อนและเย็น

    การออกแบบสองโซน:ในการกำหนดค่านี้ห้องประกอบด้วยโซนร้อนและโซนเย็น ตัวอย่างจะถูกถ่ายโอนโดยอัตโนมัติระหว่างสองสภาพแวดล้อม

    อุณหภูมิสุดขั้ว:โซนเย็นสามารถเข้าถึง-75 °C ในขณะที่โซนร้อนสามารถเข้าถึง220 °C

    ความแม่นยำของวงจร:การจับเวลาและการควบคุมที่แม่นยำช่วยให้มั่นใจได้ว่าได้ผลลัพธ์ที่ทำซ้ำได้ซึ่งเป็นสิ่งสำคัญสำหรับผลิตภัณฑ์ที่สำคัญด้านความปลอดภัยเช่นแบตเตอรี่


    พารามิเตอร์ห้องช็อตความร้อน

    มีช่วงของรูปแบบที่เหมาะสมสำหรับเซลล์แบตเตอรี่ขนาดเล็กถึงโมดูล EV ขนาดใหญ่ ด้านล่างนี้คือการกำหนดค่าทั่วไปสำหรับเครื่องทดสอบความร้อนแบบสองโซน:

    ตัววัดพารามิเตอร์

    ข้อมูลจำเพาะ

    ช่วงอุณหภูมิ (โซนเย็น)

    -70 °C ไปยังโดยรอบ

    ช่วงอุณหภูมิ (โซนร้อน)

    °C โดยรอบถึง200

    เวลาโอนถ่าย

    ≤ 10วินาที

    เวลาพักฟื้น

    ≤ 5นาที

    ความจุของตะกร้า

    20กก. ~ 60กก. (ปรับแต่งได้)

    ทดสอบปริมาณห้อง

    505L-(ขนาดที่กำหนดเอง)

    ระบบควบคุมควบคุม

    อินเตอร์เฟซหน้าจอสัมผัส PLC

    คุณสมบัติด้านความปลอดภัย

    การป้องกันอุณหภูมิเกิน, การเชื่อมต่อประตู, การหยุดฉุกเฉิน

    นอกจากนี้ยังมีการออกแบบที่กำหนดเองช่วยให้ลูกค้าสามารถปรับขนาดห้องความเร็วในการถ่ายโอนหรือเพิ่มคุณสมบัติด้านความปลอดภัยพิเศษขึ้นอยู่กับประเภทแบตเตอรี่และความต้องการด้านกฎระเบียบ

    กระบวนการทดสอบการกระแทกด้วยความร้อนของเซลล์แบตเตอรี่

    เมื่อทดสอบลิเธียมไอออนหรือแบตเตอรี่ขั้นสูงอื่นๆเครื่องทดสอบความร้อนจะเป็นไปตามกระบวนการที่มีโครงสร้าง:

    • การเตรียมตัวอย่าง

    เซลล์แบตเตอรี่ได้รับการปรับสภาพล่วงหน้าและชาร์จเต็มตามข้อกำหนด IEC 62660หรือ UN 38.3

    • รอบการทดสอบ

    ตัวอย่างถูกวางไว้ในตะกร้าโอน

    มันสัมผัสสลับไปยังโซนเย็น (-40 °C ถึง-70 °C) และโซนร้อน (75 °C ถึง150 °C)

    การถ่ายโอนระหว่างโซนใช้เวลาน้อยกว่า10วินาทีเพื่อทำซ้ำการเปลี่ยนแปลงด้านสิ่งแวดล้อมอย่างฉับพลัน

    • จำนวนรอบ

    โดยปกติ50-100รอบขึ้นอยู่กับมาตรฐานหรือความต้องการเฉพาะของลูกค้า

    • ตรวจสอบการตรวจสอบ

    เซ็นเซอร์อุณหภูมิแรงดันไฟฟ้าและกระแสจะถูกบันทึกอย่างต่อเนื่อง

    เครื่องทดสอบจะตรวจสอบอาการบวมการระบายอากาศหรือการรั่วไหลที่ผิดปกติ

    • การประเมินหลังการทดสอบ

    เซลล์ได้รับการตรวจสอบความเสียหายทางกลการรั่วไหลของอิเล็กโทรไลต์ความต้านทานภายในและการเก็บรักษาความจุ

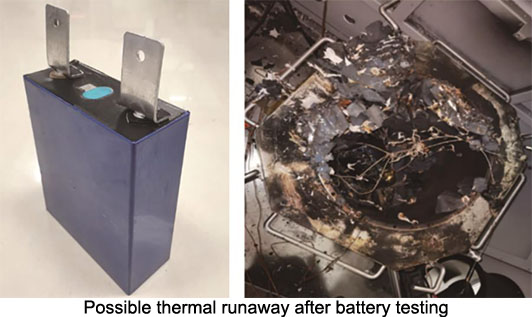

    lib_two_zone_thermal_shock_tester_for_battery_cells_ensuring_safety_and_reliability3.jpg

    มาตรฐานและการปฏิบัติตามข้อกำหนด

    ห้องช็อตความร้อนของ WL สอดคล้องกับมาตรฐานการทดสอบระหว่างประเทศทำให้เหมาะสำหรับอุตสาหกรรมที่มีการควบคุม:

    UN 38.3-การทดสอบความปลอดภัยสำหรับแบตเตอรี่ลิเธียมในระหว่างการขนส่ง

    IEC 62660-2-เซลล์ลิเธียมไอออนรองสำหรับการขับเคลื่อนของยานพาหนะไฟฟ้า

    J2464 SAE-การทดสอบการใช้แบตเตอรี่รถยนต์ไฟฟ้าในทางที่ผิด

    MIL-STD-883-การทดสอบความร้อนช็อตสำหรับชิ้นส่วนอิเล็กทรอนิกส์

    ตามมาตรฐานที่ได้รับการยอมรับเหล่านี้ผู้ผลิตสามารถมั่นใจได้ถึงการปฏิบัติตามข้อกำหนดระดับโลกในขณะที่เพิ่มความปลอดภัยและการตรวจสอบประสิทธิภาพ


    การใช้งานนอกเหนือจากแบตเตอรี่

    ในขณะที่การทดสอบแบตเตอรี่เป็นหนึ่งในการใช้งานที่สำคัญที่สุดเครื่องทดสอบแรงกระแทกด้วยความร้อนนั้นใช้งานได้หลากหลายในอุตสาหกรรม:

    อิเล็กทรอนิกส์: ข้อต่อประสานบอร์ด PCB และตัวเชื่อมต่อ

    ยานยนต์: ECUs เซ็นเซอร์และโมดูลควบคุม

    การบินและอวกาศและการป้องกัน: วัสดุและส่วนประกอบที่สัมผัสกับสภาพอากาศที่รุนแรง

    อุปกรณ์การแพทย์: มั่นใจได้ถึงประสิทธิภาพที่มั่นคงภายใต้ความเครียดจากความร้อน


    สรุปสรุปแล้ว

    เครื่องทดสอบความร้อนช็อตสองโซนเป็นสิ่งที่ขาดไม่ได้สำหรับการสร้างความมั่นใจในความปลอดภัยความทนทานและประสิทธิภาพของเซลล์แบตเตอรี่และส่วนประกอบที่สำคัญอื่น โดยการจำลองการเปลี่ยนภาพที่ร้อนต่อความเย็นอย่างรวดเร็วจะเปิดเผยจุดอ่อนที่ซ่อนอยู่และช่วยให้มั่นใจได้ว่าสอดคล้องกับมาตรฐานสากล

    โซลูชัน Thermal shock Chamber รวมวิศวกรรมที่แม่นยำระบบการถ่ายโอนที่รวดเร็วและปรับแต่งได้อย่างยืดหยุ่น.ค่าาา ไม่ว่าจะเป็นเซลล์เหรียญขนาดเล็กหรือโมดูล EV ขนาดใหญ่ Li มอบอุปกรณ์ชั้นนำของอุตสาหกรรมเพื่อช่วยให้ผู้ผลิตบรรลุความปลอดภัยและความน่าเชื่อถือในระดับสูงสุด
