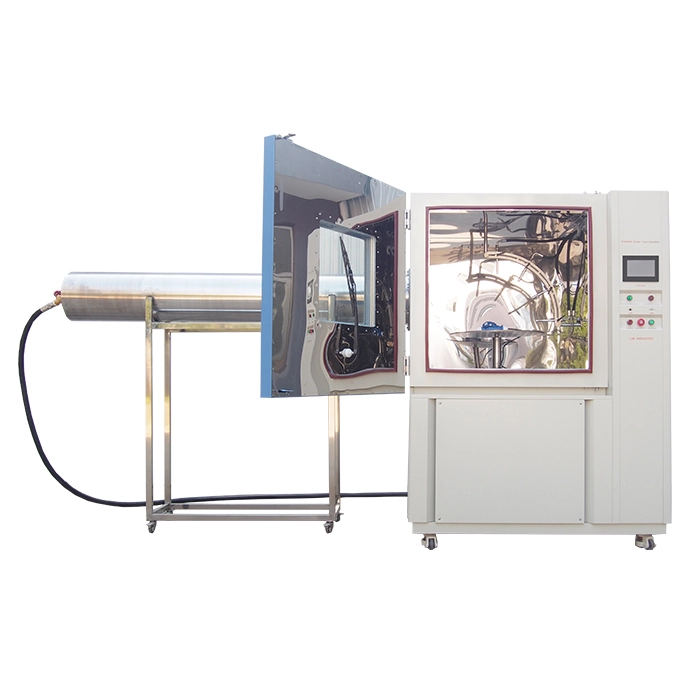

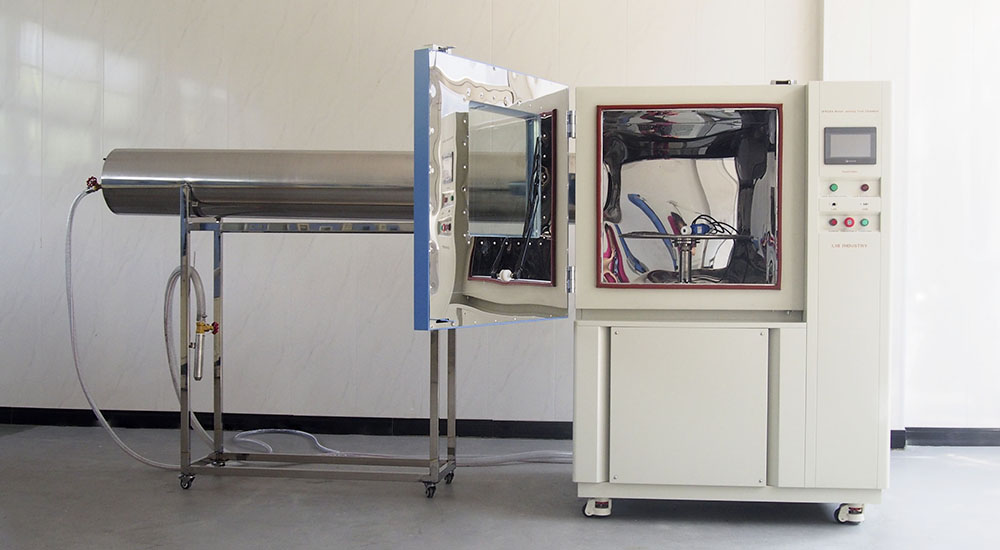

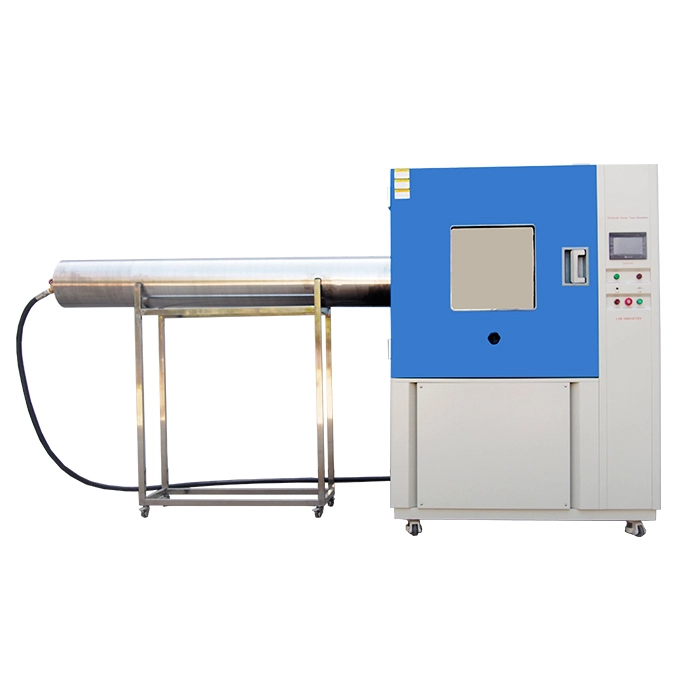

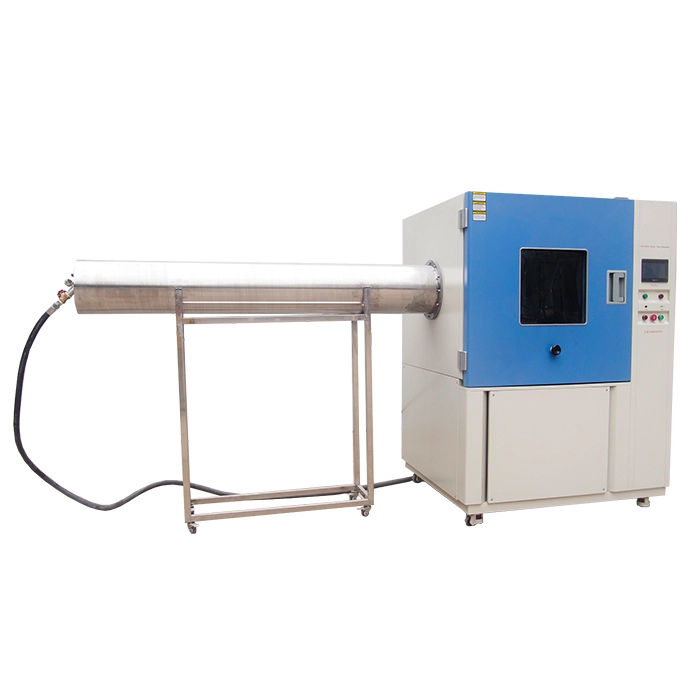

เครื่องทดสอบ IP6K9K

เครื่องทดสอบ IP6K9K ใช้เพื่อทดสอบระดับการป้องกันของตัวเรือนผลิตภัณฑ์ 6บ่งชี้การฉีดพ่นน้ำที่แข็งแกร่งและ K หมายถึงความเข้มของการฉีดพ่นน้ำที่สูงขึ้น 9K เป็นหลักในการจำลองการทดสอบการป้องกันอุณหภูมิสูง88 ℃ และ8000-10000kpa น้ำแรงดันสูง

เครื่องทดสอบ IPX6K9K เป็นอุปกรณ์ระดับมืออาชีพที่สามารถทดสอบได้ว่าเปลือกผลิตภัณฑ์ตรงตามข้อกำหนดของระดับการป้องกัน IPX6K9K หรือไม่

รุ่น: R6K9K-1200

มาตรฐาน: IEC 60529, IPX6K, IPX9K, ISO20653, IEC 60068-2-68, IEC 60598, MIL-STD-810G, gjb 150.8-86

คุณสมบัติและประโยชน์ของเครื่องทดสอบ IP6K9K

1.จำลองสถานการณ์น้ำในสภาพอากาศเลวร้ายเช่นฝนตกหนักและตรวจสอบความสามารถในการป้องกันของผลิตภัณฑ์ภายใต้อุณหภูมิสูงและการฉีดน้ำแรงดันสูง

2.แรงดันน้ำที่ถูกต้องและการควบคุมการไหลของน้ำสามารถผลิตที่มั่นคงและตอบสนองความต้องการมาตรฐานของแรงดันน้ำสูงแรงดันน้ำทั่วไประหว่าง8000-10000kPa การควบคุมการไหลของน้ำที่14-16L/นาที

3.ค่ะที่อยู่อาศัยที่แข็งแกร่ง4mm เหล็ก A3และการออกแบบโครงสร้างที่มั่นคงสามารถทนต่อผลกระทบของผลกระทบสเปรย์แรงดันสูงและการสั่นสะเทือนที่เป็นไปได้ในระหว่างกระบวนการทดสอบ, เพื่อให้มั่นใจถึงประสิทธิภาพการทำงานที่มั่นคงของอุปกรณ์ในระหว่างการใช้งานในระยะยาว

4.เครื่องทดสอบ IP6K9K เพื่อให้เกิดการทำงานอัตโนมัติผู้ใช้จะต้องวางตัวอย่างบนแพลตฟอร์มการทดสอบและตั้งค่าพารามิเตอร์การทดสอบอุปกรณ์สามารถดำเนินการทดสอบได้โดยอัตโนมัติ

ข้อมูลจำเพาะของเครื่องทดสอบ IP6K9K

โมเดลโมเดลจำลอง

R6K9K-1200

ขนาดภายใน (มม.)

1000*1200*1000 D * W * H

ขนาดโดยรวม (มม.)

1150*3550*2100 D * W * H

ปริมาณภายใน (L)

1200

ตัววัดพารามิเตอร์

เส้นผ่าศูนย์กลางแพลตฟอร์มการทดสอบ

600มม.

ความเร็วของแท่นทดสอบ

5 ± 1 r.p.m

โหลดจานเสียง

50kgs

ความสูงของแท่นทดสอบ

200-400มม. (ปรับได้)

IPX6K

เส้นผ่าศูนย์กลางภายในของหัวฉีด

6.3มม.

อัตราการไหลของน้ำ

75ลิตร/นาที +/- 5%

แรงดันน้ำน้ำ

1000 kPa

ระยะห่างจาก

การฉีดพ่นน้ำไปยังตัวอย่าง

ระหว่าง2.5เมตรถึง3เมตร

IPX9K

มุมสเปรย์น้ำ

0 °, 30 °, 60 °, 90 °

อุณหภูมิสเปรย์น้ำ

โดยรอบ ~ + 88 ℃ (ปรับได้)

หัวฉีดสเปรย์

สี่30วินาทีในแต่ละตำแหน่ง

ระยะห่างจาก

การฉีดพ่นน้ำไปยังตัวอย่าง

10 ~ 15ซม. ค่ะ

แรงดันน้ำน้ำ

8000-10000 kPa (ปรับได้)

อัตราการไหลของน้ำ

14L-16L/นาที

เซนเซอร์อุณหภูมิ

PT100Ω ต้านทานแพลตตินัม PTR/MV A-Class

องค์ประกอบของเครื่องทำความร้อน

ฮีตเตอร์ nichrome

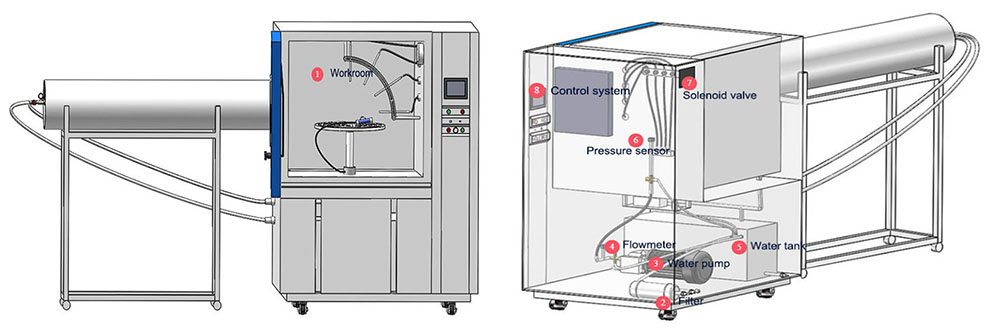

การกำหนดค่าเครื่องทดสอบ IP6K9K

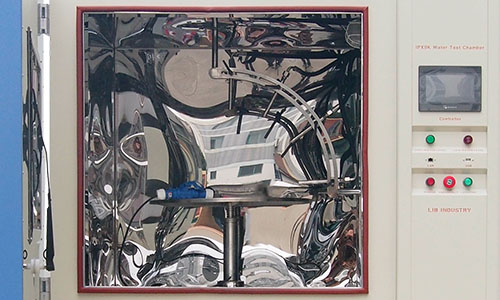

① ห้องทำงานของ

ทำจากแผ่นสแตนเลส SUS304ซึ่งมีความต้านทานการกัดกร่อนที่ดีและป้องกันการเกิดสนิม

หัวฉีด6K ที่มีเส้นผ่าศูนย์กลาง12.5มม. เพื่อผลิตสเปรย์ที่แข็งแกร่งตั้งอยู่ที่ด้านซ้ายของท่อและหัวฉีด9K ตั้งอยู่ภายในห้องทำงานที่มี4มุมสเปรย์0 °, 30 ° 60 ° 90 ° หัวฉีดทำจากสแตนเลสเพื่อป้องกันการเกิดสนิม

แผ่นเสียงเป็นอุปกรณ์ที่มีแหล่งจ่ายไฟกันน้ำความเร็วในการหมุนและความสูงของแผ่นเสียงตัวอย่างสามารถปรับได้

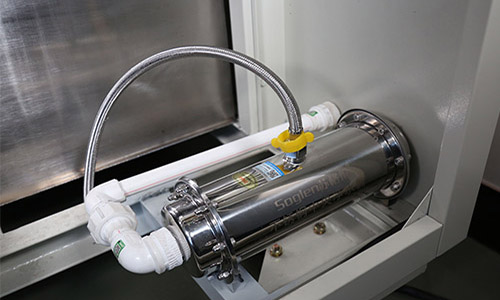

② ตัวกรอง

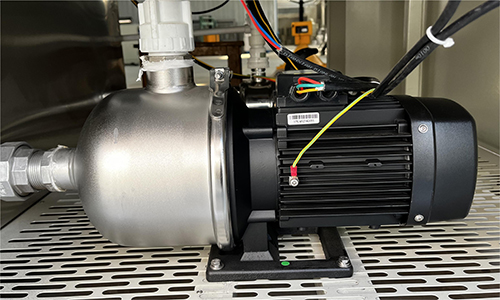

③ ③ปั้มน้ำให้พลังงานสเปรย์น้ำเพื่อให้น้ำสามารถขับออกจากหัวฉีดที่มีแรงดันเพียงพอip69k_test_chamber11.jpg

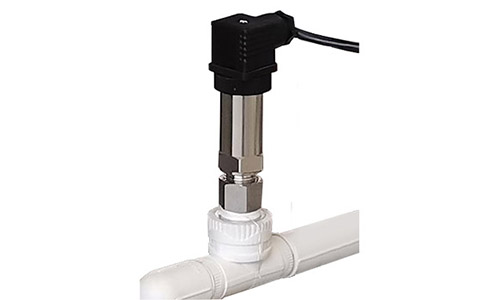

④ ④เครื่องวัดการไหล

วัดอัตราการไหลของน้ำเพื่อให้แน่ใจว่าอัตราการไหลของสเปรย์ตรงตามข้อกำหนดของ IPX6 100 ± 5 (ลิตร/นาที) และ IPX9K 14 ~ 16L/นาทีipx6k_test_chamber13.jpg

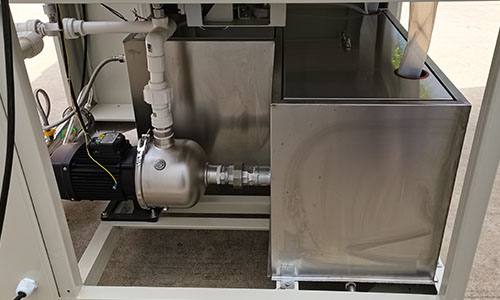

⑤ ⑤ถังเก็บน้ำ

เก็บน้ำทดสอบการใช้เซ็นเซอร์ระดับของเหลวการตรวจสอบระดับน้ำในถังแบบเรียลไทม์ip69k_test_chamber9.jpg

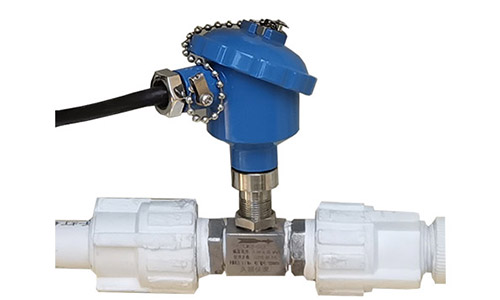

⑥ เซ็นเซอร์ความดัน

วัดค่าความดันได้อย่างถูกต้องหัววัดความดันมีความต้านทานต่อแรงดันสูงipx6k_test_chamber14.jpg

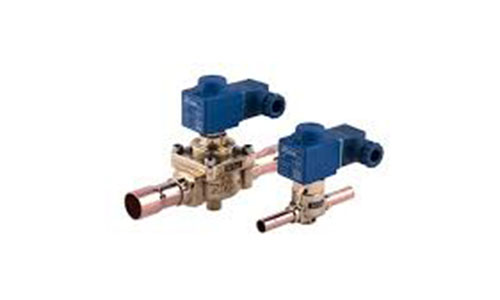

ฮูดดี้วาล์วขดลวดแม่เหล็กไฟฟ้า

วาล์วขดลวดแม่เหล็กไฟฟ้าสามารถตอบสนองต่อคำแนะนำของระบบควบคุมได้อย่างรวดเร็วและแม่นยำและควบคุมการไหลของน้ำipx6k_test_chamber15.jpg

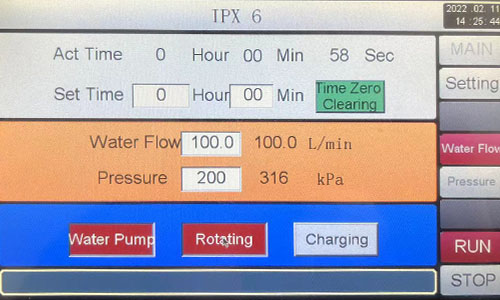

ฮูดดี้ระบบควบคุมควบคุม

แผงควบคุมหน้าจอสัมผัสสะดวกสำหรับผู้ใช้ในการตั้งค่าพารามิเตอร์การทดสอบ (เช่นเวลาสเปรย์อุณหภูมิของน้ำความเร็วแผ่นเสียงฯลฯ) เริ่มต้นและหยุดการทดสอบดูผลการทดสอบip69k_test_chamber10.jpg
