ความแม่นยำในขนาดเล็ก: บทบาทที่เป็นเอกลักษณ์ของห้องความชื้นอุณหภูมิขนาดเล็กในการทดสอบไมโครอิเล็กทรอนิกส์

Aug 08 2025

Table of Content [Hide]

ในยุคที่ชิ้นส่วนอิเล็กทรอนิกส์มีขนาดเล็กลงอย่างรวดเร็วการทดสอบด้านสิ่งแวดล้อมต้องมีวิวัฒนาการเพื่อตอบสนองขนาดและความไวของอุปกรณ์ที่ได้รับการพัฒนา ในขณะที่ห้องความชื้นอุณหภูมิแบบดั้งเดิมเป็นเครื่องมือที่มีประสิทธิภาพพวกเขามักจะมีขนาดใหญ่และไม่มีประสิทธิภาพเมื่อจัดการกับตัวอย่างขนาดเล็กเช่นชิป IC, เซ็นเซอร์ MEMS หรือ Micro pcbs.

นี่คือ wib'sห้องอุณหภูมิความชื้นขนาดเล็กโดดเด่น-ไม่เพียงแต่ในขนาดแต่ในวัตถุประสงค์ที่สร้างขึ้นประสิทธิภาพ

เหมาะสำหรับอุปกรณ์ขนาดเล็ก: ทำไม MINI Chambers Matter

ส่วนประกอบขนาดเล็กมีความคลาดเคลื่อนที่แม่นยำและต้องการสภาพแวดล้อมการทดสอบที่แม่นยำอย่างเท่าเทียมกัน ห้องขนาดเต็มไม่เพียงแต่เปลืองพลังงานและพื้นที่ในห้องปฏิบัติการเท่านั้นแต่ยังเสี่ยงต่อผลลัพธ์ที่ไม่ถูกต้องเนื่องจากกระแสลมขนาดใหญ่และฝนตกช้าเมื่อทดสอบมวลชนขนาดเล็กมาก

ห้องมินิแอลได้รับการออกแบบมาโดยเฉพาะสำหรับ:
-การควบคุมการไหลของอากาศที่กำหนดเป้าหมายเหมาะสำหรับโซนทดสอบขนาดเล็ก
-ตอบสนองความร้อนได้เร็วขึ้นสำหรับตัวอย่างน้อยที่สุด
-การออกแบบที่มีประสิทธิภาพพื้นที่สำหรับเดสก์ท็อปหรือการบูรณาการแบบตั้งโต๊ะ
-การควบคุมความชื้นที่ดีโดยไม่ต้องอิ่มตัวเกินหรือใช้บนพื้นผิวขนาดเล็ก

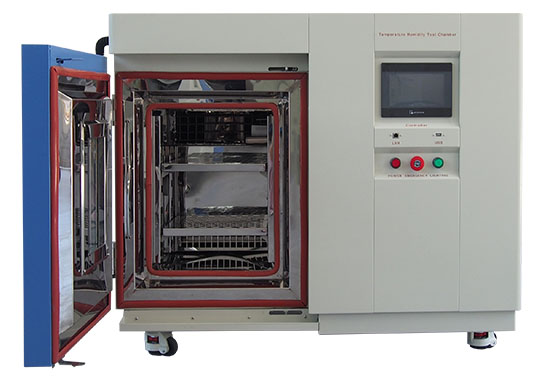

precision_in_small_scale_the_unique_role_of_mini_temperature_humidity_chambers_in_microelectronics_testing1.jpg

ทำให้เป็นเครื่องมือที่เหมาะสำหรับห้องปฏิบัติการ R & D และ QA ที่ทำงานร่วมกับไมโครอิเล็กทรอนิกส์ที่สำคัญ

การประยุกต์ใช้ในโลกแห่งความเป็นจริง: การทดสอบเซ็นเซอร์ความดัน MEMS ตามมาตรฐาน JEDEC

ส่วนประกอบการทดสอบ	เซ็นเซอร์ความดัน MEMS (ใช้ในการควบคุมยานยนต์และอุตสาหกรรม)
วัตถุประสงค์การทดสอบ	เพื่อตรวจสอบความน่าเชื่อถือในระยะยาวภายใต้ความผันผวนของความชื้นและความเครียดจากความร้อน
อ้างอิงมาตรฐาน	JEDEC JESD22-A104D (ปั่นจักรยานด้วยอุณหภูมิ) + JESD22-A101C (การทดสอบอายุการใช้งานความชื้นคงที่)

ขั้นตอนการทดสอบโดยใช้ห้องความชื้นอุณหภูมิขนาดเล็ก:
1.การติดตั้ง:

เซ็นเซอร์จะถูกวางไว้อย่างปลอดภัยบนถาดที่กำหนดเองภายในห้องขนาดเล็ก50L
2.อุณหภูมิขี่จักรยาน:
-จาก-40 °C ถึง + 125 °C
-เวลาที่อาศัยอยู่: 10นาทีที่สุดขั้ว
-รอบทั้งหมด: 1000
3.การสัมผัสความชื้น (การทดสอบ85/85):
-85 °C, 85% RH เป็นเวลา1000ชั่วโมง
-ต่อ JESD22-A101C
4.การประเมินหลังการทดสอบ:

เซนเซอร์ดริฟท์และความสมบูรณ์ของบรรจุภัณฑ์ถูกวัด

ทำไมห้องมินิจึงเหมาะ:

ห้องขนาดเล็กช่วยให้มั่นใจได้ถึงความสม่ำเสมอของความร้อนที่แน่นและการควบคุม RH ที่มั่นคงแม้จะมีมวลทดสอบน้อยที่สุด อัตราทางลาดที่รวดเร็วช่วยลดเวลาที่ไม่มีการผลิตในขณะที่ขนาดกะทัดรัดช่วยลดการใช้พลังงานได้มากกว่า30% เมื่อเทียบกับห้องมาตรฐาน

คุณสมบัติทางเทคนิคที่เป็นเอกลักษณ์ของหุ่นยนต์วัดอุณหภูมิความชื้นขนาดเล็กเฟอร์

ฟีเจอร์	เอกลักษณ์สำหรับการทดสอบขนาดเล็ก
ระบบการไหลเวียนของอากาศขนาดเล็ก	ป้องกันการอบแห้งหรือการควบแน่นในตัวอย่างที่ละเอียดอ่อน
การควบคุม RH ที่เสถียร ± 2.5%	จำเป็นสำหรับอุปกรณ์อิเล็กทรอนิกส์อิมพีแดนซ์สูงเช่นเซ็นเซอร์และไอซี
อัตราทางลาดด่วน	การเปลี่ยนอุณหภูมิที่เร็วขึ้นลดระยะเวลาการทดสอบ
ตัวยึดตัวอย่างโมดูลาร์	กำหนดค่าได้ง่ายสำหรับรูปร่าง/ขนาดของชิ้นส่วนขนาดเล็กที่แตกต่างกัน
USB + Ethernet Data Export	มีประโยชน์สำหรับการบันทึกข้อมูลการทดสอบความน่าเชื่อถือในระยะยาว

สถานการณ์การใช้งานจริง

-IC บรรจุภัณฑ์ความไวต่อความชื้นต่อ IPC/JEDEC J-STD-020
-การทดสอบเซ็นเซอร์แบบยืดหยุ่นภายใต้ความชื้นสูงแบบวนรอบ
-PCB ขนาดเล็กความร้อนช็อกความน่าเชื่อถือ
-คุณสมบัติ microdevice ทางการแพทย์ที่มีความคลาดเคลื่อนทางความร้อนที่เข้มงวด
-การทดสอบอุปกรณ์อิเล็กทรอนิกส์ที่สวมใส่ได้พร้อมตัวอย่างแบทช์จำกัด

สรุปสรุปแล้ว

เมื่อเทคโนโลยีเคลื่อนไปยังส่วนประกอบที่เล็กกว่าและซับซ้อนกว่าห้องความชื้นอุณหภูมิขนาดเล็กของไบีให้แพลตฟอร์มการทดสอบที่มีความแม่นยำสูงและมีประสิทธิภาพสูงซึ่งปรับให้เหมาะกับไมโครอิเล็กทรอนิกส์ ด้วยการปฏิบัติตามมาตรฐาน JEDEC, IPC และเกรดยานยนต์จึงเป็นพันธมิตรที่เชื่อถือได้ในการรับรองว่าส่วนประกอบขนาดเล็กของคุณทำงานได้อย่างน่าเชื่อถือโดยไม่คำนึงถึงสิ่งแวดล้อม
หากคุณกำลังทดสอบส่วนประกอบที่พอดีกับฝ่ามือคุณต้องมีห้องที่เหมาะกับความท้าทายได้อย่างแม่นยำAT inquiry@libtestchamber.comเพื่อรับข้อมูลจำเพาะเพิ่มเติม
