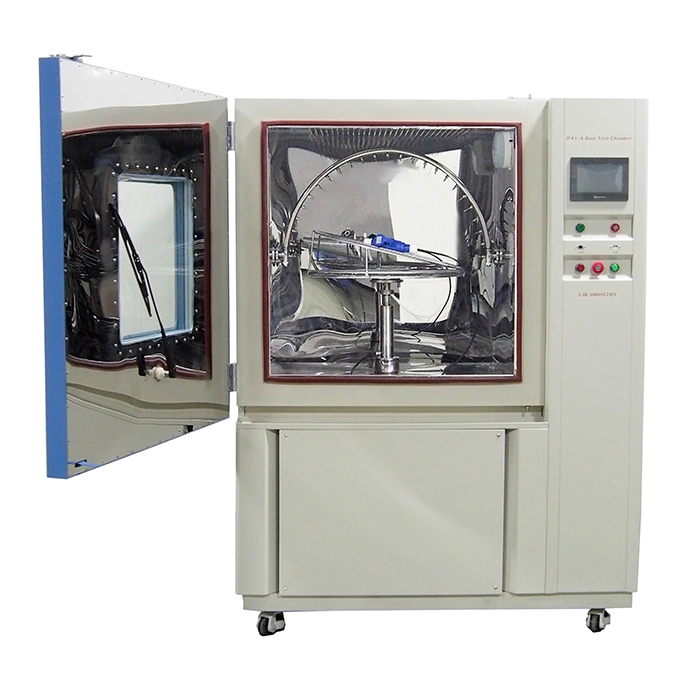

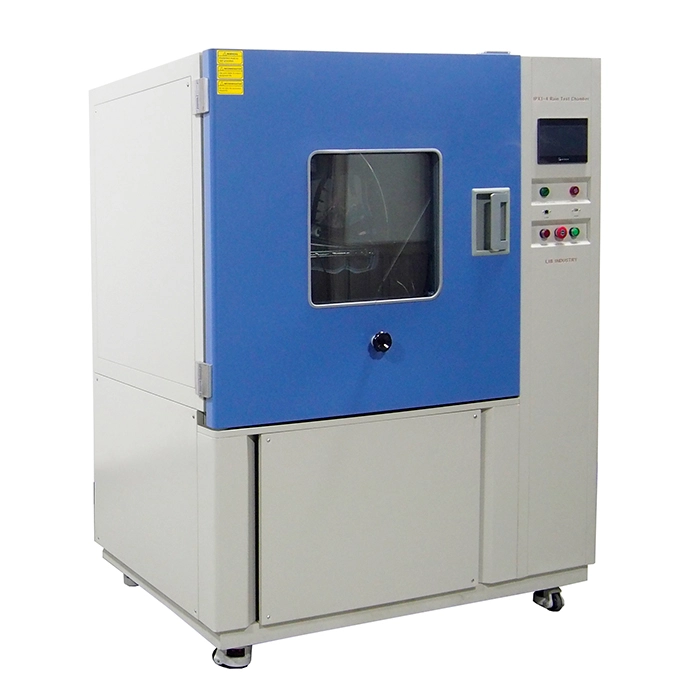

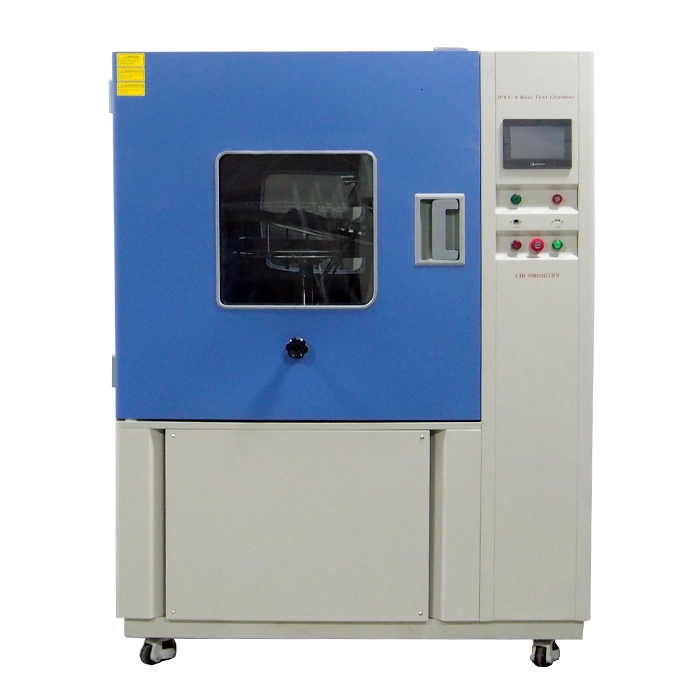

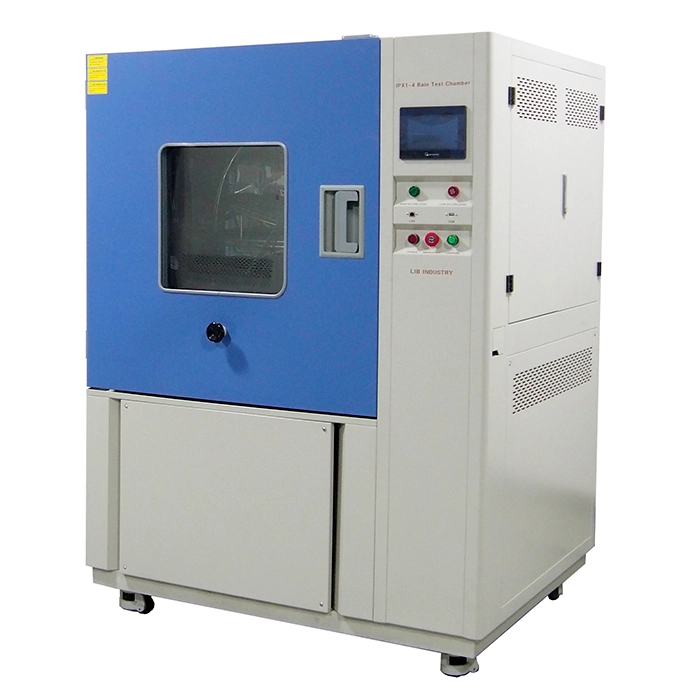

เครื่องทดสอบกันน้ำ

เครื่องทดสอบแบบกันน้ำ IPX1 IPX3 IPX4เกรดกันน้ำในห้องทำงาน IEC 60529และมาตรฐานอื่นๆส่วนใหญ่ใช้สำหรับโคมไฟยานยนต์ประสิทธิภาพการปัดน้ำฝนแถบกันน้ำเครื่องมือวัดหัวรถจักรการป้องกันตู้ไฟฟ้าแรงดันต่ำและการทดสอบประสิทธิภาพการกันน้ำอื่น

รุ่น: RD-800C, RD-1200C

มาตรฐาน: gjb 150.8-86, ISO 20653, IEC 60529,IPX1, IPX2, IPX3, IPX4, IPX5,,UL 50E, UL 1598, UL 153, UL1573, UL 60950-1

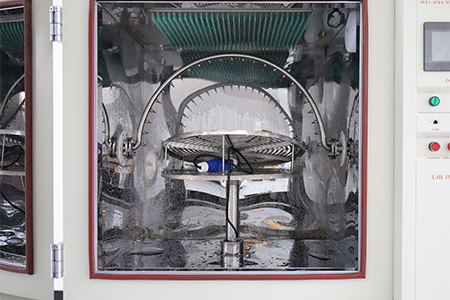

โครงสร้างและข้อดีของห้องทดสอบกันน้ำ

เครื่องทดสอบแบบกันน้ำได้รับการออกแบบมาเพื่อจำลองระดับการหยดการฉีดพ่นและการกระเด็นเพื่อประเมินความต้านทานน้ำของผลิตภัณฑ์

1.ตัวเครื่องทดสอบกันน้ำ: ทำจากวัสดุที่เป็นของแข็ง SUS304สแตนเลสพื้นผิวรอยทั้งหมดและพื้นผิวหน้าตัดดองเพื่อป้องกันการเกิดสนิมและให้ความทนทานและความมั่นคง

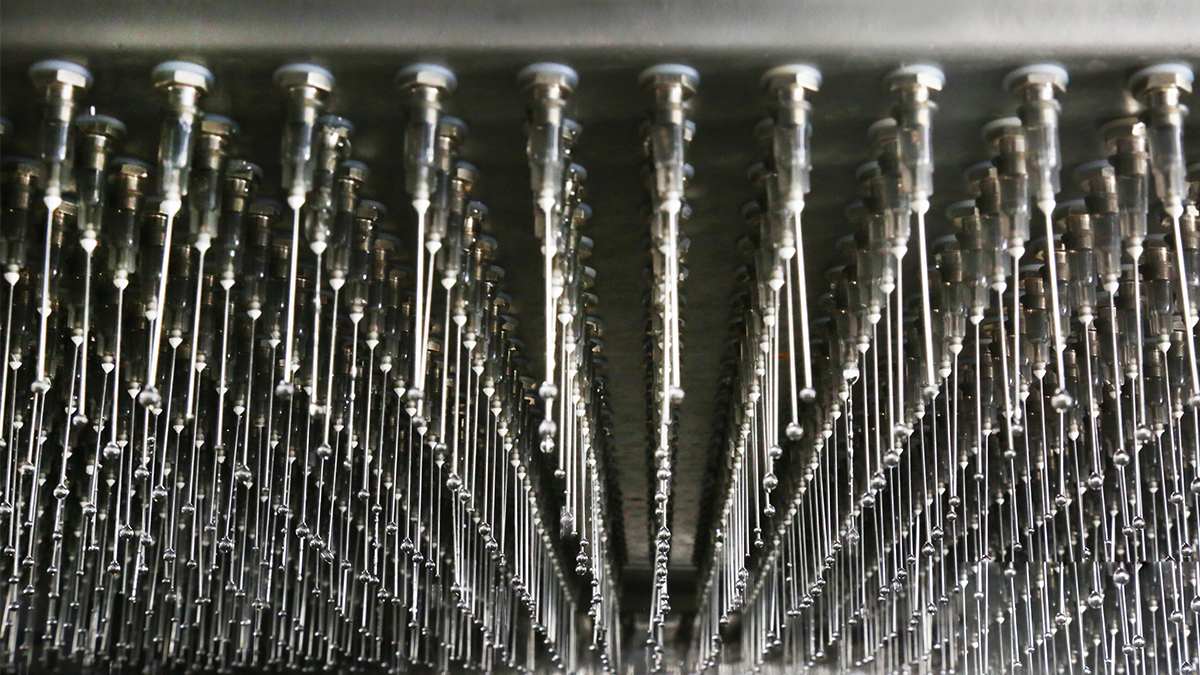

2.อุปกรณ์หยด: ใช้สำหรับการทดสอบ IPX1และ IPX2มักจะรวมถึงถาดรองน้ำหยดรูหยดและอุปกรณ์ปรับเพื่อควบคุมความเร็วและปริมาณน้ำหยด ขนาดของถาดรองน้ำหยดขึ้นอยู่กับขนาดของห้องทดสอบ IPX1และ IPX2มีอัตราการไหลของน้ำ1มิลลิลิตร/นาทีและมิลลิลิตร/นาที3ตัวตามลำดับ

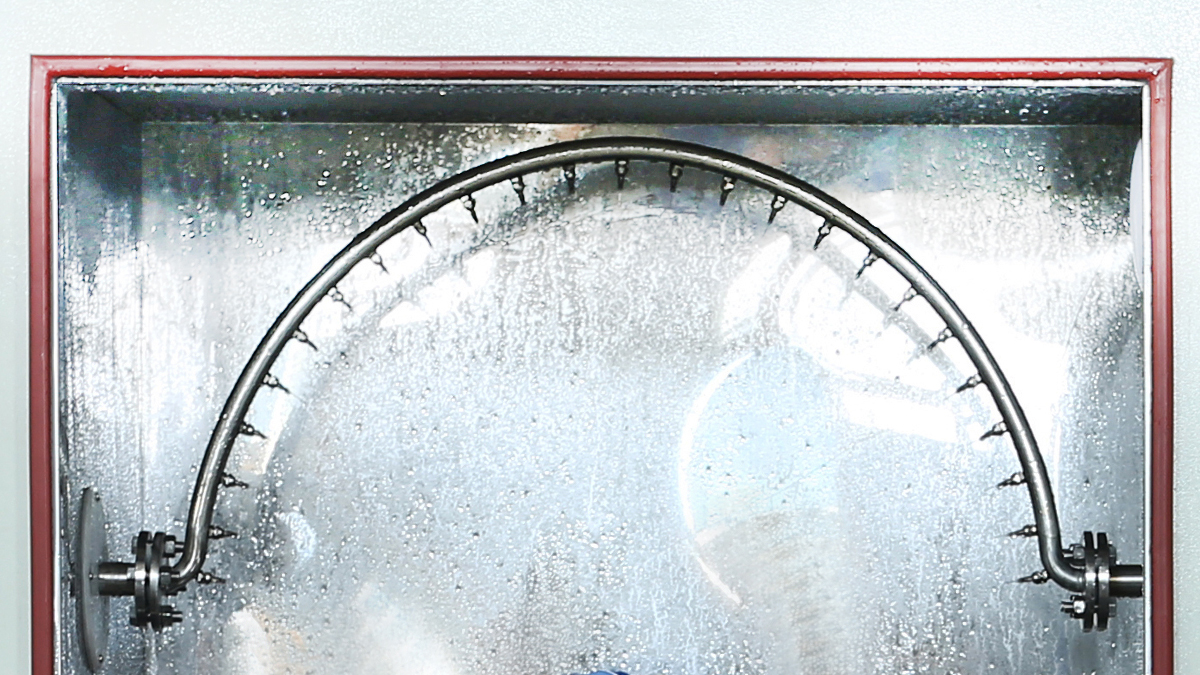

3.หลอดสั่น: ใช้ในการทดสอบ IPX3และ IPX4ประกอบด้วยท่อหมุนที่มีรูเจ็ทน้ำกระจายอยู่ด้านบน มอเตอร์ขับเคลื่อนหลอดสั่นเพื่อแกว่งเพื่อให้เกิดการฉีดพ่นน้ำในมุมต่างๆ ขนาดท่อสั่นเป็น200mm, 400mm, 600mm, 800mm, 1000mm, 1200mm, 1400mm, 1600mm ตัวเลือก, จำนวนหัวฉีดขึ้นอยู่กับรัศมีของท่อสั่น ระยะห่างของหัวฉีดคือ50มม. และเส้นผ่านศูนย์กลางของหัวฉีดคือ φ0.4mm

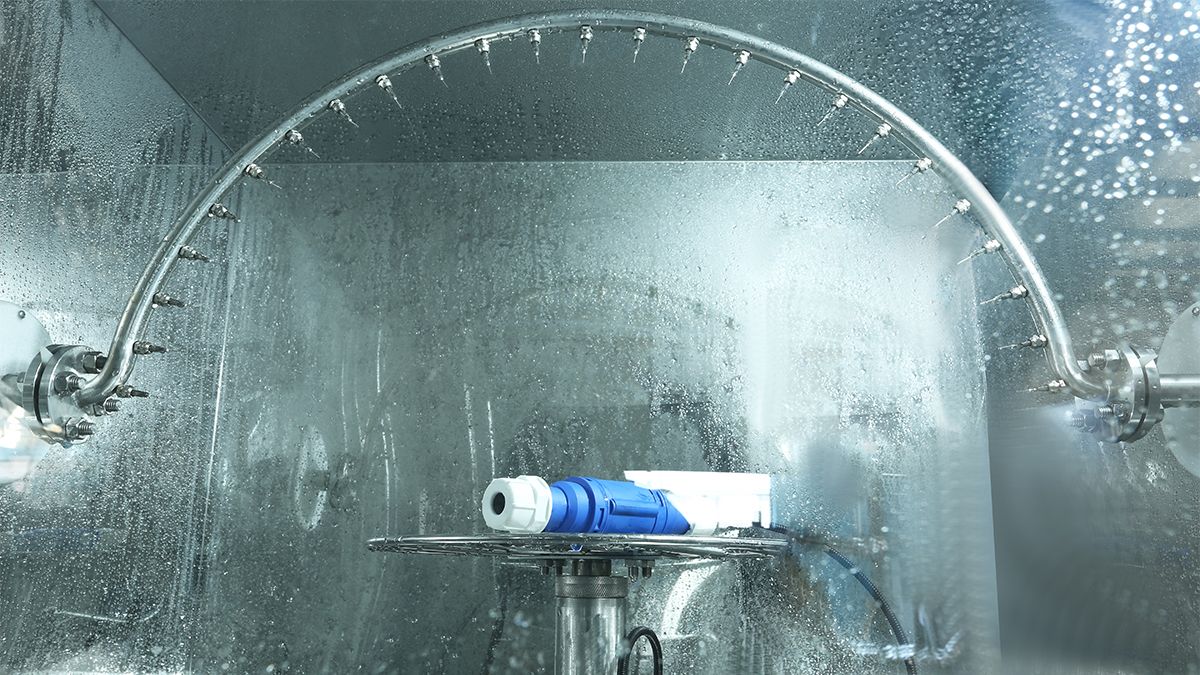

4.อุปกรณ์ยึดตัวอย่าง: ใช้เพื่อแก้ไขตัวอย่างเพื่อทดสอบเพื่อให้แน่ใจว่าตำแหน่งที่มั่นคงในระหว่างการทดสอบและป้องกันไม่ให้ถูกล้างออกด้วยน้ำ มีอุปกรณ์จ่ายไฟกันน้ำบนเครื่องเล่นแผ่นเสียงเพื่อเพิ่มพลังให้กับส่วนการทดสอบและคืนสภาพการทดสอบที่สมจริงที่สุด ความสูงของแผ่นเสียงสำหรับการทดสอบ IPX1และ IPX2คือ350 ~ 500มม. และสามารถปรับได้ เครื่องเล่นแผ่นเสียงมีหน้าปัดเอียง15องศาสำหรับการทดสอบ IPX2ซึ่งจะถูกลบออกเมื่อทำการ IPX1ในการทดสอบ IPX3และ IPX4ความเร็วแผ่นเสียงคือ1รอบต่อนาทีและความสูงของแผ่นเสียงคือ350 ~ 500มม. ซึ่งสามารถปรับได้



5.ระบบการไหลเวียนของน้ำและระบบบำบัด: รวมถึงถังเก็บน้ำปั๊มตัวกรองฯลฯเพื่อให้น้ำสะอาดและรีไซเคิลน้ำได้ ออกแบบมาเป็นพิเศษชุดของระบบกรองขาเข้าอัตโนมัติเพื่อกรองสิ่งสกปรกในอนุภาค0.03มม. ซึ่งช่วยให้มั่นใจได้ว่าการไหลที่ราบรื่นของระบบสเปรย์

6.ระบบควบคุม: ระบบสัมผัสอัจฉริยะ PID สามารถตั้งค่าพารามิเตอร์การทดสอบได้เช่นมุมสั่นความเร็วเวลาน้ำฯลฯและการแสดงผลแบบเรียลไทม์และการตรวจสอบสถานะการทดสอบข้อมูลการทดสอบสามารถส่งออกได้



ข้อมูลจำเพาะของเครื่องทดสอบกันน้ำ

โมเดลโมเดลจำลอง

RD-800C

RD-1200C

ขนาดภายใน (มม.)

900*950*950

1300*1350*1370

ขนาดโดยรวม (มม.)

1180*1420*1920 (ไม่รวมท่อสแตนเลส)

1540*1820*2200 (ไม่รวมท่อสแตนเลส)

ปริมาณที่ใช้ได้ (L)

810

2400

ขนาดถาดรองน้ำหยด

600*600

1000*1000

รัศมีหลอดสั่น

400มม.

600มม.

ท่อฉีดน้ำ



เส้นผ่าศูนย์กลางรูฉีดพ่น

Φ0.4mm

ระยะห่างระหว่างหลุม

50มม. ค่ะ

มุมสวิงของหลอดสั่น

0 ~ ± 180 ° (ปรับได้)

หัวฉีดเจ็ท

IPX5: Dia6.3mm, IPX6: Dia12.5mm

ระยะเจ็ท

2.5 ~ 3เมตร

หมุนด้วยความเร็ว

1R/นาที (ปรับความเร็วได้)

ตัวควบคุมตัวควบคุม

ตัวควบคุมหน้าจอสัมผัส LCD สีที่ตั้งโปรแกรมได้, การเชื่อมต่ออีเธอร์เน็ต, พอร์ต USB

ระบบจ่ายน้ำ

ถังเก็บน้ำ, ปั๊มบูสเตอร์, น้ำประปาอัตโนมัติ, ระบบทำน้ำให้บริสุทธิ์

อุปกรณ์เพื่อความปลอดภัย

การป้องกันอุณหภูมิเกิน;

การป้องกันการขาดแคลนน้ำการป้องกันการรั่วไหลของโลกการป้องกันลำดับเฟส

วัสดุภายนอกอาคาร

แผ่นเหล็กเคลือบป้องกัน

วัสดุภายในอาคาร

SUS304สแตนเลสสตีล

หน้าต่างสังเกตการณ์

กระจกฉนวนสองชั้นพร้อมที่ปัดน้ำฝน


เครื่องทดสอบกันน้ำทำงานอย่างไร:

เครื่องทดสอบกันน้ำเป็นอุปกรณ์พิเศษที่ใช้ในการประเมินประสิทธิภาพการกันน้ำของผลิตภัณฑ์และหลักการทำงานของมันขึ้นอยู่กับการจำลองที่แม่นยำของระดับที่แตกต่างกันของการหยด, เปียกโชกและสาด ผ่านการทดสอบการสัมผัสกับน้ำที่ได้มาตรฐานจะดำเนินการในตัวอย่างการทดสอบเพื่อตรวจสอบว่าความต้านทานต่อน้ำของตัวอย่างตรงกับ IPX1 IPX2 IPX3หรือไม่ข้อกำหนดระดับ IPX4


1.ค่ะการทดสอบ IPX1: ตัวอย่างถูกวางไว้บนแผ่นเสียงกับอุปกรณ์คงที่กล่องหยดเริ่มทำงานและหยดน้ำในแนวตั้งผ่านหลุมหยดที่ความเร็วเฉพาะกับพื้นผิวตัวอย่าง โดยการปรับกล่องหยดปริมาณน้ำหยดและเวลาหยดจะถูกควบคุมเพื่อจำลองสภาพแวดล้อมของการหยดเล็กน้อย



2.ค่ะการทดสอบ IPX2: คล้ายกับ IPX1แต่ต้องวางตัวอย่างแบบเอียงโดยปกติจะอยู่ที่มุมเอียง15 ° และอุปกรณ์หยดยังคงหยดในแนวตั้งเพื่อให้หยดน้ำตกลงบนตัวอย่างในมุมเอียงที่แน่นอน


3.การทดสอบ IPX3: หลอดสั่นจะใช้ในการสเปรย์น้ำและหลอดสั่นจะขับเคลื่อนด้วยมอเตอร์ที่จะแกว่ง น้ำถูกฉีดพ่นจาก blowhole บนหลอดสั่นเพื่อสร้างผลกระทบฝนฉีดพ่นตัวอย่างในทุกทิศทาง โดยการปรับมุมแกว่งความเร็วและการไหลของน้ำของท่อสั่นความเข้มที่แตกต่างกันของน้ำจะถูกจำลอง


4.การทดสอบ IPX4: บนพื้นฐานของ IPX3เพิ่มความแข็งแรงและช่วงของการฉีดน้ำ การระเบิดของหลอดแกว่งอาจมีขนาดเล็กลงโดยมีความดันสเปรย์มากขึ้นหรือจำนวนสปริงเกลอร์อาจเพิ่มขึ้นเพื่อส่งผลกระทบต่อตัวอย่างด้วยกระแสน้ำที่รุนแรงและแพร่หลายมากขึ้น


ในระหว่างการทดสอบระบบหมุนเวียนน้ำจะส่งน้ำกลับไปยังถังอย่างต่อเนื่องซึ่งถูกกรองและบำบัดอีกครั้งเพื่อทดสอบเพื่อประหยัดน้ำและรักษาคุณภาพน้ำให้สะอาด ระบบควบคุมควบคุมพารามิเตอร์การทดสอบแต่ละรายการอย่างแม่นยำและตรวจสอบสถานะการทดสอบแบบเรียลไทม์เพื่อให้แน่ใจว่ามีความแม่นยำและการทำซ้ำของการทดสอบ


หลังจากการทดสอบเสร็จสิ้นตามประสิทธิภาพของตัวอย่างเช่นไม่ว่าจะมีน้ำรั่วซึมฯลฯเพื่อตรวจสอบว่าประสิทธิภาพการกันน้ำของผลิตภัณฑ์ตรงตามข้อกำหนดเกรดกันน้ำ IP ที่สอดคล้องกันหรือไม่


การใช้งานของเครื่องทดสอบกันน้ำ

เครื่องทดสอบกันน้ำ IPX1-4มีการใช้งานที่หลากหลายรวมถึงแต่ไม่จำกัดเฉพาะสาขาต่อไปนี้:

1.อิเล็กทรอนิกส์: เครื่องทดสอบกันน้ำใช้เพื่อทดสอบประสิทธิภาพการกันน้ำของโทรศัพท์มือถือแท็บเล็ตแล็ปท็อปทีวีอุปกรณ์เครื่องเสียงเครื่องชาร์จอะแดปเตอร์ไฟฟ้าและผลิตภัณฑ์อิเล็กทรอนิกส์อื่นๆ

2.ค่ะยานยนต์: เครื่องทดสอบกันน้ำสามารถทำการทดสอบชิ้นส่วนรถยนต์กันน้ำเช่นไฟเซ็นเซอร์แผงควบคุมที่ชาร์จในรถตัวควบคุมกระจกไฟฟ้าฯลฯเพื่อให้แน่ใจว่าการทำงานปกติภายใต้สภาพอากาศที่แตกต่างกัน

3.แสง: เครื่องทดสอบกันน้ำทดสอบความสามารถในการกันน้ำของโคมไฟถนนไฟกลางแจ้งตัวเรือนโคมไฟฯลฯเพื่อให้มั่นใจถึงความน่าเชื่อถือของอุปกรณ์แสงสว่างในสภาพแวดล้อมที่เปียกหรือฝน

4.เครื่องมือวัด: เครื่องมือวัดทุกชนิดเครื่องมือควบคุมเซ็นเซอร์และการทดสอบประสิทธิภาพการกันน้ำอื่นๆเพื่อปรับให้เข้ากับสภาพแวดล้อมการทำงานที่ซับซ้อน
