ห้องรับแสงโอโซนสำหรับการแตกร้าวโอโซนยางและการทดสอบ D1149 ASTM

May 15 2026

Table of Content [Hide]

ยางดูทนทานยืดหยุ่นและมั่นคงจากภายนอก อย่างไรก็ตามในบริการจริงโอโซนในอากาศจำนวนเล็กน้อยสามารถโจมตีพื้นผิวของผลิตภัณฑ์ยางจำนวนมากได้อย่างช้าๆ ผลที่ได้มักจะง่ายต่อการจดจำ: รอยแตกละเอียดขอบหักการสูญเสียความยืดหยุ่นและการรั่วไหลในที่สุดการปิดผนึกที่ไม่ดีหรือความล้มเหลวของชิ้นส่วนที่สมบูรณ์

ปัญหานี้เป็นเรื่องปกติในซีลรถยนต์ยางสายยางสายเคเบิลสายพานลำเลียงปะเก็นและชิ้นส่วนยางกลางแจ้ง ผลิตภัณฑ์บางอย่างอาจผ่านการทดสอบแรงดึงการทดสอบการบีบอัดหรือการตรวจสอบด้วยภาพแต่ยังคงล้มเหลวหลังจากหลายเดือนของการสัมผัสกลางแจ้ง เหตุผลก็คือโอโซนอายุไม่ได้เป็นเพียงปัญหาทางกล เป็นปฏิกิริยาทางเคมีที่รุนแรงขึ้นเมื่อยืดยางงอหรือสัมผัสกับความร้อนและความชื้น

ห้องรับแสงโอโซนมีห้องปฏิบัติการเพื่อเลียนแบบอันตรายนี้ในเวลาน้อยลง วิศวกรตั้งระดับโอโซนความร้อนความชื้นความยาวทดสอบและดึงตัวอย่าง ดังนั้นพวกเขาจุดว่ายางแยกในโอโซนก่อนที่รายการจะเข้าสู่การผลิตขนาดใหญ่หรือการทำงานภาคสนามที่ยาวนาน

สาเหตุหลักของรอยแตกของยางในโอโซน

โอโซนยางแตกไม่ค่อยมาจากสิ่งเดียวเท่านั้น บ่อยครั้งปัจจัยบางประการที่เข้าร่วม: ปริมาณโอโซนเวลาในการสัมผัสระดับการดึงความร้อนความชื้นและการผสมยาง


ความเข้มข้นของโอโซนและเวลาเปิดรับแสง

ปริมาณโอโซนที่มากขึ้นช่วยเพิ่มความเร็วในการแยกด้านนอก ในอากาศปกติระดับโอโซนจะอยู่ในระดับต่ำ แต่การสัมผัสที่ยาวนานยังคงสามารถทำร้ายยางได้ นี้เกิดขึ้นมากในจุดภายนอกใกล้ถนนในโรงงานหรือรอบเกียร์ไฟฟ้า

ในการทดสอบในห้องปฏิบัติการความเข้มข้นของโอโซนจะเพิ่มขึ้นเพื่อเร่งกระบวนการชรา นี่ไม่ได้หมายความว่าการทดสอบเป็นเพียง "ก้าวร้าวมากขึ้น" การทดสอบอายุโอโซนที่มีประโยชน์ต้องทำตามวิธีการที่กำหนดไว้โดยมีความเข้มข้นที่มั่นคงและเวลาในการสัมผัสเพียงพอเพื่อเปรียบเทียบวัสดุที่แตกต่างกันอย่างเป็นธรรม

ความเครียดแรงดึงยืดและการเคลื่อนไหวแบบไดนามิก

ความเครียดเป็นหนึ่งในทริกเกอร์ที่ใหญ่ที่สุดของโอโซนแตกยาง ซีลที่บีบอัดเข้าไปในร่องแน่นท่อที่ขยายโดยแรงดันภายในหรือด้านข้างของยางจะงอภายใต้ภาระทั้งหมดมีโซนเครียด

ความเครียดแบบไดนามิกทำให้การทดสอบเป็นจริงมากขึ้นสำหรับการเคลื่อนย้ายชิ้นส่วน ตัวอย่างเช่นเข็มขัดยางที่วิ่งไปรอบๆลูกกลิ้งไม่ได้ล้มเหลวในลักษณะเดียวกับแผ่นยางแบนนั่งอยู่บนชั้นวาง วัสดุโค้งหลายพันครั้งในขณะที่สัมผัสกับอากาศความร้อนและโอโซน การทดสอบแบบสถิตสามารถต้านทานพื้นฐานของหน้าจอได้ในขณะที่การทดสอบแบบไดนามิกให้ข้อมูลเชิงลึกเกี่ยวกับสภาพการทำงานจริง

อุณหภูมิความชื้นและสภาพแวดล้อมที่เสื่อมสภาพ

อุณหภูมิมีผลต่อความเร็วปฏิกิริยาและความยืดหยุ่นของยาง สภาพแวดล้อมที่อบอุ่นสามารถทำให้โอโซนโจมตีได้เร็วขึ้นในขณะที่สภาพแห้งหรือชื้นมากอาจเปลี่ยนการตอบสนองพื้นผิวของวัสดุ ความชื้นยังมีความสำคัญในมาตรฐานห้องปฏิบัติการหลายอย่างเนื่องจากสภาวะความชื้นที่ไม่เสถียรสามารถทำให้ผลการทดสอบเปรียบเทียบได้ยากขึ้น

ห้องทดสอบโอโซนควบคุมลดความไม่แน่นอนนี้ ห้องทดสอบโอโซนรวมการสัมผัสก๊าซโอโซนกับการควบคุมอุณหภูมิและความชื้นช่วยให้ห้องปฏิบัติการทดสอบยางและผลิตภัณฑ์ยางภายใต้สภาพแวดล้อมที่ทำซ้ำได้

สูตรยางและป้องกันโอโซน

สองส่วนยางที่มีรูปร่างเดียวกันอาจทำงานแตกต่างกันมากในโอโซน เหตุผลคือการกำหนดสูตร ประเภทพอลิเมอร์ฐานฟิลเลอร์พลาสติไซเซอร์ระบบบ่มขี้ผึ้งและป้องกันโอโซนทั้งหมดส่งผลต่อความต้านทาน

Anti-ozonants สามารถชะลอการแตกร้าวโดยการทำปฏิกิริยากับโอโซนหรือสร้างชั้นป้องกันบนพื้นผิว ขี้ผึ้งสามารถโยกย้ายไปยังพื้นผิวยางและสร้างอุปสรรคทางกายภาพ แต่การป้องกันสามารถลดลงได้โดยการทำความสะอาดการเสียดสีการดัดงอหรือความเครียดของพื้นผิวสูง นั่นคือเหตุผลที่การทดสอบสูตรควรทำในสารประกอบยางสำเร็จรูปไม่เพียงแต่บนวัตถุดิบเท่านั้น

กลไกอายุโอโซน: เกิดอะไรขึ้นภายในวัสดุยาง?

โอโซนอายุเริ่มต้นที่พื้นผิวแต่ผลของมันไม่ได้เป็นเพียงเครื่องสำอาง เมื่อชั้นนอกเริ่มแตกผลิตภัณฑ์จะมีความเสี่ยงต่ออากาศความชื้นงอและความเครียดทางกลมากขึ้น

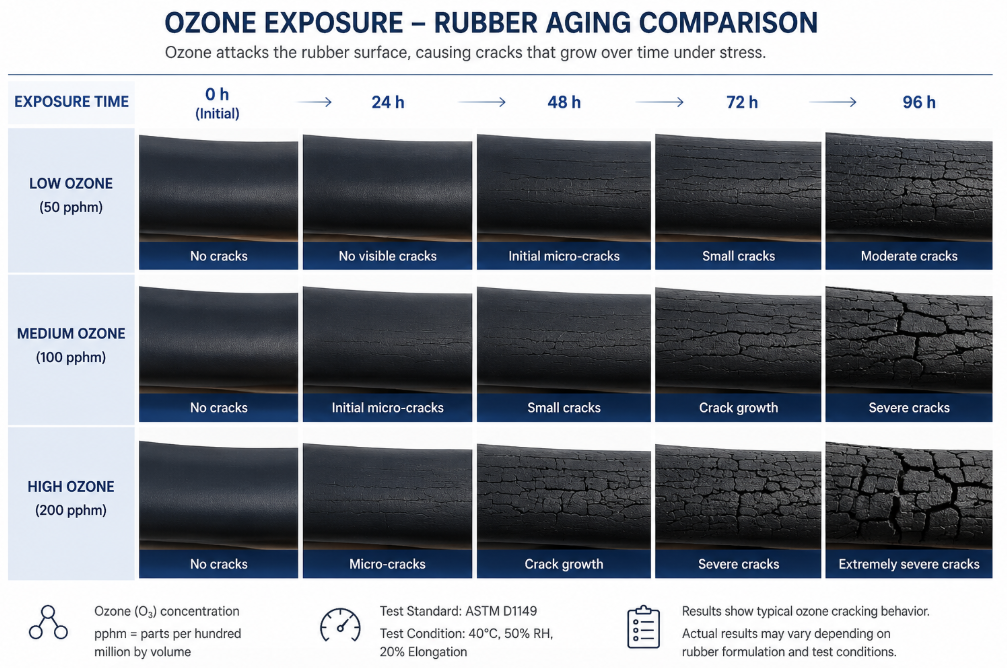

การก่อตัวของรอยแตกขนาดเล็กและการเติบโตของรอยแตก

รอยแตกขนาดเล็กอาจมองไม่เห็นที่จุดเริ่มต้น ภายใต้การขยายความเสียหายในช่วงต้นอาจปรากฏเป็นเส้นละเอียดบนพื้นผิว เนื่องจากยางยังคงอยู่ภายใต้ความเครียดรอยแตกเปิด โอโซนยังคงทำปฏิกิริยากับพื้นผิวที่สัมผัสใหม่ดังนั้นรอยแตกจึงสามารถเติบโตได้ลึกขึ้น

นี่คือเหตุผลที่การทดสอบการสัมผัสโอโซนสั้นๆสามารถเปิดเผยความแตกต่างระหว่างสารประกอบ ตัวอย่างหนึ่งอาจยังคงเรียบหลังจากผ่านไปหลายชั่วโมงในขณะที่ตัวอย่างอื่นพัฒนารอยแตกอย่างรวดเร็วในระดับความเครียดและโอโซนเดียวกัน

ผลิตภัณฑ์ยางทั่วไปที่ได้รับผลกระทบจากการแตกของโอโซน

การแตกร้าวของโอโซนส่งผลกระทบต่อผลิตภัณฑ์ยางจำนวนมากที่ใช้ในการขนส่งการก่อสร้างพลังงานอิเล็กทรอนิกส์และอุปกรณ์ประจำวัน

ซีลรถยนต์ท่อยางและปะเก็น

ชิ้นส่วนยางรถยนต์สัมผัสกับอากาศกลางแจ้งความร้อนการสั่นสะเทือนหมอกน้ำมันมลพิษทางถนนและการเคลื่อนไหวซ้ำ ซีลประตูถูกบีบอัดและยืดออกทุกวัน ท่อเครื่องยนต์ดูความร้อนและความดัน แก้มยางงออย่างต่อเนื่อง ปะเก็นต้องยึดแรงปิดผนึกเป็นเวลาหลายปี

แม้รอยแตกบนพื้นผิวขนาดเล็กสามารถลดประสิทธิภาพการปิดผนึกหรือลดอายุการใช้งาน นั่นคือเหตุผลที่ซัพพลายเออร์ยานยนต์มักรวมถึงการทดสอบความต้านทานโอโซนในการอนุมัติวัสดุและการตรวจสอบคุณภาพชุด

ปลอกหุ้มสายไฟท่อยางและสายพานอุตสาหกรรม

แจ็คเก็ตสายเคเบิลปกป้องตัวนำจากความเสียหายทางกลและการสัมผัสกับสิ่งแวดล้อม ในระบบไฟฟ้ากลางแจ้งการขนส่งรางการทำเหมืองแร่และอุปกรณ์อุตสาหกรรมวัสดุสายเคเบิลอาจเผชิญกับโอโซนความร้อนความชื้นการดัดและการขัดถูในเวลาเดียวกัน

สายพานอุตสาหกรรมและท่อยางยังทำงานภายใต้การเคลื่อนไหวซ้ำ ความล้มเหลวของพวกเขามักจะเริ่มต้นที่พื้นที่ของ flexing, ความดันหนีบหรือความตึงเครียดของพื้นผิว การทดสอบอายุโอโซนช่วยเปรียบเทียบสารประกอบก่อนการผลิตปริมาณมาก

ชิ้นส่วนยางกลางแจ้งที่ใช้ในสภาพแวดล้อมที่รุนแรง

ผลิตภัณฑ์ยางกลางแจ้งอาจใช้ใกล้มอเตอร์เครื่องกำเนิดไฟฟ้าอุปกรณ์ไฟฟ้าแรงสูงการจราจรแสงแดดหรืออากาศอุตสาหกรรม ระดับโอโซนสามารถสูงขึ้นรอบๆการปล่อยไฟฟ้าและอากาศเสีย

ผลิตภัณฑ์ทั่วไปได้แก่แผ่นสั่นสะเทือนข้อต่อขยายซีลหลังคาแผ่นยางฝาครอบป้องกันและแถบปิดผนึกก่อสร้าง สำหรับผลิตภัณฑ์เหล่านี้ความต้านทานต่อโอโซนไม่ใช่รายละเอียดในห้องปฏิบัติการ เป็นส่วนหนึ่งของความน่าเชื่อถือในการบริการ

วิธีลดการแตกของโอโซนในผลิตภัณฑ์ยาง

การแตกร้าวของโอโซนสามารถลดลงได้ด้วยการเลือกวัสดุการออกแบบสูตรเรขาคณิตส่วนและการตรวจสอบก่อนการผลิต

การเลือกวัสดุยางที่ทนต่อโอโซน

ความต้านทานยางต่อโอโซนขึ้นอยู่กับโครงสร้างพอลิเมอร์ความแข็งและสภาพแวดล้อมการให้บริการ ควรประเมินวัสดุภายใต้สภาวะอายุโอโซนเดียวกันแทนที่จะอาศัยข้อมูลเท่านั้น

ปรับปรุงสูตรด้วยสารเติมแต่งป้องกัน

Anti-ozonants, แว็กซ์และตัวกันโคลงช่วยเพิ่มความต้านทานแต่อาจส่งผลต่อประสิทธิภาพทางกลหรืออุณหภูมิต่ำ การทดสอบอายุโอโซนช่วยปรับสมดุลการค้าเหล่านี้ในระหว่างการพัฒนาสารประกอบ

การออกแบบชิ้นส่วนเพื่อลดความเครียดบนพื้นผิว

มุมที่คมชัดความเครียดในการติดตั้งสูงและภูมิภาคที่ยืดออกเพิ่มความเสี่ยงในการแตก การเพิ่มประสิทธิภาพทางเรขาคณิตสามารถลดความเข้มข้นของความเครียดในท้องถิ่นได้อย่างมากและความล้มเหลวในการหน่วงเวลา

ใช้การทดสอบอายุโอโซนก่อนการผลิตจำนวนมาก

การทดสอบโอโซนถูกนำมาใช้ในการเลือกวัสดุการพัฒนาผลิตภัณฑ์การอนุมัติผู้จัดจำหน่ายการตรวจสอบแบทช์และการวิเคราะห์ความล้มเหลวเพื่อระบุจุดอ่อนก่อนการผลิต

เหตุใดจึงจำเป็นต้องมีห้องรับแสงโอโซนสำหรับการทดสอบยางที่เชื่อถือได้

ริ้วรอยตามธรรมชาติสามารถแสดงให้เห็นว่ายางทำงานกลางแจ้งแต่มันช้าและยากที่จะควบคุม สภาพอากาศแสงแดดมลพิษทางอากาศความชื้นและการเปลี่ยนแปลงของอุณหภูมิมักทับซ้อนกันทำให้ยากที่จะยืนยันว่าโอโซนเป็นเหตุผลหลักในการแตกร้าวหรือไม่ ห้องรับแสงโอโซนสร้างสภาพแวดล้อมการทดสอบที่มั่นคงซึ่งสามารถควบคุมความเข้มข้นของโอโซนอุณหภูมิความชื้นเวลาเปิดรับแสงและความเครียดของตัวอย่างและทำซ้ำได้

เรื่องนี้เนื่องจากยางแตกโอโซนมักจะแย่ลงเมื่อวัสดุยืดงออุ่นหรือสัมผัสกับความชื้น การทดสอบอายุโอโซนที่ควบคุมได้ช่วยให้ห้องปฏิบัติการเปรียบเทียบสารประกอบยางตรวจสอบประสิทธิภาพในการต่อต้านโอโซนประเมินวัสดุของซัพพลายเออร์และค้นหาสูตรที่อ่อนแอก่อนการผลิตจำนวนมาก

โดยการทำซ้ำโอโซนแตกภายใต้เงื่อนไขที่สอดคล้องกันจะช่วยให้วิศวกรเชื่อมต่อรูปแบบรอยแตกกับพฤติกรรมวัสดุการออกแบบผลิตภัณฑ์และความเสี่ยงในการให้บริการที่แท้จริง สำหรับผู้ผลิตซึ่งหมายความว่าการคัดกรองได้เร็วขึ้นข้อมูลการทดสอบที่ชัดเจนและลดความเสี่ยงของความล้มเหลวของสนามก่อนวัยอันควร

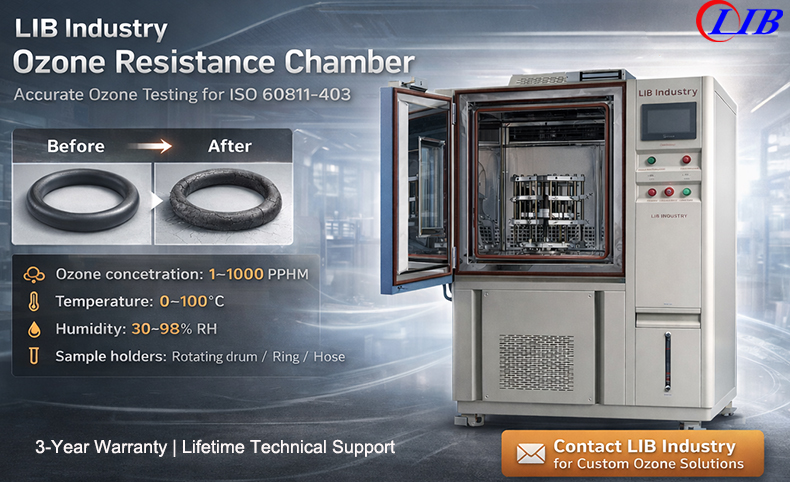

ห้องสัมผัสโอโซนข้อดีสำหรับการทดสอบอายุโอโซนยาง

	โมเดลโมเดลจำลอง	OC-250
	ปริมาณภายใน (L)	250
	ช่วงอุณหภูมิช่วง	0 ℃ ~ + 100 ℃
	ความผันผวนของอุณหภูมิ	± 0.5 ℃
	ส่วนเบี่ยงเบนอุณหภูมิ	± 2.0 ℃
	ช่วงความชื้น	30% ~ 98% RH
	ค่าเบี่ยงเบนความชื้น	± 2.5% RH
	อัตราการทำความเย็น	โดยรอบ ~ 0 ℃ ภายใน20นาที
	ความเข้มข้นของโอโซน	1 ~ 1000pphm
	ตัวจับตัวอย่างหมุนความเร็ว	0 ~ 10 R/นาที
	อัตราการไหลของอากาศ	0 ~ 60L/นาที
	แคลมป์ยืดแรงดึง	5% ~ 35%
	ตัวควบคุมตัวควบคุม	ตัวควบคุมหน้าจอสัมผัส LCD สีที่ตั้งโปรแกรมได้, การเชื่อมต่ออีเธอร์เน็ต, ลิงค์พีซี
	มาตรฐานมาตรฐานมาตรฐาน	ISO1431;ASTM 1149;IEC 60903


ที่ทำงานในห้อง

สำหรับผู้ผลิตยางและห้องปฏิบัติการทดสอบห้องจะต้องทำมากกว่าการสร้างโอโซน ควรเก็บเงื่อนไขที่เสถียรรองรับการติดตั้งตัวอย่างที่ถูกต้องปกป้องตัวดำเนินการและสร้างข้อมูลที่ทำซ้ำได้

ช่วงความเข้มข้นของโอโซนกว้างสำหรับมาตรฐานการทดสอบที่แตกต่างกัน

ห้องทดสอบโอโซนให้ความเข้มข้นของโอโซนที่ปรับได้สำหรับการประเมินประสิทธิภาพการต่อต้านโอโซนของยาง ช่วงกว้างมีประโยชน์เพราะไม่ใช่ทุกผลิตภัณฑ์ตามความรุนแรงเดียวกัน ซีลขนาดเล็กสารประกอบยางและแจ็คเก็ตสายเคเบิลอาจต้องมีสภาพแสงที่แตกต่างกัน

การควบคุมอุณหภูมิและความชื้นสำหรับสภาพริ้วรอยที่สมจริง

ผลิตภัณฑ์ยางไม่ค่อยทำงานในสภาพแวดล้อมที่เรียบง่าย ความร้อนความชื้นและโอโซนมักจะปรากฏเข้าด้วยกัน การควบคุมอุณหภูมิและความชื้นช่วยจำลองเงื่อนไขที่รวมกันเหล่านี้ทำให้วิศวกรมีข้อมูลที่มีประโยชน์มากกว่าการสัมผัสกับอุณหภูมิห้องเพียงอย่างเดียว

การทดสอบตัวอย่างแบบคงที่และแบบไดนามิกสำหรับการประเมินการแตกของยาง

มีตัวอย่างที่แตกต่างกันสำหรับผลิตภัณฑ์ยางเช่นสายเคเบิลและการทดสอบความเครียดแบบคงที่และแบบไดนามิกมีสิ่งสำคัญในการประเมินความต้านทานต่อโอโซน โซลูชันห้องโอโซนของ Li ยังเน้นระบบความเครียดแบบไดนามิกสำหรับการทดสอบที่ต้องการการเคลื่อนไหวแบบวนรอบความถี่ในการตั้งโปรแกรมและการกู้คืนการไหลเวียนของอากาศในระหว่างการเคลื่อนไหว

การป้องกันความปลอดภัยระบบไอเสียและการใช้งานที่ใช้งานง่าย

โอโซนมีประโยชน์สำหรับการทดสอบแต่เป็นอันตรายหากปล่อยออกมาในห้องปฏิบัติการ ห้องที่เหมาะสมต้องการการจัดการไอเสียสัญญาณเตือนและการปิดผนึกที่เชื่อถือได้ ข้อมูลห้องโอโซนของแอลไฮไลท์ความปลอดภัยและการปกป้องสิ่งแวดล้อมรวมถึงการบำบัดไอเสียสำหรับโอโซนตกค้างในสารละลายห้อง ASTM D1149

คุณสมบัติ Key Chamber ที่สำคัญในการทดสอบรายวันได้แก่:

· การสร้างโอโซนที่เสถียรและการตอบสนองความเข้มข้น

· การไหลของอากาศสม่ำเสมอรอบๆตัวอย่างที่ติดตั้ง

· การควบคุมอุณหภูมิและความชื้น

· ผู้ถือตัวอย่างแบบคงที่และแบบไดนามิก

· บันทึกข้อมูลสำหรับระยะเวลาการทดสอบและเส้นโค้งด้านสิ่งแวดล้อม

· การป้องกันไอเสียและสัญญาณเตือนเพื่อการทำงานที่ปลอดภัยยิ่งขึ้น

เครื่องใช้เป็นห้องทดสอบที่เชื่อถือได้-รับประกัน3ปีและบริการตลอดอายุการใช้งาน

อุตสาหกรรมจำลองสิ่งแวดล้อมซีอานผลิตและจำหน่ายห้องทดสอบสิ่งแวดล้อมสำหรับลูกค้าทั่วโลก บริษัทได้ทำงานในห้องทดสอบสิ่งแวดล้อมตั้งแต่ปี2009และให้การออกแบบการผลิตการขายบริการการติดตั้งการว่าจ้างการจัดส่งและการสนับสนุนการฝึกอบรม ช่วงผลิตภัณฑ์ของมันครอบคลุมอุณหภูมิและห้องสภาพภูมิอากาศ, ห้องกัดกร่อน, ฝุ่นและห้อง IP น้ำ, ห้องสภาพดินฟ้าอากาศและห้องทดสอบพิเศษ

สำหรับผู้ซื้ออุปกรณ์โอโซนอายุการสนับสนุนของซัพพลายเออร์มีความสำคัญเนื่องจากห้องกลายเป็นส่วนหนึ่งของการควบคุมคุณภาพในชีวิตประจำวัน ให้คำแนะนำในการติดตั้งการสนับสนุนการบำรุงรักษาการฝึกอบรมบริการรับประกันและบริการติดตามผลตลอดชีวิตผ่านช่องทางหลังการขายและบริการท้องถิ่น นี้จะช่วยให้ห้องปฏิบัติการได้รับห้องทำงานอย่างถูกต้องรักษาเสถียรภาพการทดสอบและลดการหยุดทำงานในระหว่างการใช้งานระยะยาว

ห้องทดสอบโอโซนรองรับความเข้มข้นของโอโซนอุณหภูมิความชื้นอุปกรณ์ติดตั้งตัวอย่างและการป้องกันความปลอดภัยทำให้ทีมมีวิธีที่ชัดเจนในการประเมินอายุโอโซนยางก่อนที่ผลิตภัณฑ์จะถึงบริการที่แท้จริง

ปัญหาที่พบบ่อยเกี่ยวกับการทดสอบยางและห้องรับแสงโอโซน

ทำไมผลิตภัณฑ์ยางถึงแตกในโอโซน?

โอโซนแบ่งพันธะโมเลกุลยางโดยเฉพาะอย่างยิ่งภายใต้ความตึงเครียดหรือดัด
รอยแตกปรากฏได้เร็วกว่าในริ้วรอยความร้อนปกติ

จำเป็นต้องมีการทดสอบโอโซนเกินกว่าการทดสอบทางกลมาตรฐาน

โอโซนริ้วรอย VS ความร้อนริ้วรอย?

ความร้อนริ้วรอย = ความร้อนความเสียหาย (แข็งความเปราะบาง)
โอโซนริ้วรอย = เคมีแตกภายใต้ความเครียด

พวกเขาไม่ได้ทดสอบเปลี่ยนได้
ลิเธียมห้องเก็บอุณหภูมิมักใช้สำหรับการประเมินอายุความร้อนในขณะที่การทดสอบโอโซนมุ่งเน้นไปที่พฤติกรรมการแตกร้าวของพื้นผิว

ผลิตภัณฑ์ใดที่ต้องการการทดสอบโอโซน?

ซีล, ท่อ, ยาง, ปะเก็น, แจ็คเก็ตสายเคเบิลและชิ้นส่วนยางกลางแจ้ง

ยางใดๆภายใต้ความเครียดและการสัมผัสอากาศมีความเสี่ยง

การทดสอบการสัมผัสโอโซนเทียบกับการสัมผัสตามธรรมชาติ?

ริ้วรอยตามธรรมชาติช้าและไม่สอดคล้องกัน
การทดสอบห้องทำได้อย่างรวดเร็วควบคุมและทำซ้ำได้

กุญแจสำหรับ R & D และการควบคุมคุณภาพ

ทำไมต้องเลือกห้องทดสอบโอโซน

ความสามารถในการทดสอบตามมาตรฐาน ASTM/ISO
การควบคุมความเข้มข้นของโอโซนที่เสถียร
การทดสอบความเครียดแบบคงที่และแบบไดนามิก
ระบบไอเสียและการป้องกันที่ปลอดภัย

ออกแบบมาสำหรับการทดสอบในห้องปฏิบัติการและการผลิตที่เชื่อถือได้
