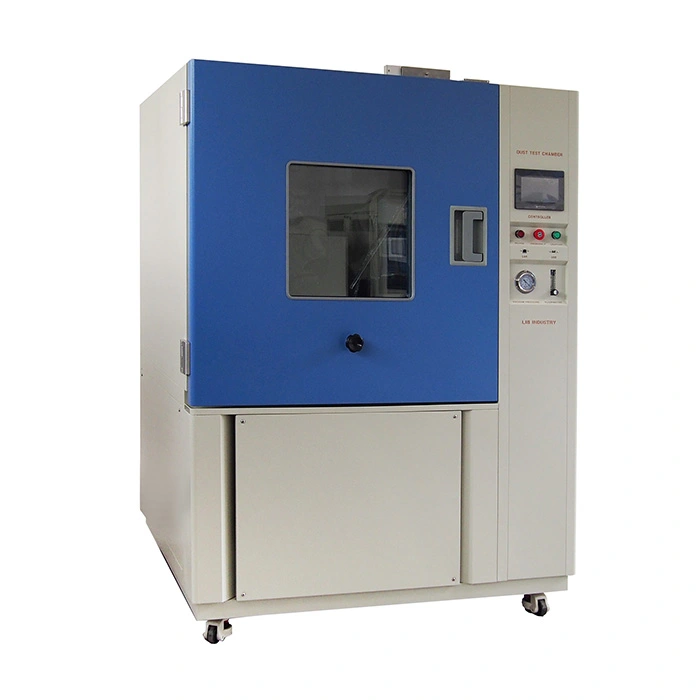

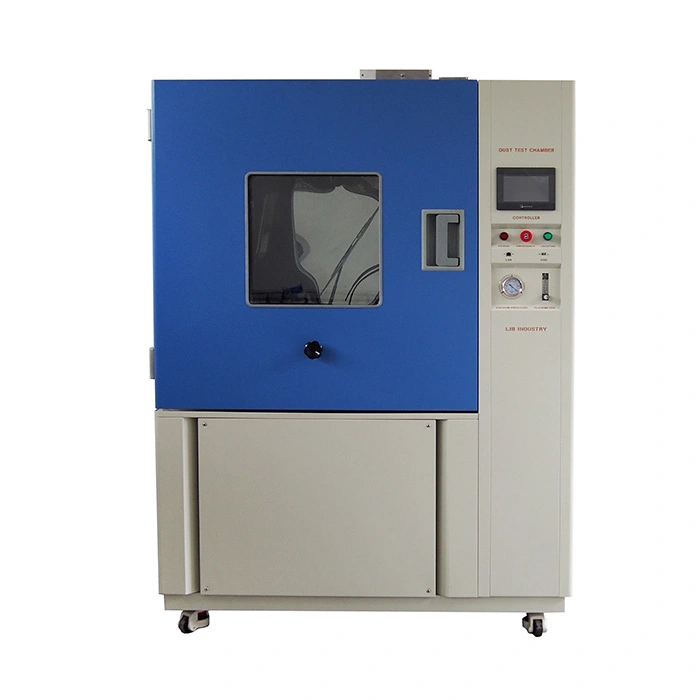

อุปกรณ์ทดสอบ IP68

อุปกรณ์ทดสอบ IP68ใช้เพื่อทดสอบว่าผลิตภัณฑ์เป็นไปตามมาตรฐานการป้องกัน IP68หรือไม่ IP68เป็นระดับสูงสุดของฝุ่นและมาตรฐานการจัดอันดับกันน้ำ "6" หมายความว่าฝุ่นสามารถป้องกันได้อย่างสมบูรณ์จากการเข้า, "8" หมายความว่าการแช่น้ำอย่างต่อเนื่องภายใต้แรงดันบางอย่างสามารถมั่นใจได้ว่าอุปกรณ์ไม่ได้รับความเสียหาย

อุปกรณ์ทดสอบ IP68ประกอบด้วยอุปกรณ์ทดสอบกันฝุ่น IP6X และอุปกรณ์ทดสอบกันน้ำ IPX8

รุ่น: DI-800, DI-1000, DI-1500, DI-2000, R78-600

มาตรฐาน: ISO 20653, IEC 60529, UL 50E, UL 1598, UL 153, UL1573, UL 60950-1, IPX7, IPX8, IP5X,, ISO20653, IEC 60068-2-68, IEC 60598, MIL-STD-810G

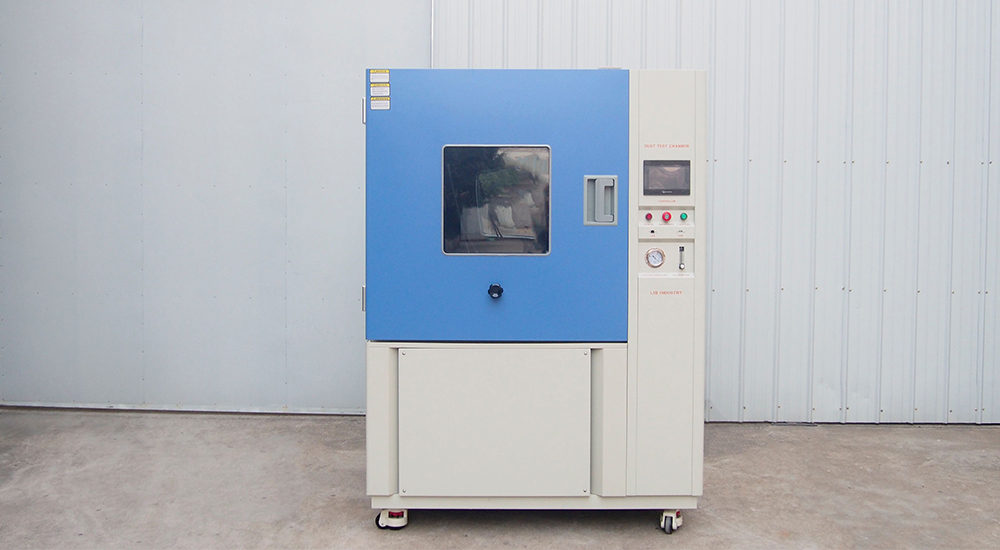

คุณสมบัติและประโยชน์ของอุปกรณ์ทดสอบ IP6X

1.การจำลองสภาพแวดล้อมที่มีฝุ่นรุนแรงที่หลากหลายอย่างแม่นยำตามมาตรฐาน IEC 60529เพื่อให้แน่ใจว่าผลการทดสอบสะท้อนประสิทธิภาพการกันฝุ่นของผลิตภัณฑ์ได้อย่างแม่นยำ

2.ค่ะอุปกรณ์ทดสอบ IP6X ถูกปิดผนึกอย่างดีและประตูถูกปิดผนึกด้วยแถบซิลิโคนคู่และวัสดุปิดผนึกอื่นๆเพื่อให้แน่ใจว่าฝุ่นจะไม่รั่วไหลเข้าไปในพื้นที่ทดสอบจากรอยแตกประตูและส่วนอื่นๆในระหว่างการทดสอบ

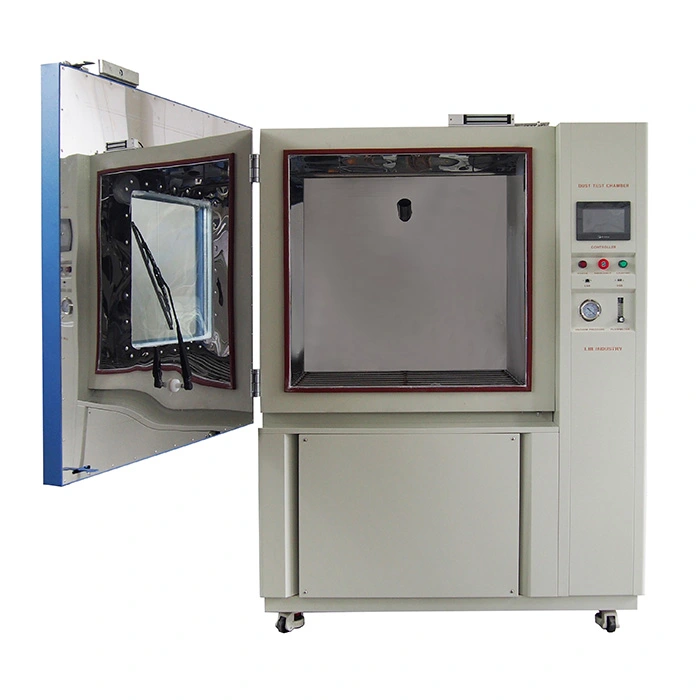

3.หน้าต่างสังเกตการณ์พื้นที่ขนาดใหญ่และถุงมือยังสามารถปรับแต่งบนประตูซึ่งสะดวกสำหรับผู้ทดสอบในการสังเกตสถานการณ์การทดสอบภายในและพลิกชิ้นส่วนทดสอบในระหว่างการทดสอบ

4.ตั้งค่าโหมดการควบคุมที่แตกต่างกันตามความต้องการในการทดสอบที่แตกต่างกันเช่นการเป่าฝุ่นอย่างต่อเนื่องการเป่าฝุ่นเป็นระยะๆเวลาการสั่นสะเทือนเวลาทดสอบที่ตั้งไว้ล่วงหน้าฯลฯ

ข้อมูลจำเพาะของอุปกรณ์ทดสอบ IP6X

โมเดลโมเดลจำลอง

DI-800

DI-1000

DI-1500

DI-2000

ขนาดภายใน (มม.)

800*1000*1000

1000*1000*1000

1000*1500*1000

1000*2000*1000

ขนาดโดยรวม (มม.)

1040*1450*1960

1330*1450*1960

1330*1950*1990

1330*2450*1990

ปริมาณที่ใช้ได้ (L)

800

1000

1500

2000

ช่วงอุณหภูมิช่วง

โดยรอบ ~ + 50 ℃

ช่วงความชื้น

<30% RH

เส้นผ่านศูนย์กลางลวดปกติ

50um

ความกว้างที่กำหนดของช่องว่างระหว่างสายไฟ

75um

เวลาในการต่อสู้

0 ~ 99H59M

เวลาเป่าลม

0 ~ 99H59M

เต้าเสียบไฟฟ้าตัวอย่าง

16A ซ็อกเก็ตป้องกันฝุ่น

ตัวควบคุมตัวควบคุม

ตัวควบคุมหน้าจอสัมผัส LCD สีที่ตั้งโปรแกรมได้, การเชื่อมต่ออีเธอร์เน็ต

อุปกรณ์เพื่อความปลอดภัย

การป้องกันอุณหภูมิเกิน;

การป้องกันการรั่วไหลของโลกการป้องกันลำดับเฟส

วัสดุภายนอกอาคาร

แผ่นเหล็ก A3พร้อมเคลือบป้องกัน

วัสดุภายในอาคาร

SUS304สแตนเลสสตีล

การกำหนดค่ามาตรฐาน

ชั้นวางตัวอย่างใบปัดน้ำฝนแป้งฝุ่น (5kgs)

พาวเวอร์

AC380V 50Hz

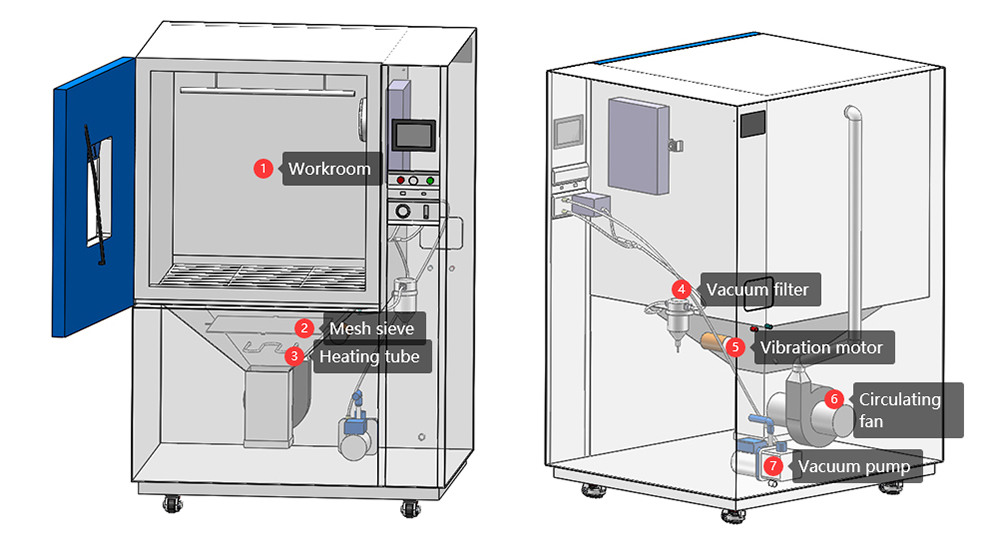

การกำหนดค่าอุปกรณ์ทดสอบ IP6X

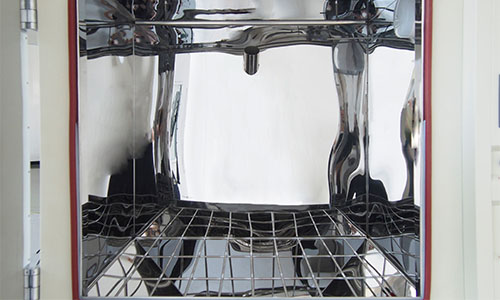

① W ค่ะOrkroom

  • วัสดุภายในเป็นสแตนเลส SUS 304พื้นผิวกระจกป้องกันสนิมต่ออุณหภูมิสูงและต่ำและการกัดกร่อนของความชื้น

  • สินค้ามาพร้อมกับตะแกรงแขวนตัวอย่างและโคมไฟ

  • มีช่องระบายฝุ่นที่ด้านบนของห้องทำงานและพัดลมหมุนเวียนเป็นระบบหมุนเวียนฝุ่นในแนวตั้ง


② ตะแกรงตาข่าย

  • เส้นผ่านศูนย์กลางที่กำหนดของฝุ่นคือ50μm เพื่อให้แน่ใจว่าความละเอียดของฝุ่นตรงตามมาตรฐานการทดสอบ

  • ป้องกันไม่ให้อนุภาคขนาดใหญ่หลุดออกจากท่อ

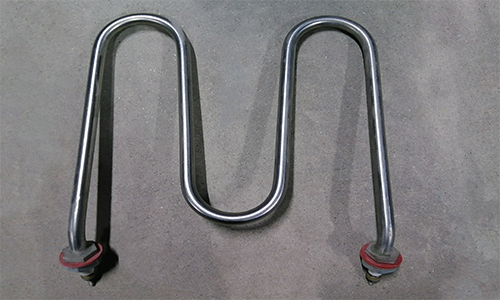

  • ปรับอุณหภูมิในห้องทดสอบช่วงอุณหภูมิ (อุณหภูมิแวดล้อมถึง50 ℃)

  • ฝุ่นความชื้นสามารถให้ความร้อนได้


④ ตัวกรองสูญญากาศ

กรองสิ่งสกปรกฝุ่นและสารมลพิษอื่นๆที่อาจสร้างขึ้นในระหว่างการทดสอบเพื่อป้องกันไม่ให้พวกเขาเข้าสู่อุปกรณ์ที่สำคัญเช่นปั๊มสูญญากาศและส่งผลกระทบต่อการทำงานปกติของอุปกรณ์ip68_test_equipment10.jpg

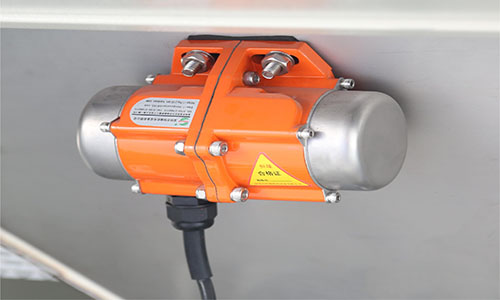

⑤ มอเตอร์สั่นสะเทือน

มอเตอร์สั่นสะเทือนสามารถใช้เพื่อจำลองการสั่นสะเทือนที่อุปกรณ์อาจอยู่ภายใต้ระหว่างการใช้งานจริงและเขย่าฝุ่นที่ติดอยู่กับผนังด้านในของห้องทำงานip68_test_equipment11.jpg

⑥ พัดลมหมุนเวียน

  • บทบาทของพัดลมหมุนเวียนคือการหมุนเวียนอากาศในอุปกรณ์ทดสอบซึ่งสามารถทำให้ฝุ่นทดสอบเช่นผงแป้งโรยตัวกระจายอย่างสม่ำเสมอและหมุนเวียนในอุปกรณ์ทดสอบ

  • และปริมาณ talc ต่อลูกบาศก์เมตรปริมาณอุปกรณ์ทดสอบคือ2 ~ 4กก. ไม่เกิน20ครั้งของการใช้งาน

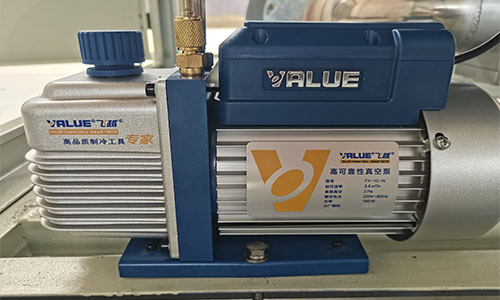

ปั้มสุญญากาศที่จดสิทธิบัตร

อากาศในส่วนทดสอบถูกสกัดผ่านปั๊มสูญญากาศเพื่อสร้างระดับสูญญากาศบางอย่างและประสิทธิภาพการกันฝุ่นของอุปกรณ์ได้รับการทดสอบip68_test_equipment12.jpg


ฮูดดี้

คุณสมบัติและประโยชน์ของอุปกรณ์ทดสอบ IPX8

1.ค่ะพร้อมกับระบบควบคุมไอดีที่สมบูรณ์และความดันทดสอบภายในสามารถควบคุมได้อย่างถูกต้องผ่านเซ็นเซอร์ความดันความแม่นยำสูง, ซึ่งสามารถจำลองสภาพแวดล้อมแรงดันน้ำได้0-50เมตรภายใต้ความลึกของน้ำที่แตกต่างกัน

2.ทำจากสแตนเลส304เหล็ก SS มีความต้านทานการกัดกร่อนที่ดีและทนต่อการสึกหรอ การออกแบบภาชนะทรงกระบอกมีการกระจายความเครียดสม่ำเสมอและสามารถทนต่อความดันได้มากขึ้น

3.ติดตั้งวาล์วนิรภัยเมื่อแรงดันภายในเกินค่าที่ตั้งไว้แรงดันจะถูกปล่อยโดยอัตโนมัติเพื่อความปลอดภัยของกระบวนการทดสอบและหลีกเลี่ยงการบาดเจ็บ

4.ค่ะประสิทธิภาพการปิดผนึกระหว่างฝาถังและตัวถังเป็นเลิศการใช้แหวนปิดผนึกซิลิโคนและวัสดุปิดผนึกที่มีคุณภาพสูงอื่นๆความยืดหยุ่นที่ดีไม่ใช่เรื่องง่ายที่จะอายุ, สามารถป้องกันน้ำรั่วได้อย่างมีประสิทธิภาพ

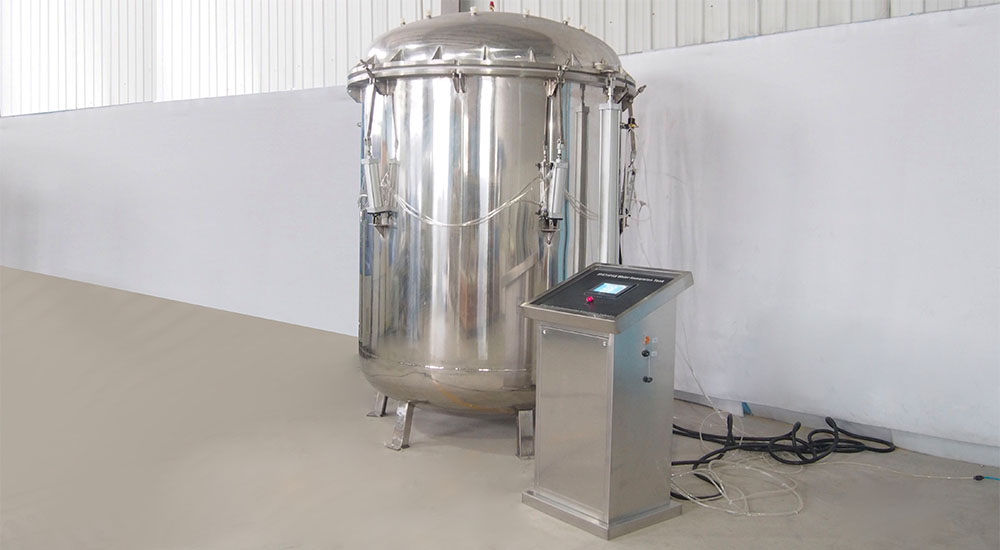

ข้อมูลจำเพาะของอุปกรณ์ทดสอบ IPX8

โมเดลโมเดลจำลอง

R78-600

ขนาดภายใน (มม.)

เส้นผ่าศูนย์กลาง600mm * ความสูง1500mm

ขนาดโดยรวม (มม.)

เส้นผ่าศูนย์กลาง800mm * ความสูง1800mm

ความดันความดันสูง

แรงดันน้ำลึก50เมตร

เปิดโหมด

ฝาปิดแบบนิวเมติก

วัสดุทำจากวัสดุ

แผ่นเหล็ก A3ความหนาของผนัง15mm

ตัวควบคุมตัวควบคุม

ตัวควบคุมหน้าจอสัมผัส LCD สีที่ตั้งโปรแกรมได้, การเชื่อมต่ออีเธอร์เน็ต

ระบบจ่ายน้ำ

ถังเก็บน้ำ, น้ำประปาอัตโนมัติ

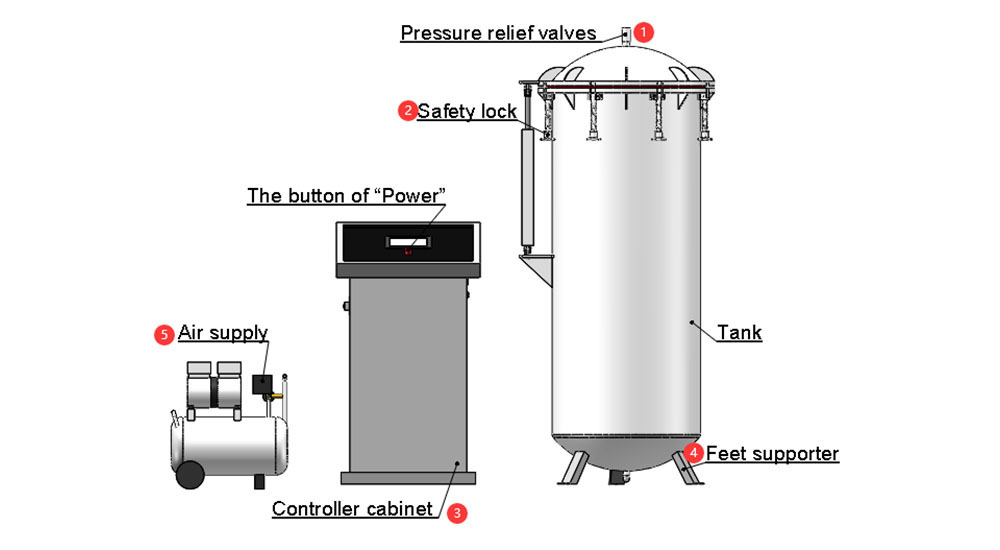

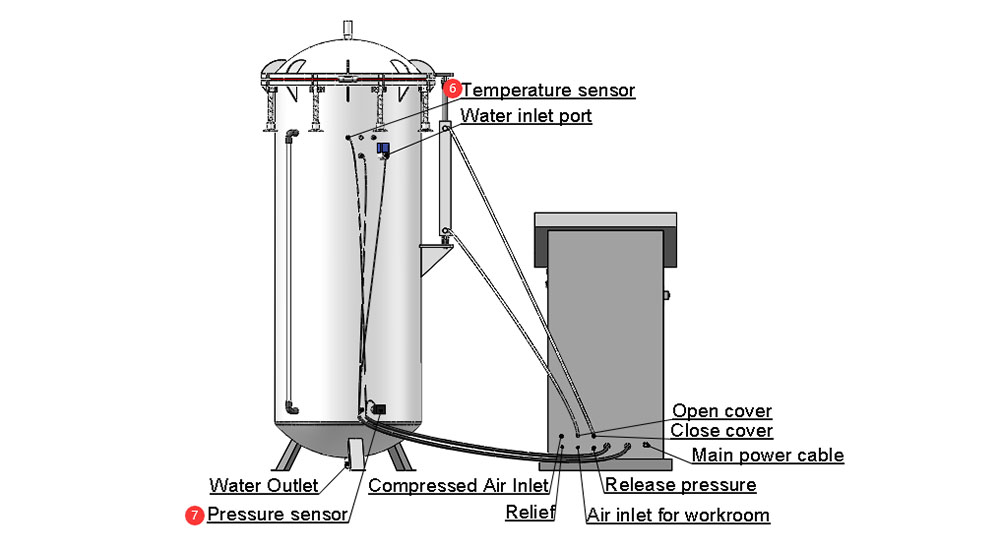

การกำหนดค่าอุปกรณ์ทดสอบ IPX8


① ①วาล์วระบายความดัน

เมื่อแรงดันเกินค่าที่ปลอดภัยที่ตั้งไว้วาล์วระบายแรงดันจะเปิดขึ้นโดยอัตโนมัติเพื่อปล่อยแรงดันที่มากเกินไปเพื่อป้องกันไม่ให้แรงดันภายในของอุปกรณ์สูงเกินไป

② ②ล็อคเพื่อความปลอดภัย

12ล็อคความปลอดภัยด้วยตนเอง ป้องกันไม่ให้ประตูหรือฝาครอบของอุปกรณ์ถูกเปิดโดยบังเอิญเพื่อหลีกเลี่ยงการรั่วไหลของน้ำก๊าซหรือความดันภายในระหว่างการทดสอบ

③ ③ตู้ควบคุมสำหรับควบคุม

สามารถตั้งค่าพารามิเตอร์การทดสอบได้เช่นแรงดันทดสอบเวลาทดสอบอุณหภูมิฯลฯและสามารถแสดงสถานะการทำงานและข้อมูลการทดสอบของอุปกรณ์ได้แบบเรียลไทม์

④ ตัวรองรับเท้า

มีความแข็งแรงและความมั่นคงเพียงพอสำหรับการสนับสนุนและแก้ไขอุปกรณ์ทดสอบ IPX8

⑤ การจ่ายอากาศ

อากาศเป็นสิ่งจำเป็นในการใช้ความดันหรือดำเนินการเช่นการตรวจจับการรั่วไหลของก๊าซ


เซนเซอร์อุณหภูมิ

วัดอุณหภูมิภายในอุปกรณ์ทดสอบ IPX8หรือตัวอย่างการทดสอบ

ฮูดดี้เซ็นเซอร์วัดความดัน

การตรวจสอบการเปลี่ยนแปลงแรงดันแบบเรียลไทม์ภายในอุปกรณ์ทดสอบ IPX8

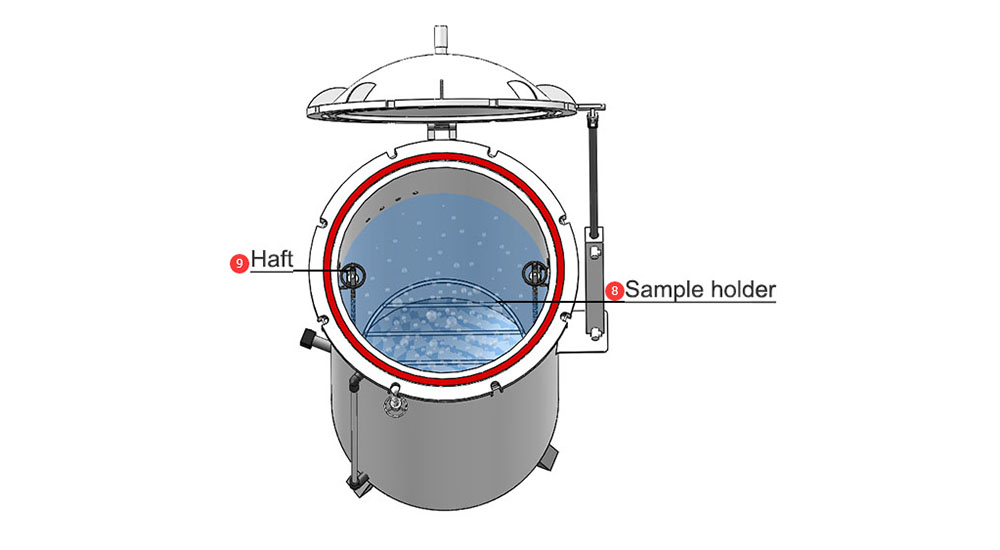

ฮูดดี้ที่ใส่ตัวอย่าง

วางตัวอย่างทดสอบรับน้ำหนัก50กก.

ผ้าคลุมเตียง haft

ตัวยึดตัวอย่างสามารถจัดตำแหน่งได้ทั้งสองด้านของ haft.
