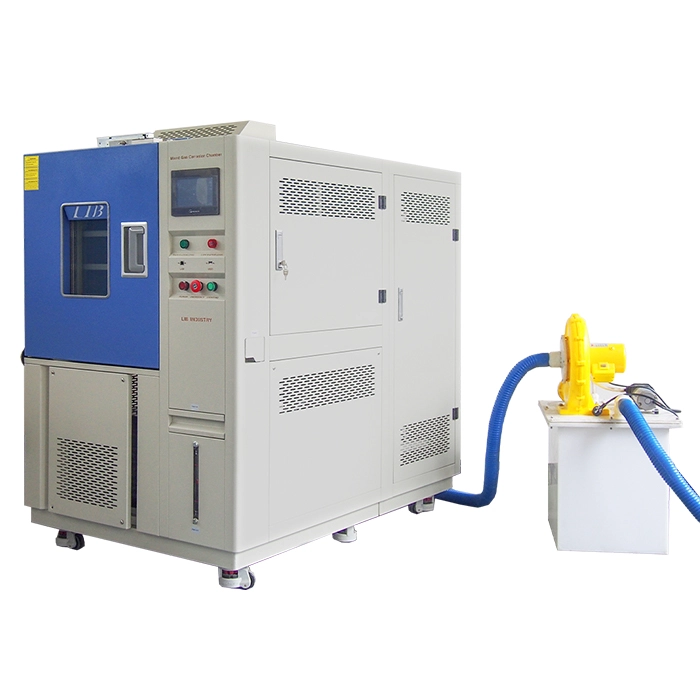

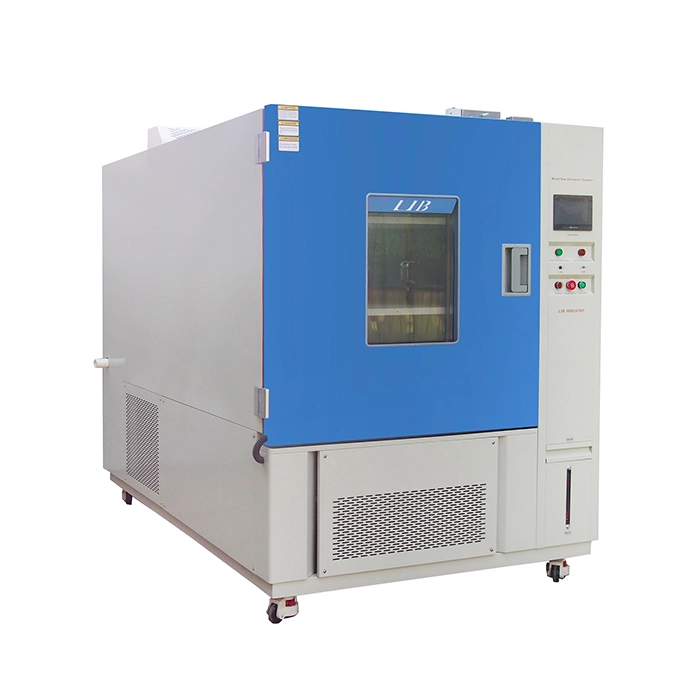

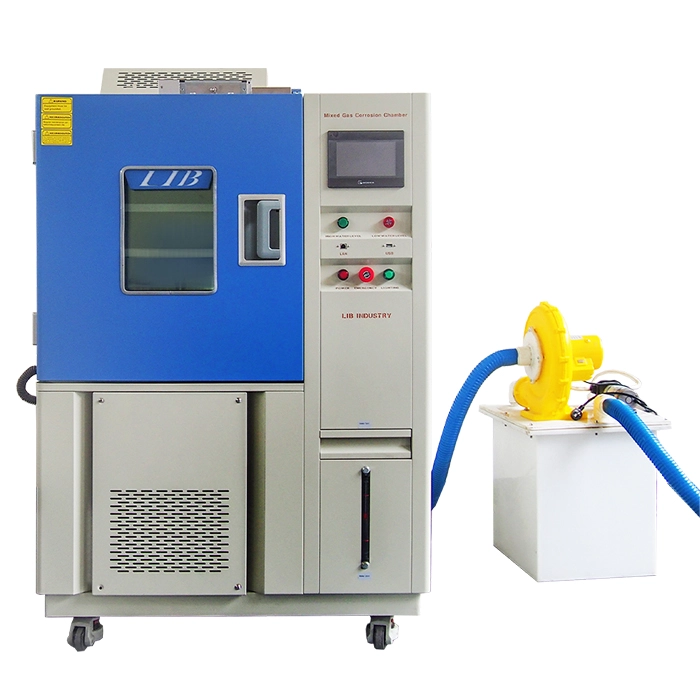

ห้องทดสอบ MFG

ในห้องทดสอบ MFG (Mixed Flowing Gases) สามารถควบคุมอัตราส่วนผสม อัตราการไหล อุณหภูมิ ความชื้น และพารามิเตอร์สิ่งแวดล้อมอื่นๆ ของก๊าซต่างๆ ได้อย่างแม่นยำ โดยทดสอบความต้านทานการกัดกร่อนของวัสดุต่างๆ ชิ้นส่วนอิเล็กทรอนิกส์ และผลิตภัณฑ์อื่นๆ ในสภาพแวดล้อมของก๊าซกัดกร่อนผสม

ห้องทดสอบ LIB MFG สามารถทำการทดสอบก๊าซเดี่ยวและยังสามารถทำการทดสอบก๊าซผสม (H2S/NO2/CL2/SO2 ฯลฯ) ได้อีกด้วย


รุ่น: GCM-100, GCM-225, GCM-500, GCM-800, GCM-1000

มาตรฐาน: ASTM B827, ASTM B845, IEC 60068-2-60, IEC 60068-2-42, MIL-STD-810, EIA-364-65


ห้องทดสอบ MFG ช่วยเร่งการทดสอบการกัดกร่อนได้อย่างไร


คุณสมบัติและประโยชน์ของ MFG Test Chamber

1. ก๊าซต่างๆ หลากหลายชนิด เช่น H2S, NO2, CL2, SO2, NH3 ฯลฯ ถูกผสมอย่างแม่นยำในสัดส่วนที่กำหนดไว้ ตัวควบคุมการไหลของก๊าซที่มีความแม่นยำสูง ด้วยความแม่นยำในการควบคุมระดับส่วนในพันล้านส่วน (ppb)

2. นอกเหนือจากการควบคุมก๊าซแล้ว ยังสามารถควบคุมช่วงอุณหภูมิได้ตั้งแต่ 15 °C ถึง 100 °C และปรับความชื้นได้ตั้งแต่ 30% ถึง 98%RH ซึ่งเป็นการควบคุมอุณหภูมิและความชื้นที่กว้างและแม่นยำ เพื่อตอบสนองความต้องการในการทดสอบที่แตกต่างกัน

3. ติดตั้งตัวควบคุมการไหลของก๊าซความแม่นยำสูง เซ็นเซอร์อุณหภูมิ เซ็นเซอร์ความชื้น ซึ่งสามารถควบคุมพารามิเตอร์ต่างๆ ใน MFG test chamber ได้อย่างแม่นยำ เพื่อให้มั่นใจถึงความเสถียรและความแม่นยำของสภาวะการทดสอบ

4. การออกแบบร่องและสัน ซีลซิลิโคน ตัวล็อคแม่เหล็กไฟฟ้า ถูกนำมาใช้เพื่อให้แน่ใจถึงความแน่นหนาของตู้ทดสอบในระหว่างการทดสอบ ป้องกันไม่ให้ก๊าซอันตรายรั่วไหล


ข้อมูลจำเพาะของ MFG Test Chamber

รุ่น

GCM-100

GCM-225

GCM-500

ขนาดภายใน (มม.)

400*500*500

500*600*750

700*800*900

ขนาดภายนอก (มม.)

1010*1050*1620

1110*1150*1860

1330*1350*2010

ปริมาตรภายใน (ลิตร)

100

225

500

ช่วงอุณหภูมิ

15 ℃ ~ 80 ℃

ความผันผวนของอุณหภูมิ

± 0.5 ℃

ความเบี่ยงเบนของอุณหภูมิ

± 2.0 ℃

ช่วงความชื้น

30% ~ 98% RH

ความเบี่ยงเบนของความชื้น

±2.5% RH

ความเข้มข้นของ SO2

100 ~500 ppb± 20 ppb (ปรับได้)

H2S

ความเข้มข้น

10 ~100 ppb ± 20 ppb (ปรับได้)



NO2

ความเข้มข้น

200 ppb ± 20 ppb (ปรับได้)



Cl2

ความเข้มข้น

10 ~20 ppb ±5 ppb (ปรับได้)

อัตราการเปลี่ยนอากาศ

3~10 ครั้ง/ชม.

ระบบทำความเย็น

ระบบทำความเย็นแบบอัดด้วยกลไก

เครื่องเพิ่มความชื้น

เครื่องเพิ่มความชื้นแบบแยกภายนอก ผิวระเหยสแตนเลส

ระบบจ่ายน้ำ

ระบบกรองน้ำบริสุทธิ์ จ่ายน้ำอัตโนมัติ

ตัวควบคุม

ตัวควบคุมหน้าจอสัมผัส LCD สีแบบตั้งโปรแกรมได้

การเชื่อมต่ออีเธอร์เน็ต, เชื่อมต่อ PC

เซ็นเซอร์ก๊าซ

เซ็นเซอร์ก๊าซ H2S/NO2/CL2/SO²

การหมุนเวียนอากาศ

พัดลมแบบแรงเหวี่ยง

ล็อคประตู

ล็อคแม่เหล็กไฟฟ้า

อุปกรณ์ระบายก๊าซ

ชุดระบายอากาศ

อุปกรณ์ความปลอดภัย

การป้องกันความร้อนแห้งของเครื่องเพิ่มความชื้น; การป้องกันอุณหภูมิเกิน; การป้องกันกระแสเกิน;

การป้องกันน้ำขาด; การป้องกันไฟรั่ว

วัสดุภายใน

สแตนเลส SUS316 + พลาสติกเสริมใยแก้ว

วัสดุภายนอก

แผ่นเหล็กเคลือบป้องกัน



ส่วนประกอบของ MFG Test Chamber

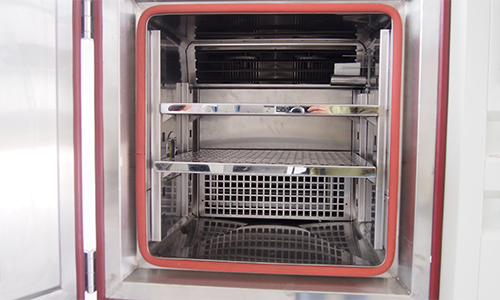

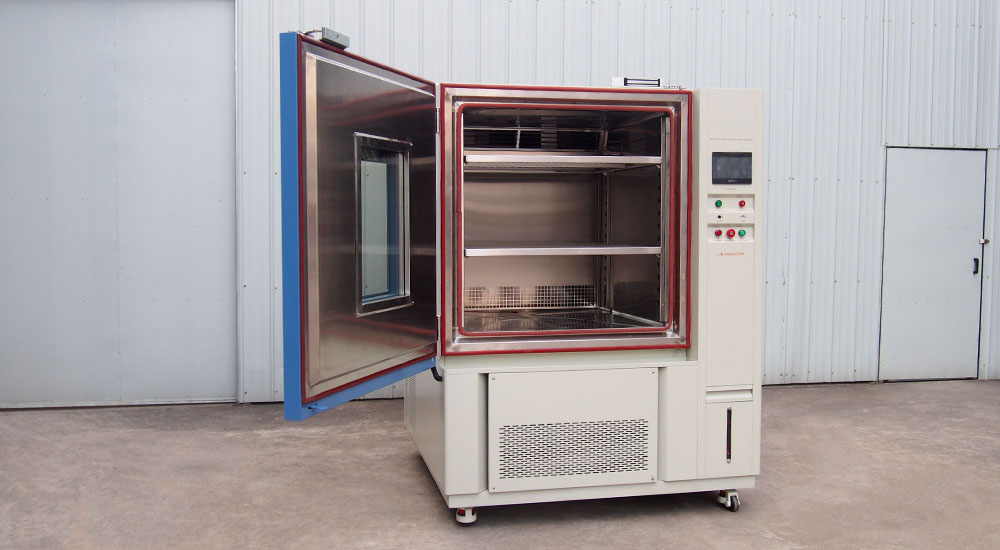

ห้องทดลอง

ห้องworkroomใช้วัสดุสแตนเลส SUS304 และเคลือบด้วยชั้นของไฟเบอร์กลาส ซึ่งทั้งป้องกันการกัดกร่อนและเพิ่มความแข็งแรงของอุปกรณ์② ระบบหมุนเวียนอากาศ MFG_Test_Chamber8.jpg

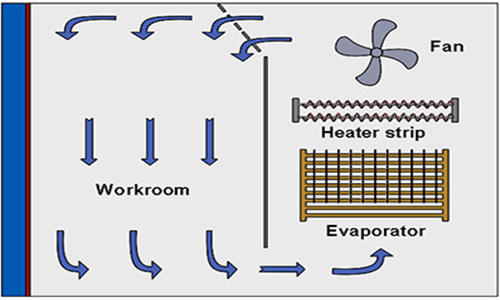

ประกอบด้วยพัดลมแบบแรงเหวี่ยงและมอเตอร์ขับเคลื่อน อากาศในตู้ทดสอบจะถูกหมุนเวียนอย่างต่อเนื่องเพื่อให้แน่ใจว่าพารามิเตอร์ด้านสิ่งแวดล้อม เช่น อุณหภูมิ ความชื้น และความเข้มข้นของก๊าซ กระจายอย่างสม่ำเสมอภายในตู้

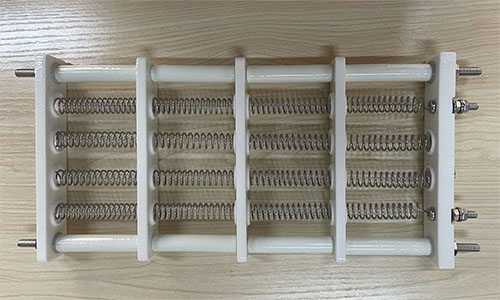

ระบบทำความร้อนลวดความต้านทานกำลังสูง ทำให้อุณหภูมิในตู้ทดสอบสูงขึ้นอย่างรวดเร็ว

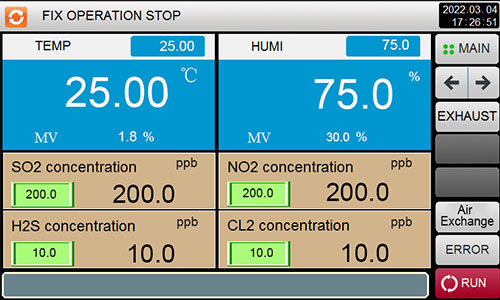

ระบบควบคุมPID ควบคุมอุณหภูมิ ความชื้น อัตราการไหลของก๊าซ และพารามิเตอร์อื่นๆ อย่างแม่นยำ และยังมีฟังก์ชันการตรวจสอบ สัญญาณเตือน และบันทึกข้อมูล

⑤ ระบบทำความเย็น MFG_Test_Chamber13.jpg

ประกอบด้วยคอมเพรสเซอร์ คอนเดนเซอร์ กลไกลิ้นปีกผีเสื้อ และอีวาพอเรเตอร์ อุณหภูมิในตู้จะลดลงโดยการดูดซับความร้อนผ่านการระเหยของสารทำความเย็น

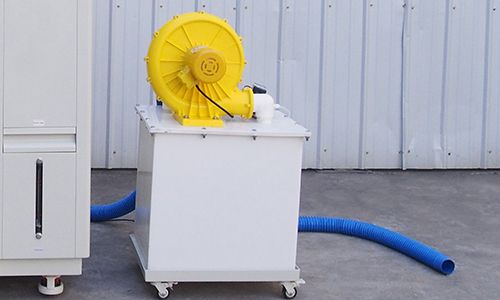

อุปกรณ์ระบายอากาศถังสารละลาย NAOH สำหรับเจือจาง H2S/NO2/CL2/SO2 ทำให้สถานที่ทำงานสะอาดและปลอดภัย

  • นอกจากนี้ยังสามารถเพิ่มถังเจือจาง H₂SO₄ เพื่อเจือจางก๊าซที่เป็นด่างได้อีกด้วย

  • ⑦ ระบบความชื้น


การเพิ่มความชื้นด้วยไอน้ำ เพิ่มความชื้นภายใน

chamberอย่างรวดเร็ว. MFG_Test_Chamber12.jpg

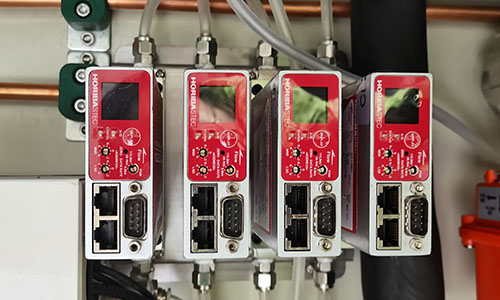

⑧ มาตรวัดการไหลของก๊าซ

วัดและควบคุมการไหลของก๊าซเข้าสู่ตู้ทดสอบอย่างแม่นยำ เพื่อให้แน่ใจว่าความเข้มข้นของก๊าซภายในตู้ถึงค่าที่ตั้งไว้ซึ่งจำเป็นสำหรับการทดสอบ MFG_Test_Chamber16.jpg

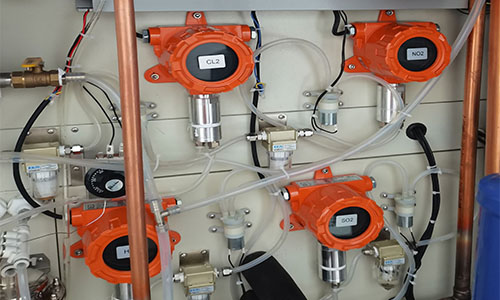

⑨ เซ็นเซอร์ก๊าซ

เซ็นเซอร์ก๊าซความแม่นยำสูงสามารถตรวจสอบความเข้มข้น ชนิด และพารามิเตอร์อื่นๆ ของก๊าซในchamberได้แบบเรียลไทม์ และป้อนข้อมูลกลับไปยังระบบควบคุม MFG_Test_Chamber2.jpg
