อุปกรณ์ทดสอบความร้อนสำหรับรอบอุณหภูมิ: เหมาะสำหรับ PCBs และการตรวจสอบอุปกรณ์ทางกล

Jul 23 2025
Table of Content [Hide]

    ในอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยและวิศวกรรมเครื่องกลอุปกรณ์ทดสอบความร้อนเป็นสิ่งที่ขาดไม่ได้สำหรับการประเมินว่าผลิตภัณฑ์ทำงานอย่างไรภายใต้การสัมผัสกับความผันผวนของอุณหภูมิเป็นเวลานานหรือทำซ้ำ โดยเฉพาะอย่างยิ่งสำหรับแผงวงจรพิมพ์ (PCBs) และอุปกรณ์เครื่องกลการทดสอบรอบอุณหภูมิเป็นวิธีการมาตรฐานในการจำลองความเครียดในสิ่งแวดล้อมในโลกแห่งความเป็นจริงช่วยให้ผู้ผลิตตรวจจับจุดล้มเหลวในช่วงต้นของการพัฒนา


    การทดสอบวงจรความร้อนคืออะไร?

    การทดสอบวงจรความร้อนหรือที่เรียกว่าการปั่นจักรยานด้วยอุณหภูมิเกี่ยวข้องกับการเปิดเผยผลิตภัณฑ์ซ้ำๆเพื่อสลับอุณหภูมิสูงและต่ำในจำนวนรอบที่เฉพาะเจาะจง วิธีนี้จะประเมินผลกระทบของการขยายตัวและการหดตัวทางความร้อนเผยให้เห็นจุดอ่อนเช่นความเมื่อยล้าประสานแปรปรวนวัสดุการย่อยสลายประทับตราและความล้มเหลวของตัวเชื่อมต่อ

    มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆเช่นยานยนต์การบินและอวกาศอิเล็กทรอนิกส์พลังงานและการป้องกันเพื่อให้มั่นใจถึงความทนทานในระยะยาวและการปฏิบัติตามมาตรฐานเช่น IEC 60068-2-14และ MIL-STD-810H

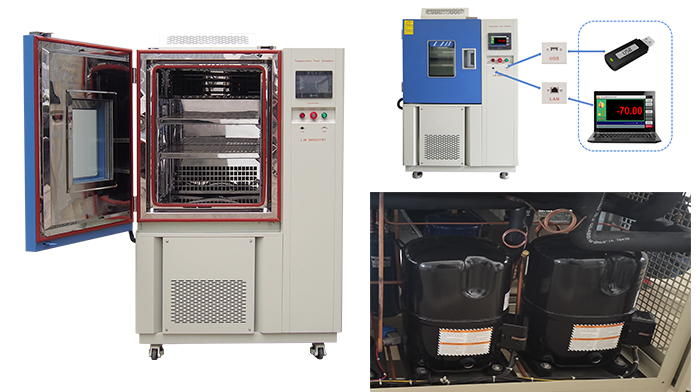

    อุปกรณ์ทดสอบความร้อนของแอลสำหรับการปั่นจักรยานด้วยอุณหภูมิที่เชื่อถือได้

    ขั้วต่ออุปกรณ์ขี่จักรยานความร้อนได้รับการออกแบบมาเพื่อให้มีสภาวะความร้อนที่แม่นยำทำซ้ำได้และตั้งโปรแกรมได้สำหรับการทดสอบส่วนประกอบที่หลากหลาย

    ออกแบบด้วยระบบควบคุมอุณหภูมิที่แข็งแกร่งการไหลของอากาศสม่ำเสมอและซอฟต์แวร์อัจฉริยะเหมาะสำหรับทั้งห้องปฏิบัติการพัฒนาและการประกันคุณภาพการผลิต

    คุณสมบัติทางเทคนิคที่สำคัญ:

    ช่วงอุณหภูมิ: -70 °C ถึง150 °C

    อัตราทางลาด: สูงสุด5 °C/นาที (กำหนดเอง)

    ความสม่ำเสมอของอุณหภูมิ: 1.5 °C

    ระบบควบคุม: ตัวควบคุมหน้าจอสัมผัสแบบแยกส่วนพร้อมโปรไฟล์ที่ตั้งโปรแกรมได้หลายส่วน

    การบันทึกข้อมูล: รองรับ USB และ Ethernet สำหรับการตรวจสอบระยะไกลและการส่งออกข้อมูล

    เล่มมาตรฐาน: 50L ถึง1000L (ขนาดที่กำหนดเองได้ประเภทตั้งโต๊ะเพื่อเดินในประเภท)

    อุปกรณ์นี้ช่วยให้ผู้ใช้สามารถกำหนดโปรไฟล์อุณหภูมิที่แม่นยำด้วยเวลาที่มีการนับรอบและอัตราการเปลี่ยนภาพ-เหมาะสำหรับการจำลองสภาพสนามเมื่อเวลาผ่านไป

    ออกแบบมาสำหรับการทดสอบชิ้นส่วน PCB และเครื่องกล

    ชิ้นต่อชิ้น

    ข้อต่อประสาน Vias และพื้นผิว PCB มีแนวโน้มที่จะเกิดความเมื่อยล้าจากความร้อน ห้องระบายความร้อนช่วยให้วิศวกรทดสอบความน่าเชื่อถือของบอร์ดหลายชั้นแพ็คเกจ BGA และส่วนประกอบ SMD ภายใต้ความเครียดแบบวนรอบในระยะยาว

    โปรไฟล์การทดสอบทั่วไปสำหรับ PCBs อาจเกี่ยวข้อง1000รอบการเริ่มจาก-40 °C ถึง125 °C, มี Aอยู่10นาทีในแต่ละสุดขั้วและทางลาดการเปลี่ยนแปลงของ5 °C/นาที.ค่าาา

    อุปกรณ์เครื่องกล:

    เช่นตัวเรือนซีลชุดเกียร์และเปลือกหุ้มจะประสบกับความเครียดระหว่างการขยายตัวและการหดตัวของความร้อน การทดสอบการขี่จักรยานความร้อนช่วยทำนายการเสียรูปการแตกร้าวและการย่อยสลายการทำงานเมื่อเวลาผ่านไป

    สำหรับอุปกรณ์ทางกลที่ไวต่อความชื้นสามารถเพิ่มความชื้นได้เช่นการบำรุงรักษา85% RH ที่85 °Cสำหรับสำหรับสำหรับ168ชั่วโมงก่อนปั่นจักรยาน โปรไฟล์รายละเอียดดังกล่าวช่วยตรวจสอบทั้งความทนทานต่อความร้อนและการดูดความชื้นของส่วนประกอบ

    พอร์ตทดสอบที่ปรับแต่งได้สำหรับการตั้งค่าเฉพาะของคุณ

    ข้อดีหลักประการหนึ่งคือความสามารถในการปรับแต่งพอร์ตทดสอบ (การป้อนกลับ) เพื่อรองรับสายเคเบิลเซ็นเซอร์สายไฟท่อของเหลวหรือเพลาหมุนโดยไม่กระทบต่อความสมบูรณ์ทางความร้อนของห้องลิเธียมห้องปั่นจักรยานความร้อนได้รับการออกแบบเพื่อให้ตัวอย่างสามารถทำงานได้ในระหว่างการทดสอบช่วยให้วิศวกรสามารถสังเกตโหมดความล้มเหลวภายใต้สภาพการทำงานในโลกแห่งความเป็นจริง


    ตัวเลือกการปรับแต่งรวมถึง:

    ตำแหน่ง: ผนังด้านข้างแผงด้านหลังหรือด้านบน

    ขนาด: 50มม. 100มม. หรือเส้นผ่านศูนย์กลางหรือรูปร่างที่ลูกค้ากำหนด

    ปริมาณ: พอร์ตเดี่ยวหรือหลายพอร์ตขึ้นอยู่กับความซับซ้อนในการทดสอบ

    สิ่งนี้มีประโยชน์อย่างยิ่งสำหรับการตรวจสอบในแหล่งกำเนิดซึ่งตัวอย่างการทดสอบถูกขับเคลื่อนหรือส่งข้อมูลระหว่างการปั่นจักรยาน

    การใช้งานในอุตสาหกรรม

    อุปกรณ์ทดสอบความร้อนของแอลใช้กันอย่างแพร่หลายใน:

    ยานยนต์: โมดูลแบตเตอรี่ ECUs ตัวเชื่อมต่อชุดไฟส่องสว่าง

    การบินและอวกาศ: เซ็นเซอร์, ตัวกระตุ้น, แผงควบคุม avionic

    อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค: สมาร์ทโฟนเราเตอร์โมดูลวงจร

    ระบบพลังงาน: อินเวอร์เตอร์พลังงานแสงอาทิตย์แผงควบคุม

    การป้องกัน: อุปกรณ์การสื่อสาร, อุปกรณ์อิเล็กทรอนิกส์ ruggedized

    โดยการระบุกลไกความล้มเหลวในช่วงต้นบริษัทสามารถหลีกเลี่ยงการส่งคืนสนามที่มีราคาแพงและปรับปรุงความน่าเชื่อถือของผลิตภัณฑ์

    พร้อมสำหรับการทดสอบการขี่จักรยานความร้อนของคุณ

    ด้วยประสบการณ์เกือบสองทศวรรษในอุปกรณ์ทดสอบด้านสิ่งแวดล้อม Li เป็นชื่อที่เชื่อถือได้ในห้องปั่นจักรยานด้วยความร้อน แต่ยังปรับแต่งโซลูชั่นอย่างเต็มที่-จากขนาดห้องและการตั้งค่าโปรไฟล์อุณหภูมิเพื่อการกำหนดค่าพอร์ตและบูรณาการกับม้านั่งทดสอบ

    แต่ละห้องได้รับการออกแบบมาเพื่อให้เป็นไปตามมาตรฐานสากลในขณะที่มีเสถียรภาพในระยะยาวการบำรุงรักษาต่ำและใช้งานง่ายหากคุณกำลังทดสอบ PCBs, อุปกรณ์เครื่องกล, หรือชุดอิเล็กทรอนิกส์เช่นมีความแม่นยำความยืดหยุ่นและสนับสนุนความต้องการในห้องปฏิบัติการของคุณที่จะประสบความสำเร็จโปรดอย่าลังเลที่จะปล่อยให้ความต้องการในการทดสอบของคุณ ทีมปฏิบัติการจะติดต่อคุณเร็วๆนี้
