คู่มือขนาดห้องทดสอบความเครียดสิ่งแวดล้อม 100 ลิตร ถึง 1000 ลิตร

Jul 02 2026

Table of Content [Hide]

การเลือกห้องทดสอบความเครียดสิ่งแวดล้อมไม่ใช่เพียงการเลือกตามปริมาตรเท่านั้น ห้องทดสอบขนาด 225 ลิตรอาจมีความน่าเชื่อถือมากกว่าห้องที่ใหญ่กว่า เมื่อตัวอย่างมีขนาดเล็ก การไหลของอากาศเปิดกว้าง และการทดสอบต้องการการควบคุมอุณหภูมิและความชื้นที่เข้มงวด ห้องทดสอบขนาด 1000 ลิตรกลายเป็นตัวเลือกที่ดีกว่า เมื่อฟิกซ์เจอร์ สายเคเบิล ตัวอย่างที่จ่ายไฟ หรือการโหลดแบบแบทช์กินพื้นที่ทำงาน

ทำไมขนาดของห้องทดสอบความเครียดสิ่งแวดล้อมจึงสำคัญ

ขนาดของห้องทดสอบมีผลต่อความสม่ำเสมอของอุณหภูมิ ความเสถียรของความชื้น และปริมาณงานทดสอบ พื้นที่ว่างภายในห้องทดสอบเป็นส่วนหนึ่งของระบบการทดสอบ — มันช่วยให้อากาศที่ปรับสภาพแล้วเคลื่อนที่รอบๆ ตัวอย่างแทนที่จะเกิดจุดร้อน จุดเย็น หรือบริเวณเปียกใกล้ผิว

กฎที่ใช้ได้จริงคือให้ตัวอย่างมีปริมาตรต่ำกว่าประมาณหนึ่งในสามของปริมาตรใช้งาน ซึ่งใช้ได้กับถาดใส่ PCB โมดูลแบตเตอรี่ ชิ้นส่วนโลหะ อุปกรณ์ที่จ่ายไฟ และตัวอย่างที่ติดตั้งอยู่

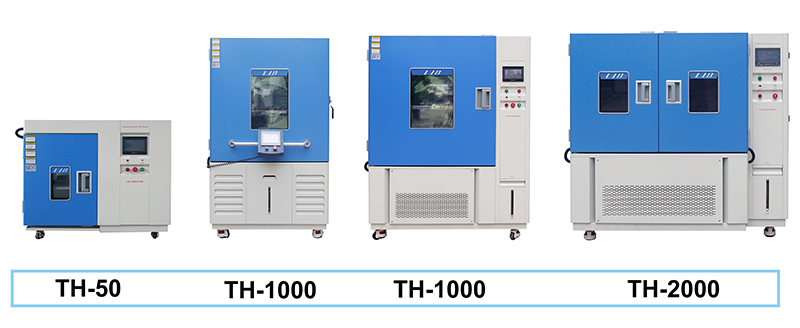

การเปรียบเทียบโดยสังเขป: 100 ลิตร, 225 ลิตร, 500 ลิตร, 800 ลิตร และ 1000 ลิตร

ปริมาตรของห้องทดสอบ	พื้นที่ภายใน, มม.	การใช้งานที่เหมาะสมที่สุด	ตัวอย่างทั่วไป
100L	400 × 500 × 500	ชิ้นส่วนขนาดเล็กและการวิจัยและพัฒนาในขั้นต้น	เซ็นเซอร์ ขั้วต่อ ตัวอย่าง PCB
225L	500 × 600 × 750	ตัวอย่างขนาดกลางและงานห้องปฏิบัติการที่ยืดหยุ่น	โมดูลควบคุม ชุดประกอบขนาดเล็ก
500L	700 × 800 × 900	การทดสอบแบบแบทช์และชุดประกอบขนาดใหญ่ขึ้น	ถาด PCB ตัวเรือนเครื่องมือ
800L	800 × 1000 × 1000	ฟิกซ์เจอร์ขนาดใหญ่ขึ้นหรือปริมาณงานที่สูงขึ้น	โมดูลแบตเตอรี่ ชุดประกอบย่อย
1000 ลิตร	1000 × 1000 × 1000	ผลิตภัณฑ์ขนาดใหญ่และการตรวจสอบความถูกต้องในการผลิต	หน่วยโทรคมนาคม ระบบอิเล็กทรอนิกส์ขนาดใหญ่

การเลือกขั้นสุดท้ายควรตรวจสอบขนาดฟิกซ์เจอร์ การเดินสายเคเบิล น้ำหนัก ปริมาณความร้อนที่ปล่อยออกมา และโปรไฟล์การทดสอบ — ตารางด้านล่างอธิบายวิธีการ

ขั้นตอนที่ 1 — เริ่มจากขนาดตัวอย่าง ไม่ใช่ปริมาตรของห้องทดสอบ

วัดขนาดตัวอย่างในสภาพการทดสอบจริง ไม่ใช่เป็นผลิตภัณฑ์เปล่าเปลือย เพิ่มขายึด ถาด สายเคเบิล เทอร์โมคัปเปิล ส่วนรองรับ ชั้นวาง และระยะปลอดภัย

สำหรับหนึ่งตัวอย่าง ให้ตรวจสอบช่องว่างการไหลของอากาศด้านข้าง ด้านบน และด้านหลัง สำหรับการทดสอบแบบแบทช์ หลีกเลี่ยงการซ้อนหนาแน่น — ชิ้นส่วนเล็กๆ สิบชิ้นวางใกล้กันเกินไปอาจปิดกั้นอากาศได้รุนแรงกว่าตัวอย่างขนาดใหญ่เพียงชิ้นเดียว

ขั้นตอนที่ 2 — จับคู่ขนาดของห้องทดสอบกับขั้นตอนการทดสอบและการใช้งานของคุณ

ผลิตภัณฑ์เดียวกันอาจต้องการขนาดห้องทดสอบที่แตกต่างกันในขั้นตอนต่างๆ ของโครงการ งานวิจัยและพัฒนาต้องการการเปลี่ยนแปลงการตั้งค่าอย่างรวดเร็ว งานควบคุมคุณภาพต้องการการวางตำแหน่งที่ทำซ้ำได้ การคัดกรองในการผลิตเน้นจำนวนชิ้นต่อรอบมากที่สุด ต่อไปนี้คือการทำงานสำหรับแต่ละขนาด:

100 ลิตร — ชิ้นส่วนขนาดเล็กและการวิจัยและพัฒนาในขั้นต้น เหมาะสำหรับเซ็นเซอร์ ขั้วต่อ ชิ้นตัวอย่าง PCB ตัวอย่างยาง สารเคลือบ กาว และชิ้นส่วนย่อยอิเล็กทรอนิกส์ขนาดเล็ก — มีประโยชน์เมื่อการทดสอบเปลี่ยนแปลงบ่อยและต้องการการโหลดที่รวดเร็ว มันกลายเป็นตัวเลือกที่ไม่ดีเมื่อฟิกซ์เจอร์เติมเต็มพื้นที่ส่วนใหญ่ของห้อง หากสายเคเบิล ขายึด หรือส่วนรองรับรกรุงรังเส้นทางอากาศ ให้ขยับขึ้นเป็น 225 ลิตร

225 ลิตร — จุดกึ่งกลางที่ยืดหยุ่น มีความสูงและความลึกมากกว่าห้องทดสอบขนาดกะทัดรัด แต่ยังคงจัดการในพื้นที่ใช้สอยได้สะดวก เป็นตัวเลือกทั่วไปสำหรับชุดประกอบอิเล็กทรอนิกส์ ถาด PCB และอุปกรณ์ที่จ่ายไฟพร้อมสายสัญญาณ โดยเฉพาะสำหรับโปรแกรมวิจัยและพัฒนาแบบผสมที่สลับระหว่างการทดสอบความร้อนชื้น (เช่น 40 °C / 93% RH) และการทดสอบอุณหภูมิต่ำในสัปดาห์เดียวกัน

500 ลิตร และ 800 ลิตร — การทดสอบแบบแบทช์และชุดประกอบขนาดใหญ่ขึ้น 500 ลิตร เป็นตัวเลือกมาตรฐานสำหรับการทดสอบแบบแบทช์ที่ทำซ้ำได้ การตรวจรับเข้า การเปรียบเทียบวัสดุ และการคัดกรองความน่าเชื่อถือ ขยับขึ้นเป็น 800 ลิตร เมื่อฟิกซ์เจอร์มีขนาดใหญ่ขึ้นหรือชิ้นงานสูง — โมดูลแบตเตอรี่ แผงหน้าปัดเครื่องมือ การติดตั้งที่มีสายเคเบิลหนาแน่น — ซึ่งปริมาตรที่เพิ่มขึ้นให้การไหลของอากาศที่เสถียรและการเข้าถึงที่ปลอดภัย ไม่ใช่แค่เพียงพอดี

1000 ลิตร — ผลิตภัณฑ์ขนาดใหญ่และการตรวจสอบความถูกต้องปริมาณงานสูง เหมาะสำหรับผลิตภัณฑ์ขนาดใหญ่หรือการดำเนินการตรวจสอบซ้ำๆ ที่ห้องทดสอบขนาดเล็กจะหมายถึงรอบการทำงานที่มากเกินไป ยังเป็นขนาดที่เหมาะสมสำหรับอุปกรณ์ที่จ่ายไฟ เนื่องจากการเดินสายไฟ การระบายความร้อน และการวางเซ็นเซอร์ล้วนต้องการพื้นที่ คำถามที่แท้จริงไม่ใช่แค่ "จะพอดีไหม" แต่ "จะพอดีพร้อมกับการไหลของอากาศที่เสถียรและการเข้าถึงที่ปลอดภัยหรือไม่"

ข้อมูลอ้างอิงสั้นๆ ตามการใช้งาน: การวิจัยและพัฒนาชิ้นส่วน → 100 ลิตร หรือ 225 ลิตร ชุดประกอบอิเล็กทรอนิกส์ที่ต้องการพื้นที่สำหรับการทำงานที่จ่ายไฟและการเดินสายไฟ → 225 ลิตร หรือ 500 ลิตร อิเล็กทรอนิกส์ยานยนต์ โมดูลแบตเตอรี่ อุปกรณ์โทรคมนาคม ตัวเรือนขนาดใหญ่ขึ้น → 500 ลิตร, 800 ลิตร หรือ 1000 ลิตร การคัดกรองในการผลิตความถี่สูง → เพิ่มขนาดเพื่อลดเวลารอคิวในโปรไฟล์ที่ยาวและทำซ้ำ

อย่าเลือกโดยดูจากปริมาตรเพียงอย่างเดียว: 7 ปัจจัยที่ต้องตรวจสอบ

ปริมาตรเป็นเพียงส่วนหนึ่งของการตัดสินใจ ก่อนซื้อ ให้เปรียบเทียบโปรไฟล์การทดสอบ — และข้อมูลประสิทธิภาพจริงของห้องทดสอบ — กับแต่ละปัจจัยดังต่อไปนี้

ขนาดภายใน ตรวจสอบความกว้าง ความลึก และความสูงเทียบกับการวางแนวของตัวอย่างที่มีขนาดใหญ่ที่สุด รวมถึงฟิกซ์เจอร์และรัศมีการโค้งงอของสายเคเบิล

ปริมาตรใช้งานที่ใช้ได้ พื้นที่ใช้งานเล็กกว่าปริมาตรภายในทั้งหมด ตัวอย่างไม่ควรปิดกั้นทางออกพัดลม เส้นทางอากาศกลับ เซ็นเซอร์ความชื้น บริเวณท่อระบายน้ำ หรือการไหลของอากาศที่ชั้นวาง

ช่วงอุณหภูมิ ห้องทดสอบ LIB มีตัวเลือก -20 °C ถึง +150 °C, -40 °C ถึง +150 °C หรือ -70 °C ถึง +150 °C เลือกช่วงอุณหภูมิต่ำที่มีระยะเผื่อต่ำกว่าจุดทดสอบจริงของคุณ

ช่วงความชื้น ช่วง 20% ถึง 98% RH ครอบคลุมการทดสอบการเก็บรักษา การขนส่ง และความร้อนชื้นส่วนใหญ่ — แต่ควรตรวจสอบสมรรถนะความชื้นที่จุดอุณหภูมิจริง ไม่ใช่เพียงช่วงที่ระบุ

สมรรถนะการทำความร้อนและความเย็น อัตราการเปลี่ยนแปลงอุณหภูมิมีความสำคัญสำหรับการหมุนเวียนความร้อนและการคืนสภาพหลังเปิดประตู ห้องทดสอบ LIB ทำงานที่การทำความร้อน 3 °C/นาที และการทำความเย็น 1 °C/นาที ซึ่งเข้ากับโปรไฟล์การทดสอบภูมิอากาศส่วนใหญ่

ภาระความร้อนและการทดสอบตัวอย่างที่จ่ายไฟ ตัวอย่างที่จ่ายไฟปล่อยความร้อน ห้องทดสอบ LIB รองรับพิกัดภาระความร้อน 1000 วัตต์ ซึ่งมีความสำคัญสำหรับงานอิเล็กทรอนิกส์ แบตเตอรี่ และการทดสอบฟังก์ชันขณะทำงาน

การบริการและการสนับสนุนที่อยู่เบื้องหลังห้องทดสอบ ห้องทดสอบเป็นทรัพย์สินระยะยาวของห้องปฏิบัติการ ไม่ใช่การซื้อครั้งเดียว คำแนะนำการติดตั้ง การสอบเทียบ และความรวดเร็วที่ซัพพลายเออร์สามารถดำเนินการบำรุงรักษาหรือซ่อมแซม ส่งผลโดยตรงต่อเวลาทำงานของโปรแกรมความน่าเชื่อถือที่กินเวลาหลายสัปดาห์ — ควรพิจารณาควบคู่ไปกับเอกสารข้อมูลจำเพาะ ไม่ใช่หลังการขาย

มาตรฐานการทดสอบและขนาดของห้องทดสอบ: พารามิเตอร์ที่ต้องตรวจสอบ

มาตรฐานกำหนดสภาวะที่ต้องคงไว้รอบๆ ตัวอย่าง หากตัวอย่างอัดแน่น จอแสดงผลอาจถึงค่าที่ตั้งไว้ในขณะที่พื้นผิวของผลิตภัณฑ์พบกับสภาวะที่แตกต่างไปโดยสิ้นเชิง

มาตรฐาน	พารามิเตอร์หลักที่เกี่ยวข้องกับห้องทดสอบ
IEC 60068-2-78 ความร้อนชื้นสภาวะคงที่	ความรุนแรงทั่วไปรวมถึง 30 °C ± 2 °C ที่ 85% หรือ 93% RH และ 40 °C ± 2 °C ที่ 85% หรือ 93% RH ระยะเวลาอาจดำเนินไปตั้งแต่ 12 ชั่วโมงถึง 56 วัน ค่าการนำไฟฟ้าของน้ำที่ใช้เพิ่มความชื้นมักจำกัดไว้ที่ ≤20 µS/cm
IEC 60068-2-30 ความร้อนชื้นแบบเป็นวัฏจักร	ใช้วัฏจักร 24 ชั่วโมง: ช่วงอบอุ่นชื้น 12 ชั่วโมง ให้ความร้อนไปสู่ 55 °C ในเวลาประมาณ 3 ชั่วโมง ในขณะที่ RH อยู่เหนือ 95% ตามด้วยส่วนอุณหภูมิต่ำของวัฏจักร
IEC 60068-2-14 การเปลี่ยนแปลงอุณหภูมิ	การทดสอบ Na ใช้การถ่ายเทอากาศสู่อากาศอย่างรวดเร็ว ซึ่งมักต่ำกว่า 1 นาที การทดสอบ Nb ใช้อัตราการเปลี่ยนอุณหภูมิแบบควบคุม ดังนั้นอัตราการเปลี่ยนแปลงและความสม่ำเสมอต้องสอดคล้องกับแผนการทดสอบที่เขียนไว้

ข้อผิดพลาดทั่วไปเมื่อเลือกขนาดของห้องทดสอบ

ข้อผิดพลาดที่พบบ่อยที่สุดคือการเลือกห้องทดสอบที่พอดีกับผลิตภัณฑ์เท่านั้น — ไม่เหลือพื้นที่สำหรับการไหลของอากาศ ชั้นวาง สายไฟ เซ็นเซอร์ และตัวอย่างในอนาคต ข้อผิดพลาดอื่นๆ ได้แก่:

· ปฏิบัติต่อปริมาตรทั้งหมดของห้องทดสอบเสมือนเป็นปริมาตรที่ใช้งานได้

· ละเลยปริมาณความร้อนที่ตัวอย่างปล่อยออกมาในระหว่างการทดสอบที่จ่ายไฟ

· เลือกช่วงอุณหภูมิต่ำโดยไม่มีระยะเผื่อ

· บรรจุตัวอย่างใกล้กันเกินไปในการทดสอบแบบแบทช์

· ลืมความสูงในการโหลด ระบบระบายน้ำ น้ำประปา และไฟฟ้าในห้องปฏิบัติการ

· ใช้ขนาดห้องทดสอบเพียงขนาดเดียวสำหรับทุกโปรไฟล์การทดสอบ

ห้องทดสอบที่ใหญ่กว่าไม่ได้ดีกว่าเสมอไป ตัวเลือกที่ดีที่สุดคือห้องทดสอบที่เล็กที่สุดที่ยังคงให้พื้นที่ทำงาน การไหลของอากาศ และระยะขอบประสิทธิภาพที่เพียงพอ

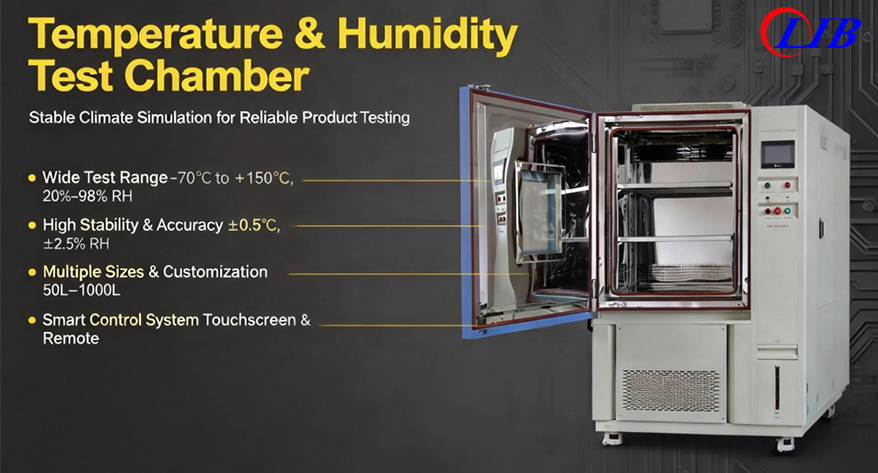

ห้องทดสอบความเครียดสิ่งแวดล้อม LIB: ข้อมูลจำเพาะและการสนับสนุนในที่เดียว

ห้องทดสอบความเครียดสิ่งแวดล้อม LIB ถูกใช้สำหรับการทดสอบอุณหภูมิ ความชื้น และความน่าเชื่อถือในอุตสาหกรรมอิเล็กทรอนิกส์ ยานยนต์ การบินและอวกาศ วัสดุ เทคโนโลยีแบตเตอรี่ และสาขาที่เกี่ยวข้อง ช่วงตั้งแต่ 100 ลิตร ถึง 1000 ลิตร ช่วยให้ห้องปฏิบัติการมีเส้นทางจากงานวิจัยและพัฒนาขนาดกะทัดรัดสู่งานตรวจสอบความถูกต้องที่ใหญ่ขึ้น โดยได้รับการสนับสนุนจากโครงสร้างการบริการด้านล่าง

พารามิเตอร์หลัก	ความสามารถของห้องทดสอบความเครียดสิ่งแวดล้อม LIB
ตัวเลือกปริมาตร	100 ลิตร, 225 ลิตร, 500 ลิตร, 800 ลิตร, 1000 ลิตร
ตัวเลือกช่วงอุณหภูมิ	-20°C ถึง +150°C, -40°C ถึง +150°C, -70°C ถึง +150°C
ช่วงความชื้น	20% ถึง 98% RH
ความผันผวนของอุณหภูมิ	±0.5°C
ความเบี่ยงเบนของอุณหภูมิ	±2.0°C
ความเบี่ยงเบนของความชื้น	±2.5% RH
อัตราการทำความร้อน / การทำความเย็น	การทำความร้อน 3 °C/นาที, การทำความเย็น 1 °C/นาที
ภาระความร้อน	1000W
ระบบควบคุม	หน้าจอสัมผัส LCD สีแบบตั้งโปรแกรมได้ พร้อมการเชื่อมต่ออีเทอร์เน็ต
ระบบน้ำ	ระบบจ่ายน้ำอัตโนมัติพร้อมการกรองน้ำ

การหมุนเวียนอากาศที่สม่ำเสมอช่วยลดความแปรปรวนระหว่างชั้นวาง หน้าต่างดู แสงสว่างภายใน การควบคุมที่ตั้งโปรแกรมได้ พอร์ตสายเคเบิล และการสร้างความชื้นที่เสถียร ทำให้การทดสอบระยะยาวดำเนินการและบันทึกได้ง่ายขึ้น ตัวอย่างที่ไม่ได้มาตรฐานสามารถรองรับได้ด้วยโซลูชันห้องทดสอบที่ปรับแต่งตามความต้องการ

ภูมิหลังผู้ผลิตและการบริการ: Xi'an LIB Environmental Simulation Industry ได้ผลิตและจัดหาห้องทดสอบสิ่งแวดล้อมมาตั้งแต่ปี 2009 ครอบคลุมการออกแบบ การผลิต การขาย และการบริการสำหรับลูกค้าทั่วโลก โดยมีกลุ่มผลิตภัณฑ์ครอบคลุมห้องอุณหภูมิและภูมิอากาศ ห้องทดสอบการกัดกร่อน ห้องทดสอบการซึมผ่านของฝุ่นและน้ำ ห้องทดสอบการผุกร่อน และระบบจำลองสิ่งแวดล้อมพิเศษ โครงสร้างการบริการดำเนินไปตั้งแต่การหารือทางเทคนิคและการออกแบบห้องทดสอบ ไปจนถึงการผลิต การตรวจสอบ การสอบเทียบ การขนส่งระหว่างประเทศ คำแนะนำการติดตั้ง การฝึกอบรม และการบำรุงรักษาและซ่อมแซมอย่างต่อเนื่อง — ได้รับการสนับสนุนโดยการรับประกัน 36 เดือนและบริการติดตามตลอดอายุการใช้งาน ซึ่งมีความสำคัญสำหรับห้องปฏิบัติการที่ดำเนินโปรแกรมความน่าเชื่อถือระยะยาว ที่เวลาหยุดทำงานมีค่าใช้จ่ายสูง

บทสรุป

ขนาดของห้องทดสอบความเครียดสิ่งแวดล้อมที่เหมาะสมคือขนาดที่เข้ากันได้กับตัวอย่าง ฟิกซ์เจอร์ เส้นทางการไหลของอากาศ มาตรฐานการทดสอบ และขั้นตอนการทำงานของห้องปฏิบัติการในเวลาเดียวกัน สำหรับชิ้นส่วนขนาดเล็ก 100 ลิตร หรือ 225 ลิตร อาจเพียงพอ สำหรับการทดสอบแบบแบทช์และชุดประกอบที่จ่ายไฟ 500 ลิตร หรือ 800 ลิตร มักให้ขอบเขตการทำงานที่ดีกว่า สำหรับผลิตภัณฑ์ขนาดใหญ่หรือการตรวจสอบความถูกต้องที่มีปริมาณงานสูง 1000 ลิตร มักปลอดภัยกว่า

การตัดสินใจขั้นสุดท้ายควรเปรียบเทียบขนาดภายใน พื้นที่ทำงานที่ใช้ได้จริง ช่วงอุณหภูมิ ช่วงความชื้น อัตราการเปลี่ยนแปลงอุณหภูมิ ภาระความร้อน และการสนับสนุนด้านบริการเข้าด้วยกัน เมื่อประเด็นเหล่านี้ชัดเจน การเลือกห้องทดสอบจะกลายเป็นการตัดสินใจทางวิศวกรรมที่ปฏิบัติได้จริง แทนที่จะเป็นการคาดเดาจากปริมาตร

คำถามที่พบบ่อยเกี่ยวกับขนาดของห้องทดสอบความเครียดสิ่งแวดล้อม

ถาม: ห้องทดสอบสิ่งแวดล้อม 100 ลิตร เพียงพอสำหรับการทดสอบอิเล็กทรอนิกส์หรือไม่?

ตอบ: ใช่ หากอุปกรณ์อิเล็กทรอนิกส์เป็นชิ้นส่วนขนาดเล็ก ชิ้นตัวอย่าง PCB เซ็นเซอร์ หรือโมดูลขนาดกะทัดรัดที่มีสายไฟเบา หากอุปกรณ์จ่ายไฟ ห้องทดสอบ 225 ลิตร มักใช้งานง่ายกว่า

ถาม: ควรเลือกห้องทดสอบ 225 ลิตร เมื่อใด?

สำหรับชุดประกอบอิเล็กทรอนิกส์ขนาดกลาง งานวิจัยและพัฒนาแบบผสม และการทดสอบแบบแบทช์ขนาดเล็ก — กรณีที่ห้องทดสอบขนาดกะทัดรัดคับเกินไป แต่ห้องทดสอบขนาดใหญ่เกินความจำเป็น

ถาม: อะไรคือความแตกต่างระหว่างห้องทดสอบสิ่งแวดล้อม 500 ลิตร และ 800 ลิตร?

500 ลิตร เป็นขนาดทั่วไปสำหรับการทดสอบแบบแบทช์และชุดทดสอบขนาดกลาง 800 ลิตร ให้พื้นที่มากกว่าสำหรับฟิกซ์เจอร์ขนาดใหญ่ ตัวอย่างที่สูงมาก การทดสอบแบตเตอรี่ขนาดใหญ่ และขอบเขตการไหลของอากาศที่มากขึ้นรอบๆ ตัวอย่าง

ถาม:ควรเลือกห้องทดสอบ 1000 ลิตร เมื่อใด?

สำหรับผลิตภัณฑ์ขนาดใหญ่ สำหรับการทดสอบตัวอย่างจำนวนมากในคราวเดียว หรือสำหรับผลิตภัณฑ์ที่จ่ายไฟซึ่งต้องการพื้นที่มากขึ้นสำหรับการระบายความร้อน การเดินสายไฟ และการวางเซ็นเซอร์
