ตู้ทดสอบความทนทานต่อฝน IEC 60529 คืออะไร? คู่มือฉบับสมบูรณ์สำหรับการทดสอบการกันน้ำระดับ IPX1-IPX9K

Jul 21 2026

Table of Content [Hide]

ในอุตสาหกรรมการผลิตสมัยใหม่ ตั้งแต่ชิ้นส่วนอิเล็กทรอนิกส์ยานยนต์ จอแสดงผล LED กลางแจ้ง อุปกรณ์โทรคมนาคม ไปจนถึงส่วนประกอบอากาศยาน น้ำเข้าเป็นสาเหตุหลักของการลัดวงจรไฟฟ้า สินค้าล้มเหลว และการเรียกร้องประกันที่ราคาแพง การทำให้ตัวเรือนผลิตภัณฑ์สามารถทนต่อสภาพอากาศที่รุนแรงและแรงดันของเหลวได้ จำเป็นต้องผ่านการทดสอบมาตรฐานที่เข้มงวด

คู่มือฉบับสมบูรณ์นี้จะวิเคราะห์มาตรฐานสากลด้านการป้องกันการซึมผ่านของน้ำ สำรวจกลไกการทดสอบความต้านทานน้ำ เปรียบเทียบรูปแบบของอุปกรณ์ และแสดงให้เห็นว่า LIB Industry มอบโซลูชันการทดสอบที่ได้รับการรับรองตามความต้องการเฉพาะสำหรับห้องปฏิบัติการระดับโลกได้อย่างไร

อุปกรณ์ทดสอบฝน IEC 60529 คืออะไร

เครื่องทดสอบ IP อุปกรณ์ทดสอบฝน(หรือที่เรียกว่าห้องทดสอบความต้านทานฝน ห้องพ่นน้ำ หรือระบบทดสอบการซึมน้ำตามมาตรฐาน IP) เป็นฮาร์ดแวร์ทดสอบสิ่งแวดล้อมเฉพาะทาง ที่ออกแบบมาเพื่อประเมินว่าตัวเรือนป้องกันของผลิตภัณฑ์สามารถต้านทานการซึมผ่านของน้ำได้อย่างมีประสิทธิภาพเพียงใด

ห้องทดสอบเหล่านี้จำลองสภาพการตกของฝนตามธรรมชาติและในภาคอุตสาหกรรมได้อย่างหลากหลาย ตั้งแต่หยดน้ำแนวตั้งเบาๆ การฉีดพ่นแบบแกว่ง ไปจนถึงการพ่นน้ำแรงดันสูงต่อเนื่องและการแช่น้ำลึก

คุณค่าหลักสำหรับวิศวกรและผู้จัดการฝ่ายจัดซื้อ:

การตรวจสอบตามมาตรฐาน: รับประกันการปฏิบัติตามข้อกำหนดสากลด้านการป้องกันการซึมผ่าน (IEC 60529, ISO 20653, MIL-STD-810H) อย่างเต็มที่
การระบุจุดล้มเหลว: ระบุจุดอ่อนโครงสร้างในปะเก็นยาง ซีล รอยต่อ และจุดเชื่อมต่อต่างๆ ก่อนการผลิตจำนวนมาก
อำนาจข้อมูล: ให้การควบคุมแรงดันน้ำและอัตราการไหลที่แม่นยำและทำซ้ำได้ ซึ่งจำเป็นต่อการรับรองระบบห้องปฏิบัติการจากบุคคลที่สามและการเข้าสู่ตลาดโลก

การถอดรหัสมาตรฐาน IEC 60529 และ ISO 20653

มาตรฐานสากล IEC 60529 กำหนดระดับการป้องกันที่ตัวเรือนมอบให้ (รหัส IP) ในการเลือกการตั้งค่าการทดสอบที่ถูกต้อง ทีมวิศวกรรมต้องประเมินความแตกต่างทางเทคนิคระหว่างระดับการทดสอบ IPX1 และ IPX9K

ตารางอ้างอิงอัตราการทดสอบน้ำตามมาตรฐานการป้องกันการซึมผ่าน

อัตรา IP	วิธีการทดสอบน้ำ	พารามิเตอร์การทดสอบหลัก	การใช้งานทั่วไป
IPX1	หยดน้ำแนวตั้ง	อัตราหยด 1 มม./นาที, 10 นาที	อุปกรณ์ไฟฟ้าภายในอาคาร
IPX2	หยดน้ำเอียง 15°	ตำแหน่งเอียงสี่ตำแหน่ง	อุปกรณ์ที่สัมผัสกับการหยดน้ำในแนวเอียง
IPX3	สเปรย์แบบแกว่ง	มุมสเปรย์ ±60°, อัตราการไหลต่อรู 0.07 ลิตร/นาที	อิเล็กทรอนิกส์กลางแจ้ง
IPX4	น้ำกระเซ็น	ครอบคลุมการพ่น ±180°	เครื่องใช้ไฟฟ้าสำหรับผู้บริโภค, โคมไฟ
IPX5	พ่นน้ำแรงดัน	12.5 ลิตร/นาที, แรงดัน 30–100 กิโลปาสคาล	ชิ้นส่วนยานยนต์, อุปกรณ์กลางแจ้ง
IPX6	พ่นน้ำแรงดันสูง	ฉีดน้ำอัตราสูง 100 ลิตร/นาที	อุปกรณ์อุตสาหกรรม
IPX7	แช่น้ำชั่วคราว	ความลึกน้ำ 1 เมตร, 30 นาที	ผลิตภัณฑ์พกพากันน้ำ
IPX8	แช่น้ำต่อเนื่อง	ปรับแต่งแรงดัน/ความลึกตามต้องการ	ผลิตภัณฑ์ทางทะเลและใต้น้ำ
IPX9K	สเปรย์น้ำร้อนแรงดันสูง	น้ำ 80°C, 8,000–10,000 กิโลปาสคาล	ส่วนประกอบยานยนต์

การเลือกห้องทดสอบความต้านทานฝน: ห้องทดสอบเดี่ยวเทียบกับระบบรวม

เมื่อสร้างหรือปรับปรุงห้องปฏิบัติการทดสอบการป้องกันการซึมผ่าน (IP) ผู้เชี่ยวชาญด้านการจัดซื้อต้องตัดสินใจระหว่างห้องทดสอบเดี่ยวแบบสมบูรณ์ในตัวเองกับระบบรวมแบบโมดูลาร์ที่ไม่มีตัวเรือนภายนอก

ความแตกต่างเชิงโครงสร้างและการทำงานที่สำคัญ

การเปรียบเทียบ	ห้องทดสอบเดี่ยว	ห้องปฏิบัติการ IP แบบรวม
ช่วงการทดสอบ	ระดับ IP เฉพาะ	ครอบคลุม IPX1-IPX9K อย่างสมบูรณ์
ขนาดตัวอย่าง	ผลิตภัณฑ์ขนาดเล็กถึงกลาง	ส่วนประกอบยานยนต์และอุตสาหกรรมขนาดใหญ่
พื้นที่ห้องปฏิบัติการ	ต้องการเครื่องหลายเครื่อง	ผังแบบรวมศูนย์ที่ปรับแต่งตามความต้องการ
ความสามารถในการขยาย	จำกัด	อัปเกรดในอนาคตได้อย่างยืดหยุ่น
การใช้งานเหมาะสมที่สุด	การทดสอบด้านการวิจัยและพัฒนา	ห้องปฏิบัติการที่ได้การรับรอง

ความเป็นเลิศทางเทคนิค: คุณสมบัติของห้องทดสอบความต้านทานฝน LIB Industry

LIB Industry ผลิตห้องทดสอบความต้านทานฝนขั้นสูงที่ถูกวิศวกรรมให้เป็นไปตามมาตรฐานสากลที่เข้มงวด พร้อมทั้งลดค่าใช้จ่ายในการดำเนินงาน

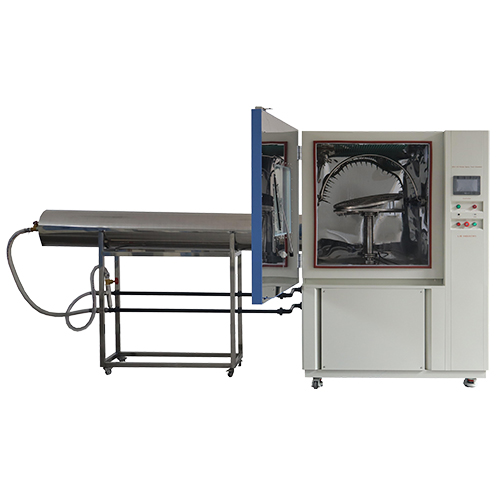

ห้องทดสอบแบบรวม IPX1–IPX6ห้องทดสอบการซึมน้ำ

ห้องทดสอบการแช่น้ำ IPX7 X8


ห้องพ่นน้ำร้อนแรงดันสูง IPX9K

สร้างห้องปฏิบัติการ IP ของคุณ

1. การรวมการทดสอบหลายระดับ (IPX1 ถึง IPX6)

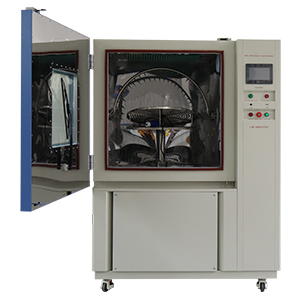

เพื่อประหยัดพื้นที่ห้องปฏิบัติการ หน่วยทดสอบรวม IPX1–IPX6 ของ LIB Industry ได้รวมกล่องหยดน้ำ (IPX1/2) ท่อสเตนเลสสตีลแบบแกว่ง (ระยะกวาด ±60° และ ±180° สำหรับ IPX3/4) และหัวพ่นแรงดันสูง (IPX5/6) ไว้ในห้องทดสอบเดียว

2. ความทนทานต่อการกัดกร่อนและโครงสร้างงานหนัก

สเตนเลส SUS304: ภายในห้องทดสอบสร้างด้วยสเตนเลส SUS304 เกรดสูง ให้ความต้านทานการกัดกร่อนที่เหนือกว่าเมื่อสัมผัสความชื้นต่อเนื่อง
โครงสร้างภายนอกเหล็กเสริม: ถังแช่น้ำลึก IPX7/X8 มีโครงสร้างแผ่นเหล็ก A3 หนา 15 มม. ที่ถูกวิศวกรรมให้ทนต่อแรงดันน้ำสถิตเทียบเท่าความลึก 50 เมตร โดยไม่เสียรูป

ซีลซิลิโคนสองชั้น: ใช้กลไกการซีลสองระดับ – ชั้นในซิลิโคนนุ่มเพื่อสัมผัสพื้นผิวยืดหยุ่น และชั้นนอกอีลาสโตเมอร์แข็งเพื่อทนแรงดันภายในสูง

3. ความแม่นยำอุณหภูมิสูงและแรงดันสูง (IPX9K)

สำหรับการทดสอบการล้างด้วยน้ำแรงดันสูงในอุตสาหกรรมรุนแรง ระบบ IPX9K ของ LIB ติดตั้งองค์ประกอบความร้อนงานหนักที่จ่ายน้ำร้อน 80°C ต่อเนื่องที่แรงดันสูงสุด 10,000 กิโลปาสคาล ผ่านมุมสเปรย์อัตโนมัติสี่มุม (0°, 30°, 60°, 90°)

4. ระบบหมุนเวียนน้ำอัตโนมัติช่วยประหยัดน้ำ

การทดสอบใช้น้ำปริมาณมาก ห้องทดสอบของ LIB มีระบบกรองและนำน้ำกลับมาใช้แบบวงปิด ตัวกรองอัตโนมัติกำจัดอนุภาคแขวนลอย ป้องกันหัวฉีดอุดตัน พร้อมทั้งรีไซเคิลน้ำเพื่อลดค่าใช้จ่ายสาธารณูปโภคในการดำเนินงานได้ถึง 80%

5. ระบบควบคุมอัจฉริยะและการทดสอบตัวอย่างที่จ่ายไฟ

หน้าจอสัมผัสสีแบบโปรแกรมได้: ผู้ปฏิบัติงานสามารถโปรแกรมระยะเวลาพ่นน้ำ อัตราการไหลน้ำ ความเร็วการแกว่ง และการหมุนแท่นวางตัวอย่าง (1 รอบต่อนาทีจนถึงความเร็วที่กำหนดเอง) ได้อย่างง่ายดาย
ปลั๊กไฟตัวอย่างชนิดกันน้ำ: พอร์ตเทอร์มินัลกันน้ำในตัวช่วยให้ชิ้นงานทดสอบ (เช่น ไฟส่องสว่างกลางแจ้งที่เปิดใช้งาน หรือไฟหน้ารถยนต์) ยังคงมีไฟจ่ายอยู่ระหว่างการทดสอบพ่นน้ำจริง

ทำไมต้องเป็นพันธมิตรกับ LIB Industry? ผู้เชี่ยวชาญด้านการทดสอบสิ่งแวดล้อมครบวงจรของคุณ

ก่อตั้งขึ้นในปี 2012 LIB Industry ได้เติบโตเป็นผู้ผลิตและผู้เชี่ยวชาญด้านห้องทดสอบสิ่งแวดล้อมแบบเบ็ดเสร็จที่ได้รับความไว้วางใจทั่วโลก แทนที่จะเพียงจัดหาฮาร์ดแวร์เดี่ยวๆ LIB มุ่งเน้นการส่งมอบระบบนิเวศการทดสอบที่สมบูรณ์ตั้งแต่ต้นจนจบ ที่ช่วยให้ห้องปฏิบัติการทั่วโลกบรรลุการปฏิบัติตามข้อกำหนด

ความสามารถหลักและจุดแข็ง:

กลุ่มผลิตภัณฑ์ที่ครอบคลุม: LIB ผลิตห้องทดสอบสิ่งแวดล้อมครบวงจร – รวมถึงห้องพ่นฝน อุปกรณ์ทดสอบฝุ่นทราย ห้องทดสอบอุณหภูมิและความชื้น หน่วยทดสอบแรงกระแทกความร้อน ห้องทดสอบการกัดกร่อนด้วยละอองเกลือ และสิ่งอำนวยความสะดวกสิ่งแวดล้อมแบบวอล์กอินที่ปรับแต่งตามต้องการ
โซลูชันแบบเบ็ดเสร็จครบวงจร: ตั้งแต่การออกแบบผังพื้นที่ห้องปฏิบัติการเบื้องต้น วิศวกรรมตามความต้องการ ไปจนถึงการผลิต การจัดส่ง การติดตั้งหน้างาน และการฝึกอบรมผู้ปฏิบัติงาน LIB บริหารจัดการวงจรโครงการทั้งหมดได้อย่างราบรื่น
ความเชี่ยวชาญการออกแบบตามความต้องการ: วิศวกรของ LIB ปรับแต่งขนาดอุปกรณ์ ระบบห้องปฏิบัติการ IP แบบไม่มีตัวเรือน และอินเทอร์เฟซไฟเลี้ยงตัวอย่างแบบพิเศษ ให้สอดคล้องกับขั้นตอนการทำงานของห้องปฏิบัติการของคุณโดยเฉพาะ

ความมุ่งมั่นหลังการขายที่เหนือกว่า

การรับประกันบริการของ LIB:

การรับประกันทั่วโลก 3 ปี: ความคุ้มครองรับประกันทั้งเครื่องเพื่อปกป้องเงินลงทุนของคุณและลดค่าใช้จ่ายการบำรุงรักษาระยะยาว
การสนับสนุนทางเทคนิคตลอดอายุการใช้งาน: ความช่วยเหลือด้านวิศวกรรมอย่างต่อเนื่อง การจัดหาชิ้นส่วนอะไหล่อย่างรวดเร็ว และคำแนะนำการสอบเทียบระยะยาวตลอดอายุการใช้งานของห้องทดสอบของคุณ

กรณีศึกษาจริง: Standard Bank (เกาหลีใต้)

ภาพรวมลูกค้า: Standard Bank เป็นหน่วยงานทดสอบและการปฏิบัติตามข้อกำหนดอิสระชั้นนำในเกาหลีใต้ ให้บริการแก่ผู้ผลิตอุปกรณ์ดั้งเดิมในอุตสาหกรรมยานยนต์ อุตสาหกรรม และเครื่องใช้ไฟฟ้าสำหรับผู้บริโภค

ความท้าทาย

ในเดือนมกราคม 2019 Standard Bank ติดต่อ LIB Industry เพื่อสร้างสิ่งอำนวยความสะดวกทดสอบ IP หลายสาขาเพื่อตอบสนองความต้องการการรับรองของลูกค้าที่เพิ่มขึ้น ข้อกำหนดการจัดซื้อของพวกเขาระบุ:

ห้องทดสอบฝุ่นทราย (รุ่น DI-1000 หรือ DI-2000)
อุปกรณ์ทดสอบการซึมน้ำสำหรับ IPX1/X2 (R12-1600),IPX3/X4 (R-3200), ห้องพ่นน้ำ IPX5/X6, และระบบแช่น้ำ IPX7/X8
ห้องทดสอบการกัดกร่อนด้วยละอองเกลือ

โซลูชันของ LIB Industry

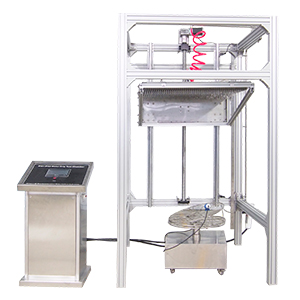

วิศวกรของ LIB ได้ออกแบบและผลิตระบบห้องปฏิบัติการ IP แบบไม่มีตัวเรือนที่ครอบคลุม ซึ่งปรับแต่งให้เข้ากับผังพื้นห้องปฏิบัติการของ Standard Bank:

การส่งมอบแบบเบ็ดเสร็จ: สร้างการติดตั้งแบบรวมที่ครอบคลุมการทดสอบน้ำ IPX1 ถึง IPX8 และการปฏิบัติตามข้อกำหนดการซึมผ่านของฝุ่น IP5X/6X

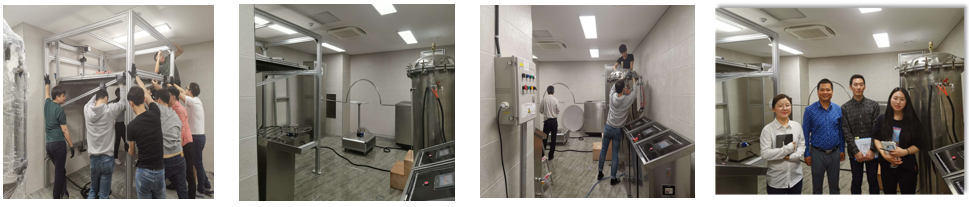

การติดตั้งหน้างานและการฝึกอบรม: วิศวกรของ LIB เดินทางไปเกาหลีใต้เพื่อดำเนินการติดตั้งอุปกรณ์ การรวมระบบประปา และการฝึกอบรมผู้ปฏิบัติงาน
การสอบเทียบ ISO 17025 อย่างต่อเนื่อง: เพื่อให้แน่ใจว่าข้อมูลการทดสอบที่ได้รับการรับรองของ Standard Bank ยังคงเป็นที่ยอมรับในระดับสากล LIB ช่วย Standard Bank ดำเนินการสอบเทียบ ISO 17025 ประจำปีกับเซ็นเซอร์วัดการไหลและตัวแปลงความดันของอุปกรณ์ทดสอบน้ำ IP

What_is_IEC_60529_Rain_Resistance_Test_Chamber_The_Ultimate_Guide_to_IPX1-IPX9K_Water_Resistance_Testing.png

ผลลัพธ์

Standard Bank ประสบความสำเร็จในการเริ่มใช้งานห้องปฏิบัติการที่ได้รับการรับรอง โดยให้บริการทดสอบการซึมผ่านที่รวดเร็ว แม่นยำสูง และได้รับการรับรองแก่ลูกค้าเชิงพาณิชย์ทั่วเอเชีย

คำถามที่พบบ่อย (FAQs)

คำถาม 1: ความแตกต่างทางเทคนิคหลักระหว่างการทดสอบฝน IPX3 และ IPX4 คืออะไร?

ตอบ: IPX3 ทดสอบการพ่นน้ำที่ส่งมาในมุมสูงสุด ±60° จากแนวตั้ง IPX4 ขยายระยะโค้งการแกว่งเป็น ±180° พ่นน้ำจากทุกมุมเพื่อจำลองการสัมผัสสิ่งแวดล้อมที่รุนแรงกว่า

คำถาม 2: เหตุใดการสอบเทียบ ISO 17025 จึงจำเป็นสำหรับเซ็นเซอร์วัดอัตราการไหลของน้ำในห้องทดสอบฝน?

ตอบ: การสอบเทียบ ISO 17025 เป็นประจำตรวจสอบความถูกต้องของมาตรวัดอัตราการไหลและความแม่นยำของแรงดันน้ำ การสอบเทียบที่ได้รับการรับรองทำให้มั่นใจว่าข้อมูลการทดสอบที่ห้องปฏิบัติการของคุณสร้างขึ้นมีผลทางกฎหมายและได้รับการยอมรับจากหน่วยงานรับรองทั่วโลก

คำถาม 3: ห้องทดสอบฝนเครื่องเดียวสามารถทำทั้งการทดสอบพ่นน้ำแรงดันต่ำและการทดสอบพ่นน้ำแรงดันสูงได้หรือไม่?

ตอบ: ได้ หน่วยทดสอบรวม (เช่น LIB Combined IPX1–IPX6 Chamber) มีถาดหยดน้ำแรงดันต่ำ แขนสเปรย์แบบแกว่ง และหัวพ่นน้ำแรงดันสูงอยู่ในพื้นที่เดียว ทำให้ไม่จำเป็นต้องซื้อเครื่องแยกหลายเครื่อง

คำถาม 4: ระบบหมุนเวียนน้ำของ LIB ช่วยลดค่าใช้จ่ายในการดำเนินงานได้อย่างไร?

ตอบ: ห้องทดสอบของ LIB รวมหน่วยกรองหลายขั้นตอนและถังเก็บน้ำหมุนเวียน ระบบทำความสะอาดและนำน้ำทดสอบกลับมาใช้ใหม่ระหว่างรอบการทำงาน ป้องกันการอุดตันของหัวฉีดและลดการใช้น้ำได้ถึง 80%

คำถาม 5: ควรบำรุงรักษาหัวพ่นและรูหยดน้ำบ่อยแค่ไหน?

ตอบ: รูหยดน้ำและหัวพ่นควรได้รับการตรวจสอบทุกเดือนเพื่อหาการสะสมของแร่ธาตุหรืออนุภาค การใช้น้ำกลั่นหรือน้ำดีไอออไนซ์ภายในระบบวงปิดช่วยยืดอายุการใช้งานของหัวฉีดและรักษาอัตราการไหลที่สม่ำเสมอได้อย่างมาก

สร้างห้องปฏิบัติการการป้องกันการซึมผ่านที่ได้รับการรับรองกับ LIB Industry

ไม่ว่าคุณจะต้องการหน่วยหยดน้ำตั้งโต๊ะมาตรฐาน ห้องพ่นน้ำแรงดันสูง IPX9K หรือระบบห้องปฏิบัติการ IP ที่สร้างขึ้นตามความต้องการอย่างเต็มรูปแบบเช่น Standard Bank, LIB Industry มอบบริการด้านวิศวกรรม การผลิต การติดตั้งหน้างาน และการสนับสนุนการสอบเทียบ ISO 17025 ระยะยาวตั้งแต่ต้นจนจบ
