ASTM D1149 Ozone Test Chamber คืออะไร และจะเลือกการทดสอบแบบคงที่หรือแบบไดนามิกได้อย่างไร

Aug 06 2026

Table of Content [Hide]

ส่วนประกอบยาง เช่น ซีลยานยนต์ ท่ออ่อน ปะเก็น สายพาน ปลอกหุ้มสายไฟ และอุปกรณ์ลดแรงสั่นสะเทือน อาจเกิดการแตกร้าวและเสื่อมสมรรถภาพหลังสัมผัสโอโซนเป็นเวลานาน ความล้มเหลวเหล่านี้มักมองไม่เห็นในระยะแรก แต่รอยแตกร้าวเล็กๆ บนพื้นผิวอาจนำไปสู่การรั่วไหล ฉนวนเสียหาย หรือความเสียหายทางกลในที่สุด

An ห้องทดสอบโอโซน ASTM D1149มอบสภาพแวดล้อมที่ควบคุมได้เพื่อประเมินความต้านทานการแตกร้าวจากโอโซนของวัสดุยางและอีลาสโตเมอร์ ช่วยให้วิศวกรเห็นว่าผลิตภัณฑ์มีประสิทธิภาพอย่างไรภายใต้การโจมตีของโอโซนก่อนถึงการใช้งานจริง ASTM D1149 ครอบคลุมทั้งการทดสอบโอโซนแบบสถิตและแบบไดนามิก— การทดสอบแบบสถิตเหมาะกับชิ้นส่วนที่อยู่ภายใต้ความเครียดคงที่ ขณะที่การทดสอบแบบไดนามิกจำลองยางที่ยืด งอ หรือเคลื่อนที่ซ้ำๆ ได้ดีกว่า บทความนี้อธิบายวิธีการทดสอบ ความแตกต่างระหว่างสองวิธี และวิธีเลือกห้องทดสอบโอโซนที่เหมาะสม

การทดสอบโอโซน ASTM D1149 คืออะไร

ASTM D1149 เป็นวิธีทดสอบมาตรฐานสำหรับประเมินความต้านทานของยางวัลคาไนซ์และวัสดุอีลาสโตเมอร์ต่อการแตกร้าวจากโอโซนภายใต้สภาวะอุณหภูมิและความเครียดที่ควบคุม โดยแยกผลกระทบของโอโซนด้วยการกำจัดตัวแปรอื่นๆ เช่น แสงแดดและฝน

โอโซนเป็นออกซิเจนในรูปที่มีปฏิกิริยาสูง เมื่อสัมผัสกับยางที่มีพันธะพอลิเมอร์แบบไม่อิ่มตัว จะทำให้เกิดออกซิเดชันในระดับโมเลกุล เมื่อพื้นผิวถูกยืด บริเวณที่อ่อนแอเหล่านี้จะแตกร้าวในแนวตั้งฉากกับทิศทางการยืด — ทำให้อายุการใช้งานสั้นลงและสร้างความเสี่ยงด้านความปลอดภัย ดังนี้:

ผลิตภัณฑ์ยาง	ความล้มเหลวจากโอโซนที่อาจเกิดขึ้น
ห่วงซีลยานยนต์	การรั่วไหลของอากาศหรือน้ำ
ท่อยาง	การแตกร้าวและปริบนพื้นผิว
ปลอกหุ้มสายไฟ	ฉนวนเสียหาย
สายพานขับเคลื่อน	ความแข็งแรงทางกลลดลง
อุปกรณ์ลดแรงสั่นสะเทือน	สูญเสียความยืดหยุ่น
ปะเก็นอุตสาหกรรม	การซีลล้มเหลว

ห้องทดสอบการเร่งอายุด้วยโอโซนช่วยให้ผู้ผลิตตรวจพบจุดอ่อนเหล่านี้ในระหว่างการพัฒนาและควบคุมคุณภาพ แทนที่จะพบหลังจากเกิดความล้มเหลวในภาคสนาม

ห้องทดสอบโอโซน ASTM D1149 ทำงานอย่างไร

โดยทั่วไปการทดสอบมีห้าขั้นตอน เตรียมตัวอย่าง ยืดจนถึงระยะยืดที่กำหนด (หรือวางในอุปกรณ์จับยึดแบบไดนามิก) จากนั้นให้สัมผัสกับโอโซนที่ควบคุมความเข้มข้นและอุณหภูมิ ตรวจสอบการแตกร้าวเป็นระยะ และประเมินตามการเติบโตของรอยแตก ระยะเวลาการสัมผัสนานขึ้นไม่ได้หมายถึงความต้านทานที่ดีขึ้นเสมอไป — สารประกอบต่างชนิดกันจะตอบสนองแตกต่างกันขึ้นอยู่กับโครงสร้างพอลิเมอร์ สารต้านอนุมูลอิสระ สารตัวเติม และระบบการคงรูป

พารามิเตอร์หลักในการทดสอบ ASTM D1149

พารามิเตอร์	ข้อกำหนด ASTM D1149
ช่วงความเข้มข้นของโอโซน	25–200 pphm
ระดับโอโซนมาตรฐาน	50 ± 5 pphm
อุณหภูมิ	40 ± 1°ซ
ความเครียดแรงดึงแบบไดนามิก	สูงสุด 25 ± 3%
ความถี่แบบไดนามิก	0.5 เฮิรตซ์ (30 รอบ/นาที)
ความเครียดแถบตรงแบบสถิต	ระยะยืด 20%
ความเครียดแถบเรียวแบบสถิต	โซน 10%, 15%, 20%
ปริมาตรห้องทดสอบขั้นต่ำ	0.11 ลบ.ม. (110 ลิตร)
อัตราการแลกเปลี่ยนก๊าซ	≥75% ของปริมาตรห้อง/นาที
การปรับสภาพตัวอย่าง	24 ชั่วโมงในสภาวะปราศจากโอโซนที่อุณหภูมิทดสอบ

พารามิเตอร์เหล่านี้ช่วยให้ผลลัพธ์เปรียบเทียบกันได้ระหว่างห้องปฏิบัติการต่างๆ มาตรฐานที่เกี่ยวข้องรวมถึงASTM D4575(การวัดความเข้มข้นโอโซนในห้องทดสอบ) และISO 1431-1(ความต้านทานการแตกร้าวจากโอโซน) — ทั้งคู่ครอบคลุมการประเมินทั้งแบบสถิตและไดนามิก แต่ไม่ควรนำข้อกำหนดด้านความเข้มข้น อุณหภูมิ และความชื้นมาปะปนกันระหว่างมาตรฐาน

การทดสอบโอโซนแบบสถิต หลักการและการประยุกต์ใช้

การทดสอบแบบสถิตคงตัวอย่างไว้ที่ความเครียดคงที่ตลอดการสัมผัส — โดยทั่วไปใช้แถบตรงที่ระยะยืด 20% แถบเรียวที่ครอบคลุมโซนความเครียดหลายระดับ หรือตัวอย่างแบบม้วน เนื่องจากตัวอย่างไม่เคลื่อนที่ การติดตั้งจึงเรียบง่ายและทำซ้ำได้ดี เหมาะสำหรับเปรียบเทียบสารประกอบยางในระหว่างการพัฒนาวัสดุ

ข้อจำกัดหลักคือไม่จำลองการเคลื่อนที่ซ้ำๆ — วัสดุอาจทนได้ภายใต้การยืดคงที่ แต่ยังล้มเหลวภายใต้การยืดซ้ำๆ ในการใช้งานจริง ดังนั้นการทดสอบแบบสถิตจึงเหมาะกับส่วนประกอบซีลแบบอยู่กับที่ ปะเก็นแบบคงที่ และชิ้นส่วนยางอื่นๆ ที่มีการเคลื่อนที่จำกัด

การทดสอบโอโซนแบบไดนามิก การจำลองสภาวะการทำงานจริง

การทดสอบแบบไดนามิกผสมผสานการสัมผัสโอโซนกับการเปลี่ยนรูปทางกลซ้ำๆ โดยทั่วไปสูงสุด 25 ± 3% ที่ 0.5 เฮิรตซ์ ภายใต้การสัมผัสโอโซนต่อเนื่องและอุณหภูมิที่ควบคุม เนื่องจากการเปลี่ยนรูปซ้ำๆ ทำให้พื้นผิวยางใหม่สัมผัสกับโอโซนอย่างต่อเนื่อง จึงเร่งการเติบโตของรอยแตก — ให้ภาพที่สมจริงมากขึ้นสำหรับชิ้นส่วนที่เคลื่อนที่ในการใช้งาน เช่น ฝาครอบกันฝุ่นช่วงล่าง สายพานขับเคลื่อน ท่ออ่อนที่เคลื่อนที่ และไดอะแฟรมปั๊ม

การทดสอบแบบสถิต vs แบบไดนามิก วิธีไหนดีกว่า

ไม่มีวิธีใดดีกว่ากันในทุกกรณี — ขึ้นอยู่กับว่าผลิตภัณฑ์ทำงานอย่างไรจริง

การเปรียบเทียบ	การทดสอบแบบสถิต	การทดสอบแบบไดนามิก
วัตถุประสงค์หลัก	ความต้านทานโอโซนภายใต้ความเครียดคงที่	ความต้านทานโอโซนภายใต้การเปลี่ยนรูปซ้ำๆ
สภาวะตัวอย่าง	ระยะยืดคงที่	เคลื่อนที่แบบวัฏจักร
ความเครียดทั่วไป	ระยะยืด 10–20%	สูงสุด 25 ± 3%
การเคลื่อนที่	None	0.5 เฮิรตซ์
ผลิตภัณฑ์ที่เหมาะสม	ซีล, ปะเก็น, ชิ้นส่วนแบบคงที่	สายพาน, ท่ออ่อน, ฝาครอบยาง, ส่วนประกอบแบบยืดหยุ่น
ข้อดีหลัก	เรียบง่ายและทำซ้ำได้	จำลองสภาวะการใช้งานจริงได้ดีกว่า

ตัวอย่างเช่น ผู้ผลิตห่วงซีลแบบอยู่กับที่อาจเน้นการทดสอบแบบสถิต ขณะที่ผู้พัฒนาฝาครอบกันฝุ่นช่วงล่างจำเป็นต้องทดสอบแบบไดนามิกเนื่องจากชิ้นส่วนงอตลอดเวลาระหว่างขับขี่ สำหรับส่วนประกอบวิกฤต ห้องปฏิบัติการหลายแห่งทำการทดสอบทั้งสองวิธีเพื่อให้เห็นภาพรวมอย่างสมบูรณ์

วิธีเลือกห้องทดสอบโอโซน ASTM D1149 ที่เหมาะสม

การเลือกห้องทดสอบไม่ใช่แค่เรื่องว่าสร้างโอโซนได้หรือไม่ มีปัจจัยสำคัญหลายประการดังนี้

การควบคุมความเข้มข้นของโอโซนระดับที่ผันผวนอาจทำให้เกิดผลการแตกร้าวที่ไม่สม่ำเสมอ ดังนั้นห้องทดสอบที่ดีต้องมีการสร้างที่เสถียร การตรวจสอบแบบเรียลไทม์ และการปรับอัตโนมัติ

ความสามารถในการทดสอบทั้งแบบสถิตและไดนามิกห้องทดสอบที่รองรับทั้งสองโหมดช่วยให้ห้องปฏิบัติการมีความยืดหยุ่นมากขึ้นและอาจลดความจำเป็นในการใช้อุปกรณ์แยกต่างหาก

การควบคุมอุณหภูมิASTM D1149 กำหนดให้อุณหภูมิ 40 ± 1°ซ การกระจายสม่ำเสมอและการไหลของอากาศที่เสถียรเป็นสิ่งจำเป็น เนื่องจากความไม่สม่ำเสมอหมายความว่าตัวอย่างอาจได้รับสภาวะการเร่งอายุที่แตกต่างกัน

การป้องกันด้านความปลอดภัยโอโซนเป็นก๊าซออกซิไดซ์ที่รุนแรง ดังนั้นห้องทดสอบที่เชื่อถือได้ควรมีระบบตรวจสอบความเข้มข้น การป้องกันอัตโนมัติ พื้นที่ทดสอบที่ปิดสนิท และการบำบัดไอเสีย

โซลูชันห้องทดสอบโอโซน ASTM D1149 ของ LIB Industry

Xi'an LIB Environmental Simulation Industry ให้บริการอุปกรณ์ทดสอบการจำลองสภาพแวดล้อมสำหรับการประเมินความน่าเชื่อถือของวัสดุ รวมถึงการเร่งอายุด้วยโอโซน อุณหภูมิและความชื้น และการทดสอบการกัดกร่อน ห้องทดสอบโอโซน ASTM D1149 ของบริษัทออกแบบมาสำหรับห้องปฏิบัติการที่ต้องการสภาวะการสัมผัสที่เสถียร การควบคุมที่แม่นยำ และผลลัพธ์ที่ทำซ้ำได้

ระบบควบคุมโอโซนที่เสถียร

ระบบผลิตและตรวจสอบโอโซนรักษาบรรยากาศการทดสอบที่สม่ำเสมอตลอดกระบวนการสัมผัส

คุณลักษณะ	ข้อมูลจำเพาะของ LIB
ช่วงความเข้มข้นของโอโซน	25–200 pphm
ความแม่นยำในการควบคุม	±10%
ระดับโอโซนมาตรฐาน	50 ± 5 pphm
วิธีการตรวจสอบ	การตรวจสอบความเข้มข้นของโอโซนแบบเรียลไทม์
โหมดการทดสอบ	การทดสอบโอโซนแบบสถิตและไดนามิก

การควบคุมโอโซนที่เสถียรช่วยลดความแปรปรวนในการทดสอบที่เกิดจากการเปลี่ยนแปลงของความเข้มข้น และปรับปรุงความแม่นยำในการเปรียบเทียบระหว่างวัสดุยางต่างๆ

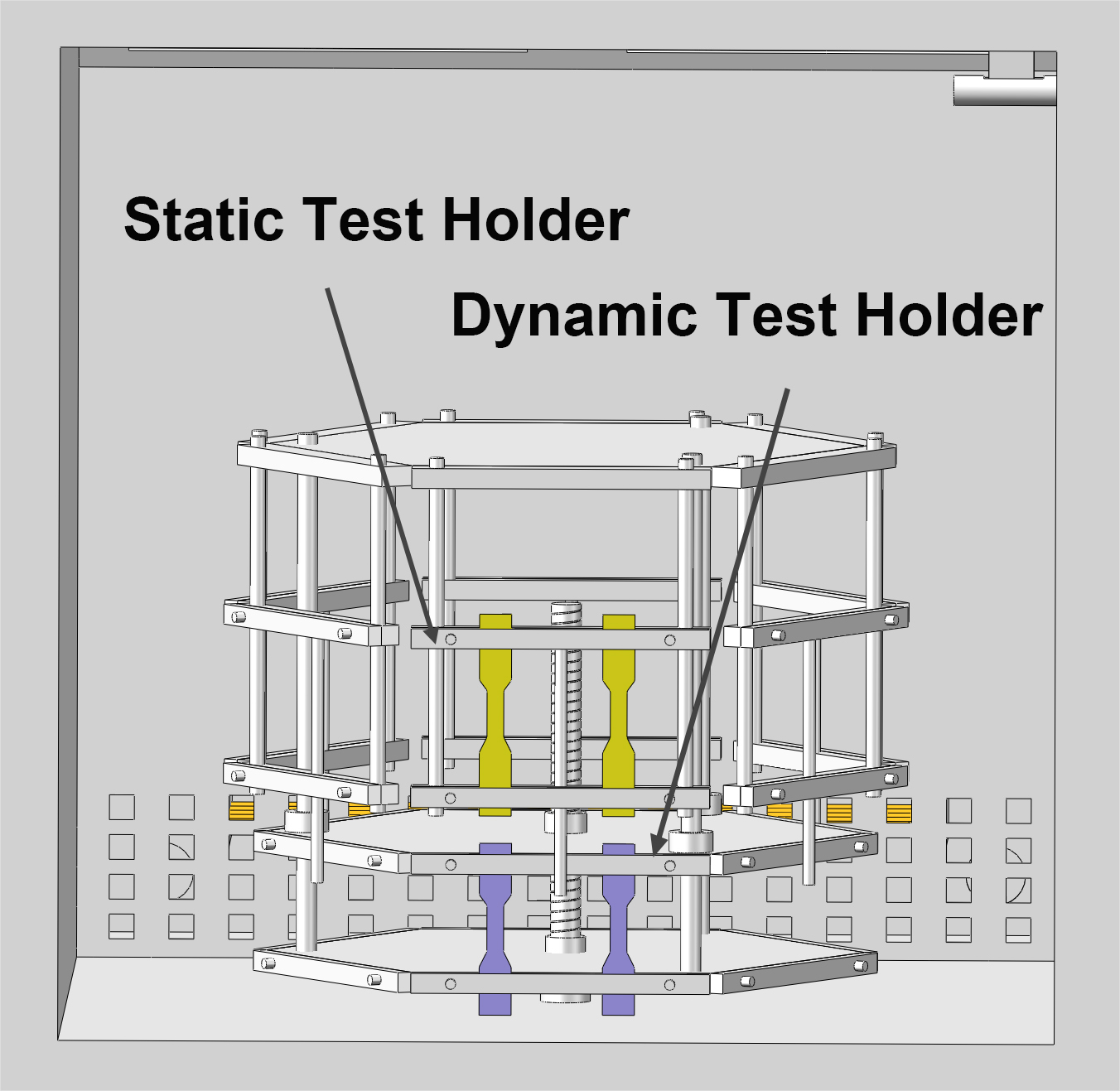

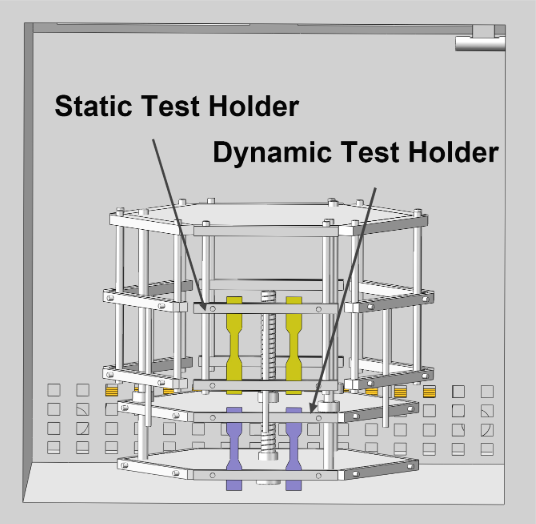

รองรับการทดสอบ ASTM D1149 ทั้งแบบสถิตและไดนามิก

ห้องทดสอบโอโซนของ LIB รองรับข้อกำหนดการทดสอบยางที่หลากหลายผ่านอุปกรณ์จับยึดตัวอย่างที่ยืดหยุ่นและโหมดการทดสอบ ฟังก์ชั่นหลักประกอบด้วย

การประเมินการแตกร้าวจากโอโซนแบบสถิต
การทดสอบโอโซนแบบแรงดึงพลวัติ
สภาวะความเครียดของตัวอย่างที่ปรับได้
ความสามารถในการทดสอบหลายตัวอย่าง
การทดสอบการสัมผัสต่อเนื่องระยะยาว

สิ่งนี้ช่วยให้ผู้ใช้สามารถประเมินผลิตภัณฑ์ต่างๆ ได้ ตั้งแต่สารประกอบยางไปจนถึงส่วนประกอบสำเร็จรูป

ระบบควบคุมอัจฉริยะและการประกันคุณภาพ

ระบบควบคุมอัจฉริยะช่วยให้ผู้ปฏิบัติงานตั้งค่าและตรวจสอบความเข้มข้นของโอโซน อุณหภูมิ ระยะเวลาทดสอบ และสถานะการทดสอบ — ลดความผิดพลาดจากมนุษย์ ปรับปรุงความสามารถในการทำซ้ำ และช่วยจัดการโปรแกรมการเร่งอายุระยะยาว ก่อนส่งมอบ ห้องทดสอบทุกห้องผ่านการทดสอบอย่างครอบคลุมเพื่อยืนยันประสิทธิภาพการควบคุม ความเสถียรของอุณหภูมิ ความแม่นยำของโอโซน การทำงานทางกล และฟังก์ชั่นความปลอดภัย รับประกันประสิทธิภาพที่เสถียรสำหรับการใช้งานในห้องปฏิบัติการระยะยาว

ผลิตภัณฑ์ที่เกี่ยวข้อง

นอกเหนือจากห้องทดสอบโอโซนแล้ว LIB ยังมีอุปกรณ์อื่นๆ ที่มักสนับสนุนโปรแกรมความน่าเชื่อถือของวัสดุเช่นเดียวกัน

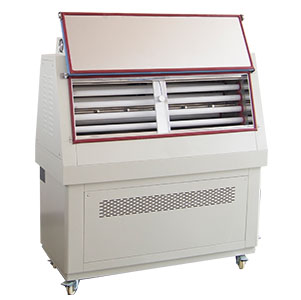

ห้องทดสอบการผุกร่อนด้วยรังสียูวี

ผลกระทบจากแสงแดดและสภาพอากาศกลางแจ้งต่อพอลิเมอร์ สารเคลือบผิว พลาสติก

ห้องทดสอบอุณหภูมิและความชื้น

ความเครียดจากความร้อน/ความชื้นรวมสำหรับชิ้นส่วนอิเล็กทรอนิกส์ ชิ้นส่วนยานยนต์ แบตเตอรี่

ห้องทดสอบการกัดกร่อนด้วยละอองเกลือ

ความต้านทานการกัดกร่อนภายใต้ละอองเกลือ (ASTM B117, ISO 9227)

เมื่อรวมกันแล้ว ช่วยให้วิศวกรครอบคลุมมาตรฐานการรับรองหลายรายการผ่านซัพพลายเออร์รายเดียว

บริการทั่วโลกและการประยุกต์ใช้ในอุตสาหกรรม

ก่อตั้งในปี 2555 LIB Industry ได้รับการรับรอง ISO 9001 มีประสบการณ์ส่งออกไปกว่า 60 ประเทศ รับประกัน 3 ปี การสนับสนุนการบำรุงรักษาตลอดอายุการใช้งาน และความช่วยเหลือในการติดตั้งและฝึกอบรมสำหรับลูกค้าที่ต้องการ

ห้องทดสอบของ LIB ถูกใช้อย่างกว้างขวางในอุตสาหกรรมการผลิตยานยนต์ พลังงานใหม่ และอิเล็กทรอนิกส์ รวมถึงห้องปฏิบัติการวิจัยที่พัฒนาสารประกอบยางใหม่ๆ — ช่วยให้วิศวกรตรวจพบความเสี่ยงความล้มเหลวที่อาจเกิดขึ้นก่อนผลิตภัณฑ์ออกสู่ตลาด

FAQ

ห้องทดสอบโอโซน ASTM D1149 ใช้สำหรับอะไร

ใช้ประเมินความต้านทานการแตกร้าวจากโอโซนของวัสดุยางและอีลาสโตเมอร์ภายใต้สภาวะความเข้มข้น อุณหภูมิ และความเครียดที่กำหนด

ความแตกต่างระหว่างการทดสอบโอโซนแบบสถิตและไดนามิกคืออะไร

การทดสอบแบบสถิตยึดตัวอย่างไว้ที่ระยะยืดคงที่ ขณะที่การทดสอบแบบไดนามิกใช้การยืดเป็นวัฏจักรซ้ำๆ — เหมาะกับส่วนประกอบที่มีการเคลื่อนที่ในการใช้งานมากกว่า ห้องทดสอบที่ออกแบบอย่างเหมาะสมสามารถรองรับทั้งสองวิธีผ่านอุปกรณ์จับยึดตัวอย่างที่ต่างกัน

ASTM D1149 ต้องการความเข้มข้นของโอโซนเท่าใด

สภาวะห้องปฏิบัติการทั่วไปอยู่ในช่วง 25–200 pphm โดยระดับ 50 ± 5 pphm มักใช้สำหรับการประเมินมาตรฐาน

ฉันจะเลือกซัพพลายเออร์ห้องทดสอบโอโซนที่ดีที่สุดได้อย่างไร

พิจารณาการปฏิบัติตามมาตรฐาน ASTM D1149 ความแม่นยำของโอโซน การควบคุมอุณหภูมิ ความสามารถในการทดสอบทั้งสถิตและไดนามิก ความน่าเชื่อถือ และการสนับสนุนทางเทคนิค — ซัพพลายเออร์ที่มีประสบการณ์ทางวิศวกรรมจริงมีแนวโน้มที่จะนำเสนอโซลูชันที่เหมาะสมกว่า

การทดสอบโอโซนแบบสถิตและไดนามิกไม่ใช่วิธีการที่แข่งขันกัน — เป็นการประเมินสภาวะการทำงานที่แตกต่างกัน โดยการทดสอบแบบสถิตวัดความต้านทานภายใต้ความเครียดคงที่ ในขณะที่แบบไดนามิกเพิ่มความเค้นทางกลซ้ำๆ สำหรับห้องปฏิบัติการและผู้ผลิตที่ทำงานกับซีลยาง ท่ออ่อน สายพาน และส่วนประกอบแบบยืดหยุ่น การเลือกห้องทดสอบโอโซน ASTM D1149 ที่มีการควบคุมโอโซนที่แม่นยำ ประสิทธิภาพอุณหภูมิที่เสถียร และโหมดการทดสอบที่ยืดหยุ่นเป็นสิ่งสำคัญเพื่อให้ได้ผลลัพธ์ที่เชื่อถือได้

ติดต่อ LIB Industry วันนี้เพื่อรับข้อมูลจำเพาะของห้องทดสอบโอโซน ASTM D1149 โซลูชันทางเทคนิค และคำแนะนำการทดสอบสภาพแวดล้อมที่ปรับแต่งสำหรับการใช้งานของคุณ
