คุณทดสอบความเสียหายจากการสั่นสะเทือนระหว่างการขนส่งต่ออุปกรณ์อิเล็กทรอนิกส์ด้วยห้องทดสอบการสั่นสะเทือนได้อย่างไร?

Jul 07 2026

Table of Content [Hide]

Vibration Chamber2 กล่องอาจดูสมบูรณ์เมื่อมาถึง ในขณะที่แผงวงจรภายในล้มเหลวไปแล้ว — รอยแตกร้าวของจุดบัดกรี, ขั้วต่อหลวม, หรือหน้าสัมผัสรีเลย์ที่ทำงานผิดปกติเฉพาะภายใต้โหลดเท่านั้น บทความนี้ตอบคำถามโดยตรง:การสั่นสะเทือนระหว่างขนส่งถูกทดสอบด้วยห้องทดสอบการสั่นสะเทือนที่จำลองการเคลื่อนที่แบบสุ่ม อุณหภูมิ และความชื้นที่บรรจุภัณฑ์ได้รับระหว่างการขนส่งทางรถบรรทุก อากาศ รถไฟ และพัสดุเพื่อให้วิศวกรเห็นความล้มเหลวก่อนที่ลูกค้าจะพบ ด้านล่างนี้ เราจะอธิบายว่าเหตุใดการสั่นสะเทือนจึงทำลายอุปกรณ์อิเล็กทรอนิกส์ มาตรฐานใดบ้างที่ใช้ (ASTM D4169, ASTM D999, ASTM D4728, ISTA 3A) วิธีสร้างแผนการทดสอบ การกำหนดค่าห้องทดสอบการสั่นสะเทือนของ LIB สำหรับงานนี้ และวิธีเลือกประเภทห้องทดสอบที่เหมาะกับสายผลิตภัณฑ์ของคุณ

ทำไมการสั่นสะเทือนในการขนส่งจึงทำลายผลิตภัณฑ์อิเล็กทรอนิกส์?

การสั่นสะเทือนในการขนส่งส่วนใหญ่เป็นสุ่มไม่ใช่คลื่นไซน์ที่สะอาดเพียงคลื่นเดียว พื้นรถบรรทุก สายพานคัดแยกพัสดุ ห้องเก็บสินค้าเครื่องบิน และแท่นพาเลทต่างก็ส่งผ่านความถี่หลายค่าไปยังบรรจุภัณฑ์ในเวลาเดียวกัน และกล่องหรือเบาะโฟมสามารถขยายพลังงานนั้นได้ง่ายพอๆ กับการดูดซับ

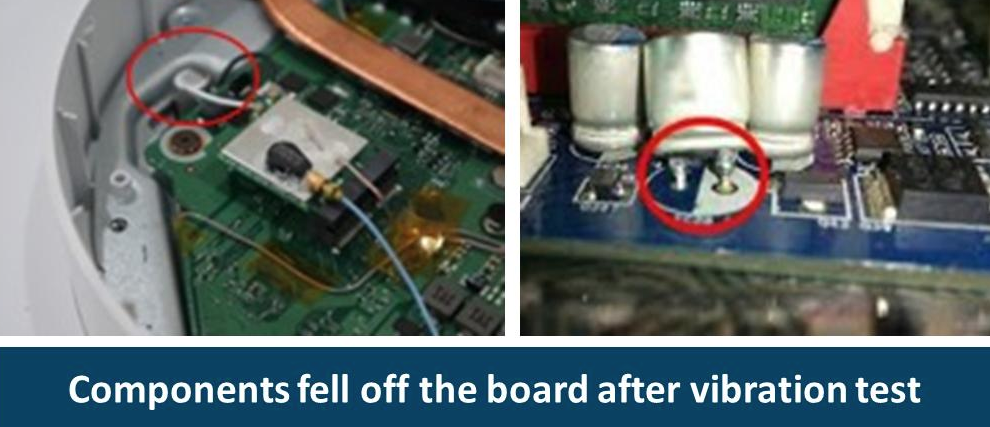

ความล้าของจุดบัดกรีและการแตกร้าวของ PCBแผงวงจรแทบจะไม่เคยล้มเหลวจากการกระแทกเพียงครั้งเดียว — พวกมันล้มเหลวจากการสะสม วงจรการดัดโค้งเล็กๆ หลายพันครั้งสร้างรอยร้าวขนาดจิ๋วรอบชิ้นส่วนหนัก ฮีตซิงก์ หม้อแปลง แบตเตอรี่ และขั้วต่อที่ติดตั้งตามมุม ชิ้นส่วนที่มีระยะพินถี่ แพคเกจ BGA และชิ้นส่วนเซรามิกรับภาระทั้งทางไฟฟ้าและทางกล ดังนั้นพวกมันจึงเป็นตัวแรกที่แสดงพีคของเรโซแนนซ์ที่เปลี่ยนไป แพดทองแดงยกตัว หรือวงจรเปิด

การคลายตัวของขั้วต่อและการเคลื่อนย้ายสายขั้วต่อประกอบด้วยแรงเสียดทาน แรงล็อก และแรงดันสัมผัส ซึ่งทั้งหมดอาจถูกรบกวนจากการสั่นสะเทือน สายไฟขยับ สายแพรขยับ สกรูคลาย และฉนวนเสียดสีกับขอบโลหะ — มักไม่ล้มเหลวในการทดสอบเปิดเครื่องครั้งแรก แต่จะล้มเหลวภายหลังเมื่อมีโหลดหรือหลังการจัดการเพิ่มเติม

เรโซแนนซ์ของชิ้นส่วนจอภาพ พัดลม อินดัคเตอร์ แบตเตอรี่ เสาอากาศ และโครงยึดภายในต่างมีความถี่เรโซแนนซ์ของตัวเอง เมื่อเบาะรองเปลี่ยนพลังงานการสั่นสะเทือนเข้าสู่ช่วงนั้นแทนที่จะลดทอน ความเสียหายก็จะเร่งขึ้นแทนที่จะช้าลง

อะไรทำให้เกิดการสั่นสะเทือนระหว่างการขนส่งอุปกรณ์อิเล็กทรอนิกส์?

ขั้นตอนการขนส่ง	แหล่งสั่นสะเทือนทั่วไป
Road	การสั่นสะเทือนบนพื้นรถบรรทุกและรถตู้ มักรุนแรงที่สุดที่ความถี่ต่ำ
การคัดแยก/จัดการ	การถ่ายโอนสายพาน รางเลื่อน และเครื่องคัดแยกพัสดุ
การจัดเก็บในคลังสินค้า	การซ้อนพาเลท (แรงกดด้านบน) พื้นท่าเทียบสินค้า และการเคลื่อนที่ของรถโฟล์คลิฟท์
Air	การสั่นสะเทือนในห้องเก็บสินค้าพร้อมกับการเปลี่ยนแปลงความดันและอุณหภูมิ
Rail	การสั่นสะเทือนบนพื้นในย่านความถี่ต่ำอย่างต่อเนื่องเป็นระยะเวลานาน

เนื่องจากการขนส่งจริงรวมหลายปัจจัยเหล่านี้ไว้ในเที่ยวเดียว ตัวอย่างที่ใช้ทดสอบควรเป็นการกำหนดค่าการขนส่งเต็มรูปแบบ— ตัวผลิตภัณฑ์ อุปกรณ์เสริม สายเคเบิล คู่มือ ถาดด้านใน กล่อง ป้าย และวิธีการปิด — ไม่ใช่แค่บอร์ดหรือหน่วยเปล่า

มีมาตรฐานใดบ้างที่ใช้กับการทดสอบการสั่นสะเทือนในการขนส่งและบรรจุภัณฑ์?

มาตรฐานที่เหมาะสมขึ้นอยู่กับน้ำหนักบรรจุภัณฑ์ โหมดการกระจายสินค้า (พัสดุ พาเลท ทางอากาศ หรือแบบผสม) ความเสี่ยงของผลิตภัณฑ์ และข้อกำหนดของลูกค้า

มาตรฐาน	การใช้งานที่ดีที่สุด	พารามิเตอร์สำคัญที่ต้องระบุ
ASTM D4169	ภาชนะและระบบขนส่ง	การสั่นสะเทือนแบบสุ่มบนรถบรรทุกตาม Schedule E โดยทั่วไป 1–200 Hz PSD ลำดับการทดสอบรถบรรทุก 60 นาทีมักแบ่งเป็นระดับต่ำ (0.40 Grms, 40 นาที), กลาง (0.54 Grms, 15 นาที) และสูง (0.70 Grms, 5 นาที)
ASTM D999	ภาชนะขนส่งที่บรรจุสินค้าแล้ว	วิธี A1 การกระแทกแนวตั้งซ้ำๆ, A2 การกระแทกหมุนซ้ำๆ, B เรโซแนนซ์ภาชนะเดี่ยว, C เรโซแนนซ์บนพาเลท/รวมหน่วย/ซ้อน การตั้งค่าการเคลื่อนที่คงที่มักใช้ระยะกระจัดพีคทูพีค 25.4 มม. ที่ประมาณ 2–5 Hz นาน 60 นาที
ASTM D4728	การสั่นสะเทือนแบบสุ่มของหน่วยขนส่งที่บรรจุแล้ว	การควบคุม PSD ในหน่วย g²/Hz โดยมีค่า Grms รวมที่ได้จากเส้นโค้ง รายงานควรระบุช่วงความถี่ จุดเบรกพอยต์ ค่า Grms ทิศทาง ระยะเวลา น้ำหนักบรรทุก อุปกรณ์จับยึด และพื้นฐานข้อมูลภาคสนาม
ISTA 3A	บรรจุภัณฑ์พัสดุที่มีน้ำหนักไม่เกิน 70 กก. / 150 ปอนด์	โปรไฟล์บรรจุภัณฑ์แบบมาตรฐาน ขนาดเล็ก แบน และยาว การสั่นสะเทือนแบบสุ่มโดยมีหรือไม่มีโหลดด้านบนที่ค่า Grms รวม 0.53 และ 0.46; การสั่นสะเทือนแบบสุ่มภายใต้แรงดันต่ำตามตัวเลือกที่ 60 kPa (รถบรรทุกและอากาศ) หรือ 70 kPa (เฉพาะรถบรรทุก)

ข้อสรุปของวิศวกรถ้าคุณไม่สามารถระบุระดับ Grms ช่วงความถี่ และระยะเวลาที่ผลิตภัณฑ์ต้องทนได้ ข้อกำหนดการทดสอบยังไม่สมบูรณ์:

สร้างแผนการทดสอบการสั่นสะเทือนในการขนส่งอย่างไร?

เริ่มจากเส้นทางจริง— พัสดุที่มีน้ำหนักต่ำกว่า 70 กก. ใช้ ISTA 3A; ตัวควบคุมอุตสาหกรรมบนพาเลทมักใกล้เคียงกับ ASTM D4169 หรือ D4728
เพิ่มความเครียดแวดล้อมในส่วนที่เกี่ยวข้อง— โฟมแข็งขึ้นในการจัดเก็บเย็น อ่อนตัวในความร้อน และสูญเสียการหน่วงหลังจากถูกบีบอัด แผ่นลูกฟูกสูญเสียความแข็งแรงในความชื้นสูง การทดสอบด้วยห้องรวมจะตรวจจับสิ่งนี้ได้ การทดสอบด้วยการสั่นสะเทือนเพียงอย่างเดียวทำไม่ได้
บันทึกเงื่อนไขการทดสอบอย่างแม่นยำ— สถานะการทำงานของผลิตภัณฑ์ ทิศทางบรรจุภัณฑ์ ตำแหน่งเซ็นเซอร์ จุดตั้งค่าแวดล้อม และวิธีการตรวจสอบ (ทางสายตา ตรวจสอบแรงบิด ทดสอบทางไฟฟ้า บันทึกเฟิร์มแวร์ ตรวจสอบค่าสอบเทียบ หรือเอกซเรย์)
เปรียบเทียบอินพุตกับการตอบสนอง— พีคการส่งผ่านที่แข็งแรงหมายความว่าบรรจุภัณฑ์กำลังฟีดส่งพลังงานเข้าไปในผลิตภัณฑ์แทนที่จะดูดซับ ซึ่งบ่งชี้โดยตรงถึงการออกแบบเบาะรองใหม่

การตรวจสอบหลังการทดสอบควรพิจารณานอกเหนือจากการผ่าน/ไม่ผ่าน ไปจนถึงมุมที่ยุบ โฟมถูกกดจนถึงขีดสุด ฝุ่นครูด การเคลื่อนตัวของสายเคเบิล สกรูคลาย ความต้านทานสัมผัสที่เปลี่ยนไป เสียงพัดลม รีเซ็ตเป็นพักๆ เปลือกแตก และความถี่เรโซแนนซ์ที่เปลี่ยนไป

ห้องทดสอบการสั่นสะเทือนของ LIB สนับสนุนการทดสอบนี้อย่างไร?

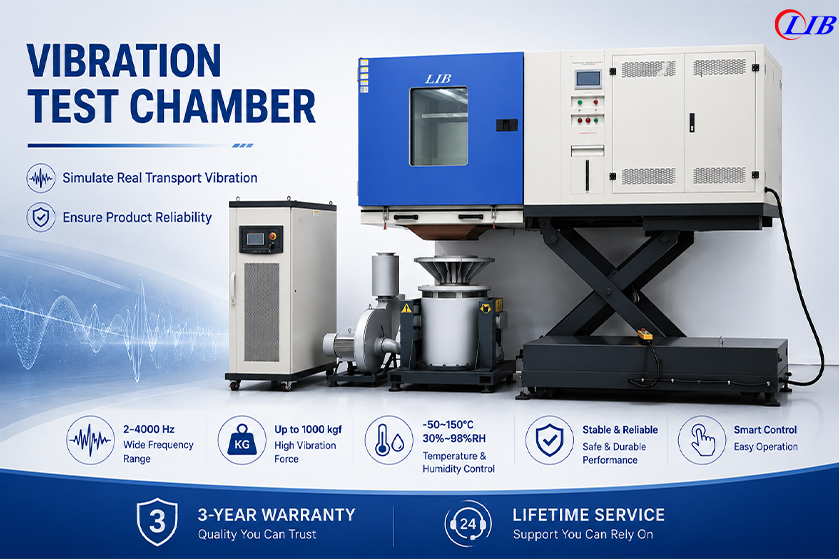

ห้องทดสอบการสั่นสะเทือนของ LIB ผสมผสานการสั่นสะเทือนทางกลกับอุณหภูมิและความชื้นที่ควบคุมได้ในตู้เดียว ทำให้สามารถทดสอบบรรจุภัณฑ์และเลย์เอาต์เซ็นเซอร์เดียวกันได้ในสภาวะแวดล้อม เย็น ชื้น และร้อน โดยไม่ต้องย้ายตัวอย่างระหว่างเครื่อง

ความสามารถ	คุณค่าในทางปฏิบัติสำหรับการทดสอบบรรจุภัณฑ์
ช่วงอุณหภูมิ: -50°C ถึง +150°C	จำลองสภาพโฟมแข็งในโรงเก็บเย็นและอ่อนตัวในรถบรรทุกร้อน
ความผันผวนของอุณหภูมิ ±0.5°C / ความเบี่ยงเบน ±2.0°C	ช่วยให้สภาวะอุณหภูมิคงที่ในขณะที่เก็บข้อมูลการสั่นสะเทือน
ช่วงความชื้น: 30%–98% RH, ความเบี่ยงเบน ±2.5% RH	ประเมินความแข็งแรงของกล่อง กาว ฉลาก โฟม และพฤติกรรมหน้าสัมผัส
อัตราการให้ความร้อน/ทำความเย็น: 5°C/นาที	ลดเวลาเปลี่ยนผ่านระหว่างสภาวะการจัดเก็บและการขนส่ง
ช่วงความถี่การสั่นสะเทือน: 2–4000 Hz	ครอบคลุมการเคลื่อนที่ความถี่ต่ำในการขนส่งและการตรวจกรองเรโซแนนซ์ความถี่สูง
แรงสั่นสะเทือนที่กำหนด: 1000 kgf	รองรับโหลดรวมบรรจุภัณฑ์และผลิตภัณฑ์ที่เข้มงวด
เครื่องขยายกำลังดิจิตอล + ระบบทำความเย็นเชิงกล	ช่วยให้โปรไฟล์อุณหภูมิ/ความชื้น/การสั่นสะเทือนแบบรวมทำซ้ำได้ในแต่ละรอบ
โต๊ะเลื่อนขนาด 600 × 600 มม. พร้อมหัวขยาย	พื้นที่จับยึดที่ใช้งานได้จริงสำหรับอุปกรณ์อิเล็กทรอนิกส์และชิ้นส่วนย่อยที่บรรจุหีบห่อ

ห้องทดสอบแวดล้อมขนาดเล็กเทียบกับห้องทดสอบแบบรวมการสั่นสะเทือน: แบบไหนที่คุณต้องการ?

ปัจจัย	ห้องทดสอบอุณหภูมิ/ความชื้นมาตรฐาน	ห้องทดสอบการสั่นสะเทือน+สภาวะอากาศของ LIB
จำลองการกระแทก/สั่นสะเทือนในการขนส่ง	No	ใช่ (2–4000 Hz, สูงสุด 1000 kgf)
จำลองการจัดเก็บในที่เย็น/ร้อน	Yes	Yes
จำลองผลกระทบของความชื้นต่อบรรจุภัณฑ์	Yes	Yes
เหมาะสำหรับการรับรองอายุการเก็บรักษา/การจัดเก็บ	Yes	เหมาะสมเช่นกัน รวมถึงการรับรองการขนส่งด้วย
เหมาะสำหรับ ASTM D4169 / D999 / D4728 / ISTA 3A	No	Yes
เหมาะที่สุดสำหรับ	การทดสอบการจัดเก็บและการเสื่อมสภาพ	การรับรองการขนส่งและการกระจายสินค้าเต็มรูปแบบ

หากผลิตภัณฑ์ของคุณต้องการเพียงทนต่อชั้นวางในคลังสินค้า ห้องมาตรฐานอาจเพียงพอ หากต้องทนต่อรถบรรทุก สายพานคัดแยก และห้องเก็บสินค้าเครื่องบินในเที่ยวเดียว ห้องรวมคือตัวเลือกที่ตรงกับโหมดความล้มเหลวจริง

การใช้งานจริง: การติดตั้ง การฝึกอบรม และการสนับสนุน

ทีมวิศวกรที่กำลังประเมินซัพพลายเออร์ห้องทดสอบการสั่นสะเทือนมักถามมากกว่าแค่เอกสารข้อมูล — พวกเขาถามถึงสิ่งที่เกิดขึ้นหลังการส่งมอบ สำหรับลูกค้าของ LIB สิ่งนี้รวมถึงคำแนะนำการติดตั้งหน้างาน การฝึกอบรมพนักงานเกี่ยวกับการตั้งค่าโปรไฟล์ PSD และการติดตั้งฟิกซ์เจอร์ การสนับสนุนด้านการสอบเทียบ และการตอบสนองหลังการขายสำหรับโปรแกรมอุณหภูมิ-ความชื้น-การสั่นสะเทือนแบบรวมในกลุ่มอุปกรณ์อิเล็กทรอนิกส์ ยานยนต์ โทรคมนาคม พลังงานแสงอาทิตย์ และอุตสาหกรรม

คำถามที่พบบ่อย

มาตรฐานใดบ้างที่ใช้ในการทดสอบการสั่นสะเทือนของบรรจุภัณฑ์?

ที่พบมากที่สุดคือ ASTM D4169 สำหรับสมรรถนะภาชนะขนส่ง, ASTM D999 สำหรับขั้นตอนการทดสอบการสั่นสะเทือนบนภาชนะที่บรรจุแล้ว, ASTM D4728 สำหรับการสั่นสะเทือนแบบสุ่มของหน่วยขนส่งที่บรรจุแล้ว และ ISTA 3A สำหรับบรรจุภัณฑ์พัสดุที่มีน้ำหนักไม่เกิน 70 กก. / 150 ปอนด์

ฉันจะเลือกห้องทดสอบการสั่นสะเทือนสำหรับการทดสอบบรรจุภัณฑ์อุปกรณ์อิเล็กทรอนิกส์ได้อย่างไร?

จับคู่ห้องทดสอบกับขนาดบรรจุภัณฑ์ มวลบรรทุก ช่วงความถี่ที่ต้องการ ค่า Grms เป้าหมาย ช่วงอุณหภูมิ/ความชื้น พื้นที่จับยึด และมาตรฐานที่ควบคุม สำหรับอุปกรณ์อิเล็กทรอนิกส์ ห้องที่ผสมผสานอุณหภูมิ ความชื้น และการสั่นสะเทือนมักให้ข้อมูลมากกว่าการสั่นสะเทือนเพียงอย่างเดียว

อุปกรณ์อิเล็กทรอนิกส์ชนิดใดที่เปราะบางต่อการสั่นสะเทือนในการขนส่งมากที่สุด?

ผลิตภัณฑ์ที่มีชิ้นส่วน PCB ติดตั้งอย่างหนา จุดบัดกรีระยะพินถี่ โมดูลแบบเสียบ จอภาพ แบตเตอรี่ พัดลม ชิ้นส่วนออพติคัล รีเลย์ และสานชุดสายไฟต้องการความใส่ใจเป็นพิเศษในระหว่างการออกแบบบรรจุภัณฑ์

ห้องทดสอบการสั่นสะเทือนใช้แทนการทดลองขนส่งจริงหรือไม่?

ไม่ทั้งหมด — มันเสริมการทดลองเหล่านั้น การจัดส่งจริงที่ติดตั้งเครื่องมือวัดจะสร้างข้อมูล PSD จริงที่สามารถโปรแกรมกลับเข้าไปในห้องทดสอบ ทำให้ได้การทดสอบในห้องแล็บที่ทำซ้ำได้และติดตามสภาพแวดล้อมการกระจายสินค้าจริง

LIB มีการสนับสนุนหลังการขายอะไรบ้างสำหรับห้องทดสอบการสั่นสะเทือน?

LIB รับประกันห้องทดสอบการสั่นสะเทือนด้วยการสนับสนุนทางเทคนิคตลอดอายุการใช้งาน, บริการแบบครบวงจรการรับประกัน 3 ปีครอบคลุมการให้คำปรึกษาโครงการ การกำหนดค่าห้องทดสอบ คำแนะนำการติดตั้ง การฝึกอบรมพนักงาน การสอบเทียบ และการบำรุงรักษาอย่างต่อเนื่อง — เพื่อให้ห้องปฏิบัติการได้รับการสนับสนุนอย่างต่อเนื่องตราบเท่าที่ห้องทดสอบยังใช้งานอยู่ ไม่ใช่แค่ในช่วงการรับประกันเท่านั้นและ

อุปกรณ์ที่แนะนำของ LIB สำหรับการทดสอบบรรจุภัณฑ์และการขนส่ง

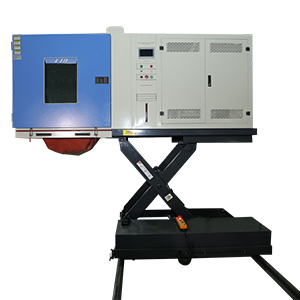

ห้องทดสอบแบบรวมอุณหภูมิ ความชื้น และการสั่นสะเทือน

— สำหรับผลิตภัณฑ์ที่ต้องการการจำลองสภาพอากาศและการขนส่งพร้อมกัน

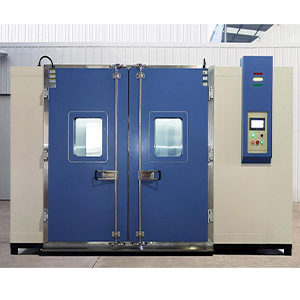

ห้องทดสอบแวดล้อมแบบวอล์กอิน

— สำหรับโหลดพาเลทขนาดใหญ่หรือการทดสอบการกระจายสินค้าหลายหน่วย

ห้องทดสอบอุณหภูมิและความชื้นคงที่

— สำหรับการจัดเก็บ อายุการเก็บรักษา และการปรับสภาพก่อนการทดสอบการสั่นสะเทือน

กล่องอาจผ่านการตรวจสอบภายนอกแต่ยังซ่อนแผงวงจรที่เสียหายได้ ความล้าของจุดบัดกรี การแตกร้าวของ PCB ขั้วต่อหลวม การเคลื่อนย้ายสาย เรโซแนนซ์ และความล้มเหลวการทำงานที่ซ่อนอยู่คือความเสี่ยงที่แท้จริงของการสั่นสะเทือนในการขนส่ง — และห้องทดสอบการสั่นสะเทือนคือวิธีที่พบพวกมันก่อนที่ลูกค้าจะพบก่อน แผนการทดสอบที่ดีใช้ผลิตภัณฑ์บรรจุหีบห่อเต็มรูปแบบ มาตรฐานที่ควบคุม (ASTM D4169, ASTM D999, ASTM D4728 หรือ ISTA 3A) และเกณฑ์ผ่าน/ไม่ผ่านที่ผูกกับฟังก์ชันการทำงานจริงของผลิตภัณฑ์ ไม่ใช่แค่สภาพกล่องเท่านั้น

ต้องการความช่วยเหลือในการจับคู่ห้องทดสอบการสั่นสะเทือนกับข้อกำหนดด้านบรรจุภัณฑ์และการกระจายสินค้าของคุณหรือไม่?ติดต่อ LIB Environmental Simulation Industry เพื่อขอคำแนะนำการกำหนดค่าห้องทดสอบ เอกสารข้อมูลทางเทคนิค ใบเสนอราคา หรือโซลูชันการทดสอบเฉพาะที่สร้างตามเส้นทางขนส่งและโปรไฟล์ความเสี่ยงของผลิตภัณฑ์ของคุณ

การรับประกัน 3 ปี | การสนับสนุนทางเทคนิคตลอดอายุการใช้งาน | การตอบสนองทางวิศวกรรมที่รวดเร็ว
